Метран. Расходомеры, преобразователи, счетчики - часть 46





Расходомеры на базе трубки Annubar Метран350

185

Перечень измеряемых сред (может быть уточнен при согласовании заказа).

Таблица 2

1,1,2,2$тетрафлуороэтан

1,1,2$трихлорэтан

1,2,4$трихлорбензол

1,2$бутадиен

1,3,5$трихлорбензол

1,3$бутадиен

1,4$гексадиен

1,4$диоксан

1$бутен

1$гексадеканол

1$гексен

1$гептан

1$гептанол

1$деканал

1$деканол

1$децен

1$додеканол

1$додецен

1$нонанал

1$октанол

1$октен

1$пентадеканол

1$пентанол

1$пентен

1$ундеканол

2,2$диметилбутан

2$метил$1$пентен

m$дихлорбензол

m$хлоронитро$бензол

n$бутан

n$бутанол

n$бутуральдегид

n$бутуронитрил

n$гексан

n$гептадекан

n$гептан

n$декан

n$додекан

n$октан

n$пентан

Азот

Азотная кислота

Акрилонитрил

Аллиловый спирт

Аммоний

Аргон

Ацетилен

Ацетон

Ацетонитрил

Бензальдегид

Бензиловый спирт

Бензол

Бифенил

Винил ацетат

Винил хлорид

Винил циклогексан

Вода

Водород

Воздух

Гелий$4

Гидразин

Двуокись серы

Двуокись углерода

Дивиниловый эфир

Закись азота

Изобутан

Изобутилбензол

Изопентан

Изопрен

Изопропанол

Метан

Метанол

Метил акрилат

Метил виниловый эфир

Метил этил кетон

Моноокись углерода

Неон

Неопентан

Нитробензол

Нитрометан

Нитроэтан

Окись этилена

Окись азота

Пентафлуороэтан

Перекись водорода

Пирен

Природный газ

Пропадиен

Пропан

Пропилен

Сернистый водород

Стирен

Толуол

Трихлорэтилен

Уксусная кислота

Фенол

Флуорен

Фуран

Хлорин

Хлористый водород

Хлоротрифлуороэтилен

Хлорпрен

Цианид водорода

Циклогексан

Циклогептан

Циклопентан

Циклопентин

Циклопропан

Четыреххлористый углерод

Этан

Этанол

Этиламин

Этилбензол

Этилен

Этилен гликольэтилен

Пределы измерений массового, объемного расходов и объемного расхода, приведенного к стандартным условиям (СУ)

Таблица 3

Модель расходомера

Измеряемая

среда

Массовый расход,

кг/ч

Объемный расход,

Объемный расход,

приведенный к СУ, м  /ч

Fmin

Fmax

Qmin

Qmax

Qmin

Qmax

Метран$350$MFA (3095MFA)
Метран$350$МNF (МNF+10)

Жидкость
(вода)

80,0

49137000,0

$

$

0,08

49137,0

Газ (воздух)

5

17454463,0

$

$

4,2

20853600,0

Пар

5,2

11525000,0

$

$

$

$

Метран$350$SFA (3051SFA)
Метран$350$РNF (РNF+10)

Жидкость
(вода)

$

$

0,08

49137,0

$

$

Газ (воздух)

$

$

4,2

20853600,0

$

$

Пар

$

$

9,1

20071235,0

$

$

м

3

3

Ограничение нижней границы диапазона измерений

определяется числом Рейнольдса Re

Таблица 4

Диаметр условного прохода

трубопровода, Dу, мм

Число Рейнольдса

12,5

4000

20...50

2300

50...300

6500

150...900

12500

300...1800

25000

Динамический диапазон:

5:1 $ для расходомеров типа МNF, РNF (с калиброванной
трубной секцией);
8:1 $ для расходомеров типа MFA, SFA;
14:1 $ для расходомеров типа SFA повышенной точности;

Выходные сигналы:

$ унифицированный токовый 4$20 мА: для объемных
расходомеров типов SFA и PNF токовый сигнал пропорционален
объемному расходу при реальных значениях давления и
температуры измеряемой среды. Расходомеры MNF и MFA
преобразуют в токовый выходной сигнал 4$20 мА только одну
величину (массовый расход или объемный, приведенный к
стандартным условиям; температуру; абсолютное/избыточное
давление; перепад давлений). Для преобразования в
унифицированный токовый выходной сигнал 4$20 мА
дополнительно трех параметров необходим конвертер сигнала
Rosemount 333 HART Tri$Loop;
$ цифровой Bell$202 (протокол HART).

186

Расходомеры на базе трубки Annubar Метран350

z

z

z

z

z

Пределы основной относительной погрешности измерений

Таблица 5

Тип расходомера

МNF

PNF

MFA

SFA

Модель датчика

3095MV

3051C

3095MV

3051S

Исполнение электроники датчика

Сlassic

Сlassic

Сlassic

Ultra

for

Flow

Сlassic

Ultra

Ultra

for

Flow

Динамический диапазон измерений
расхода

1:3

1:5

1:3

1:5

1:3

1:5

1:8

1:8

1:3

1:5

1:8

1:3

1:5

1:8

1:14

Пределы
основной
относительной
погрешности
измерений,
±%

массового расхода и
количества жидкости

1,3

1,8

$

$

1,1

1,8

3,0

1,0

$

$

$

$

$

$

$

объемного расхода и
количества жидкости

$

$

1,3

1,8

$

$

$

$

1,1

1,6

3,0

1,1

1,6

3,0

1,0

массового расхода и
количества пара и газа

1,3

1,8

$

$

1,1

1,8

3,0

1,0

$

$

$

$

$

$

$

объемного расхода и
количества пара и газа

$

$

1,7

2,2

$

$

$

$

1,6

2,0

3,0

1,6

2,0

3,0

1,5

объемного расхода и
количества газа, приве$
денного к станд. усл.

1,3

1,8

$

$

1,1

1,8

3,0

1,0

$

$

$

$

$

$

$

Пределы основной относительной погрешности определения коэффициента расхода и повторяемости для сенсора

Таблица 6

Тип сенсора

Основная относительная погрешность определения

коэффициента расхода, %

повторяемости, %

Спец.сенсор для калиброванной секции

±1,0

±0,5

Annubar 485

±0,75

±0,3

Время включения расходомера от 2 до 14 с

Время демпфирования результатов измерений от 0 до 60 с

Питание от источника постоянного тока напряжением 10,5…55 В

Потребляемая мощность не более 1,1 Вт

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Расходомеры с видом взрывозащиты

"взрывонепроницаемая оболочка" и "специальный"

соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.1 и

выполняются с уровнем взрывозащиты "взрывобезопасный" с

маркировкой по взрывозащите 1ExdIICТ6(Т5) Х.

Расходомеры с видом взрывозащиты

"искробезопасная электрическая цепь" соответствуют

требованиям ГОСТ Р51330.0, ГОСТ Р51330.10 и выполняются с

уровнем взрывозащиты "особовзрывобезопасный" с

маркировкой по взрывозащите  0ЕхiaIIСТ5(Т4) Х.

Термопреобразователи сопротивления ТСП Pt100

моделей 65, 68, 75, 78, 183 и 185 (входящие в состав

расходомеров Метран$350$МNF и Метран$350$MFA) имеют вид

взрывозащиты "взрывонепроницаемая оболочка" с уровнем

взрывозащиты "взрывобезопасный" с маркировкой по

взрывозащите ExdIIСT6 X и соответствуют требованиям

ГОСТ Р 51330.0, ГОСТ Р 51330.1.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Параметры внешних факторов

Расходомер устойчив к воздействию:
$ температуры окружающей среды:

$51…85°С  без ЖК$индикатора,
$20…80°С  с ЖК$индикатором;

$ относительной влажности до 100 % при t 35°C;
$ вибрации в диапазоне частот от 10 до 20000 Гц с ускорением:

до 29,4 м/с

2

 (тип MFA, SFA),

до 9,8 м/с

2

 (тип МNF, РNF);

$ внешнего переменного магнитного поля напряженностью до
400 А/м, 50 Гц;
$ внешнего постоянного магнитного поля напряженностью до
400 А/м.

Расходомер предназначен для работы при

атмосферном давлении от 84,0 до 106,7 кПа.

Степень защиты от воздействия пыли и воды
IP65
по ГОСТ 14254
Температура хранения
$45…100°С

без ЖК$индикатора;

$40…85°С

с  ЖК$индикатором.

Климатическое исполнение

Вид климатического исполнения расходомера $ УХЛ 3.1
по ГОСТ 15150.

Расходомеры на базе трубки Annubar Метран350

187

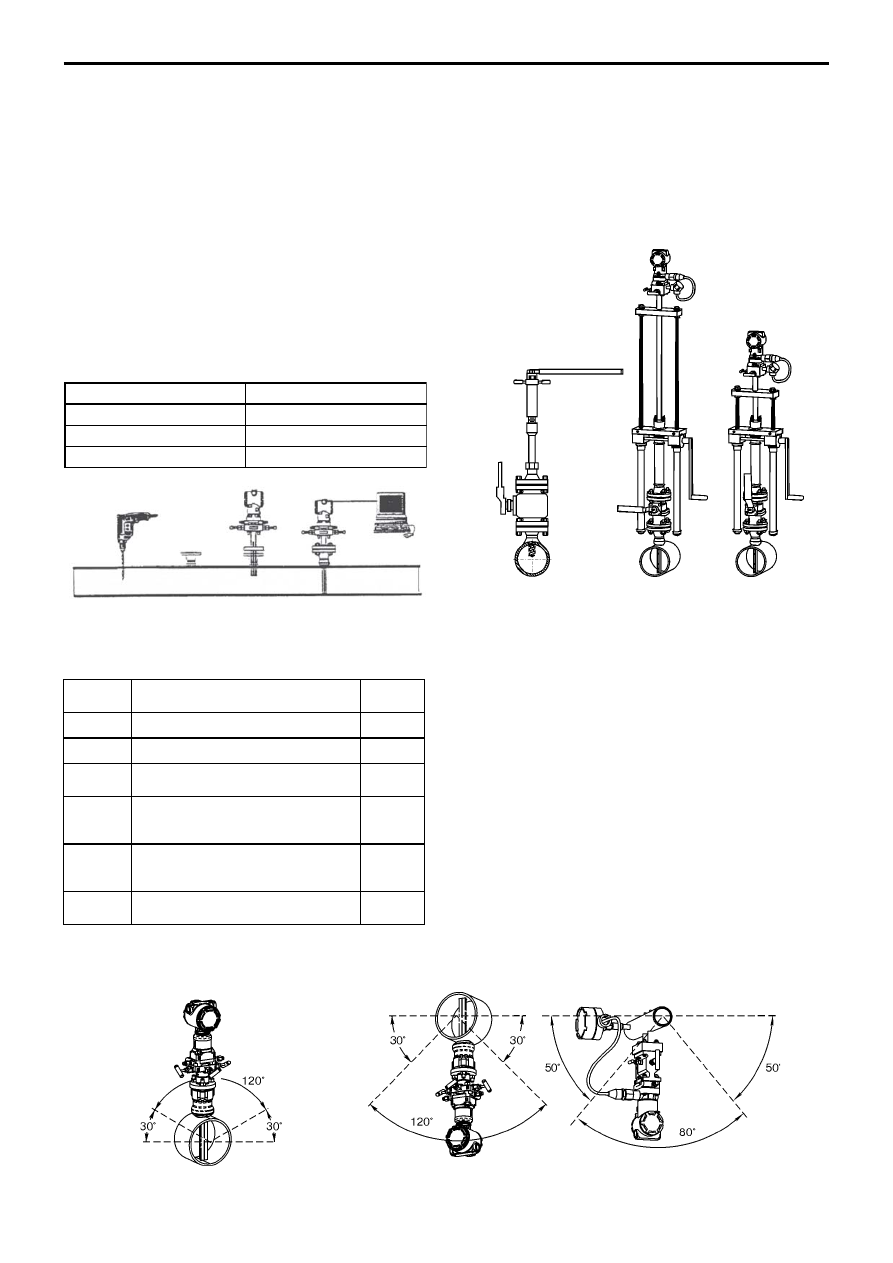

МОНТАЖ РАСХОДОМЕРА

Расходомеры в интегральном исполнении (монтаж

датчика непосредственно на сенсоре Annubar) не требуют
соединения импульсными линиями и другой арматуры.
На рис.7$12 приведены варианты интегрального монтажа
расходомеров.

В общем случае монтаж расходомера включает четыре

этапа (рис.2):
1. В месте установки в стенке трубопровода сверлится
отверстие.
2. Приваривается соединительная бобышка (материал бобышки
соответствует материалу трубопровода).
3. Расходомер с бобышкой стягивается шпильками и болтами.
4. Расходомер подключается к блоку питания и ПК (при
необходимости).

Диаметр отверстия

Таблица 7

Существует  возможность монтажа расходомероа

на сенсоре Annubar без остановки техпроцесса (рис.3): в
месте установки приваривается бобышка с фланцем, к нему
присоединяется отсечной клапан, далее просверливается
отверстие при помощи специального устройства для сверления
под давлением. Устанавливается конструкция Flo$Tap. После
сборки расходомер готов к работе.

Типоразмер сенсора

Диаметр отверстия, мм

1

19+1

2

34+1

3

64+1

Рис.2. Монтаж расходомера на базе сенсора Annubar.

Типы монтажа

Таблица 8

Код

монтажа

Тип монтажа сенсора

Annubar 485

Рисунок

P

Резьбовой (Pak$Lok)

7

L

Фланцевый (Flange$Lok)

8

F

Фланцевый с поддержкой с
противоположной стороны (Flanged)

9

M

С конструкцией для монтажа$
демонтажа без остановки процесса
(Flo$Tap), с передачей "винт$гайка"

10

G

С конструкцией для монтажа$
демонтажа без остановки потока
(Flo$Tap), с червячной передачей

11

NF

Калиброванная трубная секция с
фланцами

12

Рис.3. Конструкция расходомера FloTap,

монтаж без остановки процесса.

При высоких скоростях потока измеряемой среды и

больших диаметрах трубопровода требуется поддержка
расходомера с противоположной стороны трубопровода (рис.9).

При заказе расходомера с Dу 12,5...50 мм

специальный сенсор Annubar монтируется

на

калиброванной секции трубы с фланцами (рис.12), которая
поставляется вместе с расходомером.

Имеется  возможность удаленного монтажа

датчиков 3051S, 3095MV, 3051С в случае, если по условиям
технологического процесса они не могут быть установлены
вместе с сенсором (рис.13$16).

Рис.4. Допускаемые варианты ориентации расходомера при монтаже на горизонтальном трубопроводе.

Рекомендации по установке расходомеров

При монтаже расходомера для измерения жидкости

необходимо, чтобы боковой дренажный/вентиляционный
клапан был расположен отверстием вверх для выхода газа; при
измерении воздуха или газа $ отверстием вниз для дренажа
накапливающегося конденсата.

При установке на горизонтальном трубопроводе

монтаж следует проводить согласно рис.4.

Измерение газа

Измерение жидкости и пара

188

Расходомеры на базе трубки Annubar Метран350

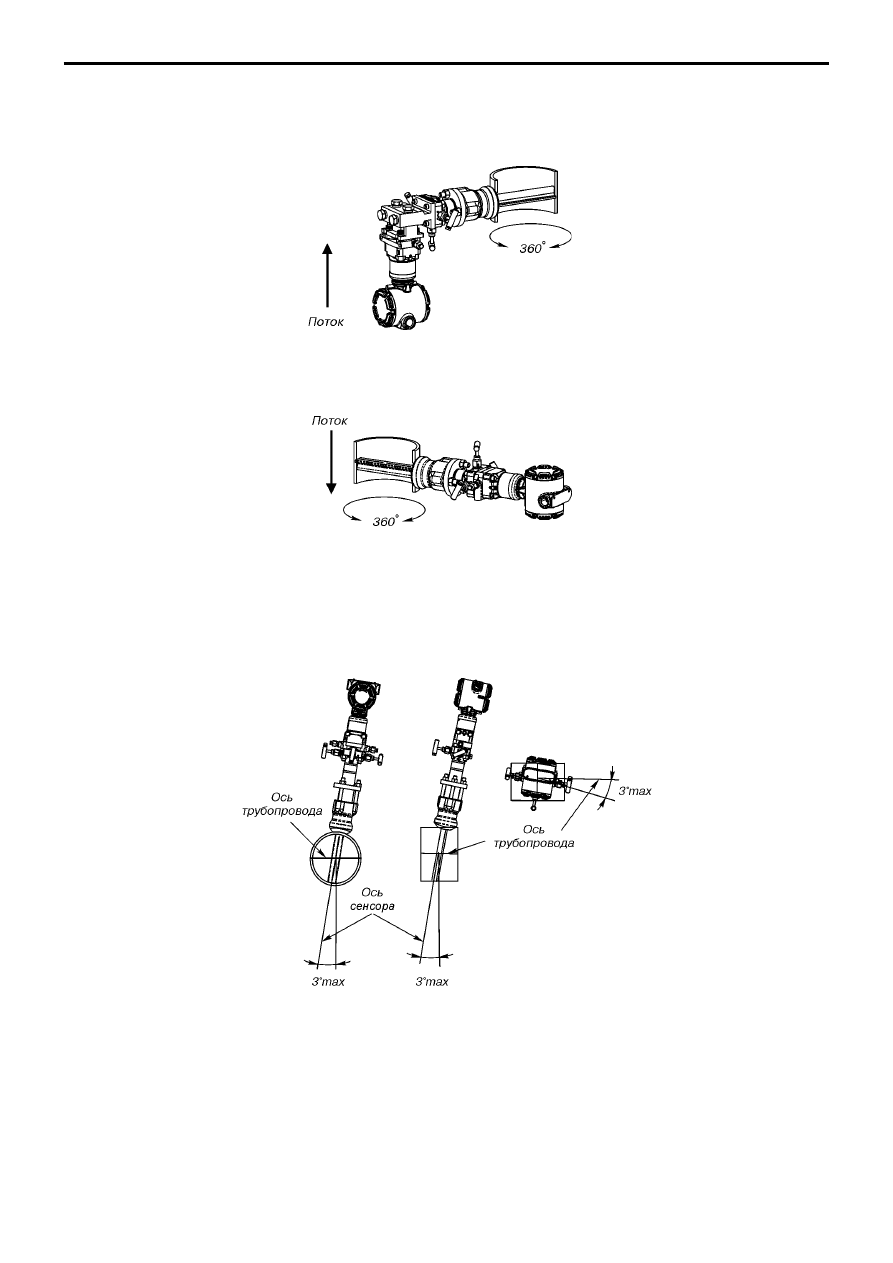

При установке на вертикальном трубопроводе расходомер может быть установлен в любое положение при условии, что

клапаны для вентиляции и дренажа будут ориентированы правильно. Установка на вертикальном трубопроводе требует более частой
вентиляции или дренажа жидкости и, в зависимости от измеряемой среды, приведена на рис.5.

Измерение жидкости и пара

Рис.5. Рекомендуемое расположение расходомера при эксплуатации на вертикальном трубопроводе.

Кроме того, предъявляются требования к ориентации сенсора относительно трубопровода (рис.6.).

Рис.6. Допускаемые отклонения ориентации сенсора при монтаже.

Измерение газа
