Метран. Расходомеры, преобразователи, счетчики - часть 44





177

Rosemount 3051SFC, 3095MFС

Газ

Жидкость, пар

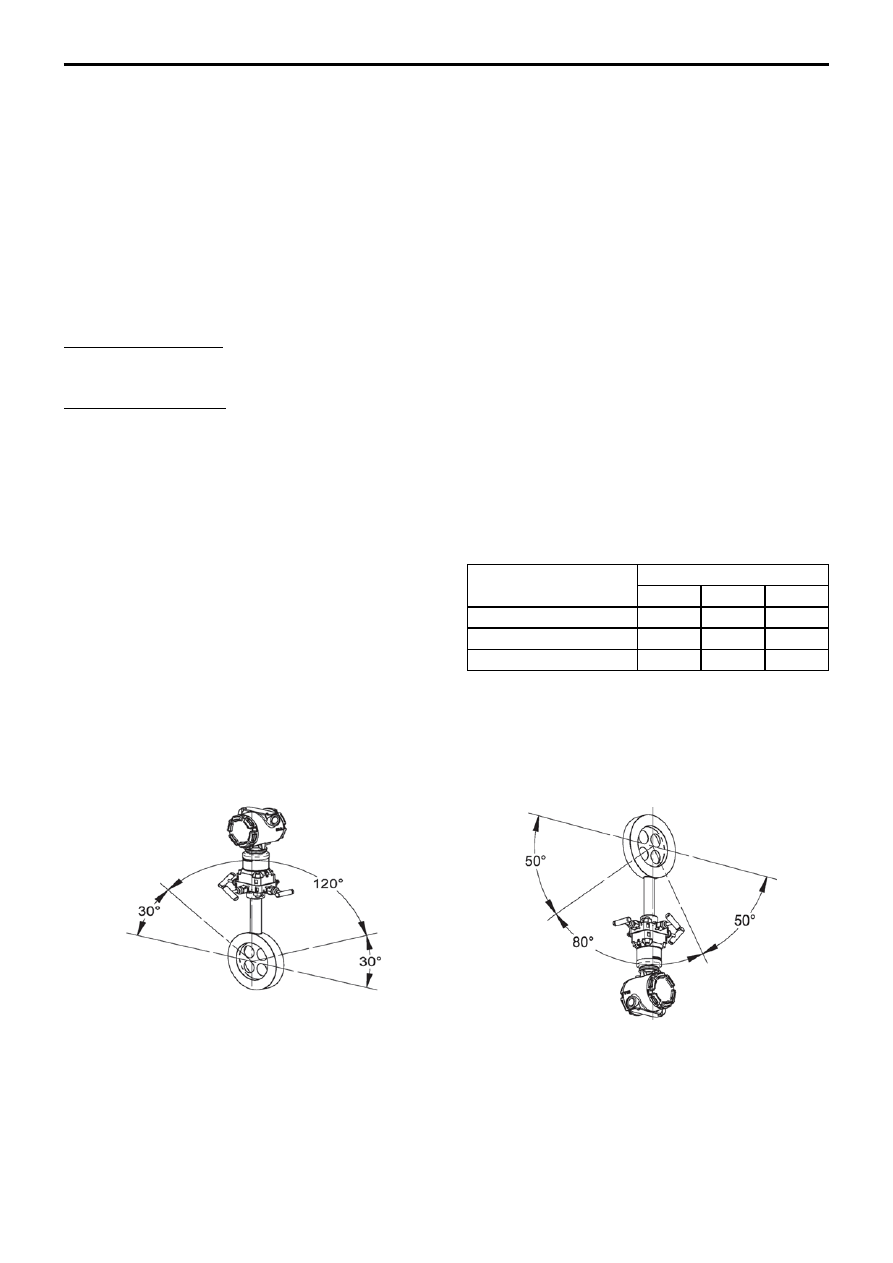

Рис.1. Допускамые варианты установки расходомера при горизонтальной ориентации трубопровода.

При установке на вертикальном трубопроводе расходомер может быть установлен в любое положение при условии, что

дренажные/вентиляционные клапаны будут сориентированы правильно. Кроме того, установка на вертикальной трубе требует более
частой вентиляции/дренажа.

При установке на вертикальном трубопроводе монтаж следует проводить согласно рис.2.

z

z

z

z

z Время включения
Заявленные параметры аналогового и цифрового сигналов
обеспечиваются через 2 с после включения питания $ для
расходомера 3051SFC и через 7$10 с (для сигнала расхода
через 10$14 с) $ для расходомера 3095MFC.

z

z

z

z

z Время демпфирования:
Время реакции аналогового выходного сигнала на ступенчатое
изменение входного сигнала устанавливается пользователем:
$ от 0 до 60 с

для расходомера 3051SFC;

$ от 0 до 29 с

для расходомера 3095MFC.

Запрограммированное значение демпфирования добавляется
к времени отклика модуля сенсора.

z

z

z

z

z Электропитание
от внешнего источника постоянного тока
Для расходомера 3051SFC:
напряжение питания 10,5…42,4 В без внешней нагрузки (при

передаче сигнала по 4$20 мА) или с Rн

 250 Ом (при передаче

сигнала по HART$протоколу).
Для расходомера 3095MFC:
напряжение питания 11…55 В без внешней нагрузки (при

передаче сигнала по 4$20 мА) или с Rн

 250 Ом (при передаче

сигнала по HART$протоколу).

z

z

z

z

z Потребляемая мощность не более 1,1 Вт

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Расходомеры 3051SFC и 3095МFС выпускаются в трех

исполнениях:
$ с видом взрывозащиты «взрывонепроницаемая оболочка» с
маркировкой по взрывозащите 1ЕxdIIСT5/Т6;
$ с видом взрывозащиты «искробезопасная электрическая
цепь» $ с маркировкой по взрывозащите 0ExiaIICT4/Т5;
$ невзрывозащищенное (общепромышленное).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

z

z

z

z

z Температура окружающего воздуха:
$ от $40 до 85°С (от $51°С для спец. исполнения) без ЖК$
индикатора;
$ от $20 до 80°С  со встроенным ЖК$индикатором;
z

z

z

z

z  Относительная влажность воздуха до 100% при 35°С без
конденсации влаги.
z

z

z

z

z Степень защиты от воздействия пыли и влаги IP 66.

МОНТАЖ

Рекомендации по установке расходомеров
При монтаже расходомера на трубопровод для

измерения жидкости и пара необходимо, чтобы дренажный/
вентиляционный клапан был расположен отверстием вверх для
предотвращения захвата воздуха; при измерении газа $
отверстием вниз для спуска конденсата.

Рекомендации по установке в зависимости от

измеряемой среды и ориентации трубопровода отображены
также в табл.7.

Таблица 7

Ориентация/ направлении
потока

Технологическая среда

Газ

Жидкость

Пар

Горизонтально

П/В

П/В

П/В

Вертикально вверх

В

П/В

В

Вертикально вниз

П/В

НР

НР

Примечание: допускается монтаж датчика 3051S или

3095MV:
П $ прямой (интегральная сборка диафрагма$ВБ$датчик);
В $ выносной (удаленный импульсными линиями);
НР $ установка не рекомендуется.

При установке на горизонтальном трубопроводе

монтаж следует проводить согласно рис.1.

178

Rosemount 3051SFC, 3095MFС

Газ

Жидкость, пар

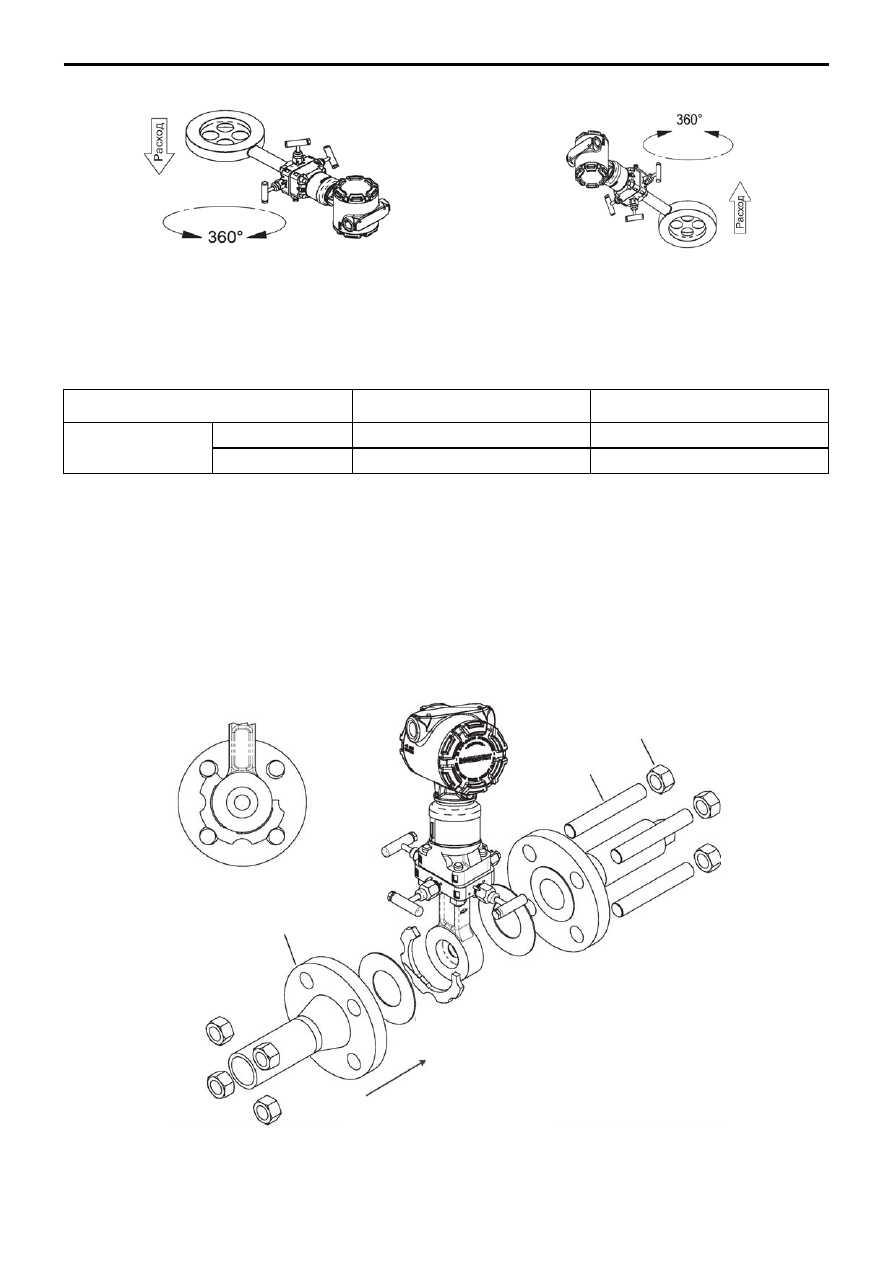

Рис.2. Допускаемые варианты установки расходомера при вертикальной ориентации трубопровода.

Рекомендуемые длины прямолинейных участков

Таблица 8

Модель диафрагмы

Стабилизирующая 405С (модели
расходомеров 3051SFCC и 3095MFCC)

Стандартная 405Р (модели
расходомеров 3051SFCPи 3095MFCP)

Длина прямолинейного
участка, Ду, мм

до расходомера

2

10…36

после расходомера

2

6…7

Порядок монтажа на трубопроводе

1. Сориентировать расходомер согласно рекомендациям по установке.
2. Вставить два болта (шпильки) через отверстия фланца противоположно головке диафрагмы  405.
3. Установить кольцо для центровки диафрагмы (поставляется в комплекте при заказе диафрагм 405).
4. Вставить прокладки. Для удобства монтажа прокладку можно закрепить с лицевой стороны фланца при помощи небольшого куска
ленты. Проверить, что прокладка и/или лента не выступают в трубу.
5. Вставить диафрагму 405 между фланцами так, чтобы пазы на центровочном кольце касались установленных болтов.
6. Установить оставшиеся шпильки и гайки.
7. Смазать болты и затянуть гайки крест$накрест с крутящим моментом согласно местным стандартам.
Примечание: для первичных элементов модели 405 рекомендуется использовать стандартные прокладки размером 1/16 дюйма.
Использование других прокладок может увеличить погрешность измерений.

Болт

Гайка

Датчик

Существующий узел

трубы с фланцем

Направление потока

Прокладки

405*

Рис.3. Установка расходомера на трубопровод.

* Эта схема установки применима к любой компактной диафрагме: 405Р и 405С.

179

Rosemount 3051SFC, 3095MFС

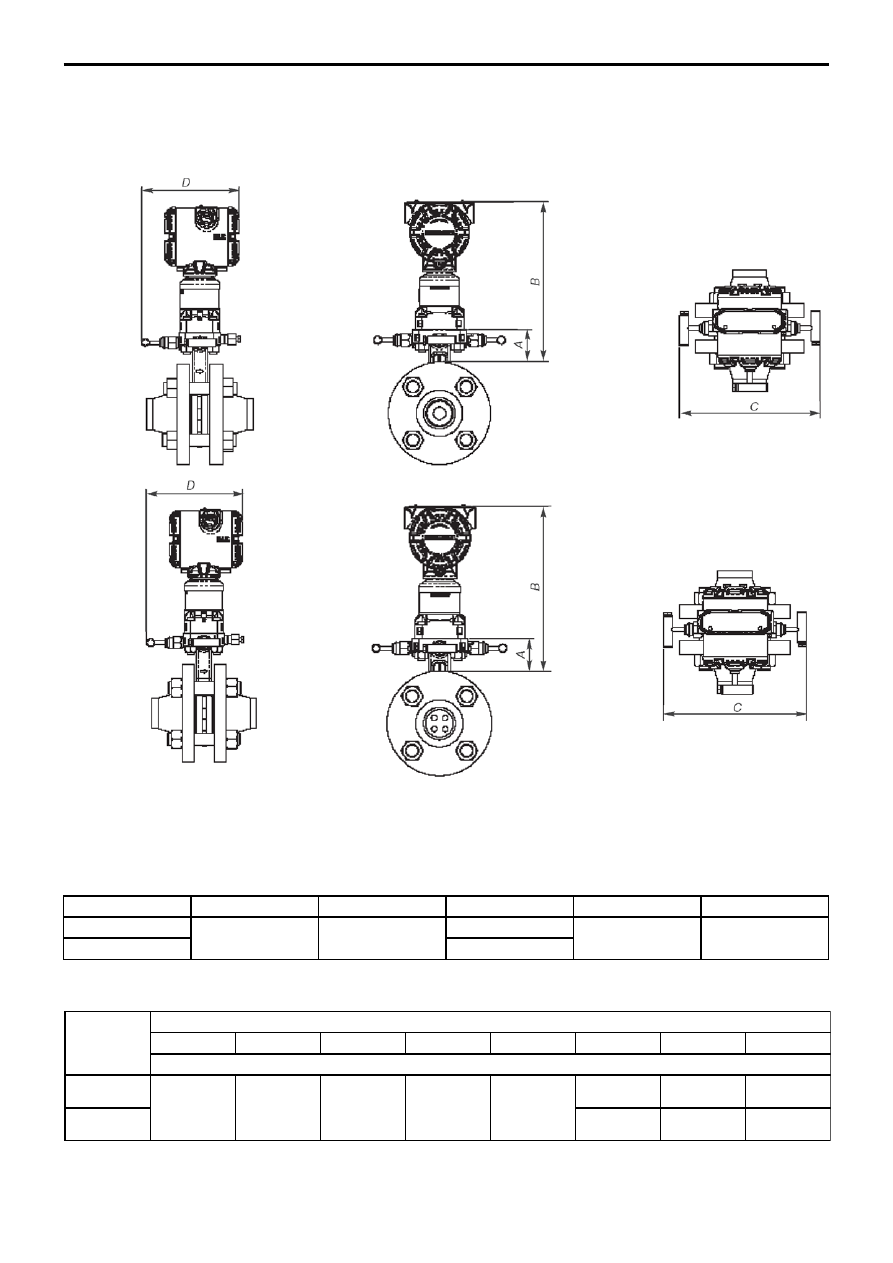

ГАБАРИТНЫЕ РАЗМЕРЫ

Вид спереди

Вид сверху

Вид сбоку

3051SFCP

3051SFCC

Модель диафрагмы

А

В

Высота датчика, мм

С

D

405Р

см.табл.10

Высота датчика +А

197

200 мм $ закрыты
220 мм $ открыты

152 мм $ закрыты
159 мм $ открыты

405С

197 (180*)

* Для 3051S.
** Только 405Р.

Класс фланца

Dу, дюйм (мм)

1/2 (15)**

1 (25)**

1/2 (40)**

2 (50 )

3 (80)

4 (100)

6 (150)

8 (200)

А, мм

300ANSI

(PN40)DIN

56,52

52,07

49,02

50,55

48,9

48,9

77,49

77,47

600ANSI

(PN100)DIN

42,29

58,42

58,42

Рис.4. Расходомеры моделей 3051SFCР и 3051SFCC.

Для рис.4, 5

Таблица 9

Для рис.4, 5

Таблица 10

180

Rosemount 3051SFC, 3095MFС

Вид спереди

Вид сбоку

Вид сверху

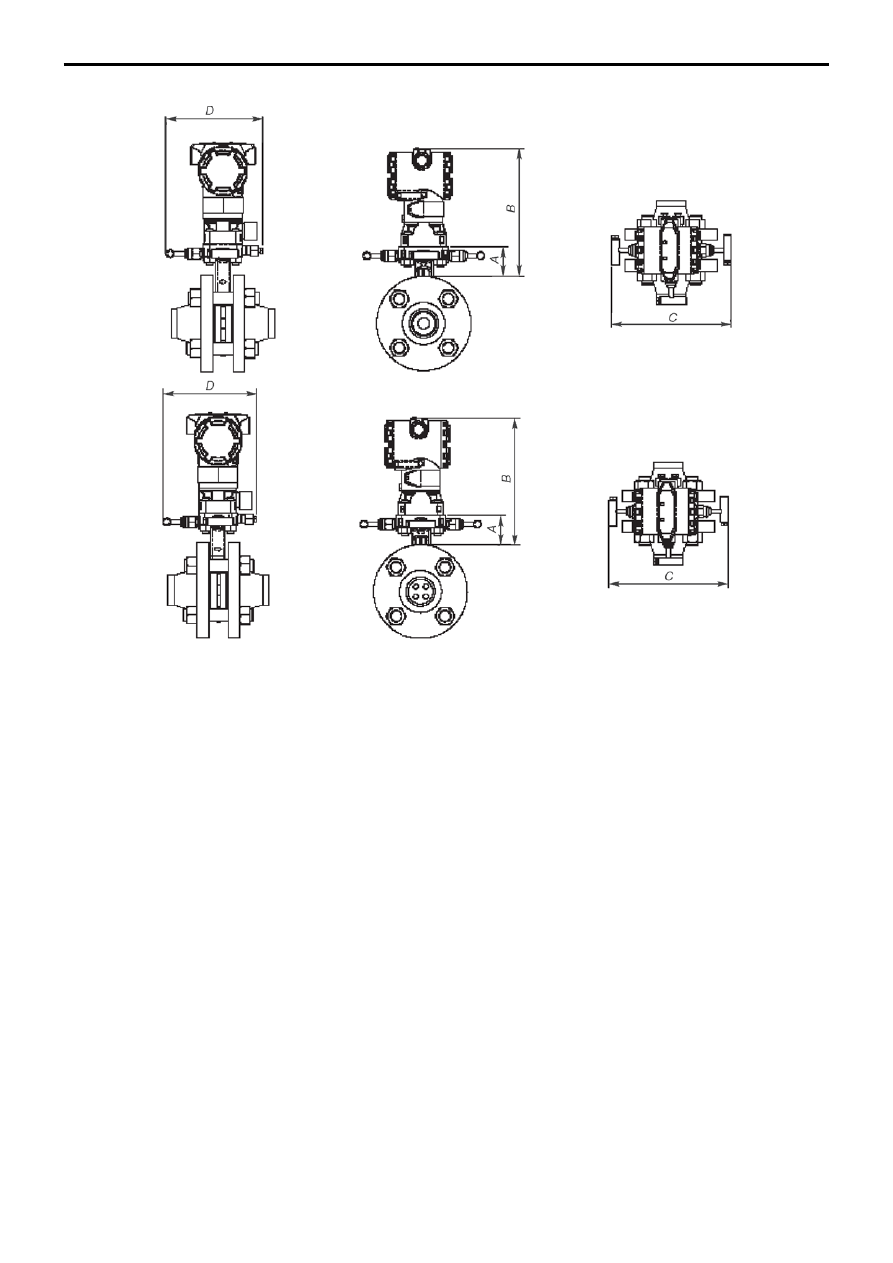

Рис.5. Расходомеры моделей 3095МFCР и 3095MFCC.

3095SFCP

3095МFCC
