173

Метран550ИР

ИНДИКАЦИЯ

ЖКИ имитатора в процессе работы отображает

следующую информацию:
$ тип выходного сигнала;
$ диаметр условного прохода (ДУ);
$ расчетное значение периода следования импульсов
выходного сигнала имитатора, которое соответствует
имитируемой частоте вихреобразования, с указанием
размерности;
$ измеренное значение периода следования импульсов
выходного сигнала преобразователя расхода с указанием
размерности.

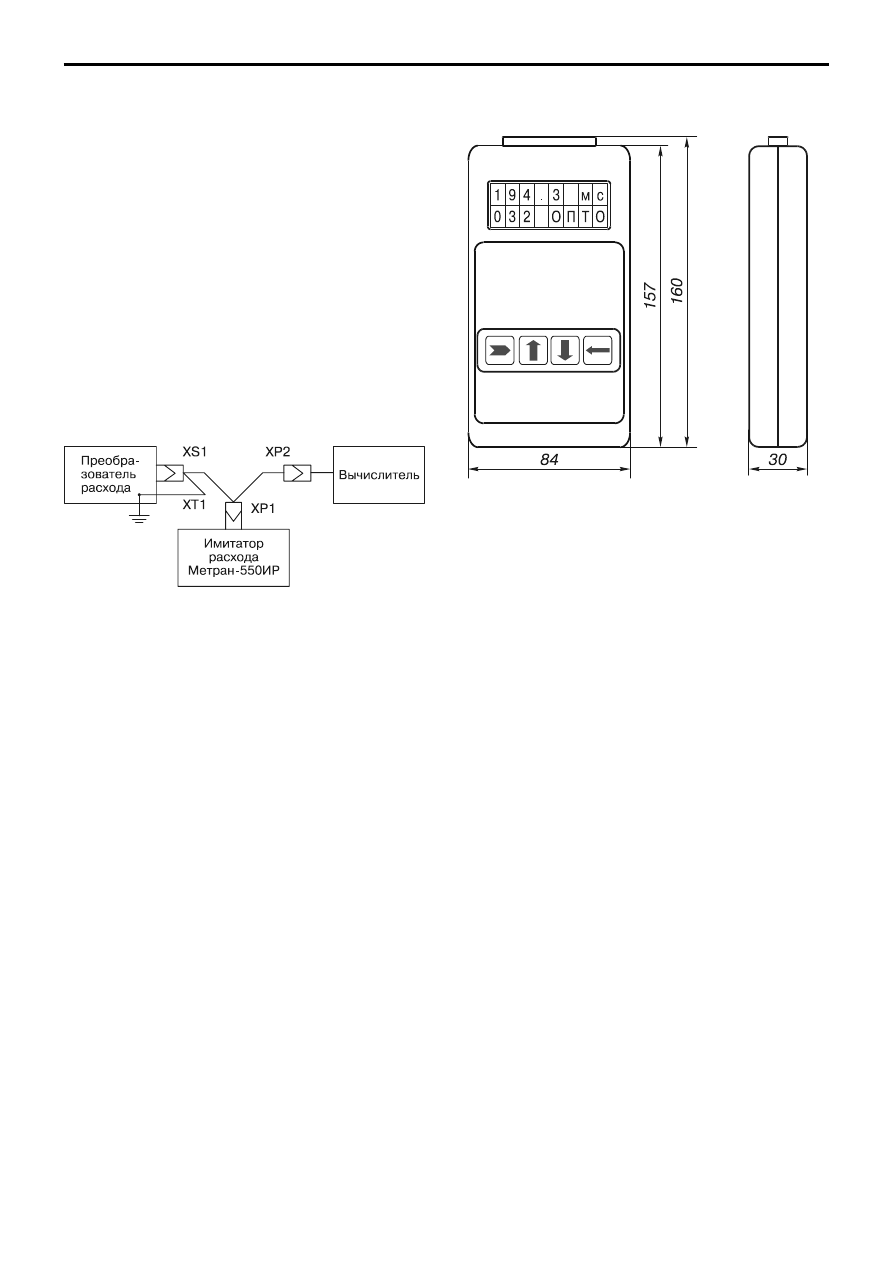

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРИ ПОВЕРКЕ ПРЕОБРАЗОВАТЕЛЯ РАСХОДА

При поверке преобразователя расхода имитатор

включается в разрыв линии связи преобразователя и
вычислителя с помощью переходника в соответствии с рис.1.

ГАБАРИТНЫЕ РАЗМЕРЫ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ 18 месяцев со дня ввода

в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки имитатора входят:

$ электронный блок

1 шт.

$ переходник (соединительный кабель)

1 шт.

$ паспорт СПГК.5088.000ПС

1 шт.

$ руководство по эксплуатации
СПГК.5088.000РЭ

1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран550ИР   1 шт.

Рис.1. Схема электрических соединений

при поверке преобразователя расхода.

ПОВЕРКА

Периодичность поверки $ 1 раз в 2 года.
Поверку Вы можете провести у изготовителя или в

территориальных органах Ростехрегулирования (бывший
Госстандарт) в соответствии с методикой поверки, изложенной
в руководстве по эксплуатации СПГК. 5088.000 РЭ.

174

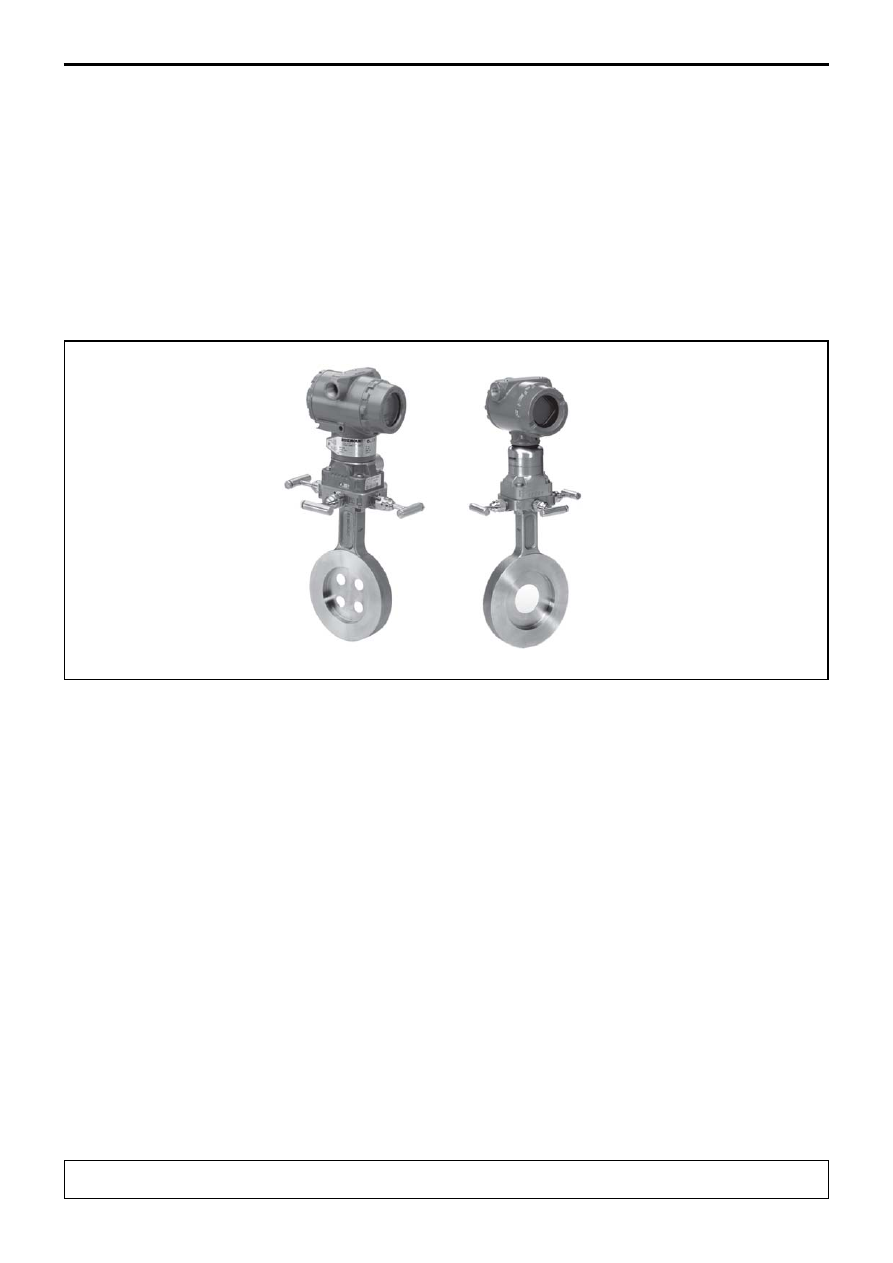

Rosemount 3051SFC, 3095MFС

Расходомеры на базе компактных диафрагм

Rosemount 3051SFC и 3095MFC

Расходомеры на базе компактных диафрагм

Rosemount 405 предназначены для измерения расхода
жидкости, газов, пара и передачи полученной
информации для технологических целей и учетно$
расчетных операций.

Основные преимущества:

$ идеально подходят для измерения расхода жидкости,
газа, пара на ограниченных прямолинейных участках
трубопровода;
$ возможность получения на выходе расходомера
объемного расхода, приведенного к стандартным
условиям, или массового расхода (с динамическим
вычислением плотности и вязкости измеряемой среды);
$ возможность установки между существующими
фланцами;
$ полностью интегральная сборка (без импульсных
линий) устраняет необходимость установки фитингов,
патрубков, клапанов, адаптеров, что сводит до
минимума вероятность утечек измеряемой среды, а
также значительно упрощает монтаж и снижает
стоимость обслуживания;
$ простота перенастройки;
$ долговременная стабильность;
$ легкость встраивания в существующую АСУТП.

Области применения $ химическая,

нефтехимическая, нефтяная, газовая, пищевая,
фармацевтическая и др. отрасли промышленности.

Измеряемые среды: газ, пар, жидкость
Температура измеряемой среды:
40…232°С (интегральный монтаж датчика),
100…454°С (удаленный монтаж датчика
импульсными линиями);
Избыточное давление в трубопроводе
до 10 МПа
Диаметр условного прохода трубопровода
Dу 15…200 мм
Динамический диапазон от 8:1 до 14:1
Пределы измерений расхода рассчитываются
для конкретного применения
Температура окружающего воздуха:
51…85°С  без ЖКиндикатора,
20…80°С  со встроенным ЖКиндикатором
Основная относительная погрешность
измерений расхода до ±1,25%
Выходной сигнал: 420 мА/HART
Наличие взрывозащищенного исполнения
Межповерочный интервал  1 год
Внесены в Госреестр средств измерений:
№3033905 (3051SFC), сертификат №22308;
№3034005 (3051MFC), сертификат №22309

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z
z

z

z

z

z
z

z

z

z

z

175

Rosemount 3051SFC, 3095MFС

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Модель

расходомера

Модель

компактной диафрагмы

Модель
датчика

3051SFCC

405С

3051S

3051SFCP

405P

3095MFCC

405C

3095MV

3095MFCP

405P

1,1,2,2$тетрафлуороэтан
1,1,2$трихлорэтан
1,2,4$трихлорбензол
1,2$бутадиен
1,3,5$трихлорбензол
1,3$бутадиен
1,4$гексадиен
1,4$диоксан
1$бутен
1$гексадеканол
1$гексен
1$гептан
1$гептанол
1$деканал
1$деканол
1$децен
1$додеканол
1$додецен
1$нонанал
1$нонанол
1$октанол
1$октен
1$пентадеканол
1$пентанол

 1$пентен
1$ундеканол
2,2$диметилбутан
2$метил$1$пентен
m$дихлорбензол
m$хлоронитро$бензол
n$бутан
n$бутанол
n$бутуральдегид
n$бутуронитрил
n$гексан
n$гептадекан
n$гептан
n$декан
n$додекан
n$октан
n$пентан
Азот
Азотная кислота
Акрилонитрил
Аллиловый спирт
Аммоний
Аргон
Ацетилен

Ацетон
Ацетонитрил
Бензальдегид
Бензиловый спирт
Бензол
Бифенил
Винил ацетат
Винил хлорид
Винил циклогексан
Вода
Водород
Воздух
Гелий$4
Гидразин
Двуокись серы
Двуокись углерода
Дивиниловый эфир
Закись азота
Изобутан
Изобутил бензол
Изопентан
Изопрен
Изопропанол
Метан

Метанол
Метил акрилат
Метил виниловый эфир
Метил этил кетон
Моноокись углерода
Неон
Неопентан
Нитробензол
Нитрометан
Нитроэтан
Оксид этилена
Окись азота
Пентафлуороэтан
Перекись водорода
Пирен
Природный газ
Пропадиен
Пропан
Пропилен
Сернистый водород
Стирен
Толуол
Трихлорэтилен
Уксусная кислота

 Фенол
Флуорен
Фуран
Хлорин
Хлористый водород
Хлоротрифлуороэтилен
Хлоропрен
Цианид водорода
Циклогексан
Циклогептан
Циклопентан
Циклопентин
Циклопропан
Четыреххлористый
углерод
Этан
Этанол
Этиламин
Этилбензол
Этилен
Этилен гликоль

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В зависимости от свойств измеряемой среды, параметров технологического процесса и диаметра трубопровода

расходомеры Rosemount 3051SFC и 3095 MFC могут измерять расход от нескольких л/ч (кг/ч) до тысяч м

3

/ч (т/ч).

Расчет модели расходомера, с учетом данных техпроцесса и требований Заказчика, производится в специализированной программе
Toolkit (Rosemount) согласно информации опросного листа.

z

z

z

z

z Перечень измеряемых сред

Таблица 2

Принцип действия расходомеров основан на

измерении расхода среды (жидкости, газа, пара) методом
переменного перепада давления.

Расходомеры состоят из компактной диафрагмы

Rosemount 405 и датчика перепада давлений Rosemount 3051S
(для расходомера Rosemount 3051SFC) или многопара$
метрического датчика Rosemount 3095MV (для расходомера
Rosemount 3095MFC).

Компактная диафрагма Rosemount 405 представляет

собой жесткую неразборную конструкцию, состоящую из
собственно измерительной диафрагмы с угловым отбором
давления, кольцевой монтажной секции вокруг измерительной
диафрагмы, зажимаемой между фланцами измерительного
трубопровода, удлинителя, а также монтируемых на удлинителе
вентильного блока (для интегрального датчика) либо
переходников (для соединения датчика импульсными линиями).
Отдельной деталью может быть поставлено полукольцо для
центровки компактной диафрагмы между болтами стандартных
фланцев. Материал диафрагмы и вентильного блока $
нержавеющая сталь 316.

Компактные диафрагмы Rosemount серии 405

выпускаются 2$х моделей 405С и 405Р.

Компактная стабилизирующая диафрагма

Rosemount 405С имеет четыре отверстия, располагаемые
симметрично относительно оси трубопровода. Измеряемая
среда, проходя через отверстия, перемешивается. Это
приводит к усреднению скорости потока, что позволяет
значительно сократить прямые участки трубопровода (до 2Dу
до расходомера и 2Dу после). Одновременно обеспечивается
высокая повторяемость создаваемого перепада давления и, как
следствие, высокая точность измерения расхода.

Компактная стандартная диафрагма Rosemount

405Р имеет одно отверстие.

Диафрагмы 405С и 405Р изготавливаются нескольких

типоразмеров (Dу 15…200 мм) и с разными значениями
коэффициента

β$отношения диаметра отверстия (для 405С $

двух диаметров отверстия) к внутреннему диаметру.

Датчик 3051S обеспечивает:

$ измерение создаваемого диафрагмой перепада давлений;
$ передачу сигнала перепада давлений (если выходная функция
датчика линейная) или сигнала объемного расхода в раб м

3

/ч

(если выходная функция датчика корнеизвлекающая);

$ выходной сигнал датчика 4$20 мА/HART;
$ показания расхода на ЖК$индикаторе (опция).

Датчики 3051S имеют три исполнения электроники:

Сlassic, Ultra, Ultra for flow.

Многопараметрический датчик Rosemount

3095MV  обеспечивает:
$ измерение создаваемого на диафрагме перепада давлений;
$ измерение абсолютного давления измеряемой среды;
$ преобразование сигнала температуры измеряемой среды
(при этом необходима отдельная встройка в трубопровод ТСП
типа Pt100;
$ вычисление мгновенного массового расхода или объемного
расхода, приведенного к стандартным условиям по ГОСТ 2939$
63;
$ вычисление количества измеряемой среды (функция
счетчика);
$ выходной сигнал датчика 4$20 мА/HART;
$ показания расхода, количества, перепада давлений,
избыточного, абсолютного давлений, температуры измеряемой
среды на ЖК$индикаторе (опция).

Датчики 3095MV имеют два исполнения электроники:

стандартное, Ultra for flow.

Модели расходомеров на базе компактных

диафрагм

Таблица 1

Все расходомеры имеют встроенную систему

самодиагностики.

Датчики Rosemount 3051S и 3095MV могут

монтироваться непосредственно на диафрагмах (интегральный
монтаж) или отдельно с помощью импульсных линий (выносной
монтаж).

176

Rosemount 3051SFC, 3095MFС

z

z

z

z

z Диаметр условного прохода Dу:

$ 1/2 дюйма (15 мм) $ только модель 3051SFCP и 3095MFCP;
$ 1 дюйм (25 мм) $ только модель 3051SFCP и 3095MFCP;
$ 1 1/2 дюйма (40 мм) $ только модель 3051SFCP и 3095MFCP;
$ 2 дюйма (50 мм);
$ 3 дюйма (80 мм);
$ 4 дюйма (100 мм);
$ 6 дюймов (150 мм);
$ 8 дюймов (200 мм).

z

z

z

z

z Диапазоны измерений расхода

Таблица 3

м

3/

ч

м

3/

мин

Измеряемая среда

Диапазон измерений расхода

Жидкость
(вода при 20°С и 100 кПа)

          0,03…800

Газ
(воздух при 20°С и 100 кПа)

          0,063…805

Пар(при 100°С и 100 кПа)

         0,0243…130 т/ч

z

z

z

z

z Динамические диапазоны измерения расхода

Таблица 4

Модель датчика

3051S

3095MV

Исполнение
электроники

Ultra for

flow

Ultra

Classic

Ultra for

flow

Стан$

дартный

Динамический
диапазон
измерения
расхода

14:1

10:1

8:1

10:1

8:1

z

z

z

z

z Выходные сигналы расходомеров

Для расходомеров 3051SFC:
$ выходной сигнал 4$20 мА соответствует текущему значению
перепада давлений или мгновенного объемного расхода в
раб. м

3

/ч;

$ сигнал по HART передает текущее значение перепада
давлений или мгновенного объемного расхода в
раб. м

3

/ч.

Для расходомеров 3095MFC:
$ выходной сигнал 4$20 мА соответствует одному из
измеряемых параметров: перепаду давлений, абсолютному,
избыточному давлению, температуре измеряемой среды,
мгновенному массовому или объемному расходу,
приведенному к стандартным условиям;
$ сигнал HART передает текущие значения измеряемых
перепада давлений, абсолютного или избыточного давления,
температуры измеряемой среды, мгновенного массового
(объемного, приведенного к стандартным условиям) расхода,
количества.

z

z

z

z

z Встроенный или удаленный ЖКиндикатор

z

z

z

z

z Пределы основной относительной погрешности
измерений расхода в зависимости от исполнения электроники
датчика и параметров диафрагмы приведены в табл.5. Пределы
основной относительной погрешности коэффициента расхода
для диафрагмы Rosemount 405 приведены в табл.6.

Таблица 5

* Для расходомера 3051SFCP и 3051МFCP при

β

=0,65 и Dу 15 мм к погрешности добавляется 0,5%.

** Для расходомера 3051SFCP и 3051МFCP при

β

=0,65 и Re<10000 к погрешности добавляется 0,5%.

Таблица 6

Коэффициент

β

Модель расходомера

Dу, мм

Исполнение электроники датчика

Classic

Ultra

Ultra for flow

Cтандартное

3051SFC

3051SFCC

50…200

0,4

±1,05%

±0,85%

±0,75%

$

50…200

0,65

±1,20%

±1,05%

±0,95%

$

3051SFCP

15…40

0,4

±2,00%

±1,90%

±1,85%

$

15…40*

0,65**

$

$

$

$

50…200

0,4

±1,55%

±1,45%

±1,40%

$

50…200

0,65**

$

$

$

$

3095MFC

3095MFCC

50…200

0,4

$

$

±0,75%

±0,70%

50…200

0,65

$

$

$

±0,90%

3095MFCP

15…40

0,4

$

$

$

±2,00%

15…40*

0,65**

$

$

$

$

50…200

0,4

$

$

$

±1,40%

50…200

0,65**

$

$

$

$

Модель диафрагмы

Dу, мм

Относительная погрешность

коэффициента расхода

Стабилизирующая 405С
(модели расходомеров 3051SFCC, 3095 MFCC)

50…200

0,4

±0, 50%

0,65

±0,75%

Стандартная 405Р
(модели расходомеров 3051SFCP, 3095 MFCP)

15…40

0,4

±1,75%

15…40

0,65

±1,75%

50…200

0,4

±1,25%

50…200

0,65

±1,25%

Коэффициент

β
