Метран305ПР

169

КОМПЛЕКТ ДЛЯ РЕМОНТА

В комплект поставки преобразователей расхода Метран$300ПР, $303ПР, $305ПР, $320 по отдельному заказу могут входить

детали и изделия (см.табл.1), составляющие «Комплект для ремонта».

Таблица 1

* Узлы и детали для преобразователей расхода исполнения «В» Dу 25…100 мм для эксплуатирующихся в настоящее время

преобразователей до 2004г выпуска,  изготавливаются по спецзаказу.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Комплект для ремонта    Обтекатель    Метран300ПР    50    А

1. Общее наименование товарной группы (указывается обязательно).
2. Наименование изделия/детали (табл.1).
3. Тип преобразователя (табл.1).
4. Диаметр условного прохода преобразователя.
5. Код конструктивного исполнения преобразователя.

Наименование изделия,

детали

Тип преобразователя расхода

Код исполнения

преобразователя

Диаметр условного прохода, мм

Обтекатель
(тело обтекания)

Метран$300ПР*, Метран$303ПР,
Метран$320*

А

25; 32; 50; 80; 100

В*

25*; 32*; 50*; 80*; 100*; 150; 200

Метран$300ПР, Метран$303ПР

$

250, 300

Метран$305ПР

$

50/50; 100/50; 100/120; 100/200

Заглушка
(для замены тела
обтекания)

Метран$300ПР*, Метран$303ПР,
Метран$320*

А

25; 32; 50; 80; 100

В*

25*; 32*; 50*; 80*; 100*; 150; 200

Метран$300ПР, Метран$303ПР

$

250, 300

Метран$305ПР

$

50/50; 100/50; 100/120; 100/200

Вставка технологическая

Метран$300ПР, Метран$303ПР,
Метран$320

А

25; 32; 50; 80; 100

Метран$300ПР*, Метран$303ПР,
Метран$320*

В*

25*; 32*; 50*; 80*; 100*; 150; 200

Метран$300ПР, Метран$303ПР

$

250, 300

Метран$305ПР

$

50/50; 100/50; 100/120; 100/200

Приспособление для
демонтажа

Метран$300ПР*, Метран$303ПР,
Метран$320*

А

25; 32; 50; 80; 100

В*

32*; 50*; 80*; 100*; 150; 200

Уплотнительное кольцо
(прокладка) под
обтекатель (заглушку)

Метран$300ПР, Метран$303ПР,
Метран$320

А

25; 32; 50; 80; 100

В*

32*; 50*; 80*; 100*; 150; 200

Метран$300ПР; Метран$303ПР

$

250, 300

Метран$305ПР

$

50/50; 100/50; 100/120; 100/200

Прокладка для КМЧ

Метран$300ПР, Метран$303ПР,
Метран$320

А

25; 32; 50; 80; 100

В*

32*; 50*; 80*; 100*; 150; 200

Метран$300ПР; Метран$303ПР

$

250, 300

Элемент питания

Метран$320

$

1

2

3

4

5

170

Метран305ПР

СТРУЕВЫПРЯМИТЕЛЬ

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Струевыпрямитель изготавливается из трубок с внутренним диаметром d (см.табл.1), расположенных параллельно оси

трубопровода и заполняющих все его сечение. Число трубок  не менее 19. Габаритные и установочные размеры струевыпрямителя
см.табл.1.

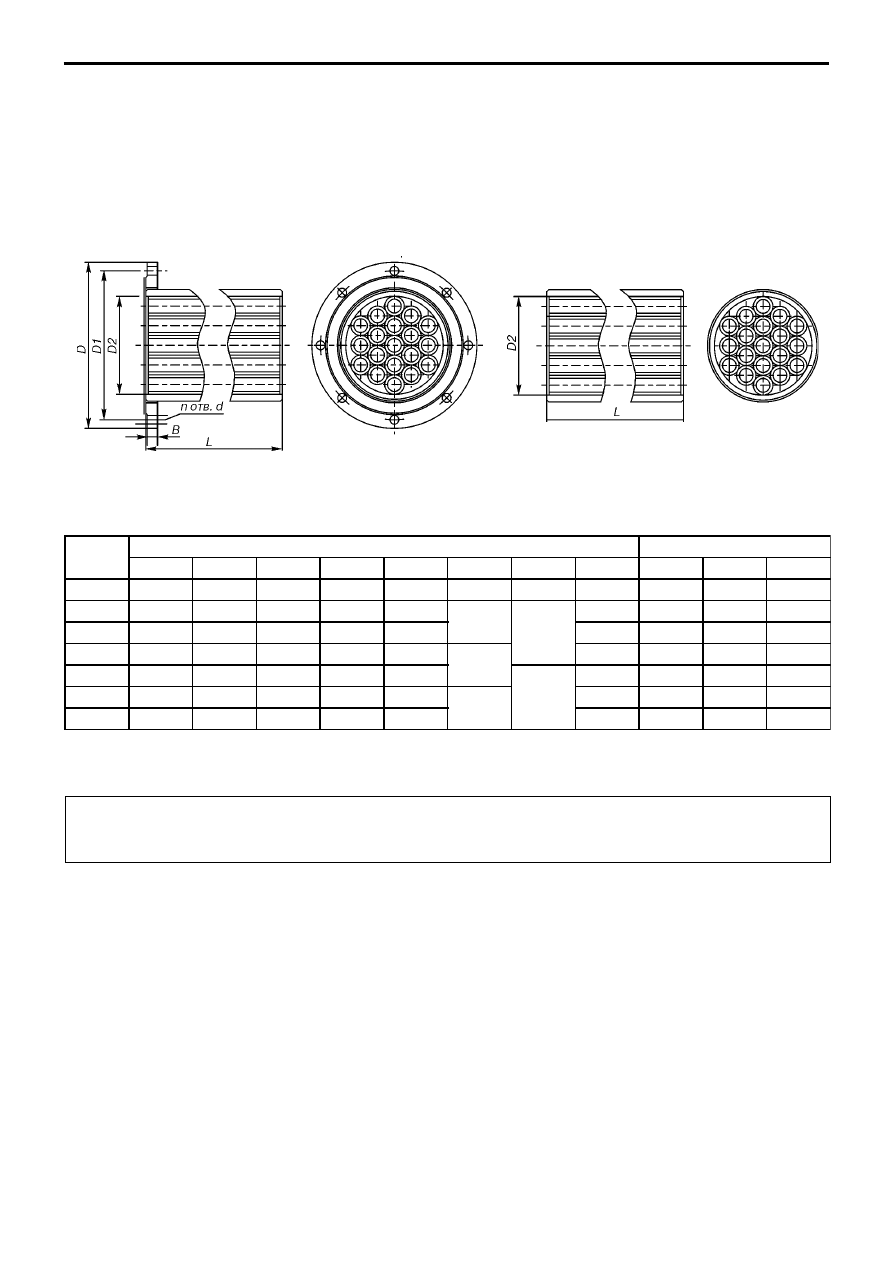

Рис.1. Фланцевое исполнение.

Рис.2. Бесфланцевое исполнение.

Таблица 1

Dу, мм

Фланцевое исполнение

Бесфланцевое исполнение

L, мм

D, мм

D1, мм

D2, мм

B, мм

d, мм

n, шт

Масса, кг

L, мм

D2, мм

Масса, кг

50

100

50

0,9

80

160

195

160

82

21

18

8

6,6

160

82

2,9

100

200

215

180

100

23

10,0

200

100

5,3

150

300

280

240

151

25

22

24,2

300

151

16,4

200

400

335

295

208

27

12

45,7

400

208

35,6

250

500

405

355

261

28

26

66,9

500

261

52,4

300

600

460

410

311

28

98,7

600

311

80,9

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Струевыпрямитель фланцевый   Dу 80

1. Наименование изделия.
2. Конструктивное исполнение:

$ фланцевое;
$ бесфланцевое.

3. Диаметр условного прохода преобразователя (табл.1).

1

2

3

171

Метран550ИР

Имитатор расхода

Метран550ИР

Выходной сигнал имитатора
 импульсный сигнал типа "меандр"
амплитудой не менее 6 В при нагрузке
Rн = (3,1±0,3) кОм;
 диапазон периодов следования импульсов
от 2,429 до 4394 мс
Входные сигналы имитатора
 оптопара, токоимпульсный, контакты реле;
 диапазон периодов следования импульсов
от 2 мс до 900 с
Погрешность воспроизведения (измере
ния) периода следования импульсов
выходных (входных) сигналов ±0,1% ИВ
Степень защиты имитатора от воздействий
пыли и воды IP40
Питание имитатора от источника питания
преобразователя расхода
Внесен в Госреестр средств измерений под
№1914304, сертификат №17774,
ТУ 42130311258082499

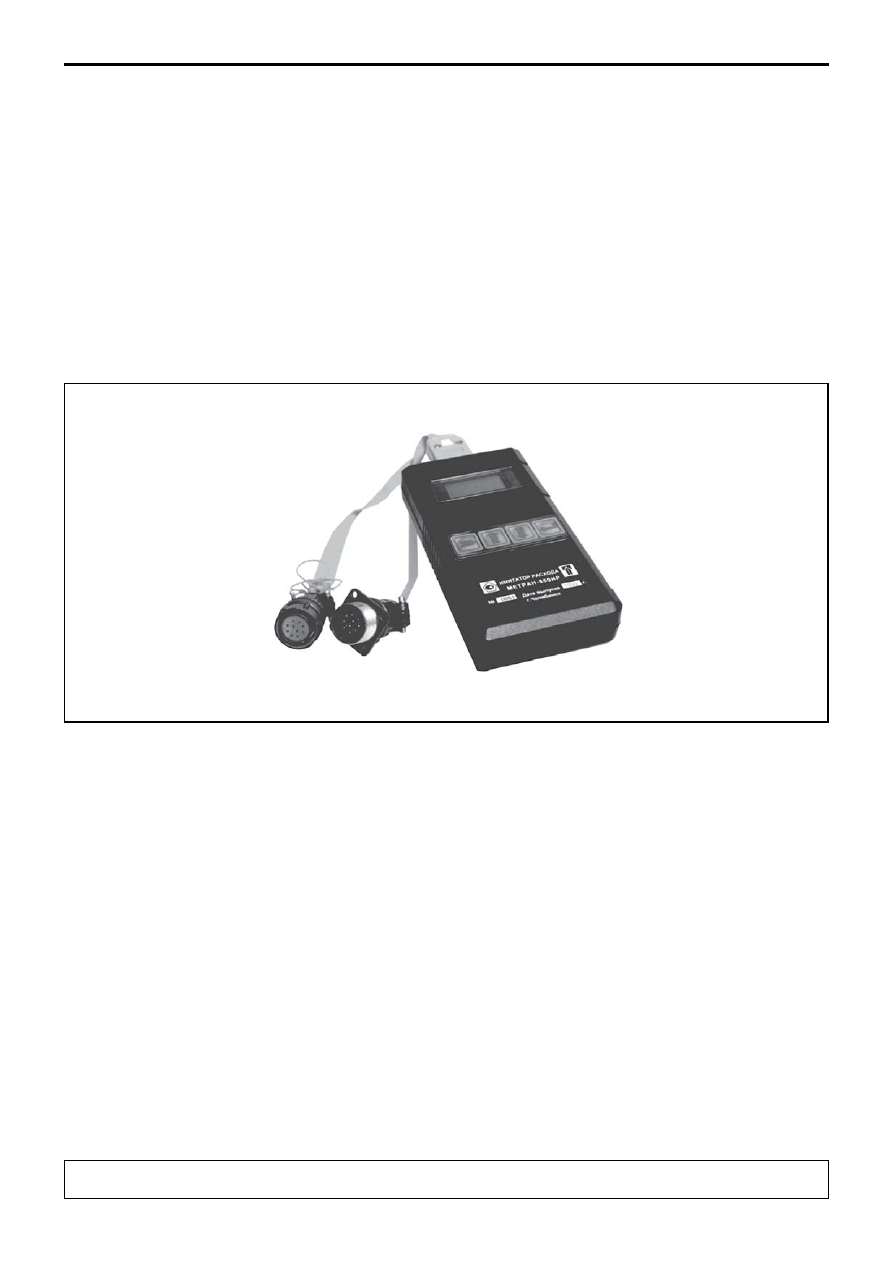

Имитатор расхода Метран$550ИР

предназначен для проведения поверки
вихреакустических преобразователей расхода
(типа Метран$300ПР и др.) на месте эксплуатации,
а также настройки и контрольной поверки
преобразователей в процессе производства и при
проведении приемо$сдаточных и других видов
испытаний.

Основные преимущества:

$ портативность;
$ заменяет стандартные генератор сигналов и
частотомер;
$ проведение поверки преобразователей расхода
без демонтажа с трубопровода;
$ простота и удобство в эксплуатации;
минимальная стоимость.

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

172

Метран550ИР

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

При классической схеме поверки/калибровки

вихревых расходомеров расход среды имитируется
посредством подачи на специальный вход расходомера
частотного сигнала от генератора звуковой частоты типа Г3.
Частотный сигнал соответствует определенному расходу, при
этом на выходных клеммах с помощью частотомера типа Ч3
измеряют период следования импульсов, соответствующий
заданному расходу. Приборы, применяемые в классической
схеме поверки, достаточно дорогие и громоздкие.

Имитатор расхода объединяет в себе функции

генератора звуковой частоты и частотомера.

Принцип действия имитатора состоит в генерации

сигнала образцового периода, имитирующего
вихреобразование в проточной части преобразователя
расхода для соответствующего значения расхода, а также
измерении значения периода импульсов выходных сигналов
поверяемых/калибруемых вихревых преобразователей
расхода.

Конструктивно имитатор выполнен в корпусе, на

передней панели которого размещены клавиатура и индикатор.

На торцевой поверхности корпуса расположен

разъем, к которому с помощью переходника подключается

преобразователь и источник питания.

Микроконтроллер имитатора формирует выходные

сигналы имитатора, которые являются входными сигналами

преобразователя расхода, и измеряет выходные сигналы

преобразователя расхода, а также управляет клавиатурой и

жидкокристаллическим индикатором (ЖКИ).

Стабилизатор напряжения имитатора преобразует

напряжение питания преобразователя расхода в напряжения

питания микроконтроллера и индикатора.

Результаты измерений отображаются на ЖКИ.

При поверке преобразователя расхода, имеющего

токоимпульсный выходной сигнал, имитатор расхода может

использоваться только как генератор частоты. В качестве

измерителя токового сигнала можно использовать вольтметр

и магазин сопротивлений либо калибраторы давления Метран$

ПКД$10М или Метран$501$ПКД$Р, или многофункциональный

калибратор Метран$510$ПКМ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Величина

Значение

Примечание

В режиме генерации:

Амплитуда сигнала типа "меандр"

не менее 6 В

Rн = (3,1±0,3) кОм при

напряжении питания 18 В

Период следования импульсов выходных сигналов имитатора

2,429 $ 4394 мс

Предел основной относительной погрешности формирования
периода следования импульсов выходных сигналов имитатора

±0,1%

В режиме измерения:

Период следования импульсов входных сигналов имитатора

2 мс $ 900 с

Длительность импульсов

не менее 1 мс

Предел основной относительной погрешности измерения
периода следования импульсов входных сигналов имитатора

±0,1%

Входные сигналы имитатора (выходные для преобразователя
расхода)

оптопара;

токоимпульсный;

контакты реле

Напряжение питания постоянного тока

(18±1) В

от преобразователя расхода

Ток потребления

не более 30 мА

Габаритные размеры, не более, мм
высота х ширина х длина

40х90х175

Масса, не более, кг

1

Условия эксплуатации: температура окружающего воздуха

0...50°С

Степень защиты от воздействий пыли и воды

IP40

Средняя наработка на отказ

18 000 ч.

Средний срок службы

12 лет
