Метран. Расходомеры, преобразователи, счетчики - часть 40

Метран320

161

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Вариант 1

Вариант 2 (остальное см.вариант 1)

Рис.2. Преобразователь Метран320А Dу 25; 32; 50; 80; 100.

Вариант 1. С импульсным выходным сигналом.
Вариант 2. Дополнительно имеющий ЖКИ.

Таблица 6

Dу, мм

Метран320А

B, мм

D, мм

D1, мм

Lуст, мм

H, мм

d, мм

n, шт.

Масса, кг

115

62/86

300

2,8

135

100

64/88

314

3,0

160/144

125/110

64/88

331/323

3,3

195/178

110

160/145

99/125

358/349

8/4

6,1

100

215/192

130

180/160

114/144

378/366

8,3

Примечание:
1. В числителе дроби для преобразователей исполнения А указаны размеры для преобразователей с КМЧ К0 и К4, в

знаменателе $ для преобразователей с КМЧ К1.

2. Масса преобразователей указана без КМЧ.

162

Метран320

ТРУБЫ ДЛЯ ИЗГОТОВЛЕНИЯ ПРЯМОЛИНЕЙНЫХ УЧАСТКОВ

Таблица 7

Dу,

мм

Dвн,

мм

Исполнение по материалам

Труба

Труба$заменитель

Труба

26±0,3

труба

Dвн 26х3,0 ГОСТ 8734$75

труба

32х3,0 ГОСТ 10704$91

Труба 32х3,0$12Х18Н10Т

ГОСТ 9941$81

ГОСТ 8733$74

ВСт3сп2 ГОСТ 10705$80

33±0,4

труба

или

труба

38х2,5 ГОСТ 10704$91

Труба 38х3,0$12Х18Н10Т

ГОСТ 9941$81

Dвн 33х2,5 ГОСТ 8734$75

ВСт3сп2 ГОСТ 10705$80

ГОСТ 8733$74

38х2,5 ГОСТ 8732$78

ВСт3сп2 ГОСТ 8731$74

50±0,4

труба

или

труба

57х3,5 ГОСТ 10704$91

Труба 57х3,5$12Х18Н10Т

ГОСТ 9941$81

Dвн 50х3,5 ГОСТ 8734$75

ВСт3сп2 ГОСТ 10705$80

ГОСТ 8733$74

57х3,5 ГОСТ 8732$78

ВСт3сп2 ГОСТ 8731$74

82±0,66

труба

или

труба

89х3,5 ГОСТ 10704$91

Труба 89х3,5$12Х18Н10Т

ГОСТ 9941$81 или

Dвн 82х3,5 ГОСТ 8734$75

ВСт3сп2 ГОСТ 10705$80

ГОСТ 8733$74

89х3,5 ГОСТ 8732$78

ВСт3сп2 ГОСТ 8731$74

100

100±0,8

труба

или

труба

108х4,0 ГОСТ 10704$91

Труба 108х4,0$12Х18Н10Т

ГОСТ 9941$81

Dвн 100х4 ГОСТ 8734$75

ВСт3сп2 ГОСТ 10705$80

ГОСТ 8733$74

108х4,0 ГОСТ 8732$78

ВСт3сп2 ГОСТ 8731$74

Метран305ПР

163

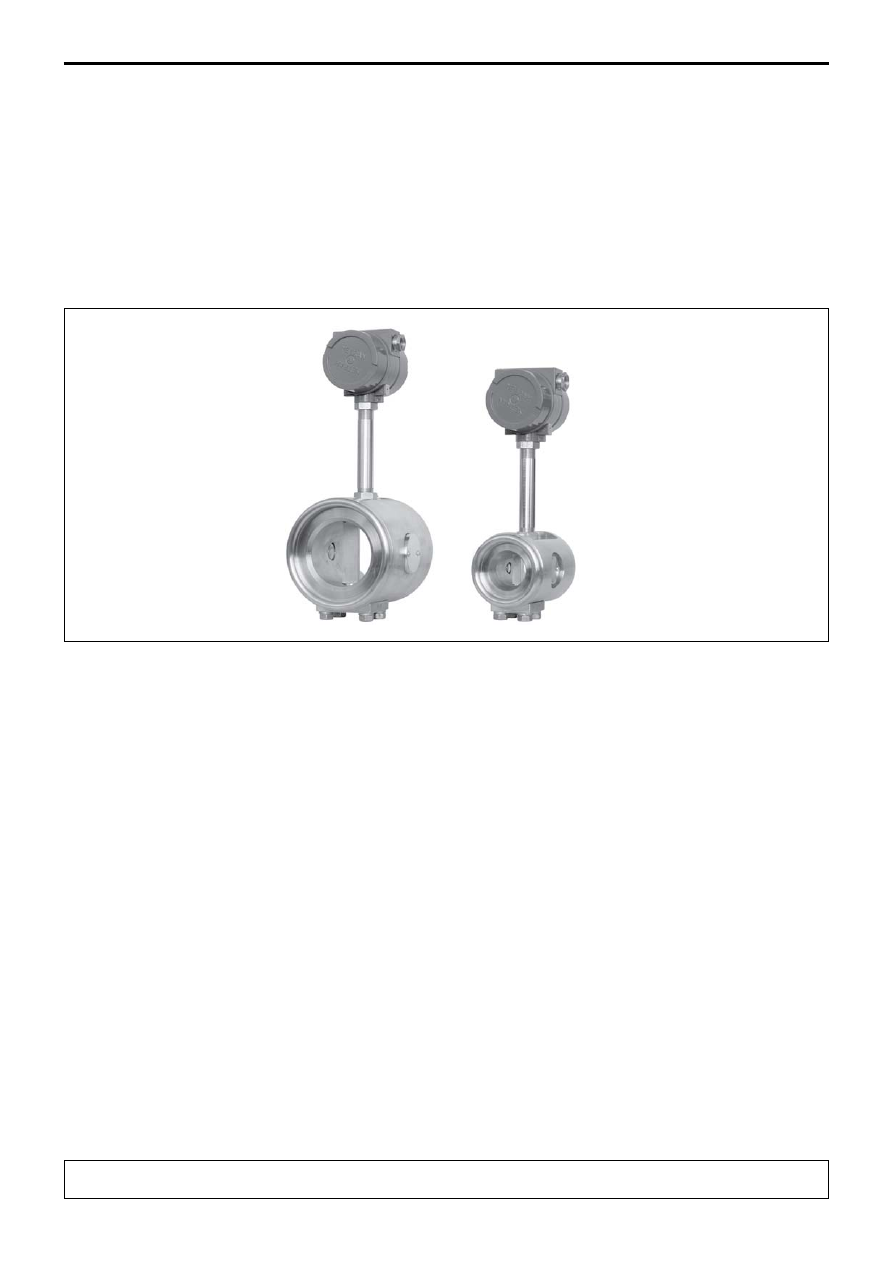

Преобразователь расхода

вихреакустический Метран305ПР

z
z

Измеряемые среды: вода (подтоварная,
пластовая), водные растворы вязкостью

до 2·10

/с (2 сСт)

Диапазон температур измеряемой среды

1…150°С

Избыточное давление измеряемой среды

до 20 МПа

Диаметр условного прохода присоединяемого
трубопровода

50, 100 мм

Пределы измерений расхода

0,4…200 м

/ч

Динамический диапазон 1:100
Выходные сигналы: импульсный, 3хстрочный
ЖКИ (опция)
Предел относительной погрешности измерений
объема до ±1,0%
Питание от источника постоянного тока
стабилизированным напряжением от 16 до 36 В
Самодиагностика
Межповерочный интервал 3 года
Внесен в Госреестр средств измерений под
№2838304, сертификат №19549, сертификат
соответствия ГОСТР 516492000 п5.5
(требования к электромагнитной
совместимости) №РОССRU.АЯ14.Н00144
ТУ4213048125808242004

Давление измеряемой среды до 20 МПа!

Применение: в нефтедобывающей

промышленности $ измерение расхода воды в
системах поддержания пластового давления
(ППД).

Полная взаимозаменяемость с вихревыми

преобразователями расхода, традиционно
эксплуатирующимися в системах ППД по
присоединительным размерам и способу монтажа.

164

Метран305ПР

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Описание принципа действия приведено в общем

разделе "Вихреакустические преобразователи расхода

Метран300ПР, Метран320, Метран305ПР". Съем сигнала

реализован по однолучевой схеме.

Типоразмерный ряд присоединяемых технологических

трубопроводов Dу 50, 100 мм

Преобразователь, предназначенный для монтажа на

трубопроводе Dу 50 мм, имеет одно исполнение по пределам

измеряемого расхода (50 м

/ч), для монтажа на трубопроводе

Dу 100 мм $ три исполнения (50, 120,

200 м

/ч), при этом различные исполнения имеют идентичные

присоединительные размеры и отличаются только внутренними

диаметрами проточной части преобразователя.

Преобразователь имеет пассивный числоимпульс$ный

выходной сигнал "замкнуто"/"разомкнуто" (оптопара).

Цена импульса выходного сигнала устанавливается

пользователем. Для выбора цены импульса используется

перемычка на колодке преобразователя. При установленной

перемычке преобразователь имеет исполнение 1, при снятой

перемычке $ исполнение 2 (см.табл.1).

Как дополнительная опция может присутствовать 3$х

строчный жидкокристаллический индикатор (ЖКИ).

Подвод кабеля к клеммной колодке преобразователя

производится через сальниковый ввод, расположенный на

боковой стороне корпуса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

z Пределы измерений расхода, цена и длительность импульса в зависимости от исполнения преобразователя приведены в табл.1.

Таблица 1

Dу, мм

Исполнение

преобразователя

Пределы измерений, м /ч

Исполнения по цене импульса

исполнение 1

исполнение 2

Qmax

Q1*

Q2*

Qmin

Цена,

м /имп.

Длительность,

мс

Цена,

м /имп.

Длительность,

мс

Метран$305ПР$50/50

2,0

1,0

0,4

1,0Ђ

106±4

0,001

40±2

100

Метран$305ПР$100/50

2,0

1,0

0,4

Метран$305ПР$100/120

120

5,0

2,5

1,0

12±2

Метран$305ПР$100/200

200

8,0

4,0

1,5

8±2

* Q1, Q2 $ переходные значения расхода, при которых происходит изменение метрологических характеристик преобразователя.
** Цена импульса преобразователя устанавливается пользователем. Преобразователь поставляется в базовом исполнении

1 (табл.1), при выборе исполнения 2 необходимо снять перемычку на колодке преобразователя.

Выходные сигналы преобразователя:

$ пассивный импульсный типа "замкнуто"/ "разомкнуто" $ оптопара (ОП);
$ ЖК$индикатор (опция).

Параметры выходного сигнала (ОП):

$ максимальное коммутируемое напряжение $ не более 30 В;
$ допускаемый ток коммутации $ не более 32 мА.

Индицируемые параметры (при наличии ЖКИ):

$ мгновенный расхода, м

/ч;

$ накопленный объем, м

;

$ время наработки преобразователя расхода, ч;
$ коды НС (при возникновении).

Нештатные ситуации (коды НС на индикаторе):

$ расход равен нулю ("0");
$ расход

≤

≤ 0,8Qmin ("L");

$ хаотичный характер вихреобразования ("d").
