Метран320

157

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Описание принципа действия приведено в общем

разделе "Вихреакустические преобразователи расхода

Метран300ПР, Метран320, Метран305ПР". Съем сигнала

реализован по однолучевой схеме.

Конструктивное исполнение проточной части "А"

(конические переходы "конфузор$диффузор",

стабилизирующие профиль скоростей потока, выполнены

непосредственно в проточной части преобразователя).

Преобразователь имеет 2 режима измерения расхода:

рабочий и поверочный. В рабочем режиме измерение расхода

происходит периодически, в течение времени

τ

1. В течение

времени

τ

2 ("пауза") измерение не производится, расход

полагается постоянным.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

z

z

z

z

z

Диаметры условного прохода Dу трубопровода, на который устанавливаются преобразователи, пределы измерений расхода,

цена и длительность импульсов приведены в табл.1.

Таблица 1

Dу, мм

Пределы измерений, м /ч

Исполнения по цене импульса

исполнение 1

исполнение 2

Qmax

Q1*

Q2*

Qmin

Цена, м /имп.

Длительность, мс

Цена, м /имп.

Длительность, мс

25

9

0,6

0,3

0,18

0,001

106±4

0,01

256±4

32

20

1,0

0,5

0,25

50

50

2,0

1,0

0,4

0,01

0,1

80

120

5,0

2,5

1

100

200

8,0

4,0

1,5

* Q1, Q2 $ переходные значения расхода, при которых происходит изменение метрологических характеристик преобразователя.
При расходе менее 0,8Qmin происходит выключение электронного блока преобразователя расхода.

z

z

z

z

z

Выходные сигналы преобразователя

$ пассивный импульсный типа "открытый коллектор";
$ 3$х$строчный ЖК$индикатор (опция).

z

z

z

z

z

Параметры выходного сигнала: максимальное коммутируемое напряжение $ не более 30 В, допускаемый ток

коммутации $ не более 2 мА.

z

z

z

z

z

Индицируемые параметры (при наличии ЖКИ):

$ мгновенный расход, м

3

/ч;

$ накопленный объем, м

3

;

$ время наработки преобразователя расхода, ч; температура измеряемой среды, °С (поочередно);
$ коды НС (при возникновении НС).

Продолжительность индикации $ не менее 10 с.
Рекомендуемый режим эксплуатации ЖКИ

≤

≤

≤

≤

≤ 10 включений/сутки.

z

z

z

z

z

Нештатные ситуации (коды НС на индикаторе):

$ расход равен нулю ("0");
$ расход

≤

≤

≤

≤

≤ 0,8Qmin ("L");

$ хаотичный характер вихреобразования ("d")
$ разряд элемента питания (при разряде, близком к критическому $ "мигающий" режим, при критическом

разряде $ индикация отсутствует).

Соотношение времени "паузы" и времени измерения

τ

2/

τ

1=14...18. В поверочном режиме измерение расхода и

индикация на ЖКИ производятся непрерывно.

Одновременно с базовым числоимпульсным

выходным сигналом, преобразователь опционально может

иметь 3$х строчный жидкокристаллический индикатор (ЖКИ).

ЖКИ размещается под стеклом крышки электронного

блока. Под крышкой электронного блока установлен геркон,

предназначенный для активации ЖКИ. Активация ЖКИ

производится путем касания зоны расположения геркона

магнитным ключом, который входит в комплект поставки

преобразователя.

3

3

3

158

Метран320

z

 Погрешности измерений объема и расхода приведены в табл.2.

Таблица 2

Q1 < Q

≤≤≤≤≤ Qmax

Q2 < Q

≤≤≤≤≤ Q1

Qmin

≤≤≤≤≤ Q ≤≤≤≤≤ Q2

Q1 < Q < Qmax
Q2 < Q

≤≤≤≤≤ Q1

Qmin

≤≤≤≤≤ Q ≤≤≤≤≤ Q2

Q1 < Q < Qmax
Q2 < Q

≤≤≤≤≤ Q1

Qmin

≤≤≤≤≤ Q ≤≤≤≤≤ Q2

Основная допускаемая погрешность измерений

Пределы погрешности, %

Относительная погрешность измерений объема по импульсному сигналу при
расходах Q:

±1,0
±1,5
±3,0

Относительная погрешность измерений объема по ЖКИ при расходах Q:

±1,0 плюс одна единица младшего разряда
±1,5 плюс одна единица младшего разряда
±3,0 плюс одна единица младшего разряда

Относительная погрешность измерений мгновенного расхода
по ЖКИ при расходах Q:

±1,5 плюс одна единица младшего разряда
±2,0 плюс одна единица младшего разряда
±3,5 плюс одна единица младшего разряда

Относительная погрешность измерений времени наработки по ЖКИ

±0,1 плюс одна единица младшего разряда

z

 Потеря давления жидкости на преобразователе при расходе Q не превышает, МПа:

∆р=0,12(Q/Qmax)

2

z

 Электропитание преобразователя осуществляется от встроенного источника питания $ литиевой батареи (элемент Sonnenschein

SL770/Т или аналогичный).
Характеристики элемента питания: напряжением 3,6 В, номинальная емкость 7 А·ч, ток потребления не более 2,5 мА.
Срок службы элемента питания при включении ЖКИ не более 10 раз в сутки $ не менее 3$х лет.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Параметры потока жидкости

Температура

1...150°С

Давление

до 1,6 МПа

Вязкость

до 2•10

$6

 м

2

/c

Минимальное давление, необходимое для обеспечения работы преобразователя

Pmin = 3

∆Р+1,3Рнп(t),

где

∆Р, МПа (кгс/см

2

) $ потери давления на преобразователе при расходе Q,

Рнп(t), МПа (кгс/см

2

) $ давление насыщенных паров жидкости при ее фактической температуре.

Параметры внешних факторов

Преобразователь устойчив к воздействию:

$ температуры окружающего воздуха $10...60°С;
$ относительной влажности до 95% при температуре 35°С;
$ атмосферного давления 630…800 мм рт.ст.;
$ внешнего переменного и постоянного магнитного поля напряженностью до 400 А/м.

Преобразователь прочен к воздействию вибрации, соответствующей исполнению N4 по ГОСТ12997 (амплитуда 0,15 мм в диапазоне
частот 5…80 Гц).

Степень защиты от воздействия пыли и воды
IP65 по ГОСТ 14254$96

МОНТАЖ НА ТРУБОПРОВОДЕ

Монтаж преобразователя осуществляется по типу "Сэндвич" путем установки преобразователя между 2$я фланцами

специальной конструкции или по ГОСТ 12820, входящими в КМЧ преобразователя (см.табл.5), при помощи шпилек и гаек с шайбами
(см.рис.2).

Длины прямолинейных участков в зависимости от предвключенных гидравлических сопротивлений приведены в табл.3.

Таблица 3

Тип гидравлического сопротивления

Длины прямолинейных участков, до/после

Коническое сужение с конусностью до 30°, круглое колено, полностью
открытый вентиль или шаровой кран

5Dу/2Dу

Прямое колено, грязевик, фильтр, группа колен, регулирующая арматура*

10Dу/5Dу*

* При монтаже преобразователя после данных местных сопротивлений рекомендуется устанавливать струевыпрямители. В

случае применения струевыпрямителей, допускается сокращение длин прямолинейных участков до 5Dу/2Dу.

Метран320

159

По отдельному заказу возможна поставка преобразователя в комплекте с прямолинейными участками соответствующих

типоразмеров (КМЧ К2, К3 по табл.5). Материалы деталей преобразователей и КМЧ, контактирующие с измеряемой средой, приведены
в табл.4.

Допускается монтаж на горизонтальном, вертикальном или наклонном трубопроводе при условии, что весь объем

прямолинейных участков и проточная часть полностью заполнены жидкостью. В трубопроводе не должен скапливаться воздух.

Внутренний диаметр трубопровода, на котором устанавливается преобразователь расхода Метран$320, должен

соответствовать значению, приведенному в табл.7. В противном случае, прилегающие к преобразователю участки трубопроводов
необходимо заменить на прямые участки соответствующей длины из труб, указанных в табл.7, или использовать прямые участки,
входящие в КМЧ, который определяется при заказе.

Перечень труб, рекомендуемых для изготовления прямолинейных участков, см.табл.7.
Во время работы преобразователя запорная арматура, установленная перед и после преобразователя вне прямолинейных

участков, должна быть полностью открыта.

Габаритные и присоединительные размеры преобразователя в зависимости от исполнения см.рис.2.

МОНТАЖ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Кабели и провода, соединяющие преобразователь и

вторичные приборы, рекомендуется прокладывать в
металлорукавах или металлических трубах.

Рекомендуется применение контрольных кабелей с

резиновой или пластмассовой изоляцией, сигнальных кабелей
с полиэтиленовой изоляцией.

Рекомендуется применение экранированного кабеля

с изолирующей оболочкой при нахождении вблизи мест
прокладки линии связи электроустановок мощностью более
0,5 кВА.

Не допускается располагать линии связи

преобразователя с внешними устройствами вблизи силовых
кабелей.

Длина линии связи не должна превышать 50 м,

сопротивление каждой жилы $ не более 20 Ом.

Рекомендуется электромонтаж проводить

двухжильным кабелем (например, РПШМ 2х0,35;
МКШ 2х0,35). Допускается использовать отдельные провода с
сечением жилы 0,35 мм

2

.

Для защиты преобразователя от воздействия

электростатических разрядов корпус преобразователя
необходимо надежно заземлить.

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

ПОВЕРКА

Поверка производится имитационным или

проливным методом согласно методике, утвержденной
Госстандартом РФ (см. раздел "Особенности поверки" в общем
разделе).

Межповерочный интервал $ 3 года.

НАДЕЖНОСТЬ

Средний срок службы преобразователя $ 8 лет.
Средняя наработка на отказ $ 50 000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение

18 месяцев со дня ввода преобразователя в эксплуатацию.

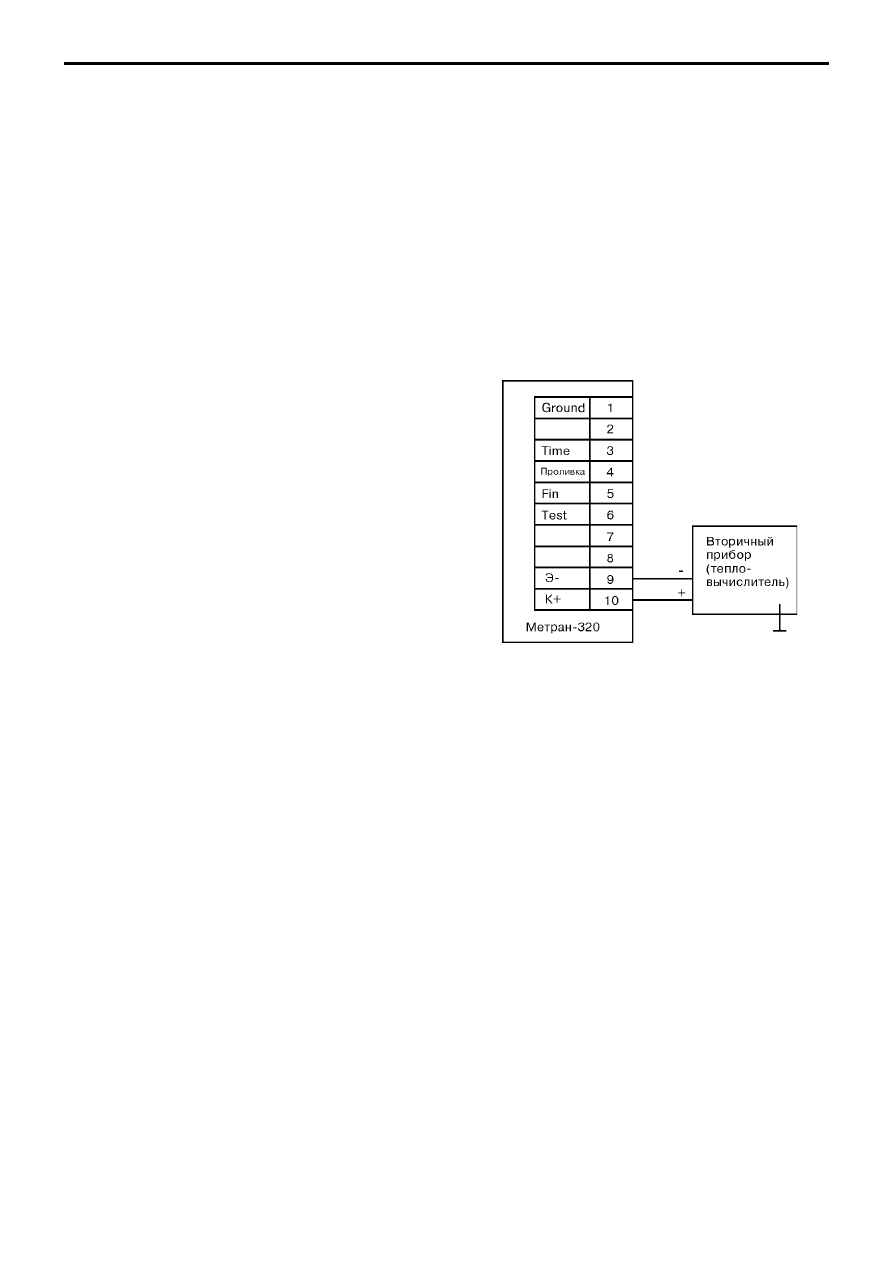

Рис.1. Схема подключения преобразователя

Метран$320 к вторичному прибору.

КОМПЛЕКТ ПОСТАВКИ

1. Преобразователь расхода.
2. Магнитный ключ (для исполнения с ЖКИ).
3. Паспорт.
4. Руководство по эксплуатации.
5. Комплект монтажных частей.
6. Розетка 2РМ22КПН10Г1В1.
7. Упаковка.

В комплект поставки по специальному заказу могут

входить (см.раздел "Комплект для ремонта"):
1. Запасное тело обтекания (ТО).
2. Приспособление для демонтажа (ПДП).
3. Заглушка для замены тела обтекания при поверке.
4. Вставка технологическая.
5. Струевыпрямитель.

160

Метран320

ПРИМЕР ЗАПИСИ ПРЕОБРАЗОВАТЕЛЯ ПРИ ЗАКАЗЕ

1. Тип преобразователя.
2. Диаметр условного прохода трубопровода Dу, мм (табл.1).
3. Код исполнения преобразователя.
4. Цена импульса выходного сигнала (табл.1).
5. Код исполнения по материалам проточной части (табл.4).
6. Код наличия ЖКИ.
7. Код комплекта монтажных частей (табл.5).

ПЕРЕЧЕНЬ МАТЕРИАЛОВ ДЕТАЛЕЙ ПРЕОБРАЗОВАТЕЛЯ,

КОНТАКТИРУЮЩИХ С ИЗМЕРЯЕМОЙ СРЕДОЙ

Таблица 4

Метран320  50  А  0,1  02  И  К1

Наименование детали

Код исполнения по материалам проточной части

01

02

Метран320А (Dу 25…100мм)

Фланец

Сталь 25

Сталь 12Х18Н10Т

Прокладка (для уплотнения фланцев)

Паронит ПОН или ПОН$А

Корпус, стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2 или 09Х16Н4Б

Кольцо (для уплотнения тела обтекания)

Резина ИРП$1338 или К$69

Прямой участок*:
   $ фланец;
   $ труба

Сталь 25
Сталь 25

Сталь 12Х18Н10Т
Сталь 12Х18Н10Т

* При наличии (в соответствии с заказом).

КОД КОМПЛЕКТА МОНТАЖНЫХ ЧАСТЕЙ ПРЕОБРАЗОВАТЕЛЯ

Таблица 5

Код комплекта

монтажных частей

Перечень монтажных частей, входящих в комплект

преобразователя исполнения А (Dу 25…100 мм)

К0

Прокладки

К1

Фланцы специального исполнения, прокладки, гайки, шайбы пружинные, шайбы круглые, шпильки

К2

Прямой участок 2Dу, прямой участок 5Dу, прокладки, гайки, шайбы пружинные, шайбы круглые, шпильки

К3

Прямой участок 5Dу, прямой участок 10Dу, прокладки, гайки, шайбы пружинные, шайбы круглые,
шпильки

К4

Фланцы по ГОСТ 12820 исполнения 1, прокладки, гайки, шайбы пружинные, шайбы круглые, шпильки

Примечания: количество деталей, входящих в комплект монтажных частей, приведено в паспорте.

1

2

3

4

5
