Метран. Расходомеры, преобразователи, счетчики - часть 37





Метран303ПР

149

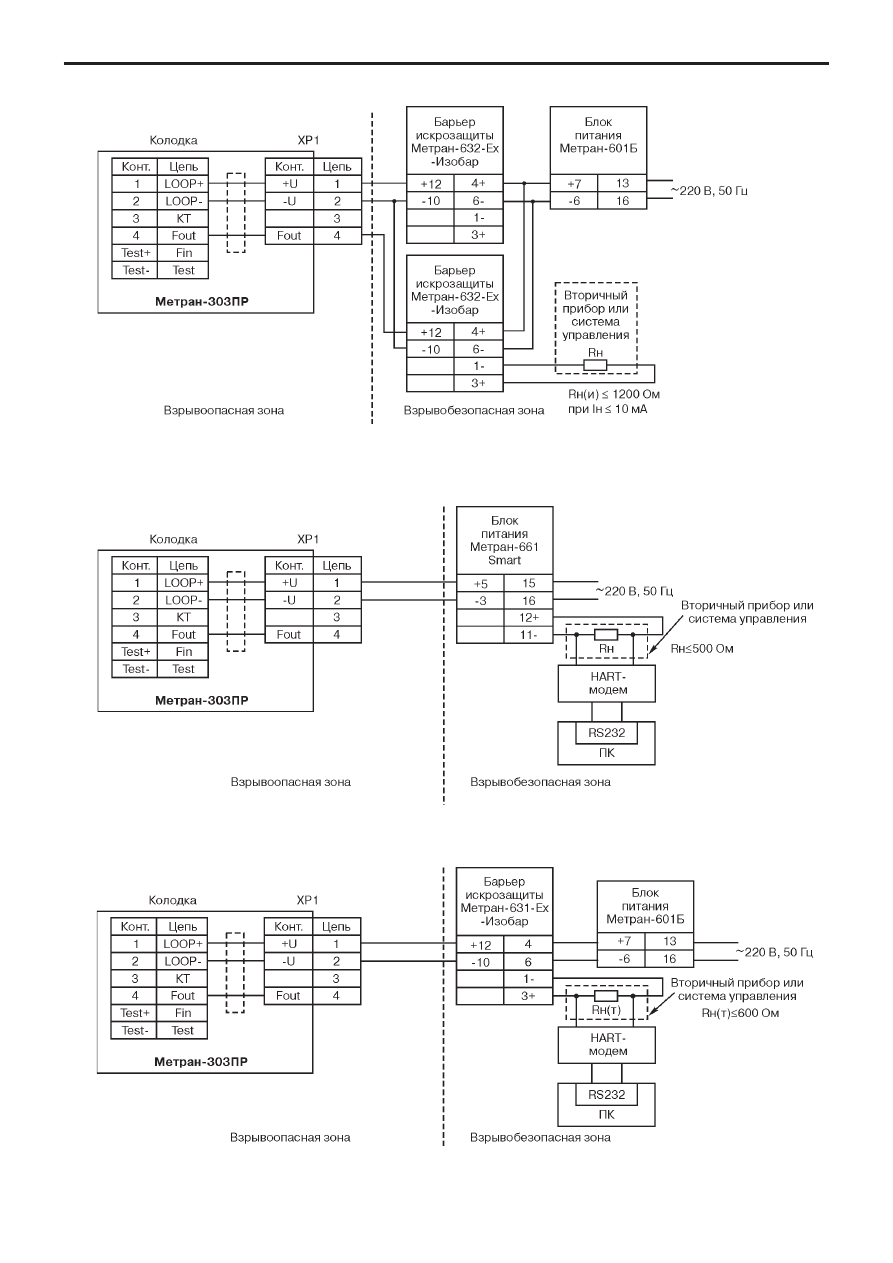

Рис.9. Схема подключения преобразователя взрывозащищенного исполнения

с блоком питания общепромышленного исполнения

при использовании токоимпульсного выходного сигнала.

Рис.10. Схема подключения преобразователя взрывозащищенного исполнения

с взрывозащищеным блоком питания при использовании HARTсигнала.

Рис.11. Схема подключения преобразователя взрывозащищенного исполнения

с блоком питания общепромышленного исполнения

при использовании HARTсигнала.

150

Метран303ПР

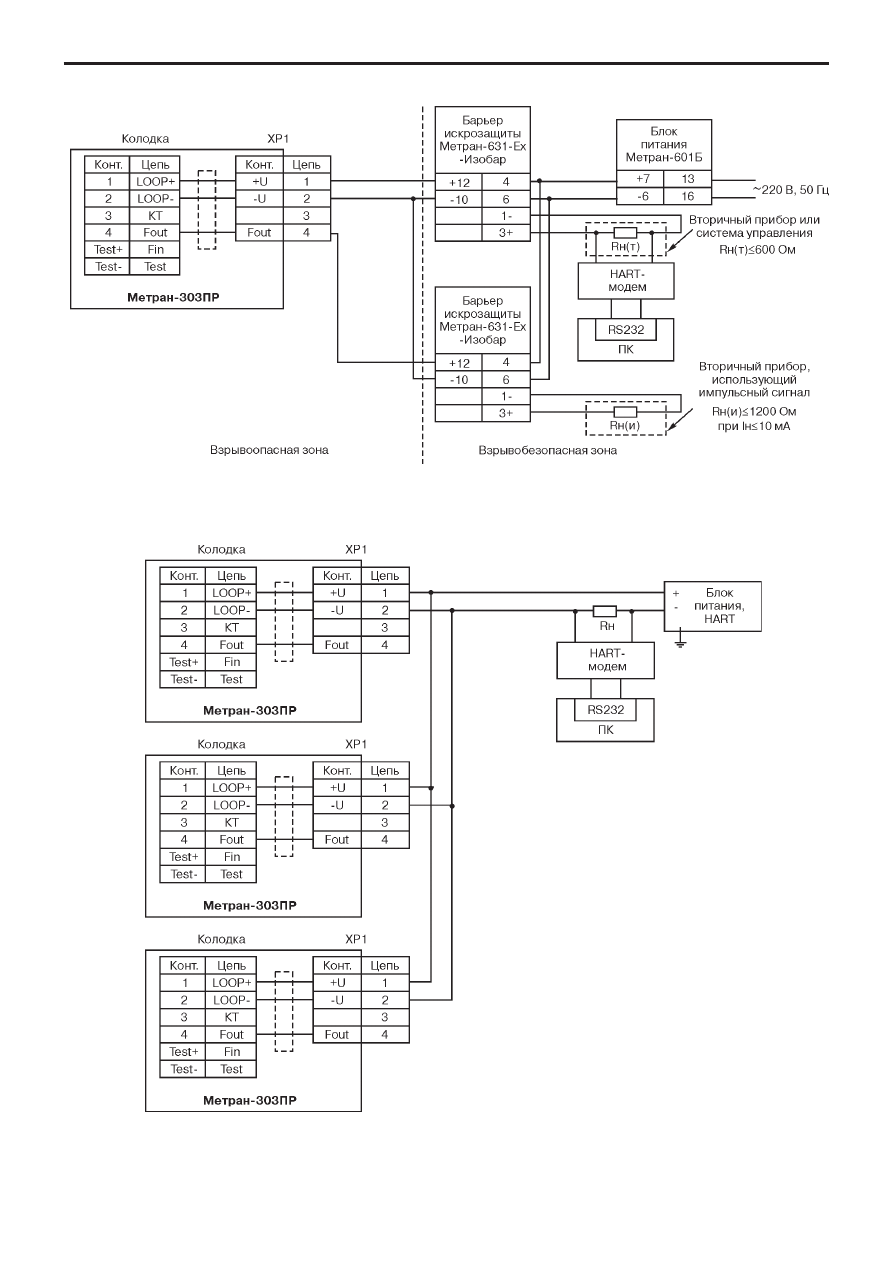

Рис.13. Многоточечный режим для преобразователей, использующих HARTсигнал

(не рекомендуется в случае требования искробезопасности).

Выходной ток блока питания должен быть не менее суммарного тока потребления всех преобразователей (4 мА каждый

преобразователь), максимальное значение тока потребления (бросок) в момент включения  25 мА на каждый преобразователь.

Рис.12. Схема подключения преобразователя взрывозащищенного исполнения

с блоком питания общепромышленного исполнения

при одноврмененном использовании всех сигналов.

Метран303ПР

151

КОМПЛЕКТ ПОСТАВКИ

$ преобразователь расхода

1 шт.

$ паспорт

1 шт.

$ руководство по эксплуатации

1 шт.

$ комплект монтажных частей

1 шт.

$ розетка

1 шт.

$ упаковка

1 шт.

В комплект поставки по специальному заказу могут

входить (см.раздел «Комплект для ремонта»):
$ запасное тело обтекания;
$ приспособление для демонтажа;
$ заглушка для замены тела обтекания при поверке;
$ вставка технологическая;
$ струевыпрямитель.

ПО HART$Master поставляется по отдельному заказу.

ПРИМЕР ЗАПИСИ ПРЕОБРАЗОВАТЕЛЯ ПРИ ЗАКАЗЕ

Метран303ПРЕх    50    А    0,01*    01    42**    Н    И    С    К1

1. Код исполнения преобразователя по взрывозащите:

Метран$303ПР $ общепромышленное;
Метран$303ПР$Ех $ взрывозащищенное.

2. Диаметр условного прохода преобразователя Dу, мм (табл.4).
3. Код конструктивного исполнения преобразователя (табл.1).
4*. Цена импульса выходного сигнала (табл.4 либо по разделу
«Параметры ТИ сигнала»);
5. Код исполнения по материалам проточной части (табл.10).

6**. Код наличия аналогового выходного сигнала:
42 $ с линейновозрастающей характеристикой (4$20 мА);
24 $ с линейноубывающей характеристикой (20$4 мА).
7. Код наличия цифрового сигнала по HART$протоколу (Н).
8. Код наличия ЖКИ (И).
9. Код электрического подключения:

$ сальниковый ввод (С);
$ штепсельный разъем (ШР).

10. Код КМЧ (табл.11).

ПЕРЕЧЕНЬ МАТЕРИАЛОВ ДЕТАЛЕЙ ПРЕОБРАЗОВАТЕЛЯ, КОНТАКТИРУЮЩИХ С ИЗМЕРЯЕМОЙ СРЕДОЙ

Таблица 10

Наименование детали

Код исполнения по материалам проточной части

01

02

Метран303ПРА (Dу 25...100 мм); Метран303ПР (Dу 250, 300 мм)

Фланец

Сталь 25

Сталь 12Х18Н10Т

Прокладка (для уплотнения фланцев)

Паронит ПОН или ПОН$А

Корпус, стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2 или 09Х16Н4Б

Кольцо (для уплотнения тела обтекания)

Резина ИРП$1338 или К$69

Прямой участок*:
   $ фланец
   $ труба

Сталь 25

См.табл.11

Сталь 12Х18Н10Т

См.табл.11

Метран300ПРВ (Dу 150, 200 мм)

Патрубок

Сталь 25

Сталь 12Х18Н10Т

Прокладка (для уплотнения патрубков)

Паронит ПОН или ПОН$А

Корпус, стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2 или 09Х16Н4Б

Кольцо (для уплотнения тела обтекания)

Резина ИРП$1338 или К$69

Прокладки (для уплотнения тела обтекания)

Фторопласт$4, сталь 12Х18Н10Т

Прямой участок:
   $ фланец
   $ патрубок
   $ труба

Сталь 25
Сталь 25

См.табл.11

Сталь 12Х18Н10Т
Сталь 12Х18Н10Т

См.табл.11

* Только для Метран$303ПР$А, по заказу.

ПОВЕРКА

Поверка производится имитационным или проливным

методом, согласно методике, утвержденной Госстандартом РФ
(см.раздел «Вихреакустические преобразователи расхода.
Особенности поверки»).

Межповерочный интервал $ 3 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение 18

месяцев со дня ввода преобразователя в эксплуатацию.

Средний срок службы преобразователя $ 12 лет.
Средняя наработка на отказ $ 50000 ч.

1

2

3

4

5

6

7

8

10

9

152

Метран303ПР

КОД КОМПЛЕКТА МОНТАЖНЫХ ЧАСТЕЙ ПРЕОБРАЗОВАТЕЛЯ

Таблица 11

Код комплекта

монтажных

частей

Перечень монтажных частей, входящих в комплект

Преобразователь исполнения А

(Dу 25...100 мм)

Преобразователь исполнения В

(Dу 150, 200 мм)

К0

Прокладки

Прокладки

К1

Фланцы специального исполнения, прокладки, гайки,
шайбы пружинные, шайбы круглые, шпильки

Фланцы  специального исполнения, патрубки,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К2

Прямой участок 2Dу, прямой участок 5Dу, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

Фланцы, прямой участок 2Dу, прямой участок 5Dу,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К3

Прямой участок 5Dу, прямой участок 10Dу, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

Фланцы, прямой участок 5Dу, прямой участок 10Dу,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К4

Фланцы по ГОСТ 12820$80 исполнения 1, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

$

Примечания:

1. Количество деталей, входящих в комплект монтажных частей, приведено в паспорте.
2. Преобразователи Dу 250 и 300 мм поставляются с комплектом монтажных частей по коду К0 или К4.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Рис.14. Преобразователь Метран303ПРВ, Dу 150, 200.

Вариант 1. С токоимпульсным выходным сигналом (базовое исполнение), а также с дополнительным токовым и/или цифровым

выходным сигналом.

Вариант 2. Дополнительно имеющий ЖКИ.
