Метран. Расходомеры, преобразователи, счетчики - часть 36





Метран303ПР

145

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Параметры потока жидкости:

температура

1...150°С;

давление

до 1,6 МПа;

вязкость

до 2·10

$6

 м

2

Минимальное давление, необходимое для обеспечения
работы преобразователя:

Рmin=3

∆Р+1,3Рнп(t),

где

∆Р, МПа (кгс/см

2

) $ потери давления на преобразователе

при расходе Q,
Рнп(t), МПа (кгс/см

2

) $ давление насыщенных паров жидкости

при ее фактической температуре t.
Параметры внешних факторов
Температура окружающего воздуха:

$ в исполнении без ЖКИ $40…70°С;
$с ЖКИ $10…70°С

Относительная влажность до 95% при температуре

≤35°С без

конденсации влаги.
Атмосферное давление 630...800 мм.рт.ст.
Напряженность внешнего переменного и постоянного
магнитного поля до 400 А/м.

Преобразователь удовлетворяет требованиям электромагнит$
ной совместимости согласно ГОСТ Р 51649 и ГОСТ Р 51522.

Преобразователь прочен к воздействию вибрации,
соответствующей исполнению N4 по ГОСТ12997.
Степень защиты от воздействия пыли и воды: IP65 по
ГОСТ14254$96.

z  Взрывозащищенность
Метран$303ПР имеет вид взрывозащиты «искробезопасная
электрическая цепь», уровня «особовзрывобезопасный»,
маркировка по взрывозащите ExiaIICT6X по ГОСТ Р51330.0 и
ГОСТ Р51330.10 (опция). Возможность установки во
взрывоопасных зонах, в т.ч. с образованием взрывоопасных
смесей категории IIС по ГОСТ 51330.11.

z  Электропитание
Электропитание преобразователя должно осуществляться от
внешнего источника постоянного тока. Напряжение питания, в
зависимости от исполнения преобразователя, должно
соответствовать значениям, приведенным в табл.6.
Питание преобразователей взрывозащищенного исполнения
производится от искробезопасных цепей барьеров или блоков
питания, имеющих вид взрывозащиты Exia. Максимальный ток
в цепи не должен превышать 120 мА .
Для питания преобразователей взрывозащищенного
исполнения с цифровым выходным сигналом необходимо
использовать блоки питания или барьеры, пропускающие HART$
сигнал.

Таблица 6

Исполнение
преобразователя

Напряжение питания, В

Минимальное

Максимальное

Общепромышленное

18

42

Взрывозащищенное

24

РЕКОМЕНДУЕМЫЕ ТИПЫ БЛОКОВ ПИТАНИЯ И БАРЬЕРОВ ИСКРОЗАЩИТЫ

Таблица 7

Исполнение преобразователя

Тип блока питания

Тип барьера искрозащиты

Производитель

Метран$303ПР,

Метран$303ПР$HART

Метран$602, $604

Метран$601Б

$

ЗАО ПГ "Метран"*

Метран$303ПР$Ех

Метран$602$Ех

Метран$632$Ех$Изобар

Метран$303ПР$Ех$HART

Метран$661$Smart

Метран$631$Ех$Изобар

D1010S (1к), D1010D (2к)

Valcom

9303/13$22$11;

9001/51$280$110$14

Stahl

* Подробная информация по блокам питания и барьерам искрозащиты в соответствующем разделе настоящего каталога.

z Потребляемая мощность преобразователя $ не более 1,5 Вт.

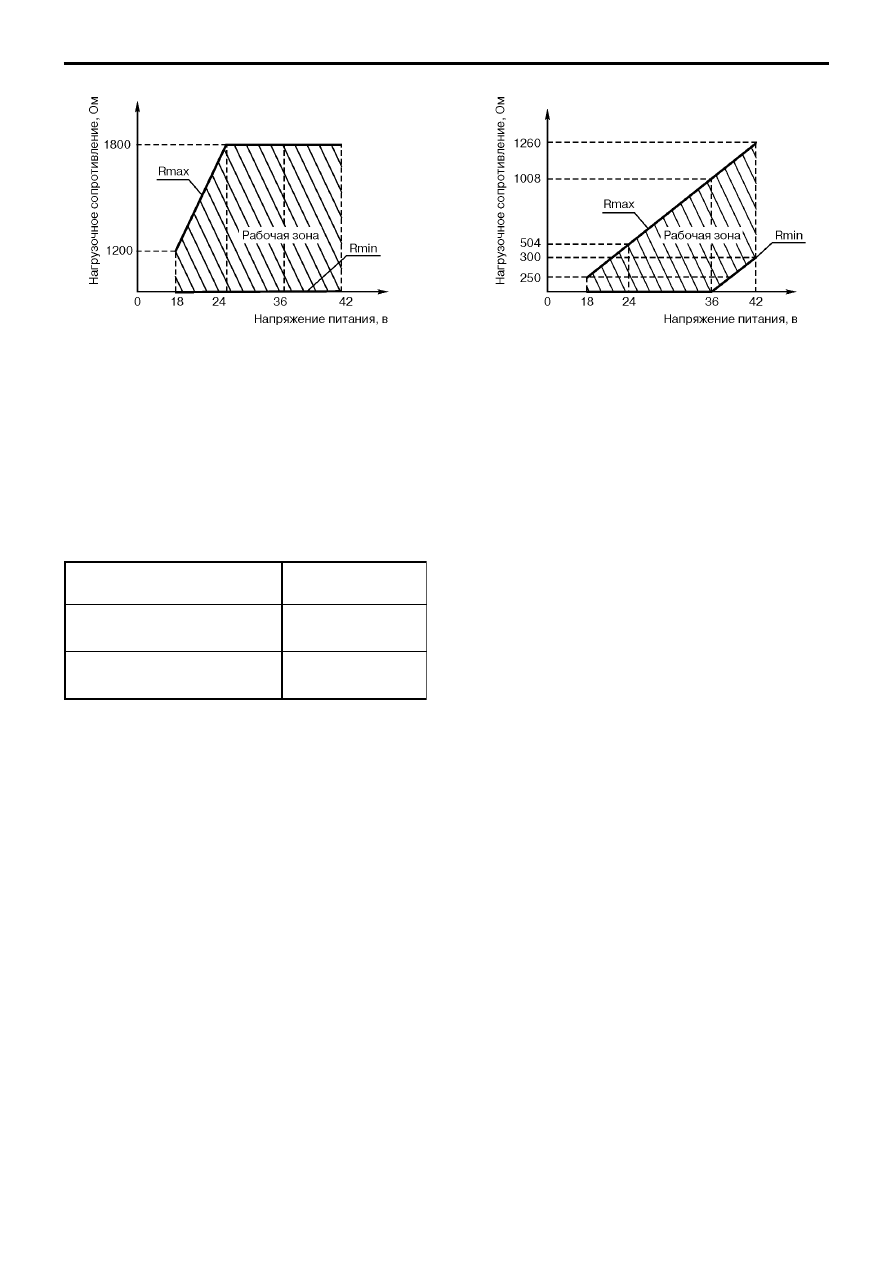

Предельные значения сопротивления нагрузки для различных выходных сигналов в зависимости от напряжения питания см.табл.8
и рис 1, 2.

Таблица 8

Напряжение питания U, В

Предельное сопротивление нагрузки, Ом

Примечание

Rmin

Rmax

Для ТИ сигнала

18…42

0

(U$6) / 0,01;  Rmax   1800

Для аналогового сигнала 4$20 (20$4) мА

18…36

0

42 (U$12)

36…42

50 (U$36)

18…42

250

При использовании

HART$сигнала

146

Метран303ПР

Рис.1. Для токоимпульсного выходного сигнала.

Рис.2. Для выходного сигнала 4$20 мА.

Для преобразователя с HART$сигналом Rmin=250 Ом.

МОНТАЖ НА ТРУБОПРОВОДЕ

Монтаж преобразователя осуществляется по типу

«Сэндвич»: путем уплотнения преобразователя между 2$мя
фланцами специальной конструкции (для исполнений А, В) либо
по ГОСТ 12820$80 (для исполнения А, а также Dу 250, 300) при
помощи шпилек и гаек с шайбами (см.рис.14$16).

Длины прямолинейных участков в зависимости от

предвключенных гидравлических сопротивлений приведены в
табл.9.

Таблица 9

Частота и амплитуда вибрации в месте установки

преобразователя не должны превышать 10Гц и 0,05 мм
соответственно.

Преобразователи взрывозащищенного исполнения

могут эксплуатироваться во взрывоопасных зонах помещений
и наружных установок согласно главе 7.3 ПУЭ и др.
нормативным документам, регламентирующим применение
электрооборудования во взрывоопасных условиях.

Габаритные и присоединительные размеры

преобразователя в зависимости от исполнения см. табл.12.

Запрещается установка преобразователей в

затапливаемых подземных теплофикационных камерах и
помещениях.

МОНТАЖ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Кабели и провода, соединяющие преобразователь и

вторичные приборы, рекомендуется прокладывать в
металлорукавах или металлических трубах.

Рекомендуется применение контрольных кабелей с

резиновой или пластмассовой изоляцией, сигнальных кабелей
с полиэтиленовой изоляцией.

Рекомендуется применение экранированного кабеля

с изолирующей оболочкой при нахождении вблизи мест
прокладки линии связи электроустановок мощностью более
0,5 кВА. В качестве сигнальных цепей могут быть использованы
изолированные жилы одного кабеля , при этом сопротивление
изоляции должно быть не менее 50 МОм.

Не допускается располагать линии связи

преобразователя с внешними устройствами вблизи силовых
кабелей.

Длина линий связи для импульсного выходного

сигнала не должна превышать 200 м, сопротивление каждой
жилы  не более 20 Ом.

Длина линий связи для токового и цифрового

выходных сигналов не должна превышать 1500 м, во
взрывоопасной зоне  1000 м.

Подключение внешних цепей преобразователя через

сальниковый ввод (код электрического подключения
преобразователя «С») производить кабелем с наружным
диаметром 8…10 мм.

При использовании встроенного во вторичный прибор

источника питания он должен быть гальванически развязан от
остальных цепей; электромонтаж проводить двух$ или
трехжильным кабелем (например, РПШМ$2х0,35, РПШМ$
3х0,35).

При использовании автономного источника питания

электромонтаж проводить двухжильным кабелем (например,
РПШМ$2х0,35  или МКШ$2х0,35). Допускается использовать
отдельные провода с сечением жилы 0,35 мм

2

.

Тип гидравлического сопротивления

Длины прямолинейных

участков, до/после

Коническое сужение с конусностью
до 30°, круглое колено, полностью
открытый вентиль или шаровой кран

5Dу/2Dу

Прямое колено, грязевик, фильтр,
группа колен, регулирующая
арматура*

10Dу/5Dу*

* При монтаже преобразователя после данных

местных сопротивлений рекомендуется устанавливать
струевыпрямители (см.раздел «Комплект для ремонта»). В
случае применения струевыпрямителей допускается
сокращение длин прямолинейных участков до 5Dу/2Dу.

По отдельному заказу возможна поставка

преобразователя в комплекте с прямолинейными участками
соответствующих типоразмеров (КМЧ К2, К3 см.табл.10, 11).

Допускается монтаж на горизонтальном,

вертикальном или наклонном трубопроводе при условии, что
весь объем прямолинейных участков и проточная часть
полностью заполнены жидкостью. В трубопроводе не должен
скапливаться воздух. Не рекомендуется установка
преобразователей на нисходящих участках трубопроводов.

Внутренний диаметр трубопровода, на котором

устанавливается преобразователь расхода Метран$303ПР,
должен соответствовать приведенному в табл.13. В противном
случае, прилегающие к преобразователю участки
трубопроводов необходимо заменить на прямые участки
соответствующей длины из труб, указанных в табл13. или
использовать прямые участки, входящие в КМЧ, который
определяется при заказе.

Перечень труб, рекомендуемых для изготовления

прямолинейных участков, см. табл.13.

Во время работы преобразователя запорная

арматура, установленная перед и после преобразователя вне
прямолинейных участков, должна быть полностью открыта.

Метран303ПР

147

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПРЕОБРАЗОВАТЕЛЯ

Общие положения
Для преобразователей с сальниковым вводом

провода присоединять к колодке.

Минимальное суммарное сопротивление всех

нагрузок в системе управления для преобразователей с HART$
сигналом должно составлять не менее 250 Ом, максимальное $
определяется параметрами используемого блока питания или
барьера искрозащиты.

HART$коммуникатор и HART$модем при

использовании преобразователей с HART$сигналом могут быть
подключены к любой точке токовой петли.

При использовании аналогового выходного сигнала

для преобразователя общепромышленного исполнения
нагрузку допускается подключать как к положительному, так и
к отрицательному выводу блока питания.

При одновременном совместном использовании

аналогового и токоимпульсного выходных сигналов для
преобразователя общепромышленного исполнения, нагрузку
по аналоговому сигналу подключать только к положительному
выводу блока питания.

В настоящем каталоге приведены схемы соединений

преобразователя с применением блоков питания и барьеров
искрозащиты производства ПГ «Метран».

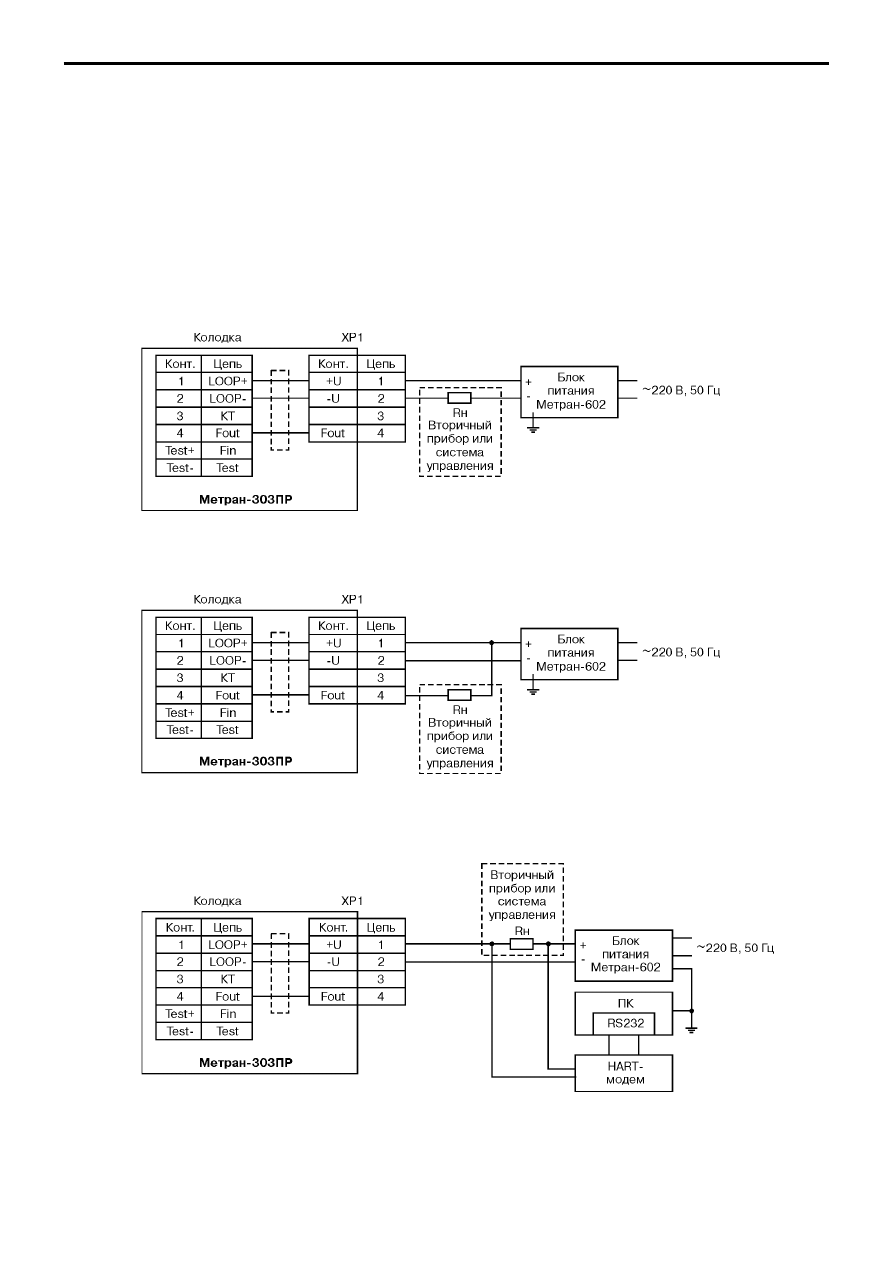

Рис.5. Схема подключения преобразователя общепромышленного исполнения

при использовании цифрового выходного сигнала.

Рис.3. Схема подключения преобразователя общепромышленного исполнения

при использовании токового выходного сигнала.

Рис.4. Схема подключения преобразователя общепромышленного исполнения

при использовании токоимпульсного выходного сигнала.

148

Метран303ПР

Рис.6. Схема подключения преобразователя общепромышленного исполнения

при одновременном использовании всех выходных сигналов.

Рис.7. Схема подключения преобразователя взрывозащищенного исполнения

с взрывозащищенным блоком питания

при использовании токового выходного сигнала.

Рис.8. Схема подключения преобразователя взрывозащищенного исполнения

с блоком питания общепромышленного исполнения

при использовании токового выходного сигнала.
