Метран. Расходомеры, преобразователи, счетчики - часть 50





201

Rosemount 3095MV

Параметры измеряемой среды

Название измеряемой среды

       газ                          жидкость                      пар

Плотность

в усл. тех. проц.:                                 Н.У.:

Вязкость

Перепад давления

мин                         ном                         макс

Расход

мин                         ном                         макс

Давление избыточное

мин                         ном                         макс

Температура

мин                         ном                         макс

Температура окружающего воздуха

Термопреобразователь сопротивления (ТСП) Pt100

Наличие ТСП Pt100

       да                       нет

Максимальная скорость потока

Защитный карман

       да                       нет

Тип защитного кармана

       ввертной         приварной            фланцевый

Резьба присоединения к процессу

Материал трубопровода (марка стали)

Длина погружной части ТСП

Длина соединительного кабеля для ТСП

       0,53                 3,66                 7,32                 22,86

Требования к датчику 3095

На выходе расходомера требуется получать расход в

Основная относительная погрешность измерения расхода, не более, %

Исполнение по взрывозащите

       искробезопасная цепь
       взрывонепроницаемая оболочка
       общепромышленное исполнение

Эксплуатация датчика

       отдельно                          в составе узла учета

Длина одной импульсной линии (если требуется изготовить)

Опции:
       Жидкокристаллический (ЖК) индикатор
       Вентильный блок
       Монтажный кронштейн для крепления датчика 3095
       Приварная бобышка для крепления ТСП на трубопроводе
       HART$коммуникатор
       Конфигурационное ПО
       HART$конвертор 333 (обеспечивает 3 дополнительных
       сигнала 4$20 мА )

       встроенный                     удаленный
       трехвентильный            пятивентильный
       на 2" трубе                       на панели

       Шеф$монтаж, пусконаладочные работы (сервисная услуга)

Примечания

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА МНОГОПАРАМЕТРИЧЕСКОГО ДАТЧИКА ROSEMOUNT 3095(MV)

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

сП

сСт

Нм

3

кг/ч

м

3

кгс/см

2

кПа

Предприятие:

Дата:

Адрес:

Лист №

Контактное лицо:

Тел/факс/e$mail:

Объект:

Позиция

Количество

Нм

3

кг/ч

кг/м

3

кПа

°С

°С

м/с

м

202

Диафрагмы для расходомеров

Диафрагмы для расходомеров

(ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4, 8.586.52005*,

МИ 26382001, РД50411)

Диаметр условного прохода трубопровода
Dу: от   20  до  1200 мм  в зависимости от типа
и исполнения диафрагмы
Условное давление в трубопроводе Ру
до 10 МПа
Надежность конструкции
Беспроливная поверка в любом
региональном центре  стандартизации  и
метрологии
Межповерочный интервал  1 год

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

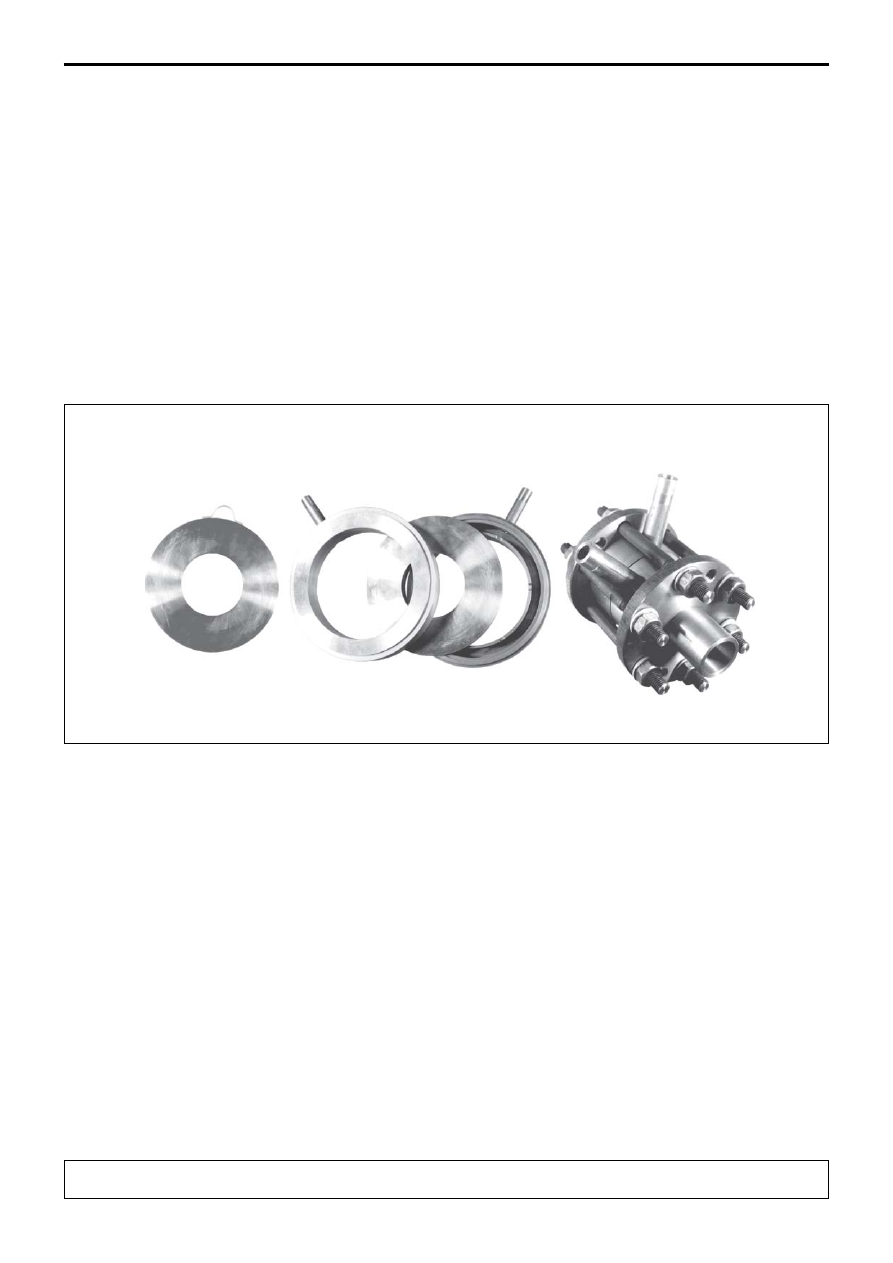

Диафрагмы (сужающие устройства)

предназначены в комплекте с датчиками разности
давлений для измерения расхода жидкостей, пара,
газов методом переменного перепада давлений.

* ГОСТы 8.586.1, 8.586.2, 8.586.3, 8.586.4,

8.586.5$2005 введены взамен ГОСТов 8.563.1,
8.563.2, 8.563.3$97.

В течение 2007 г. допускается

изготавливать диафрагмы по ГОСТ 8.563$97.

Диафрагмы для расходомеров

203

В зависимости от конструкции, износоустойчивости, способа установки, условного давления Ру и диаметра условного

прохода трубопровода Dу диафрагмы подразделяются на:

1. ДКС по ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4,  8.586.5$2005 $ диафрагма камерная стандартная, устанавливаемая во

фланцах трубопровода.

2. ДБС по ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4,  8.586.5$2005 $ диафрагма бескамерная стандартная, устанавливаемая

во фланцах трубопровода.

3. ДФК (разработана по типу ДКС для Dу < 50 мм) $ диафрагма фланцевая, камерная, имеет оригинальную конструкцию,

которая позволяет сочетать камерный способ отбора давления и фланцевое соединение.

4. Специальные диафрагмы по РД 50411:

Специальные исполнения диафрагм ДКС, ДБС, ДФК в зависимости от Dу приведены в табл.1.

Таблица 1

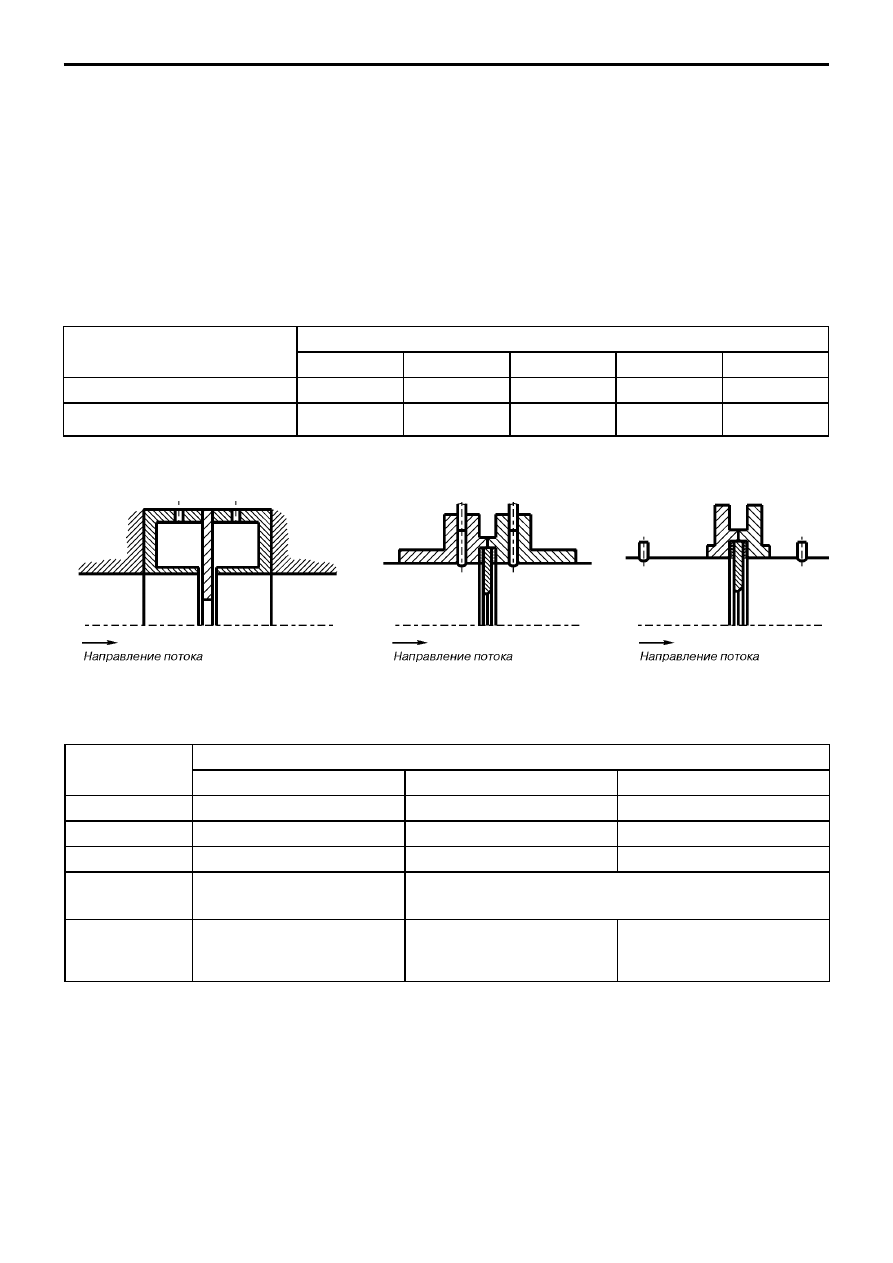

СПОСОБЫ ОТБОРА ДАВЛЕНИЯ

Рис.1.1.

Угловой с кольцевыми щелями.

Рис.1.2.

Фланцевый.

Рис.1.3.

Трехрадиусный.

Таблица 2

Тип диафрагмы

Способ отбора давления

Угловой с кольцевыми щелями

Фланцевый

Трехрадиусный

ДКС

+

$

$

ДБС

+

+

+

ДФК

+

$

$

Достоинства
способа

Удобство применения $ не нужно
сверлить стенку трубопровода

Диаметры отверстий для отбора давления существенно больше по
сравнению с угловым способом, поэтому влияние шероховатости и
вероятность засорения гораздо ниже

Недостатки способа

Очень малые диаметры отверстий
для отбора давления, поэтому
велика вероятность засорения и
велико влияние шероховатости

$

Необходимость дополнительного
сверления 2$х отверстий в стенке
трубопровода

Специальное исполнение

Dу, мм

20...40

50...100

30...40

50...500

300...1000

С коническим входом

ДФК

ДКС

$

$

$

Износоустойчивые (стандартные со
снятой фаской по входной кромке)

$

$

ДФК

ДКС

ДБС

204

Диафрагмы для расходомеров

ДИАФРАГМЫ ДКС

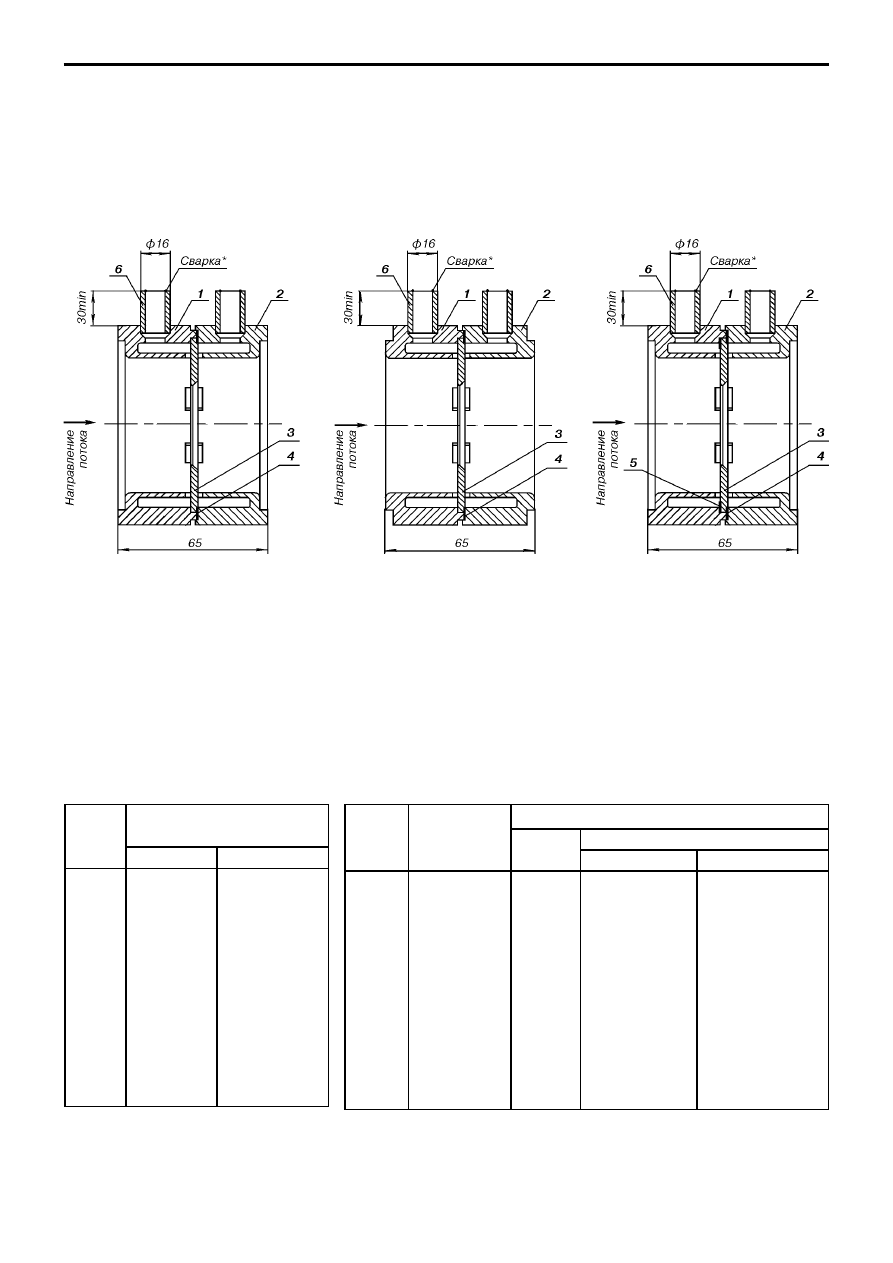

Конструктивные исполнения ДКС

Конструктивные исполнения ДКС $ см.рис.2.1, 2.2, 2.3 по МИ 2638$2001. Габаритные размеры $ см.рис.3.2а и табл.3.3 по

МИ 2638$2001 (толщина дифрагмы Е определяется при расчете диафрагм в специализированной программе).

Отбор давления среды в корпуса кольцевых камер ДКС выполняется через кольцевую щель.
Номенклатура ДКС приведена в табл.3, 4, конструктивное исполнение определяется при заполнении опросного листа.

Рис.2.1.

Исполнение 1.

Рис.2.2.

Исполнение 2.

Рис.2.3.

Исполнение 3.

Обозначение диафрагм типа ДКС

Таблица 3

Рекомендуемые диаметры цилиндрической части

диафрагм типа ДКС

Таблица 4

Условный

проход

Dу, мм

Обозначение диафрагмы

при условном давлении Ру, МПа

до 0,6

свыше 0,6 до 10

50
65
80

100
125
150
175
200
225
250
300
350
400
450
500

ДКС 0,6 $ 50
ДКС 0,6 $ 65
ДКС 0,6 $ 80
ДКС 0,6 $ 100
ДКС 0,6 $ 125
ДКС 0,6 $ 150
ДКС 0,6 $ 175
ДКС 0,6 $ 200
ДКС 0,6 $ 225
ДКС 0,6 $ 250
ДКС 0,6 $ 300
ДКС 0,6 $ 350
ДКС 0,6 $ 400
ДКС 0,6 $ 450
ДКС 0,6 $ 500

ДКС 10 $ 50
ДКС 10 $ 65
ДКС 10 $ 80
ДКС 10 $ 100
ДКС 10 $ 125
ДКС 10 $ 150
ДКС 10 $ 175
ДКС 10 $ 200
ДКС 10 $ 225
ДКС 10 $ 250
ДКС 10 $ 300
ДКС 10 $ 350
ДКС 10 $ 400
ДКС 10 $ 450
ДКС 10 $ 500

Условный

проход,

Dу, мм

Длина

цилиндрической

части отверстия,

мм

Диаметр трубопровода, мм

Наружный

Dн, мм

Внутренний D20 при Ру

до 2,5 МПа

свыше 2,5 до 10 МПа

50
65
80

100
125
150

(175)

200

(225)

250
300
350
400

(450)

500

от 0,265 до 1
от 0,36 до 1,06
от 0,43 до 1,44
от 0,52 до 1,7
от 0,65 до 2,08
от 0,77 до 2,58
от 0,94 до 3,08
от 1,06 до 3,76
от 1,19 до 4,24
от 1,33 до 4,74
от 1,59 до 5,3
от 1,85 до 6,34
от 2,09 до 7,38
от 2,35 до 8,36
от 2,6 до 9,4

57
76
89

108
133

159

194
219
245
273
325
377
426
480
530

от 50 до 53
свыше 53 до 73
свыше 73 до 86
свыше 86 до 105
свыше 105 до 130
свыше 130 до 155
свыше 155 до 189
свыше 189 до 213
свыше 213 до 237
свыше 237 до 266
свыше 266 до 317
свыше 317 до 369
свыше 369 до 418
свыше 418 до 470
свыше 470 до 520

от 50 до 54
свыше 54 до 73
свыше 73 до 84
свыше 84 до 103
свыше 103 до 127
свыше 127 до 152
свыше 152 до 185
свыше 185 до 210
свыше 210 до 233
свыше 233 до 261
свыше 261 до 310
свыше 310 до 360
свыше 360 до 407
свыше 407 до 461
свыше 461 до 510

По спецзаказу возможно резьбовое исполнение.
$ корпус плюсовой кольцевой камеры;
$ корпус минусовой кольцевой камеры;
3 $ диафрагма;
4, 5 $ уплотнительные прокладки;
6 $ патрубок (под сварку).

Номенклатура ДКС по МИ 2638$2001
