Метран332

125

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА СЧЕТЧИКА ПАРА МЕТРАН332

Предприятие:

__________________________________________________________________________________________________________________________________________

Адрес:

_________________________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________________________

Контактное лицо:

_____________________________________________________________________________________________________________________________________

Телефон/факс:

_________________________________________________________________________________________________________________________________________

Дата:

______________________________________

Стр.

______________________________________

 Измеряемая среда

Объект установки

Температура окружающей среды

Режим работы

Степень сухости насыщенного пара

Диаметр трубопровода, Dу, мм

Значение расхода,
(указать единицы изм.)

 Мин.

 Ном.(рабочий)

 Макс.

Давление среды,
(указать избыточное или абсолютное)

 Мин.

 Ном.

 Макс.

Температура среды, °С

 Мин.

 Ном.

 Макс.

Режим**: Qmax при Pmin, Tmin

Режим**: Qmin при Pmax, Tmax

Барометрическое давление, мм.рт.ст.

Комплект монтажных частей
("измерительная линия")

Возможность имитационной поверки

Длина линии связи между датчиком и
вычислителем, м

Количество, шт.

Примечания

Постоянный

Прерывистый*

Насыщенный пар

Перегретый пар

Да

Нет

Требуется

Не требуется

Требуется

Не требуется

Возможен

Не возможен

Возможен

Не возможен

м

3

/ч (т/ч),

кгс/см

2

* При наличии прерывистого режима в графе "Примечание" указать его периодичность.
** Два данных пункта введены в опросный лист с целью определния возможности так называемых "перекрестных" режимов,

когда:
$ максимальный расход пара идет при минимальных давлении и температуре;
$ минимальный расход пара идет при максимальных давлении и температуре.

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Суть вихреакустического принципа измерения расхода состоит в измерении скорости потока путем определения

частоты образования вихрей за телом обтекания, установленным в проточной части преобразователя расхода. Определение частоты
вихреобразования производится при помощи ультразвука, имеющего частоту 1МГц ("ультразвуковое детектирование вихрей").

z

Долговременная стабильность метрологических

характеристик в условиях высокого содержания

ферромагнитных примесей и механических загрязнений

измеряемой среды, обусловленная:

$ принципом действия, не использующим магнитные

поля;

$ эффектом "самоочищения" проточной части

преобразователя, выполненной из стали 12Х18Н10Т;

$ отсутствием футеровки проточной части

материалами, подверженными деформациям в процессе

монтажа и эксплуатации

Широкий динамический диапазон

Измерение объемного расхода и объема воды,

водных растворов, пластовых вод

Код ОКП 42 1364

Серия вихреакустических преобразователей  расхода  предназначена для измерения объемного расхода и объема

водопроводной, теплофикационной, технической воды, водных растворов, пластовых вод с вязкостью не более
2 сСт.

Сферы применения:

$ системы коммерческого учета тепловой энергии, ГВС, ХВС на объектах коммунального хозяйства и промышленности;
$ системы технологического контроля, АСУТП, АСКУЭ в различных отраслях промышленности.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА, ПРИСУЩИЕ ВСЕМ ПРИБОРАМ ДАННОЙ СЕРИИ

z

Надежная работа в области малых значений расходов,

благодаря температурной коррекции расходной характеристики

2 утвержденные методики поверки: проливная и имитационная

z

Оперативная диагностика и возможность поверки

непосредственно на трубопроводе

100%$ное обеспечение соосности при монтаже, благодаря

конструктивным решениям КМЧ

Самодиагностика

Широкая гамма стандартных выходных сигналов для связи с

вторичными устройствами

Вихреакустические преобразователи расхода

Метран0300ПР, Метран0320,

Метран0305ПР, Метран0303ПР

126

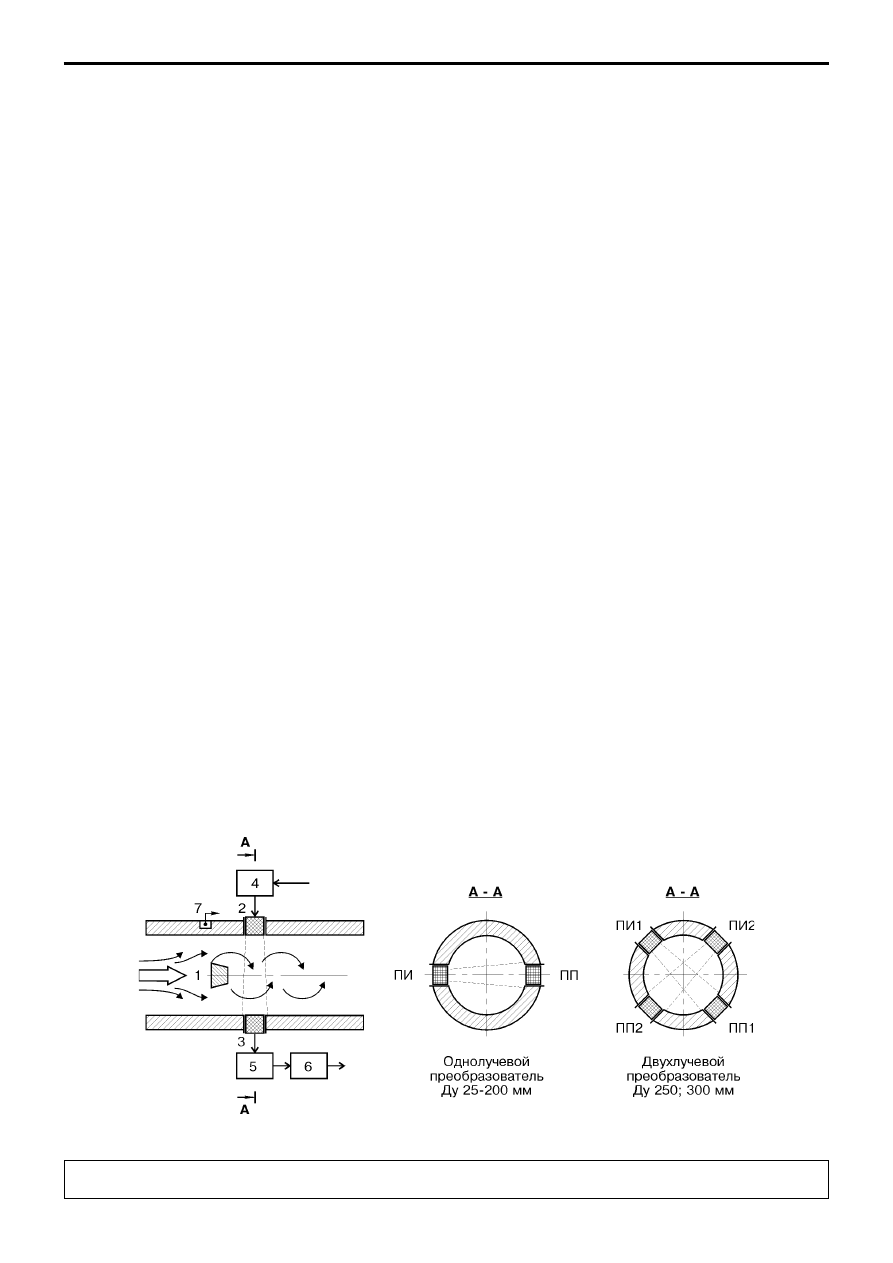

Преобразователь представляет собой моноблочную

конструкцию, состоящую из проточной части и электронного
блока. В корпусе проточной части расположены: тело обтекания
$ призма трапецеидального сечения (1), пьезоизлучатели ПИ
(2), пьезоприемники ПП (3) и термодатчик (7).

Электронный блок включает в себя генератор (4),

фазовый детектор (5), микропроцессорный адаптивный фильтр
с блоком формирования выходных сигналов (6),
смонтированные на печатной плате.

Для контроля работы пребразователей Метран$300ПР,

Метран$320, Метран$305ПР на колодке установлены 2
светодиода $ зеленый и красный. Зеленый светодиод
сигнализирует о нормальной работе преобразователя, при этом
частота мигания соответствует частоте следования импульсов
выходного сигнала преобразователя. Красный светодиод
загорается при возникновении нештатной ситуации: расходе,
меньшем 0,8Qmin или хаотичном характере процесса
вихреобразования, который возможен, в частности, при
попадании посторонних предметов на тело обтекания.

У пребразователя Метран$303ПР светодиодная

диагностика отсутствует. Диагностические сообщения
выводятся на ПК по HART$протоколу.

Тело обтекания (ТО) установлено на входе жидкости в

проточную часть. При обтекании ТО потоком жидкости за ним
образуется вихревая дорожка, частота следования вихрей в
которой с высокой точностью пропорциональна скорости
потока, а, следовательно, и расходу.

За ТО в корпусе проточной части диаметрально

противоположно друг другу установлены стаканчики, в которых
собраны ультразвуковой пьезоизлучатель (ПИ) и пьезоприемник
(ПП).

В зависимости от типа преобразователи имеют

2 конструктивных исполнения:

$ однолучевые преобразователи $ одна пара

ПИ$ПП (Dу 25$200 мм);

$ двухлучевые преобразователи $ две пары ПИ$ПП (Dу

250, 300 мм).

От генератора на ПИ подается переменное

напряжение, которое преобразуется в ультразвуковые
колебания. При прохождении через поток, в результате
взаимодействия с вихрями, ультразвуковые колебания
модулируются по фазе. На ПП модулированные ультразвуковые
колебания вновь преобразуются в напряжение, которое
подается на фазовый детектор.

На фазовом детекторе определяется разность фаз

между:

$ сигналами с ПП и опорного генератора $ для

однолучевых преобразователей;

$ сигналами с ПП первой и второй пары пьезоэлементов

$ для двухлучевых преобразователей.

Напряжение на выходе фазового детектора по частоте

и амплитуде соответствует частоте и интенсивности следования
вихрей, которая, в силу пропорциональности скорости потока,
является мерой расхода.

Для фильтрации случайных составляющих сигнал с

фазового детектора подается на микропроцессорный
адаптивный фильтр и, затем, в блок формирования выходных
сигналов. Для повышения достоверности показаний при
обработке сигнала вычисляется дисперсия периода колебаний
вихрей.

Для расширения динамического диапазона в область

малых расходов, где характеристика преобразователя
нелинейна и зависит от температуры теплоносителя,
применяется температурная коррекция. Для этого в корпусе
проточной части установлен термодатчик, сигнал от которого
вводится в программу вычисления расхода.

Проточная часть преобразователя изготовлена из

нержавеющей стали и обработана по высокому классу чистоты
поверхности, что минимизирует образование отложений и тем
самым стабилизирует метрологические характеристики.

Для проведения периодической поверки по

беспроливной (имитационной) методике ТО выполнено
съемным.

Электронный блок размещен в отдельном корпусе,

соединенном с проточной частью трубчатым кронштейном.
Внутри трубчатого кронштейна проходят провода, соединяющие
плату электроники с пьезоэлементами.

Преобразователи в базовом исполнении имеют в

обязательном порядке импульсные выходные сигналы

На боковой стороне корпуса электронного блока

располагаются штепсельный разъем или сальниковый
кабельный ввод, которые служат для соединения
преобразователей с вторичными приборами (вычислителями)
и источниками питания. Корпус закрыт крышками, уплотнение
которых производится резиновыми прокладками, что
обеспечивает его герметичность.

ОСОБЕННОСТИ ПОВЕРКИ

Поверка вихреакустических преобразователей

расхода может производиться 2$я методами: проливным и
беспроливным (имитационным). Обе методики утверждены
Госстандартом РФ.

Поверка имитационным методом производится в 2

этапа:

$ измерение характерного размера тела обтекания

(ТО) и сравнение с паспортным значением;

$ определение периода выходного сигнала

преобразователя и сравнение его с образцовым значением.

На первом этапе поверки ТО извлекается из проточной

части преобразователя. Возможно извлечение ТО
непосредственно на трубопроводе  без демонтажа
преобразователя.

Далее преобразователь поверяется с помощью

комплекта аппаратуры, имеющегося в каждом региональном

центре Госстандарта (генератор сигналов, частотомер,

осциллограф, вольтметр цифровой, магазин сопротивлений,

секундомер)   или с помощью портативного имитатора расхода

Метран$550ИР (по импульсным выходным сигналам)

непосредственно на месте эксплуатации.

Проведение поверки проливным методом

производится на образцовой расходомерной установке,

обеспечивающей пределы относительной погрешности

измерений объема не более ±0,3%.

127

128

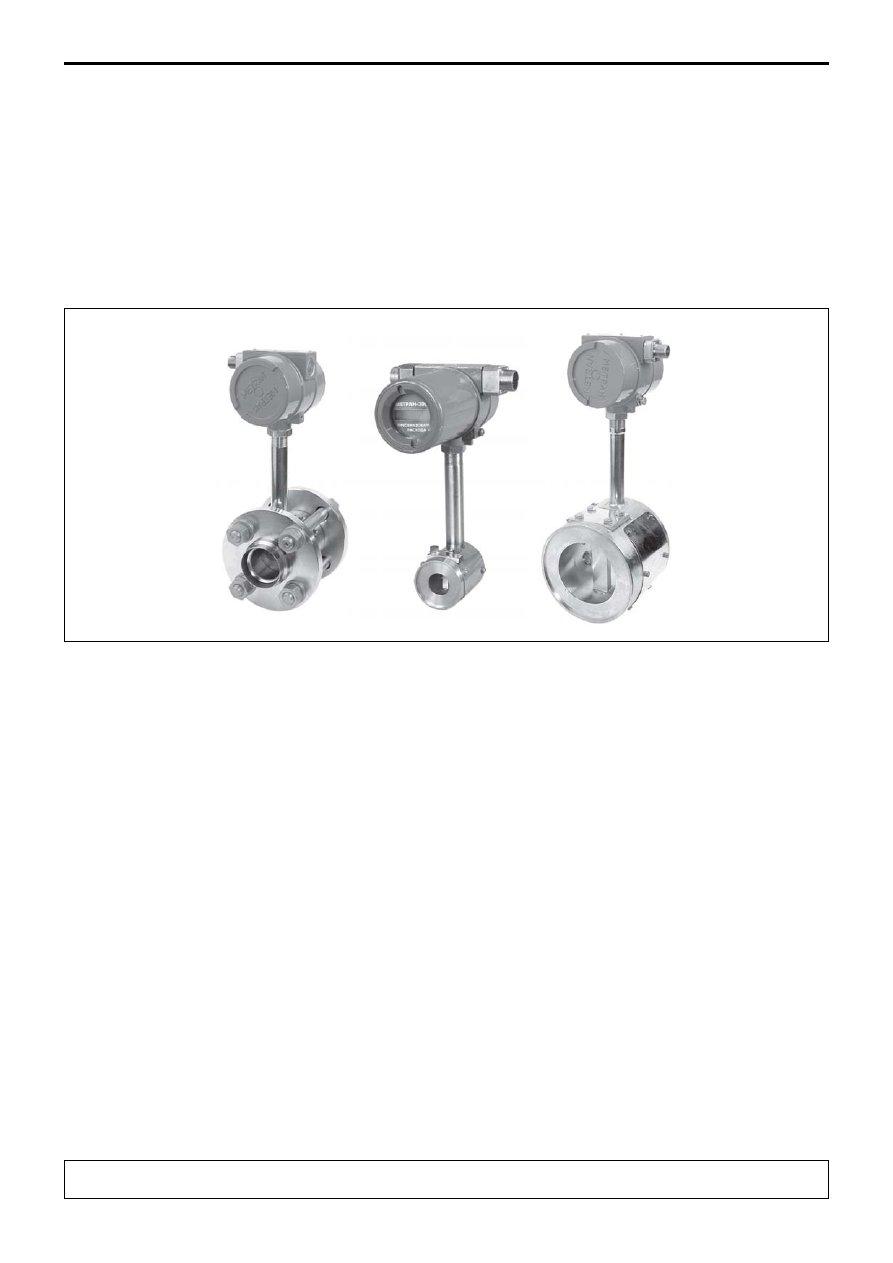

Метран300ПР

Преобразователь расхода

вихреакустический Метран300ПР

Применение: в системах коммерчес

кого учета тепловой энергии, ГВС, ХВС, а также
для технологических измерений расхода воды
и водных растворов в промышленности, в т.ч в
составе АСУТП.

Используется в составе счетчиков тепла

Метран$400, Метран$420, счетчика$расходомера
Метран$310Р, выпускаемых Промышленной
группой "Метран", а также в составе счетчиков
тепла, сертифицированных и производимых
другими предприятиями (счетчики тепла СПТ 941К,
СПТ 961К, СТД, ТСК$5, ТВМ$Вымпел, Водолей$М,
Эльф, Карат$ТМК.10, ТЭКОН$17Т).

Внесен в Госреестр средств измерений под

№16098$02, сертификат №12877.

С а н и т а р н о $ э п и д е м и о л о г и ч е с к о е

заключение №74.50.02.421.П.000816.08.01

Сертификат соответствия ГОСТР 51649$

2000 п5.5 (требования к электромагнитной
совместимости) №РОССRU.АЯ14.Н00144.

Измеряемые среды: вода (теплофикационная,
питьевая, техническая, дистиллированная и
т.п.), водные растворы, кроме абразивных,
вязкостью до 2·10

6

 м

2

/с (2 сСт)

Диапазон температур измеряемой среды

1…150°С

Избыточное давление измеряемой среды

до 1,6 МПа

Диаметр условного прохода присоединяемого
трубопровода 25…300 мм
Пределы измерения расхода

0,18…2000 м

3

Динамический диапазон 1:100
Пределы относительной погрешности измерения
объема до ±1,0%
Выходные сигналы:
 импульсные (базовые);
 унифицированный токовый 05, 020,
420 мА (опция);
 цифровой интерфейс RS485/HART (опция);
 3хстрочный ЖКИ (опция)
Питание от источника пост.тока стабили
зированным напряжением от 16 до 36 В
Межповерочный интервал  4 года
ТУ 42130261258082496

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z
