Метран332

Измеряемая среда: насыщенный пар со
степенью сухости Х=0,7…1,0; перегретый
пар
Диаметр условного прохода Dу датчика

32, 50, 80, 100, 150 мм

Пределы измерений объемного расхода

6...5000 м

/ч

Динамический диапазон по расходу 1:30
Предел относительной погрешности
измерений объема пара ±1,5%
Предел относительной погрешности
измерений массы и тепловой энергии пара
±2,5%
Исполнение обыкновенное (Метран336,
Метран334)
Связь с внешними устройствами
вычислительной техники
Внесен в Госреестр средств измерений под
№2360304, сертификат №17382
ТУ4213034125808242001
Экспертное заключение Госэнергонадзора
о возможности применения в целях
коммерческого учета №285ТС

Счетчик пара Метран$332 предназначен

для измерения объемного расхода, избыточного
давления и температуры пара, вычисления
массового расхода и массы пара, тепловой
энергии и тепловой мощности, потребленной
(отпущенной) с паром в соответствии с МИ 2451$
98 и "Правилами учета тепловой энергии и
теплоносителя".

Сфера применения: паровые котельные,

технологические процессы различных отраслей
промышленности, использующие пар низких и
средних параметров.

Состав счетчика пара:

$ многопараметрический датчик Метран$336 с
КМЧ;
$ устройство микровычислительное Метран$334 с
КМЧ;
$ измерительные линии (комплект прямолинейных
участков 5Dу/3Dу).

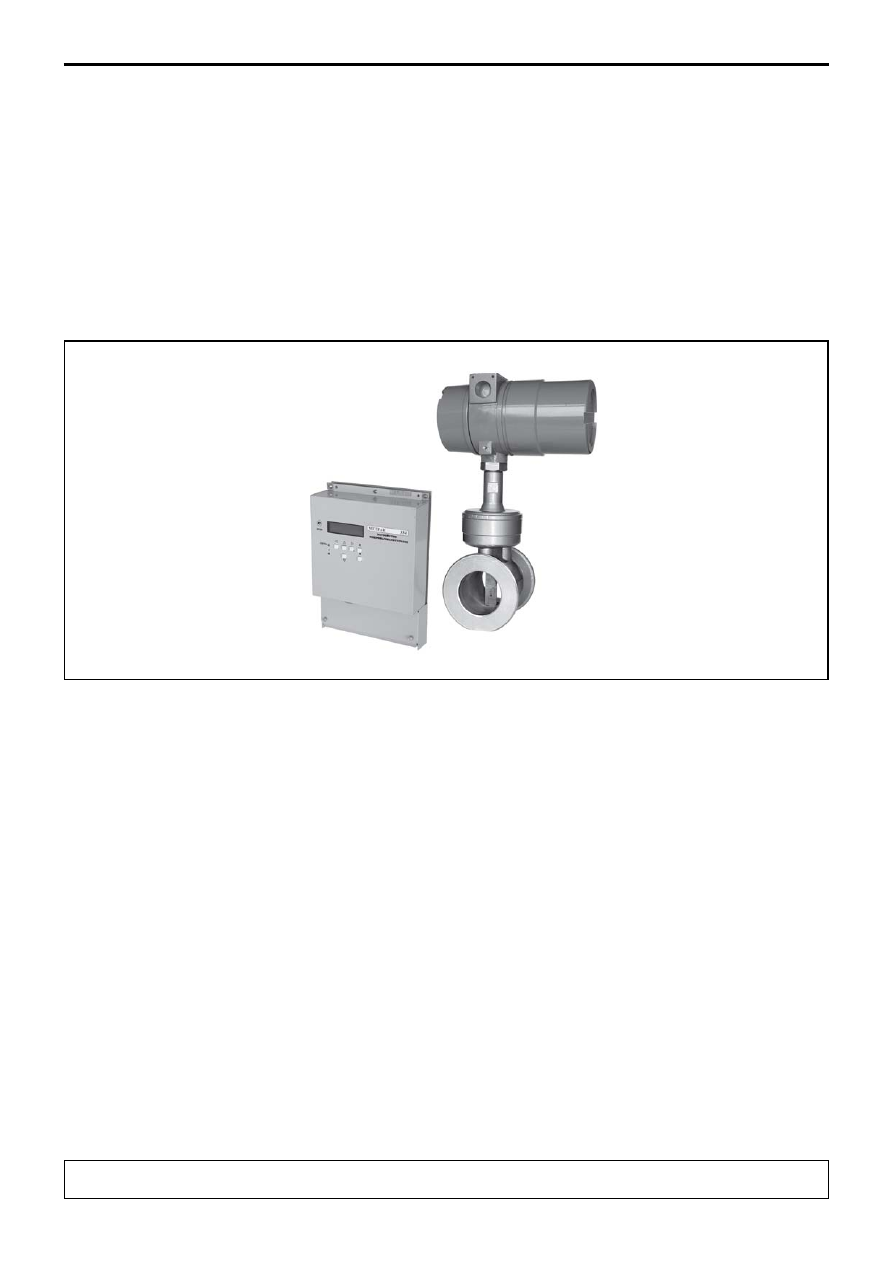

Счетчик пара вихревой

Метран332

Коммерческий учет насыщенного и перегретого пара Т

≤≤≤≤≤200°С в открытых

системах (без возврата конденсата) на объектах ЖКХ и промышленности

z
z

Метран332

123

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Измеряемая среда

Таблица 15

Параметры измеряемой среды:

$ температура 100...200°С;
$ избыточное давление в трубопроводе 8

...1,6 МПа.

Динамический диапазон по расходу 1:30

Пределы измерений объемного расхода

Таблица 16

Измеряемая среда

Код по структуре заказа

Сухой насыщенный пар (со степенью сухости 1,0...0,7)

Перегретый пар

Диаметр условного прохода

датчика Dу, мм

Расход пара,

минимальный, Fmin**

номинальный, Fном

максимальный, Fmax

32*

160

265

530

500

1000

100

1250

2500

150

2500

5000

/ч

Потери давления на датчике не превышают:

0,145

ρρρρρ

МПа,

где

$ плотность пара при РУ, кг/м

;

F $ объемный расход пара при РУ, м

/ч;

d $ внутренний диаметр проточной части датчика, мм.

* Датчик Dу 32 устанавливается в трубопровод Dу 50.
** При F < Fmin возможен переход счетчика на работу в договорном режиме (см.общую часть, раздел "Договорной режим").

Вычисление массы и тепловой энергии
Расчет массы пара и тепловой энергии, потребленной (отпущенной) с паром, производится в сответствии с МИ2451$
98 по формулам:

Мп =

ρρρρρ

Vп, кг;

Qп = 10

Мп

(hпhхв)

где:

Мп, кг $ масса пара;
Qп, ГДж $ тепловая энергия, переносимая с паром;

п, кг/м

$ плотность пара;

Vп, м

$ объем пара;

hп и hхв, кДж/кг $ энтальпия пара и энтальпия холодной воды соответственно.

Метрологические характеристики

Таблица 17

Основная допускаемая

погрешность измерений

Параметр

Предел

Относительная, %

Объемный расход, объем

±1,5

Масса, тепловая энергия, тепловая мощность

±2,5

Вычисление массы и тепловой энергии

±0,1

Преобразование кодовых сигналов датчика в
показания на дисплее

±0,1

Время

±0,01

Абсолютная

Избыточное давление, МПа

±0,008(Р+0,1),

где Р $ измеренное давление, МПа

Температура, °С

±0,5

124

Метран332

Индицируемые и архивируемые параметры

Таблица 18

Наименование параметра

Индикация на дисплее

вычислителя*

Запись

в архив

Тип архива

Регистрация

на принтере

Вывод на внешний

интерфейс (ПК, сеть)

Текущее значение расхода,
объемного,
массового, т/ч

+
+

$
$

+
+

Текущее значение температуры
пара, °С

Текущее значение избыточного
давления пара,

Текущее значение тепловой
мощности,
ГДж/ч
Гкал/ч

+
+

$
$

+
+

Текущие дата и время

Среднее значение температуры
пара***, °С

Среднее значение избыточного
давления***,

Объем пара за отчетный период***,

Часовой,

суточный,
месячный

Масса пара за отчетный период***,
т

Количество потребленной тепловой
энергии за отчетный период***,
ГДж
Гкал

+
+

Константа Тхв, °С

Время работы, час, мин.:

$ суммарное за отчетный
период***, t

$ в режиме, tреж.

$ в договорном режиме, tдог.

Признаки НС

Дата создания записи

Настройки (установки)

кгс/см

* Емкость отсчетного устройства (дисплея) $ 8 десятичных разрядов.
** Текущие значения расхода, температуры, избыточного давления индицируются как средние за интервал времени 10 с.
*** Информация отображается на дисплее вычислителя только за прошедшие сутки, месяц (месяцы).

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ СЧЕТЧИКА (ДАТЧИКА*)

Счетчик Метран332 160 1,6 Н К1

1. Наименование изделия: счетчик пара вихревой (датчик многопараметрический).
2. Тип изделия.
3. Максимальный объемный расход при РУ, м

/ч (табл.16).
