Метран331, Метран332

117

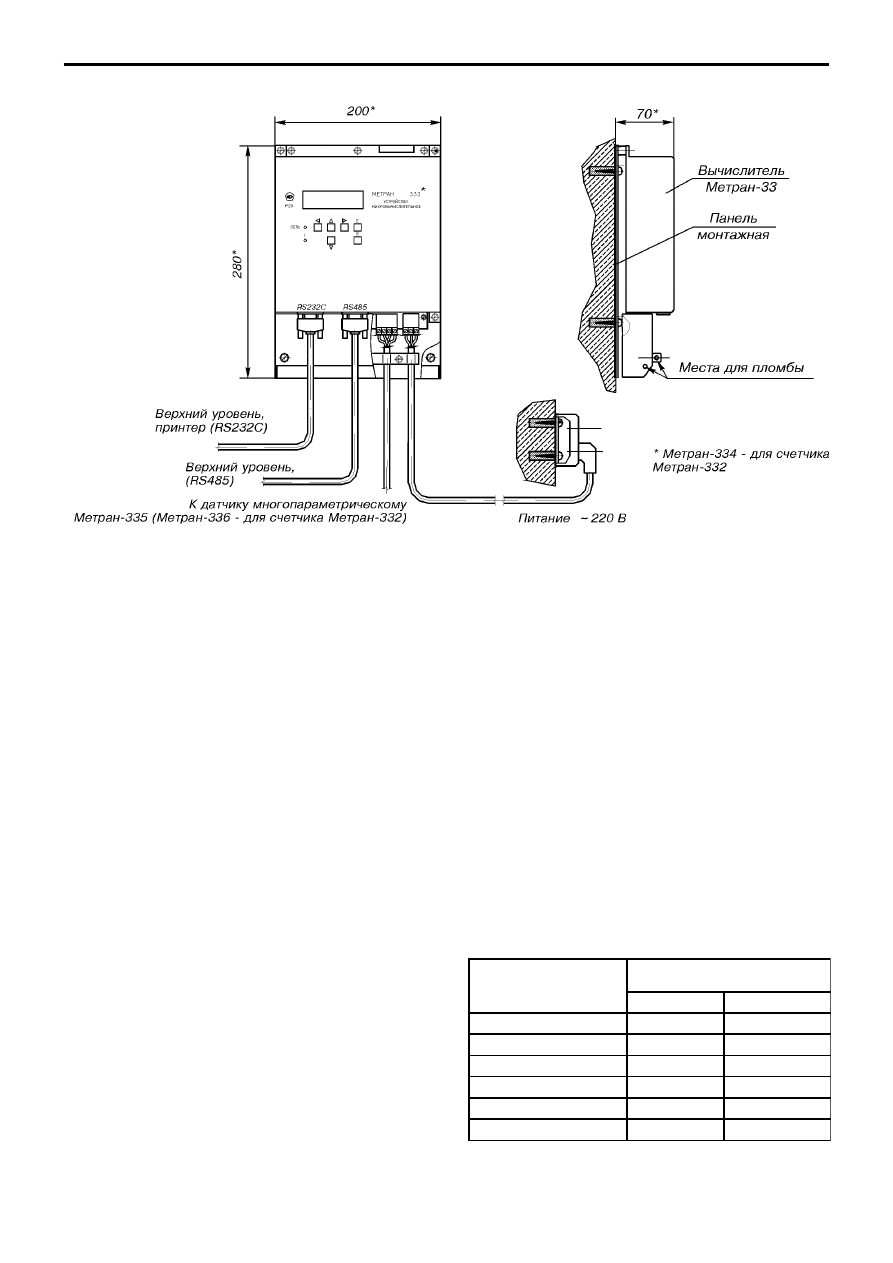

Рис.16. Вычислитель Метран$333 (Метран$334).

ПОВЕРКА

Поверка вихревых счетчиков газа (пара) производится

по каналам расхода, температуры, давления в комплекте с
микровычислительным устройством в соответствии с
утвержденной методикой поверки.

Поверка многопараметрических датчиков по каналу

расхода может производиться 2$я методами: проливным и
беспроливным (имитационным). Обе методики утверждены
Госстандартом РФ.

Поверка имитационным методом производится в

следующей последовательности:
измерение характерного размера ТО и диаметра проточной
части, последующее вычисление геометрического
коэффициента, сравнение геометрического коэффициента с
паспортным значением;

Необходимость имитационной поверки по каналу

расхода оговаривается при заказе с тем, чтобы необходимые
геометрические параметры датчика были внесены в Паспорт.

Проведение поверки проливным методом

производится на образцовой расходомерной установке,
обеспечивающей пределы относительной погрешности
измерения объема не более ±0,3%. Рабочая среда $ воздух.

Поверка многопараметрических датчиков по каналам

температуры и давления производится с помощью
стандартного набора образцовых средств и приспособлений.

Поверка микровычислительного устройства

производится с помощью имитатора сигналов
многопараметрических датчиков Dymetic$2712И.

НАДЕЖНОСТЬ СЧЕТЧИКОВ
МЕТРАН331, МЕТРАН332

Средняя наработка на отказ $ 50 000 ч.
Средний срок службы счетчика $ не менее 12 лет при условии
соблюдения требований действующей эксплуатационной
документации.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ в течение 12 мес. со дня ввода в

эксплуатацию, но не более 24 мес. с даты изготовления.

КОМПЛЕКТ ПОСТАВКИ CЧЕТЧИКА

$ датчик многопараметрический Метран$335 (Метран$336) с

КМЧ (исполнение определяется заказом);

$ вычислитель Метран$333 (Метран$334);

$ руководство по эксплуатации на датчик;

$ руководство по эксплуатации на вычислитель;

$ методика поверки счетчика СПГК. 5155.000.00МП

(СПГК.5158.000.00МП);

$ паспорт;

$ дискета с программным обеспечением.

В КМЧ датчика Метран335, Метран336 входят:

Таблица 7

Наименование

Состав КМЧ в зависимости от

исполнения (кода)

К0

К1

Фланец

Гайка

Шпилька

Прокладка

Линия измерительная

Технологическая вставка

118

Метран331

Счетчик газа вихревой

Метран331

Коммерческий учет 10и газовых сред

на объектах ЖКХ и промышленности

Измеряемая среда: природный газ, сжатый
воздух, технические газы
Диаметр условного прохода Dу датчика 32,
50, 80, 100, 150 мм
Пределы измерений объемного расхода
при Рабочих Условиях 6…5000 м

/ч

Динамический диапазон по расходу 1:30
Пределы относительной погрешности
измерений объема, приведенного к
Стандартным условиям ±1,5%
Исполнения:
Метран335: обыкновенное или
взрывозащищенное 1ExdIIВТ6 (Вн);
Метран333: обыкновенное
Связь с внешними устройствами
вычислительной техники
Внесен в Госреестр средств измерений под
№2319104, сертификат №17377
ТУ4213034125808242001

z
z

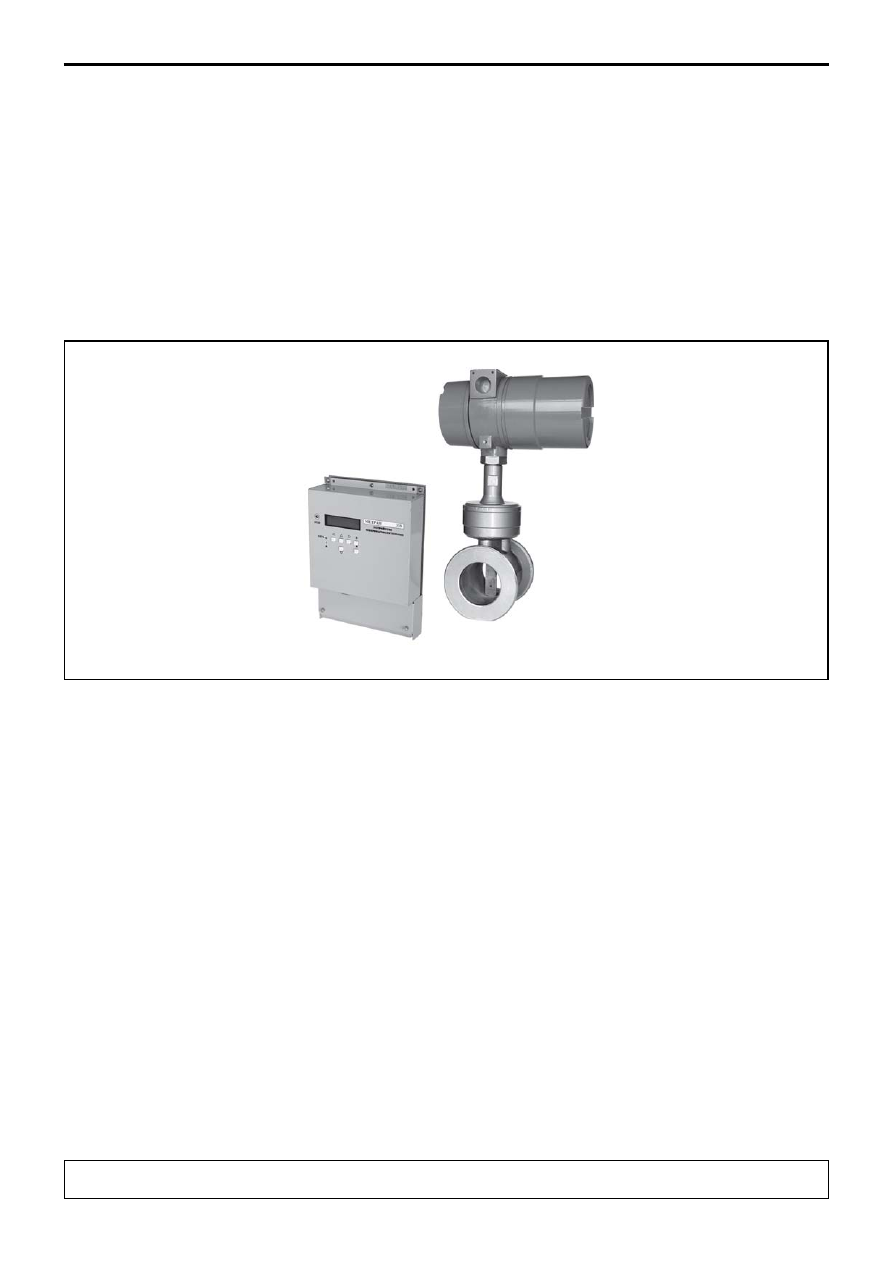

Счетчик газа Метран$331 предназначен для

измерения объемного расхода, избыточного

давления и температуры газа, вычисления расхода

и объема газа, приведенных к Стандартным

условиям в соответствии с ГОСТ 2939$63 и

ГОСТ 30319.2$96 (для природного газа).

Сфера применения: газовые котельные,

технологические установки (печи, металлурги$

ческие агрегаты, и т.д), ГРС, ГРП и т.д.

Состав счетчика газа:

$ многопараметрический датчик Метран$335 с

КМЧ;

$ устройство микровычислительное Метран$333 с

КМЧ;

$ измерительные линии (комплект прямолинейных

участков 5Dу/3Dу).

Метран331

119

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Параметры измеряемой среды

Таблица 9

Измеряемая среда

Таблица 8

Измеряемая среда

Код по структуре заказа

Природный газ

Этан

Метан

Этилен

Аммиак

Азот

Оксид углерода СО

Диоксид углерода СО

Сжатый воздух

Аргон Ar

Температурный диапазон, °С

Код по структуре

заказа

от $20 до 60

от $40 до 60 $ для горючих газов

от $40 до 150 $ для негорючих газов

Избыточное давление в трубопроводе

до 8 · 10

...1,6 МПа

Динамический диапазон по расходу

1:30

Пределы измерений расхода при рабочих условиях (РУ) и

исполнения по давлению приведены в табл.10, 11
соответственно.

Таблица 10

Диаметр условного прохода

датчика Dу, мм

Расход газа при РУ,

минимальный, Fmin**

номинальный, Fном

максимальный, Fmax

32*

160

265

530

500

1000

100

1250

2500

150

2500

5000

/ч

* Датчик Dу 32 устанавливается в трубопровод Dу 50.
** При F < Fmin возможен переход счетчика на работу в договорном режиме (см.общую часть, раздел "Договорной режим").

Приведение к стандартным условиям

Расчет расхода газа, приведенного к Стандартным условиям, производится по формуле:

= F

(Р

+0,101325)Т

/(КсжТ

0,101325), м

/ч,

где:
F

, нм

/ч $ расход при стандартных условиях (Т=293,15К; Р=0,101325 МПа);

, м

/ч $ расход при рабочих условиях;

, МПа $ рабочее избыточное давление;

, К $ абсолютная температура при рабочих условиях;

, К $ абсолютная температура при стандартных условиях (293,15К);

Ксж $ коэффициент сжимаемости газа, определяемый в соответствии с ГОСТ 2939$63 и ГОСТ 30319.2$96.

Таблица 11

...0,25

Параметр

Исполнение по давлению

Максимальное рабочее избыточное давление, МПа

0,25

0,6*

1,0*

1,6*

Диапазон рабочих избыточных давлений, МПа

0,2...0,6

0,3...1,0

0,5...1,6

* Для данных диапазонов избыточного давления возможно снижение минимального предела измеряемого расхода (Fmin).

Метрологические характеристики

Таблица 12

Основная допускаемая

погрешность измерений

Параметр

Предел

Относительная, %

Расход (объем) при РУ

±1,0

Расход (объем) при CУ

±1,5

Приведение к СУ (вычисление)

±0,1

Преобразование кодовых сигналов датчика в
показания на дисплее

±0,1

Время

±0,01

Абсолютная

Избыточное давление, МПа

±0,008(Р+0,1),

где Р $ измеренное давление, МПа

Температура, °С

±0,5

120

Метран331

Наименование параметра

Индикация на дисплее

вычислителя*

Запись

в архив

Тип архива

Регистрация

на принтере

Вывод на внешний

интерфейс (ПК, сеть)

Текущее значение объемного
расхода газа**,
Fру
Fну

+
+

$
$

+
+

Текущее значение температуры
газа**, Т, °С

Текущее значение избыточного
давления газа**,

Текущее время и дата

Объем газа при РУ***,

Часовой,

суточный,
месячный

Объем газа при СУ***,

Среднее значение температуры
газа***, °С

Среднее значение избыточного
давления***,

Константы для расчета Ксж.

Время работы, час, мин.:

$ суммарное за отчетный
период***, t

$ в режиме, tреж.

$ в договорном режиме, tдог.

Признаки НС

Дата создания записи

Настройки (установки)

кгс/см

Потери давления на датчике не превышают

0,145

ρρρρρ

МПа,

где

$ плотность газа при РУ, кг/м

;

F $ расход газа при РУ, м

/ч;

d $ внутренний диаметр проточной части датчика, мм.

Индицируемые и архивируемые параметры

Таблица 13

нм

кгс/см

, МПа

/ч

* Емкость отсчетного устройства (дисплея) $ 8 десятичных разрядов.
** Текущие значения расхода, температуры, избыточного давления индицируются как средние за интервал времени 10 с.
*** Информация отображается на дисплее вычислителя только за прошедшие сутки, месяц (месяцы).

Исполнение по взрывозащите

Таблица 14

Составной элемент счетчика

Маркировка взрывозащиты

Код по структуре заказа

Многопараметрический датчик Метран$335

ExdIIВT6 $

"взрывонепроницаемая оболочка" (опция)

Вн

Микровычислительное устройство Метран$333

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ СЧЕТЧИКА

Счетчик Метран 331 160 0,6 07 Вн* С К1

1. Наименование изделия: счетчик газа вихревой (датчик многопараметрический)*.
2. Тип изделия.
3. Максимальный расход при РУ, м

/ч (табл.10).

4. Максимальное рабочее избыточное давление, МПа (табл.11).
5. Код измеряемой среды (табл.8, согласовать).
6. Код наличия взрывозащищенного исполнения.
7. Код исполнения по температуре измеряемой среды (табл.9).
8. Код КМЧ (табл.7).

* Датчик Метран$335 взрывозащищенного исполнения выпускается:

$ в климатическом исполнении "С";
$ в климатическом исполнении "Т" в диапазоне температур $40...60°С.
