Метран. Расходомеры, преобразователи, счетчики - часть 27





Метран331, Метран332

109

Вихревые счетчики газа Метран331

и пара Метран332

Коммерческий учет 11ти газов, сухого насыщенного

и перегретого пара в промышленности и коммунальном хозяйстве.

Измерение объемного расхода, избыточного давления, температуры среды

производится в "одной точке"  многопараметрическим датчиком

ОСНОВНЫЕ ПРЕИМУЩЕСТВА, ПРИСУЩИЕ ВСЕМ ПРИБОРАМ ДАННОЙ СЕРИИ

Одновременное измерение 3$х параметров среды (F,

P, T) одним многопараметрическим датчиком, что
обеспечивает:
$ исключение дополнительных погрешностей,
возникающих при раздельном монтаже первичных
датчиков;
$ исключение промежуточных аналоговых
преобразований и обусловленных ими дополнительных
погрешностей;
$ существенное сокращение кабельных линий и врезок
в трубопровод, удобство монтажа

Широкий динамический диапазон

Снижение потерь давления по сравнению с сужающими

устройствами и турбинными расходомерами

Отсутствие подвижных элементов в проточной части

z

2  утвержденные методики поверки: проливная и

имитационная

Самодиагностика

2 протокола обмена с устройствами верхнего уровня:

оригинальный $ Dymetic и стандартный $ Modbus ASCII

z

Диспетчерские сети сбора данных с количеством

счетчиков от 2 до 256 шт.

СОСТАВ СЧЕТЧИКОВ

Счетчики являются составными изделиями, включающими в себя:

$ датчик многопараметрический Метран$335 (Метран$336);

$ устройство микровычислительное (вычислитель) Метран$333 (Метран$334);

$ измерительные линии (комплект прямолинейных участков 5Dу/3Dу) $ опция.

110

Метран331, Метран332

НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ФУНКЦИОНАЛЬНЫХ БЛОКОВ СЧЕТЧИКА

I. ДАТЧИК МНОГОПАРАМЕТРИЧЕСКИЙ МЕТРАН335, МЕТРАН336

Назначение:

$ измерение объемного расхода газа при рабочих условиях (РУ);
$ вычисление объема газа при РУ;
$ измерение температуры газа;
$ измерение избыточного давления среды;
$ передача измеренных значений параметров на
вычислительное устройство.

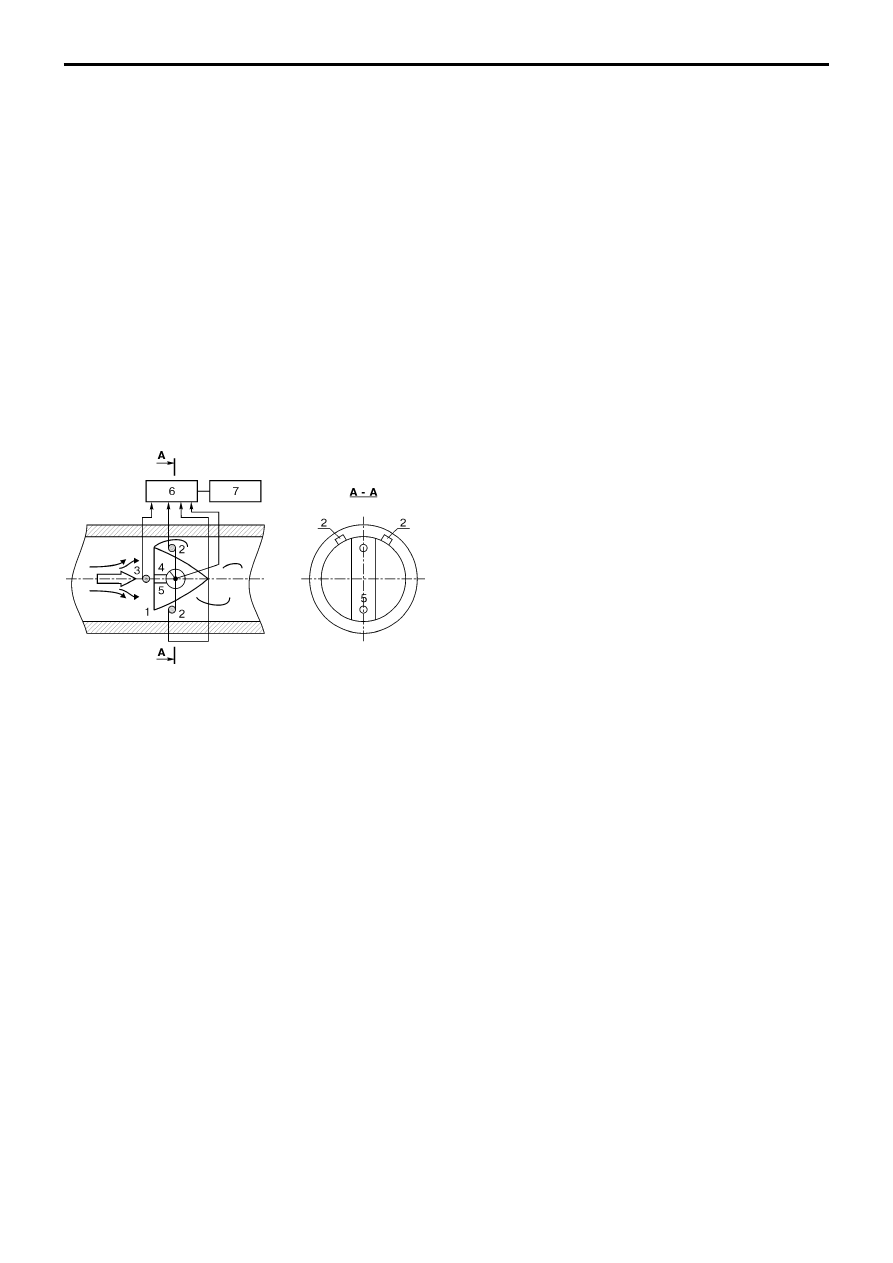

Устройство и принцип действия
Суть вихревого принципа измерения расхода состоит

в измерении скорости потока путем определения частоты
образования вихрей за телом обтекания, установленным в
проточной части преобразователя расхода. Определение
частоты вихреобразования производится при помощи двух
пьезодатчиков, фиксирующих пульсации давления в зоне
вихреобразования ("съем сигнала по пульсациям давления").

За телом обтекания, по направлению потока газа,

симметрично расположены два пьезоэлектрических
преобразователя пульсаций давления 2.

При протекании потока газа (пара) через проточную

часть датчика за телом обтекания образуется вихревая дорожка,
частота следования вихрей в которой с высокой точностью
пропорциональна скорости потока, а, следовательно, и расходу.
В свою очередь, вихреобразование приводит к появлению за
телом обтекания пульсаций давления среды. Частота пульсаций
давления идентична частоте вихреобразования и, в данном
случае, служит мерой расхода.

Пульсации давления воспринимаются

пьезоэлектрическими преобразователями, сигналы с которых
в форме электрических колебаний поступают на плату
цифровой обработки, где происходит вычисление объемного
расхода и объема газа при РУ и формирование выходных
сигналов по данным параметрам в виде цифрового кода.

Преобразователь избыточного давления 3

тензорезистивного принципа действия размещен перед телом
обтекания вблизи места его крепления. Он осуществляет
преобразование значения избыточного давления потока в
трубопроводе в электрический сигнал, который с выхода
мостовой схемы преобразователя поступает на плату цифровой
обработки.

Термопреобразователь сопротивления платиновый 4

размещен внутри тела обтекания. Для обеспечения
непосредственного контакта ТСП со средой в теле обтекания
выполнены отверстия 5. Электрический сигнал
термопреобразователя также подвергается цифровой
обработке.

Плата цифровой обработки 6, содержащая два

микропроцессора, производит обработку сигналов
преобразователей пульсаций давления, избыточного давления
и температуры, в ходе которой обеспечивается фильтрация
паразитных составляющих, обусловленных влиянием вибрации,
флуктуаций давления и температуры потока, и происходит
формирование выходных сигналов многопараметрического
датчика по расходу, объему при РУ, давлению и температуре в
виде цифрового кода Выходные сигналы передаются на
вычислитель 7.

Проточная часть датчика и тело обтекания выполнены

из стали 12Х18Н10Т.

II. МИКРОВЫЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО (ВЫЧИСЛИТЕЛЬ) МЕТРАН333, МЕТРАН334

Назначение:

$ преобразование информации о значениях расхода, объема,
температуры и избыточного давления при Рабочих условиях,
полученной в цифровом виде от многопараметрического
датчика, в показания дисплея;
$ вычисление учетных параметров: объемного расхода и объема
при Стандартных условиях (газ), массового расхода, массы и
тепловой энергии (пар);
$ архивирование данных по часам, суткам и месяцам;
$ передача информации на устройства вычислительной техники
и в сеть сбора данных.

Дополнительные
функциональные возможности:

$ формирование и вывод на дисплей и устройства верхнего
уровня журнала событий (нештатные ситуации (НС),
несанкционированное вмешательство, корректировка часов
реального времени);
$ измерение и отображение на дисплее суммарного времени
включенного состояния счетчика и времени работы в режиме;
$ сигнализация о сбое в работе со светодиодной индикацией
на передней панели и вывод на дисплей признаков НС;
$ сохранение архивной информации не менее 5 лет, в т.ч и при
перерывах в электропитании;
$ автоматическое тестирование технического состояния
счетчика при включении питания и перезапуске;
$ кодовая защита от несанкционированного доступа;
$ электрическое питание многопараметрического датчика.

Конструктивно датчик представляет собой моноблок,

состоящий из корпуса проточной части и электронного блока.
В корпусе проточной части датчика размещены первичные
преобразователи объемного расхода, избыточного давления и
температуры (рис.1).

Электронный блок представляет собой плату

цифровой обработки сигналов первичных преобразователей,
заключенную в корпус.

Измерение расхода газа реализовано на вихревом

принципе действия. На входе в проточную часть датчика
установлено тело обтекания 1.

Метран331, Метран332

111

Архивирование данных

Архивирование данных производится при отсутствии

нештатных ситуаций (НС) (см. "Признаки аварии и
вмешательства"), при этом фиксируется "время работы в
режиме" (t реж.)

Содержание архивов для конкретного типа счетчиков

см.разделы "Метран$331", "Метран$332".

Характеристика архивов

Таблица 1

Договорной режим:
В случае падения расхода ниже установленного

минимального значения допускается работа счетчиков в
договорном режиме. Значение расхода принимается равным
установленному договорному значению: F = Fдог.

При работе счетчиков в договорном режиме в архивах

производится совместное накопление времени
t реж и t дог.

Сервисные функции вычислителей:

$ просмотр констант датчика;
$ выбор требуемых параметров работы;
$ получение протокола работы счетчика,
$ просмотр и распечатка НС.

Управление сервисными функциями осуществля$ется

с помощью 4$х меню:
$ "протокол";
$ "журнал событий";
$ "установки";
$ "константы".

Меню "Установки" предназначено для изменения

параметров, доступных пользователю. В частности, имеется
возможность задания:
$  для Метран331: типа газа*, плотности, молярной (либо
объемной) доли СО2, N2, (для природного газа),
барометрического давления;
для Метран332: режима "Насыщенного" или "Перегретого"
пара*,  Тхв, степени сухости пара, барометрического давления;
$ пределов измерений расхода*, температуры*, давления*,
договорного значения расхода Fдог.
$ параметров обмена с устройствами ВУ,  момента начала
формирования соответствующих архивов, параметров печати.

* Указанные параметры устанавливаются

производителем и защищены паролем.

Меню "Константы" предназначено для просмотра

градуировочных коэффициентов датчика. Изменение
градуировочных коэффициентов недоступно пользователю
счетчика.

КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ СЧЕТЧИКОВ

Интерфейсы для связи с устройствами

вычислительной техники: RS232C, RS485.

Подключаемые устройства вычислительной техники:

ПК, принтер с последовательным интерфейсом (EPSON LX или
аналогичный), Hayes$совместимый модем (US Robotics или
аналогичный), устройство переноса данных Dymetic$6022.

Протокол обмена:

$ для связи с ПК: Dymetic;
$ для связи с устройствами верхнего уровня (сетевой): Dymetic,
Modbus ASCII;
$ тип протокола устанавливается пользователем при
настройке.

Скорость передачи данных:

$ между вычислителем Метран$333 (Метран$334) и принтером
$ 2400 бод.
$ между вычислителем и ПК $ 1200 бод.

Возможность организации сети сбора данных с

передачей информации по коммутируемым телефонным
линиям. Максимальное количество счетчиков, объединяемых
в сеть $ 256 шт.

Программное обеспечение для связи с ПК и

диспетчеризации входит в комплект поставки.

Настройка счетчика производится на заводе

изготовителе или пользователем с ПК.

Передача данных между датчиком Метран335

(Метран336) и вычислителем Метран333 (Метран334):

Выходной сигнал для связи датчика с вычислителем

цифровой код оригинального формата по 4$м параметрам F,
V, P, T.
       Физический уровень $ "совмещенная токовая петля" с
электрическими параметрами:
$ коммутируемый ток в линии связи 3…5 мА, max 8 мА;
$ коммутируемое напряжение 5…36 В;
$ предельное падение напряжения на интерфейсе датчика:
1,8 В.

Электропитание:

$ датчик Метран$335 (Метран$336):

24 В; 0,1 А; 2 Вт от блока питания, встроенного в
вычислитель Метран$333 (Метран$334).

$ вычислитель Метран$333 (Метран$334)

от сети переменного тока, (176$242) В,
(50 ±2) Гц, 15 ВА

* Расчетный час для начала формирования суточного

архива и дата отчетного периода для начала формирования
месячного архива устанавливаются пользователем при
настройке вычислителя.

Признаки аварии и вмешательства (НС)

$ нарушение установленных пределов расхода;
$нарушение установленного температурного диапазона;
$ нарушение установленного диапазона давления;
$ коррекция часов вычислителя;
$ изменение установок для расчета коэффициента
сжимаемости газа (Метран331);
$ ошибка в расчете тепловой энергии пара (Метран332);
$ сбой или ошибка датчика.

При возникновении хотя бы одного из указанных

условий:
$ прекращается накопление объема в архивных записях;
$ загорается красный светодиод на панели вычислителя;
$ данные, вызвавшие НС, индицируются на дисплее в мигающем
режиме.

Тип архива

Глубина архива

(кол$во записей)

Время и дата

архивирования

Часовой

1488

Суточный

365

Расчетный час*

Месячный

110

Дата отчетного периода*

112

Метран331, Метран332

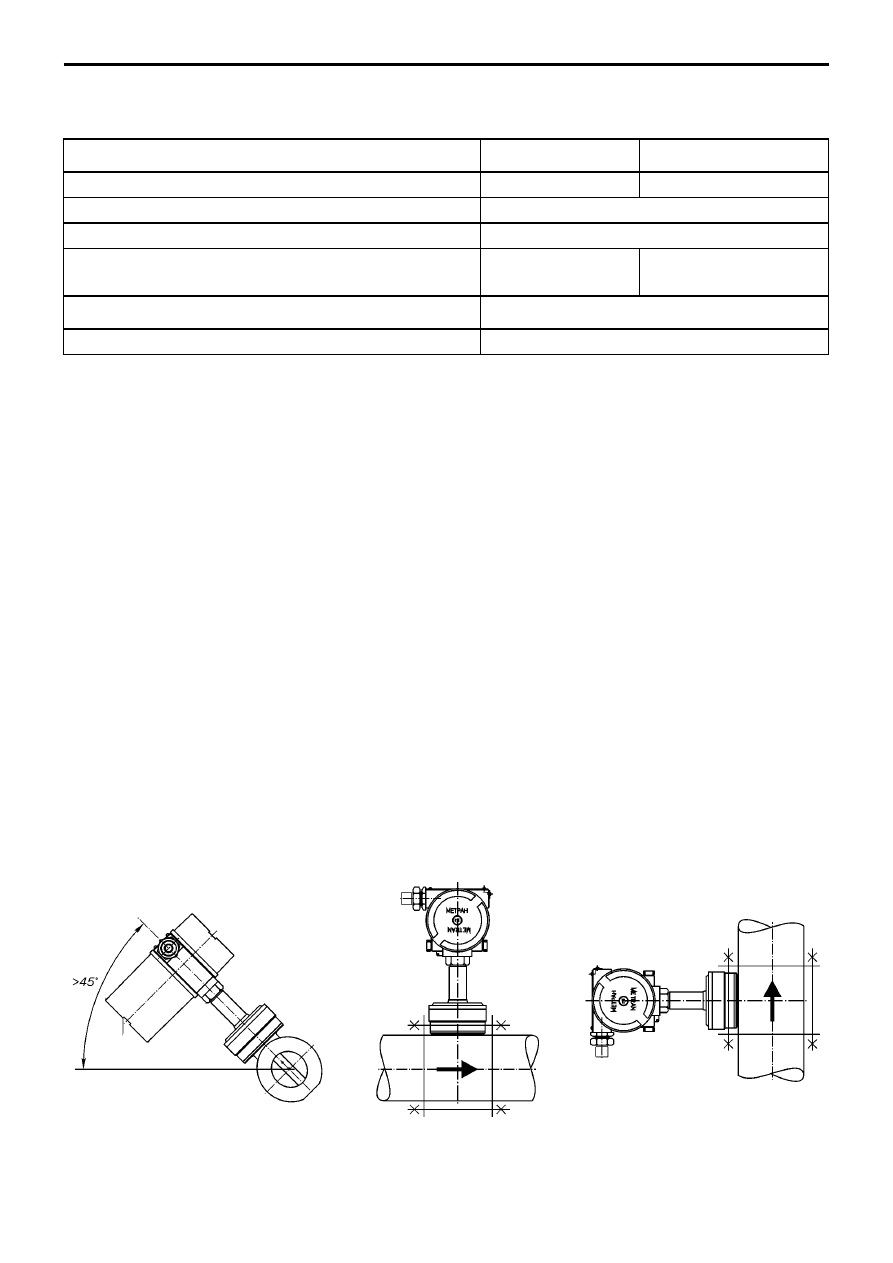

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФУНКЦИОНАЛЬНЫХ БЛОКОВ СЧЕТЧИКА

Таблица 2

МОНТАЖ ФУНКЦИОНАЛЬНЫХ БЛОКОВ СЧЕТЧИКА

Внешние воздействия

Датчик Метран335,

Метран336

Вычислитель

Метран333, Метран334

Температура окружающего воздуха, °С

$40...50

5...50

Относительная влажность при температуре 35°С, %

98

Атмосферное давление, кПа

84...106,7

Вибрация:
   частота вибрации, Гц
   амплитуда смещения, мм

0,01...25

0,1

5...25

0,1

Напряженность переменного магнитного поля частотой 50 Гц, А/м, не
более

400

Уровень радиопомех

удовлетворяет требованиям ГОСТ Р 51318.22$99

Степень защиты от воздействия пыли и влаги по ГОСТ 14254$96:

IP57 $ Метран$335 (Метран$336);
IP20 $ Метран$333 (Метран$334).

Датчик Метран335 (Метран336)

Допускается установка на открытом воздухе,  под

навесом для защиты от прямого воздействия солнечных лучей

и атмосферных осадков.

Допускается монтаж на горизонтальном,

вертикальном, наклонном трубопроводе по направлению потока

(Рис.2б, 2в). Необходимое условие $ отсутствие возможности

образования конденсата в месте установки датчика. Для

предотвращения скопления конденсата в полости датчика его

следует монтировать на восходящих или горизонтальных

участках газопровода (паропровода), расположенных в верхней

части обвязки.

Для исключения образования конденсата на участке

газопровода (паропровода) с установленным датчиком

целесообразно предусматривать конденсатосборники или

конденсатоотводчики.

Рекомендуемые варианты установки

многопараметрического датчика Метран335 (Метран336)

Рис.2a.

На горизонтальном паропроводе.

Рис.2в.

На вертикальном газо и паропроводе.

Рис.2б.

На горизонтальном газопроводе.

При монтаже на горизонтальном паропроводе датчик

"Метран$336", во избежание перегрева электронного блока,
предпочтительно устанавливать в соответствии с рис.2а.

Присоединение датчика $ типа "сэндвич" (датчик

уплотняется между фланцами, которые стягиваются между
собой шпильками).

Длины прямолинейных участков $ не менее 5Dу перед

датчиком и 3Dу после датчика. В качестве минимально
необходимых прямолинейных участков рекомендуется
использовать измерительную линию, которая по заказу может
входить в КМЧ датчика.

Варианты установки датчиков на газо$ и паропроводах

приведены на рис.3$10.

Допускается установка датчика на трубопровод

меньшего или большего диаметра, чем Dу датчика. В этом
случае необходимо использовать стандартные конические
переходы, при этом длины прямолинейных участков должны
соответствовать указанным в табл.3.















содержание   ..  25  26  27  28   ..
