Метран. Расходомеры, преобразователи, счетчики - часть 26





105

Rosemount 8800D

Код

Диапазон технологических температур для сенсора

N

E

Стандартный от $40 до 232°С

Расширенный от $200 до 427°С

Код

Вход кабелепровода

1

2

1/2 $ 14NPT

М20х1,5

Код

Выходы

D

P

F

4$20 мА c цифровым сигналом по протоколу HART

4$20 мА + HART + частотно$импульсный выход

Foundation fieldbus, цифровой сигнал

Код

Калибровка

1

Калибровка по расходу на стенде

Код

Опции

МТА

Многопараметрические измерения с встроенным сенсором температуры;

только для 8800DF от 50 до 300 мм, 8800DR от 80 до 300 мм

I1

E7

Взрывозащищенное исполнение Exia, маркировка взрывозащиты ЕЕxiaIICT5 (T4)

Взрывозащищенное исполнение Exd, маркировка взрывозащиты Еxd[ia]IICT6

M5

ЖК$индикатор

P2

Очистка для специальных применений

С4

Аналоговый выход в соответствии со стандартом NAMUR, рекомендованный NE43, 18.01.94

R10

R20

R30

RХХ

Выносная электроника с кабелем длиной 3,0 м (10 футов)

Выносная электроника с кабелем длиной 6,1 м (20 футов)

Выносная электроника с кабелем длиной 9,1 м (30 футов)

Выносная электроника с кабелем длины, указанной заказчиком (максимум до 23 м)

T1

Защита электроники от переходных процессов

V5

Внешнее заземление

Q4

Q8

Q14

Q25

Q69

Q70

Q71

Лист данных калибровки

Сертификат следов технологических материалов по DIN 3.1 В

Сертификация по ISO 10474 3.1В и EN 10204 3.1

Сертификат соответствия NACE MR 0103

Сертификат осмотра сварных соединений (бесфланцевый тип) в соответствии с ISO 10474 3.1 В

Сертификат осмотра сварных соединений (фланцевый тип) в соответствии с ISO 10474 3.1 В

Сертификат осмотра сварных соединений (фланцевый тип) в соответствии с ISO 10474 3.1 В (включает

рентгеновское просвечивание)

Пример записи при заказе:

8800D  F  020  S  D1  N  1  D  1  M5  Q4

Для оформления заказа следует заполнить и направить в ПГ "Метран" опросный лист.

106

Rosemount 8800D

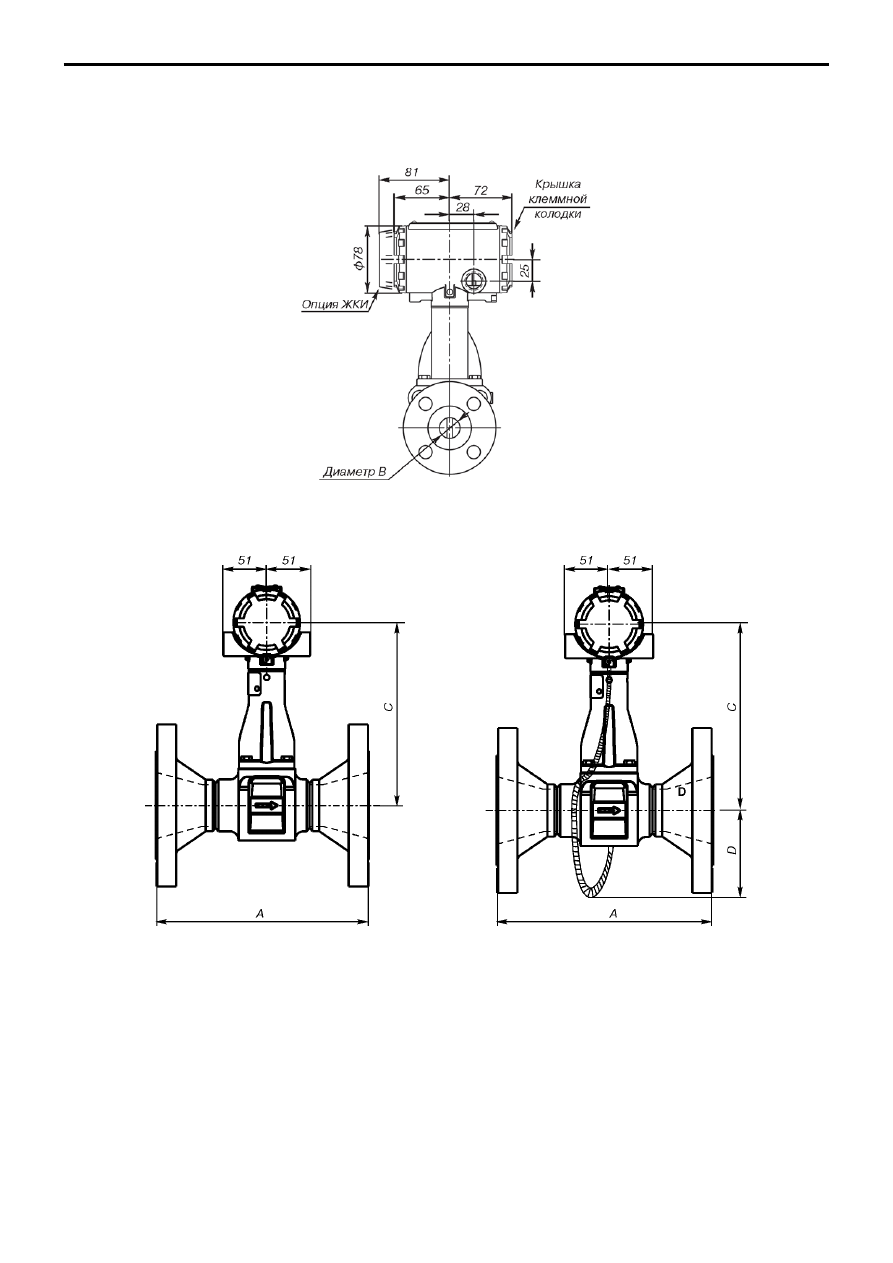

ГАБАРИТНЫЕ РАЗМЕРЫ РАСХОДОМЕРА 8800D ФЛАНЦЕВОГО ИСПОЛНЕНИЯ

Рис.1.

Размеры А, В, С, D приведены в табл.4.

107

Rosemount 8800D

Тип фланца

Размеры, мм

Мас

са, кг

А

В

С

D

15

ANSI150

175

13,7

193

4,1

ANSI300

183

13,7

193

4,7

ANSI600

196

13,7

193

4,9

ANSI900

213

13,7

193

6,9

DIN PN 16/40

155

13,7

193

4,7

DIN PN 100

168

13,7

193

5,6

25

ANSI150

191

24,1

196

5,6

ANSI300

203

24,1

196

6,8

ANSI600

216

24,1

196

7,2

ANSI900

239

24,1

196

11

ANSI1500

239

24,1

196

11

DIN PN 16/40

160

24,1

196

6,1

DIN PN 100

195

24,1

196

8,8

DIN PN 160

195

24,1

196

8,8

40

ANSI150

208

37,8

206

8

ANSI300

221

37,8

206

10,4

ANSI600

239

37,8

206

11,5

ANSI900

264

37,8

206

16,5

ANSI1500

264

37,8

206

16,6

DIN PN 16/40

175

37,8

206

8,8

DIN PN 100

208

37,8

206

12,7

DIN PN 160

213

37,8

206

13,3

50

ANSI150

236

48,8

216

119

10

ANSI300

249

48,8

216

119

11,7

ANSI600

267

48,8

216

119

13,4

ANSI900

325

48,8

216

119

26,9

ANSI1500

325

45,5

216

$

26,9

DIN PN 16/40

203

48,8

216

119

10,4

DIN PN 64

234

48,8

216

119

13,9

DIN PN 100

244

48,8

216

119

16,5

DIN PN 160

259

48,8

216

$

17,6

80

ANSI150

251

72,9

231

134

16,7

ANSI300

269

72,9

231

134

20,9

ANSI600

290

72,9

231

134

26,6

ANSI900

328

72,9

231

134

34,2

ANSI1500

358

67,6

231

$

48

DIN PN 16/40

226

72,9

231

134

16,5

DIN PN 64

254

72,9

231

134

20,5

DIN PN 100

267

72,9

231

134

24,7

DIN PN 160

284

72,9

231

$

27

100

ANSI150

262

96,3

244

149

23

ANSI300

279

96,3

244

149

32,1

ANSI600

325

96,3

244

149

43,8

ANSI900

351

96,3

244

149

54,3

ANSI1500

368

87,1

244

$

71,6

DIN PN 16

213

96,3

244

149

18,2

DIN PN 40

239

96,3

244

149

22,3

DIN PN 64

264

96,3

244

149

28,2

DIN PN 100

287

96,3

244

149

35,6

DIN PN 160

307

96,3

244

$

38,9

Тип фланца

Размеры, мм

Мас

са, кг

А

В

С

D

150

ANSI150

295

144,8

274

187

40,8

ANSI300

315

144,8

274

187

58,7

ANSI600

363

144,8

274

187

88,7

ANSI900

409

130,6

274

$

115,1

ANSI1500

472

130,6

274

$

170,6

DIN PN 16

226

144,8

274

187

34,3

DIN PN 40

267

144,8

274

187

43,2

DIN PN 64

307

144,8

274

187

63

DIN PN 100

348

144,8

274

187

76,4

200

ANSI150

345

191,8

297

210

63,3

ANSI300

363

191,8

297

210

89

ANSI600

422

191,8

297

210

133,8

ANSI900

478

168,1

297

$

190,7

ANSI1500

579

168,1

297

$

293

DIN PN 10

266

191,8

297

210

49,7

DIN PN 16

266

191,8

297

210

49,2

DIN PN 25

302

191,8

297

210

61,8

DIN PN 40

318

191,8

297

210

70,2

DIN PN 64

361

191,8

297

210

97,3

DIN PN 100

401

191,8

297

210

127

250

ANSI150

371

243

236

236

89

ANSI300

401

243

236

236

129

ANSI600

485

243

236

236

216

DIN PN 10

302

243

236

236

71

DIN PN 16

307

243

236

236

73

DIN PN 25

343

243

236

236

90

DIN PN 40

376

243

236

236

111

DIN PN 64

417

243

236

236

139

DIN PN 100

480

243

236

236

201

300

ANSI150

427

289

256

256

134

ANSI300

457

289

256

256

187

ANSI600

521

289

256

256

269

DIN PN 10

335

289

256

256

92

DIN PN 16

353

289

256

256

101

DIN PN 25

381

289

256

256

121

DIN PN 40

429

289

256

256

157

DIN PN 64

478

289

256

256

194

DIN PN 100

538

289

256

256

291

Продолжение таблицы 4

Таблица 4

108

Rosemount 8800D

1. СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОЙ СРЕДЕ

1.1. Измеряемая среда __________________________________

Жидкость

Газ

Пар (насыщ./перегр.)

1.2. Особенности измеряемой среды ___________________________________________________________________________________

1.3. Абс. давление паров при рабочей температуре (п.2.2) для жидкости ____________

кгс/см

2

МПа

Па

1.4. Плотность при стандартных условиях для газа _________________________________

кг/м

3

г/см

3

2. СВЕДЕНИЯ О РАБОЧЕМ ПРОЦЕССЕ

2.1. Расход измеряемой среды

м

3

кг/ч

др

min ________ раб ________ max ________

2.2. Температура измеряемой среды, °С

min ________ раб ________ max ________

2.3. Давление измеряемой среды

кгс/см

2

 изб

др._________

min ________ раб ________ max ________

2.4. Плотность измеряемой среды при рабочих условиях

ρ

 ___________

кг/м

3

г/см

3

2.5. Вязкость измеряемой среды при рабочих условиях

µ

 ___________

сПз

сСт

2.6. Температура окружающей среды,



°С

min ________ раб ________ max ________

3. ТИПОРАЗМЕР РАСХОДОМЕРА

3.1. Допускамое падение давления на расходомере,

Р ________

кг/см

2

МПа

кПа

Не важно

3.2. Внутренний диаметр трубопровода __________ мм и толщина стенки __________ мм

3.3. Материал трубопровода (указать марку), _________________________________________________________

3.4. Стандарт фланцев

DIN _________

ANSI ___________

3.5. Форма поверхности фланцев

гладкая

паз

другая

3.6. Вариант монтажа преобразователя

Интегральный

Удаленный с кабелем длиной ___________ м (до 23 м)

3.7. Вид взрывозащиты

EExia

EExd

Не требуется

3.8. Дисплей для индикации

Да

Нет

3.9. Выходной сигнал

4$20 мА + HART

4$20 мА + HART + частотно$импульсный

FF

3.10. Типоразмер кабельных вводов

1/2NPT

М20х1,5

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ:

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ВИХРЕВОГО РАСХОДОМЕРА МОДЕЛИ 8800D

Наименование компании

_______________________________________

Адрес места расположения и телефон ____________________________

__________________________________________________________________

Ответственный исполнитель ______________________________________

Конечный заказчик _______________________________________________

Дата заполнения _________________________________________________

Дополнительные условия _________________________________________

Позиция по проекту _____________

Количество расходомеров _____________

Погрешность измерений _____________ %

Желаемый тип расходомера

Фланцевый 8800DF

Бесфланцевый 8800DW ("сэндвич")

С встроенными коническими переходами

8800DR (REDUCER

TM

)

Сдвоенный 8800DD

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)
