Метран. Расходомеры, преобразователи, счетчики - часть 24

ДРК4

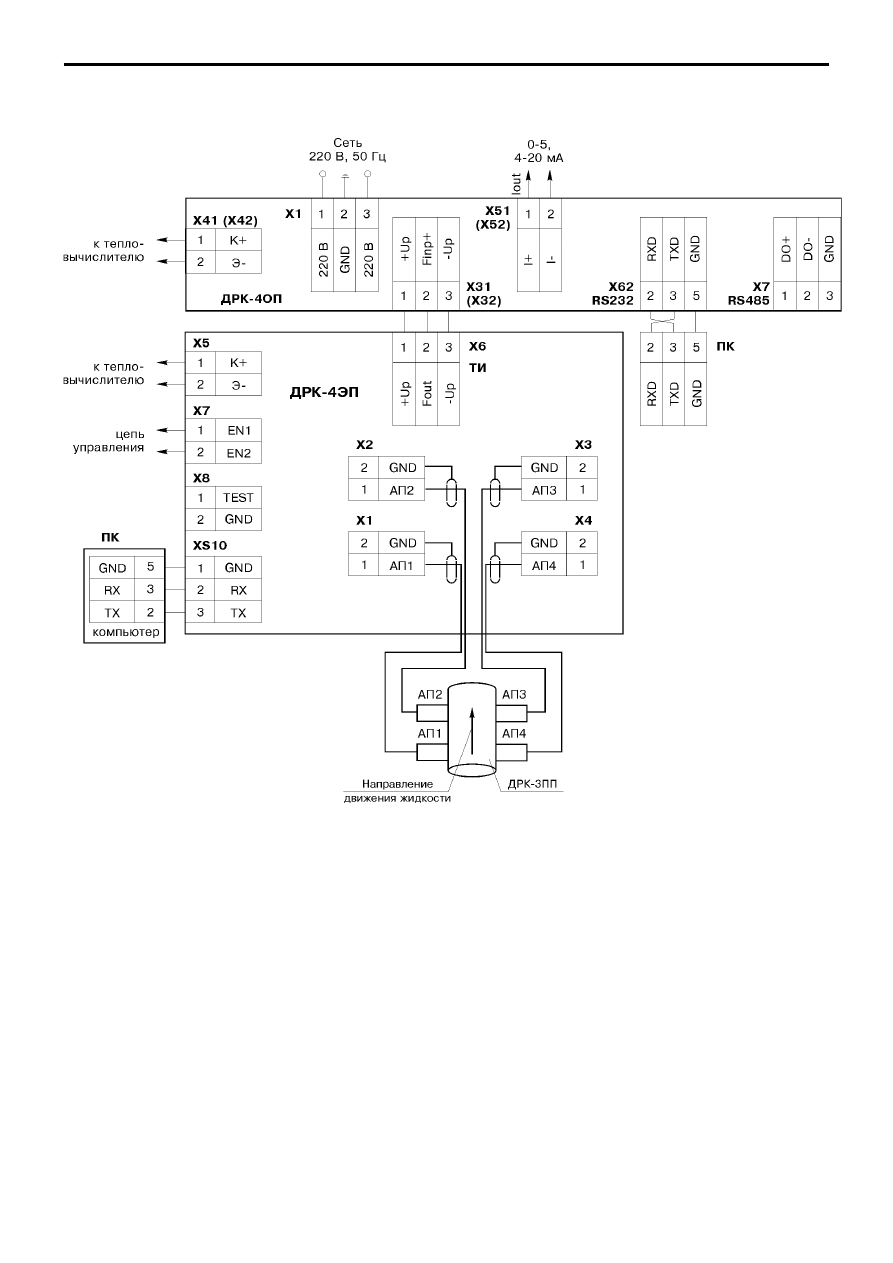

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Рис.2. Схема соединений ДРК4.

Разъемы Х32, Х42, Х52 предназначены для подключения соответствующих цепей от ДРК$4ЭП 2$го канала.

Вход Х7 предусмотрен для исключения влияния низкого быстродействия прибора при резком нарастании или падении

расхода, например, при частых включениях/отключениях насоса. При включении во входную цепь преобразователя контактов реле,
отключающего насос, синхронно с отключением насоса обеспечивается принудительное прекращение "счета" прибором.

ДРК4

СПОСОБ КРЕПЛЕНИЯ И МОНТАЖА

Монтаж первичных преобразователей производится

на горизонтальном, вертикальном, наклонном трубопроводах
при любой ориентации вокруг оси трубопровода.

Не рекомендуется монтаж на вертикальном

трубопроводе с нисходящим потоком жидкости, особенно если
жидкость содержит инородные включения.

Не рекомендуется монтаж ДРК$4АП после точки

смешения потоков, имеющих различную температуру среды.

Акустические преобразователи АП монтируются

диаметрально противоположно с помощью специальных
штуцеров, ввариваемых в трубопровод без его демонтажа,
при этом необходимо соблюдение следующих условий:
$ длина прямого участка трубопровода до первой пары АП в
случае установки датчика после круглого колена, полностью
открытой задвижки или конического сужения с углом не более
30° $ не менее 5Ду, во всех остальных случаях $ не менее 10Ду,
после АП $ не менее 2Ду;
$ соблюдение соосности диаметрально противоположных
штуцеров, для чего рекомендуется использовать специальный
кондуктор.

Разметка мест установки штуцеров производится в

соответствии с Руководством по эксплуатации.

Электронный преобразователь крепится на стене с

обеспечением удобного доступа к разъемам. Не допускается
установка ЭП и ОП вблизи источников тепла, а также вплотную
друг к другу в случае монтажа нескольких ЭП и ОП.

Кабели связи ЭП с АП входят в комплект поставки.

Длина кабеля связи $ 3 м. Недопустима прокладка этих кабелей
в одном жгуте, каждый из них должен идти отдельно.

Соединения между ОП и ЭП выполняются любыми

проводами с сопротивлением каждого не более 5 Ом, длина $
до 300 м.

Связь ЭП с компьютером обеспечивается

интерфейсным кабелем, входящим в комплект поставки. Длина
интерфейсного кабеля $ 1,5 м, допускается удлинение до 15 м
при фиксированной скорости обмена 19200 бод.

Электрические соединения выполнять в соответствии

с приведенной схемой (рис.2).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

z ДРК$4 предназначены для эксплуатации в следующих
условиях по ГОСТ 12997:
температура окружающего воздуха:

$ для ПП и ЭП

$40...50°С

$ для ОП 5...50°С

относительная влажность воздуха для ПП, ЭП, ОП

до 95% при t = 35°С

z ДРК$4ПП устойчив к воздействию вибраций в диапазоне
частот от 5 до 80 Гц с амплитудой смещения 0,15 мм (гр.N4 по
ГОСТ 12997), ЭП $ в диапазоне частот от 5 до 25 Гц с амплитудой
0,1 мм (гр.L3).

z Степень защиты от пыли и воды IP54.

НАДЕЖНОСТЬ

Средний срок службы $ 8 лет.

ПОВЕРКА

Межповерочный интервал $ 4 года.
Поверка ДРК$4 $ с помощью имитационной установки

ИР$ДРК.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ в течение

18 месяцев со дня ввода счетчика в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

Счетчик ДРК$4:

$ АП $ 4 шт. (8 шт.),
$ ЭП $ 1 шт. (2 шт.),
$ ОП $ 1 шт. (только для ДРК$4$В);
$ штуцер для ПП $ 4 шт. (8 шт.);
$ втулка $ 4 шт. (8 шт.);
$ прокладка медная диаметром 19 мм $ 4 шт. (8 шт.);
$ дискета с программным обеспечением $ 1 шт.

Интерфейсный кабель для подключения компьютера.
Паспорт $ 1 шт.
Руководство по эксплуатации* $ 1 шт.

Дополнительное оборудование (по заказу):

$ накопитель для считывания архива НАД$4 $ 1 шт.;
$ кабель$удлинитель для подключения НАД$4 к компьютеру и
ДРК$4$ОП $ 1 шт.

* При поставке в один адрес более одного датчика

поставляется из расчета 1 экз./5 датчиков.

ДРК4 В11 1 485

1. Тип датчика.
2. Исполнение электронного преобразователя (табл.2).
3. Оконечный преобразователь с токовым выходным сигналом
0$5 или 4$20 мА (код 1), без токового выходного сигнала (код 0)
(указывать только для ДРК$4В, табл.3).
4. Наличие интерфейса RS485 (указывать только для
ДРК$4В, табл.2).

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ

ДРК4 ПРИ ЗАКАЗЕ

ДРК4

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Рис.3. Преобразователь ДРК4ЭПХХ.

Рис.4. Преобразователь ДРК4ОП.

Рис.7. Установка ДРК4АП на трубопроводе с сужением.

Рис.6. Установка ДРК4АП на трубопроводе без сужения.

Рис.5. Акустический преобразователь ДРК4АП.

100

Rosemount 8800D

Интеллектуальный вихревой расходомер

Rosemount 8800D

Измеряемые среды: газ, пар, жидкость
Пределы допускаемой основной относительной
погрешности измерений расхода:
по цифровому и импульсному выходу:

для жидкости ±0,65%,
для пара, газа±1,35%;

 по токовому выходу:

дополнительно ±0,025% от диапазона

Нестабильность ±0,1% от расхода в течение
12 меcяцев
Выходные сигналы:
420 мА с цифровым сигналом на базе
HART протокола;
частотноимпульсный с регулируемой ценой и
длительностью импульсов;
Foundation fieldbus (FF)
Диаметр условного прохода трубопровода
Dу 15, 25, 40, 50, 80, 100, 150, 200,250, 300 мм
Внесен в Госреестр средств измерений под
№1466300

Интеллектуальный вихревой расходомер

Rosemount 8800D принадлежит к известному семейству
приборов Rosemount SMART FAMILY.

Достоинства:

$ незасоряющаяся конструкция (цельнолитая или
цельносварная);
$ отсутствие импульсных линий, уплотнений повышает
надежность;
$ повышенная устойчивость к вибрации;
$ новая улучшенная платформа электроники;
$ возможность замены сенсоров без остановки процесса;
$ малое время отклика;
$ возможность имитационной поверки;

для 8800DR дополнительно:

$ уменьшен нижний порог измерения расхода;
$ отсутствует необходимость выполнения сужения
трубопровода (в пределах 2$х соседних Dу) в условиях
эксплуатации, т.к. это заложено в конструкции проточной
части расходомера.

Опция MTA (встроенный датчик температуры)

позволяет измерять массовый расход насыщенного пара
с компенсацией по температуре.

z
z

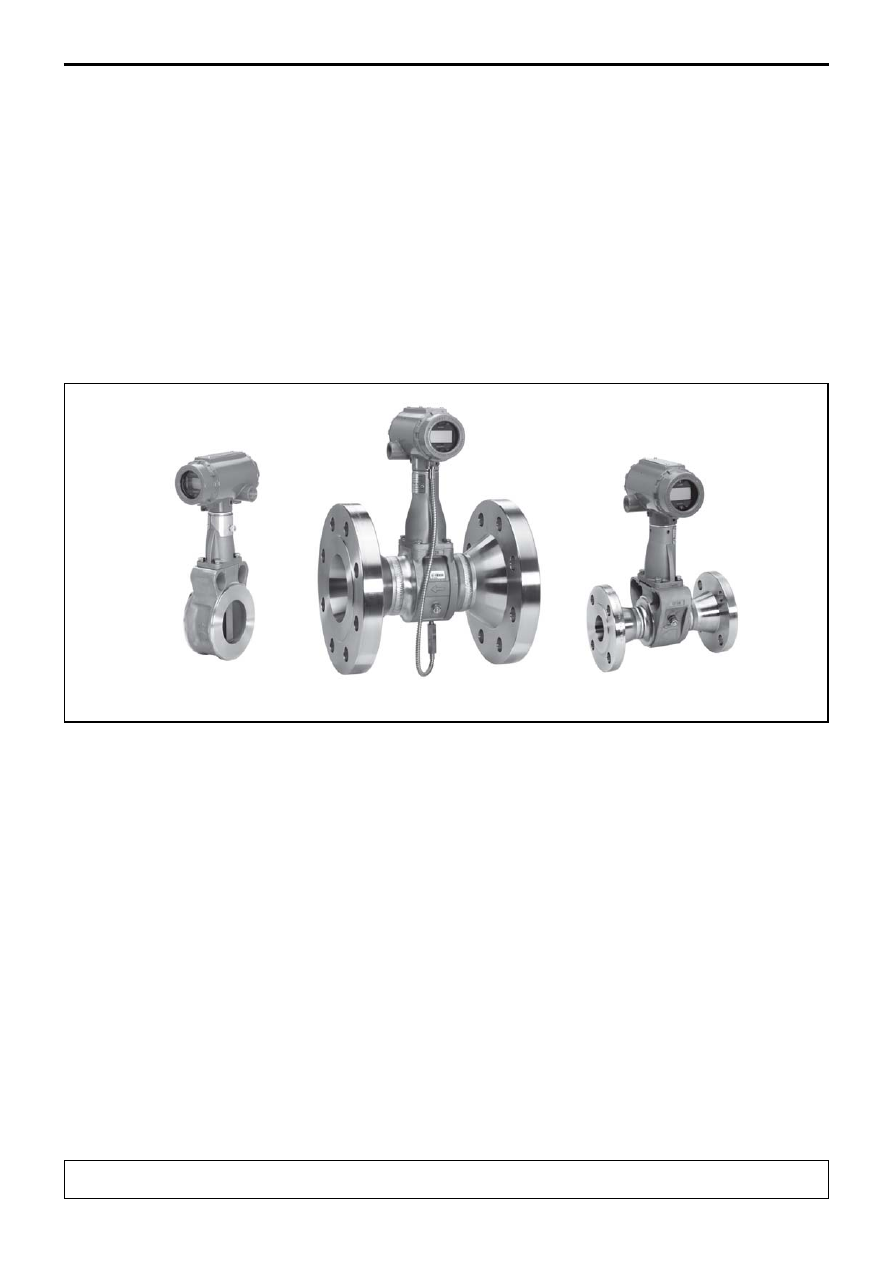

8800DW

8800DF

c опцией MTA

8800DF
