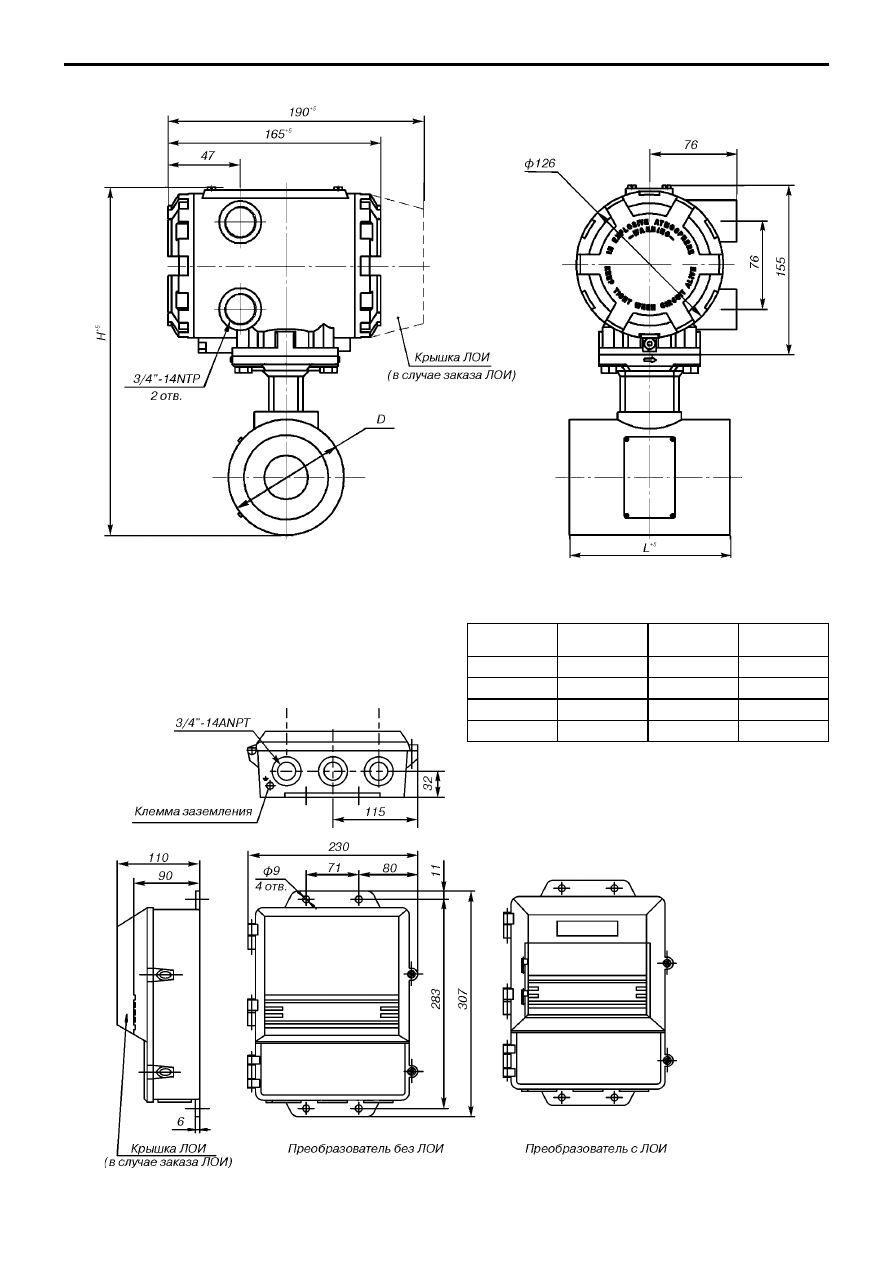

Рис.6. Расходомер Метран370 с датчиком бесфланцевого исполнения (Dу от 50 до 100 мм)

и преобразователем 8732С (размеры см.табл.7).

Таблица 7

Условный

проход Ду, мм

H, мм

D, мм

L, мм

25

276

114

54

50

299

99

83

80

332

131

117

100

362

162

148

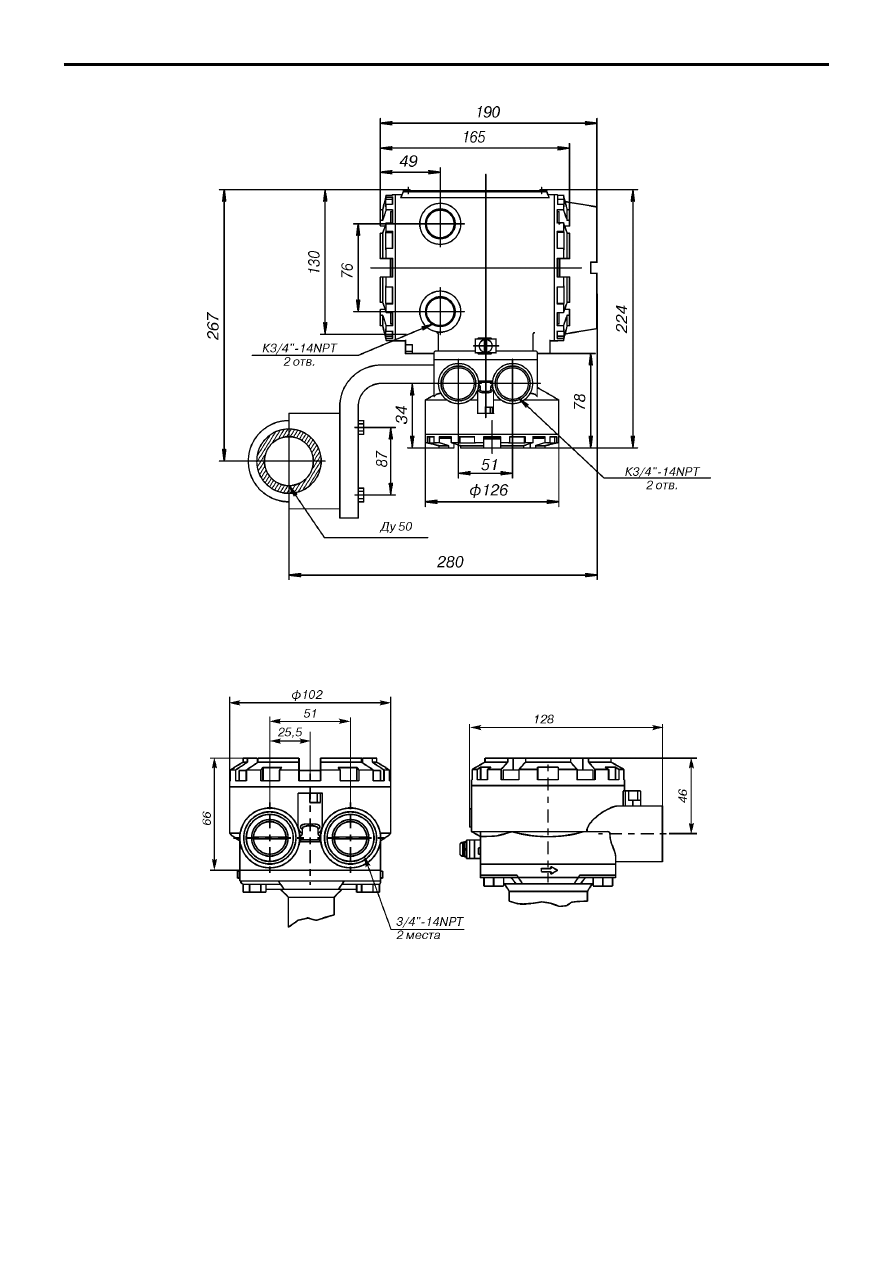

Рис.7. Габаритные и присоединительные размеры преобразователя 8712D.

90

Метран370

Рис.8. Габаритные и присоединительные размеры преобразователя 8732С

(удаленный монтаж на трубе Dу 50 мм).

Рис.9. Клеммная коробка удаленного монтажа датчика расходомера Метран370.

91

Метран370

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

НА РАСХОДОМЕР ЭЛЕКТРОМАГНИТНЫЙ МЕТРАН370

Таблица 8

Модель

Описание изделия

Наличие

Метран$370 Электромагнитный расходомер

Код

Наличие взрывозащиты (не требуется для расходомера общепромышленного исполнения)

Ex

Взрывозащищенный (маркировка взрывозащиты: "1ExdIIВT6 X" $ преобразователь;
"2ЕхеiaIICT3…Т6 X" $ датчик)

z

Код

Код типоразмера датчика (условный проход, Dу)

015

Dу 15 мм (только датчик фланцевого исполнения)

z

025

Dу 25 мм

z

040

Dу 40 мм (только датчик фланцевого исполнения)

z

050

Dу 50 мм

z

080

Dу 80 мм

z

100

Dу 100 мм

z

150

Dу 150 мм (только датчик фланцевого исполнения)

z

200

Dу 200 мм (только датчик фланцевого исполнения)

z

Код

Код исполнения датчика

Ф

Датчик фланцевого исполнения

z

Б

Датчик бесфланцевого исполнения

z

Код

Материала футеровки

Ф4

Фторопласт Ф4 ГОСТ 10007$80

z

Код

Материал электродов

03Х

Нержавеющая сталь 03Х17Н14M3 (SST 316L)

z

Н

Никелевый сплав Hastelloy C$276

z

Код

Тип электродов

2

Два измерительных электрода (только датчик бесфланцевого исполнения)

z

3

Два измерительных электрода и один заземляющий электрод (только датчик фланцевого
исполнения)

z

Код

Материал фланцев (не требуется для датчика бесфланцевого исполнения)

С20

Сталь 20 (25)

z

12Х

Нержавеющая сталь 12Х18Н10Т

z

Код

Тип фланцев (не требуется для датчика бесфланцевого исполнения)

25

Фланцы с присоединительными размерами по ГОСТ  12815, на условное давление 2,5 МПа
(только для датчика фланцевого исполнения Dу 150 и 200 мм)

z

40

Фланцы с присоединительными размерами по ГОСТ  12815, на условное давление 4,0 МПа
(только для датчика фланцевого исполнения Dу 15$Ду 100 мм)

z

Код

Модель преобразователя

12D

Преобразователь модели 8712D

z

32C

Преобразователь модели 8732С

z

Код

Монтаж преобразователя

И

Интегральный монтаж преобразователя (только для преобразователя 8732С)

z

У

Удаленный монтаж преобразователя

z

Код

Выходные сигналы

А

4$20 мА, HART (Bell$202), частотно$импульсный 0$1000 Гц (0$10000 Гц $ преобразователь 8712D)

z

Код

Источник питания

1

15$50 В постоянного тока (12$42 В преобразователь 8712D)

z

2

100$220 В, 50 Гц

z

Код

Дополнительные опции

ЖКИ

Локальный операторский интерфейс (ЛОИ)

z

ПК

Протокол калибровки

z

Код

Монтажный комплект

К0

Прокладки

z

К1

Прокладки, болты (шпильки для датчика бесфланцевого исполнения), гайки, шайбы

z

К2

Прокладки, болты (шпильки для датчика бесфланцевого исполнения), гайки, шайбы, фланцы

z

К3

Прокладки, болты (шпильки для датчика бесфланцевого исполнения), гайки, шайбы, фланцы, прямые
участки

z

Пример записи при заказе: Метран370Ех050ФФ4Н3С204032СИА1ЖКИК0

92

Метран370

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА МОДЕЛИ РАСХОДОМЕРА МЕТРАН370

Наименование компании

_____________________________________________

Адрес места расположения и телефон _________________________________

__________________________________________________________________________________________

Ответственный исполнитель __________________________________________

Конечный заказчик ____________________________________________________

Дата заполнения ______________________________________________________

Дополнительные условия ______________________________________________

Желаемый тип расходомера

Фланцевый

Бесфланцевый

Позиция по проекту: _____________Количество расходомеров: _____________

1. СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОЙ СРЕДЕ

1.1. Измеряемая среда (указать)

Жидкость  ________________

Пульпа ________________

1.2. Особенности измеряемой среды ________________________________________________________________________________________

1.3. Электропроводность среды, мкСм/см

5$50

50$100

более 100

1.4. Наличие абразивных примесей

нет

да (указать особенности)

2. СВЕДЕНИЯ О РАБОЧЕМ ПРОЦЕССЕ

2.1. Расход измеряемой среды

м

3

/ч

л/ч

др._____ мин ________ ном ________ макс ______

2.2. Температура измеряемой среды, °С

мин ________ ном ________ макс ______

2.3. Давление измеряемой среды, изб.

кгс/см

2

МПа

др.

мин ________ ном ________ макс ______

2.4. Плотность измеряемой среды при рабочих (столбец "ном") условиях

ρ

 ___________

кг/м

3

г/см

3

2.5. Температура окружающей среды

мин ________ раб ________ макс ________

3. ТИПОРАЗМЕР РАСХОДОМЕРА

3.1. Внутренний диаметр трубопровода __________ мм и толщина стенки трубопровода __________ мм

3.2. Материал трубопровода (указать марку материала) ___________________________________________________________________

3.3. Вариант монтажа преобразователя

Интегральный

Удаленный с кабелем длиной ______  м (до 300 м)

3.4. Взрывозащита

Требуется

Не требуется

3.5.Дисплей для индикации

и конфигурации

Требуется

Не требуется

3.6. Выходной сигнал

4$20 мА + HART + частотный

3.7. Напряжение питания

90$250 В перем.тока

15$50 В пост.тока (12$42 В для 8712D)

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)
