81

Rosemount 8700

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ПРЕОБРАЗОВАТЕЛЬ МОДЕЛИ 8732C

Таблица 17

Модель

Описание изделия

Наличие

8732С

Измерительный преобразователь электромагнитного расходомера

z

Код

Вид монтажа преобразователя

z

R

Удаленный монтаж (на трубе Dу 50 мм или на панели)

z

T

Интегральный монтаж (на датчике)

z

Код

Питание преобразователя

03

15$50 В постоянного тока

z

12

100$220 В переменного тока; 50, 60 Гц

z

Код

Исполнение по взрывозащите

NA

Общепромышленное

z

ED

Взрывозащищенное (маркировка "1ExdiaIIBT6 X" по ГОСТ Р 51330.0)

z

Код

Опции

C1

Специальная конфигурация (требуется обязательное заполнение конфигурационного листа)

z

C4

Уровень аналогового выходного сигнала,
совместимый с NAMUR NE43, 18 января 1994, и высоким порогом сигнала тревоги

z

CN

Уровень аналогового выходного сигнала,
совместимый с NAMUR NE43, 18 января 1994, и низким порогом сигнала тревоги

z

D1

Высокоточная калибровка $ основная относительная погрешность ±0,25%
(соответствующая опция должна быть и у датчика)

z

DT

Исполнение таблички для агрессивных сред

z

J1

Переходник СМ20 для кабельного ввода

z

J2

Переходник CM13.5 для кабельного ввода

z

L1

Защита от переходных процессов

z

M4

Локальный операторский интерфейс (ЛОИ)

z

T1

Сумматор

z

Типовой шифр модели: 8732СT12NAM4

82

Rosemount 8700

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ПРЕОБРАЗОВАТЕЛЬ МОДЕЛИ 8742C

Таблица 18

Модель

Описание изделия

Наличие

8742С

Измерительный преобразователь электромагнитного расходомера
с сигналом по стандарту Foundation Fieldbus

z

Код

Выходной сигнал

F

Выходной сигнал по протоколу Foundation Fieldbus

z

Код

Питание преобразователя

DC

15$50 В постоянного тока

z

AC

100$220 В переменного тока; 50, 60 Гц

z

Код

Исполнение взрывозащиты

NA

Общепромышленное

z

KD

Взрывозащищенное (маркировка "1Exde[ia]IIBT6 X" по ГОСТ Р 51330.0)

z

ED

Взрывозащищенное (маркировка "1ExdeIIBT6 X" по ГОСТ Р 51330.0)

z

Код

Опции

Функции программного обеспечения PlantWeb

A01

PID блок

z

D01

Диагностика оборудования и процесса измерения

z

D11

Диагностика оборудования

z

D21

Диагностика процесса измерения

z

Опции преобразователя

B4

Удаленный монтаж с помощью кронштейна на трубе Dу 50 мм
(прикладывается соединительный блок преобразователя и кронштейн)

z

C1

Специальная конфигурация (требуется заполнение конфигурационного листа)

z

D1

Высокоточная калибровка $ основная относительная погрешность ±0,25%
(соответствующая опция должна быть и у датчика)

z

DT

Исполнение таблички для агрессивных сред

z

J1

Переходник СМ20 для кабельного ввода

z

J2

Переходник CM13.5 для кабельного ввода

z

M5

Дисплей

z

Присоединительный узел кабельного канала

GE

М12, четырехштырьковый штекер (eurofast®) (не применяется на взрывозащищенном
преобразователе)

z

GM

Типа А размер Mini, четырехштырьковый штекер (minifast®)
(не применяется на взрывозащищенном преобразователе)

z

Типовой шифр модели: 8742СFACNAA01

83

Rosemount 8700

Позиция по проекту: _____________

Количество расходомеров: _____________

1. СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОЙ СРЕДЕ

1.1. Измеряемая среда (указать)

Жидкость  ________________

Пульпа ________________

1.2. Особенности измеряемой среды ________________________________________________________________________________________

1.3. Электропроводность среды, мкСм/см

5$50

50$100

более 100

1.4. Наличие абразивных примесей

нет

да (указать особенности)

2. СВЕДЕНИЯ О РАБОЧЕМ ПРОЦЕССЕ

2.1. Расход измеряемой среды

м

3

/ч

     л/ч

др._____ мин ________ раб ________ макс ______

2.2. Температура измеряемой среды, °С

мин ________ раб ________ макс ______

2.3. Давление измеряемой среды, изб.

кгс/см

2

     МПа

др.

мин ________ раб ________ макс ______

2.4. Плотность измеряемой среды при рабочих (столбец "раб") условиях

ρ

 ___________



 кг/м

3



 г/см

3

2.5. Температура окружающей среды

мин ________ раб ________ макс ________

3. ТИПОРАЗМЕР РАСХОДОМЕРА

3.1. Внутренний диаметр трубопровода __________ мм и толщина стенки трубопровода __________ мм

3.2. Материал трубопровода (указать марку материала) ___________________________________________________________________

3.3. Стандарт фланцев

DIN ___________

ANSI ___________

3.4. Вариант монтажа преобразователя

Интегральный

Удаленный с кабелем длиной

 ______  м (до 300 м)

3.5. Взрывозащита

Требуется

Не требуется

3.6.Дисплей для индикации и конфигурации

Требуется

Не требуется

3.7. Выходной сигнал

4$20 мА + HART + частотный

Foundation fieldbus

3.8. Напряжение питания

90$250 В перем.тока

15$50 В пост.тока

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА МОДЕЛИ РАСХОДОМЕРА СЕРИИ ROSEMOUNT 8700

Наименование компании

_____________________________________________

Адрес места расположения и телефон _________________________________

__________________________________________________________________________________________

Ответственный исполнитель __________________________________________

Конечный заказчик ____________________________________________________

Дата заполнения ______________________________________________________

Дополнительные условия ______________________________________________

Желаемый тип расходомера
Фланцевый
(с датчиком расхода 8705)
Бесфланцевый
(с датчиком расхода  8711)
Для шумных процессов
(с датчиком расхода 8707)
Санитарное исполнение
(с датчиком расхода 8721)

Желаемая погрешность измерения
расхода:
±0,5% (стандартная)

±0,25% (высокоточная калибровка)

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

84

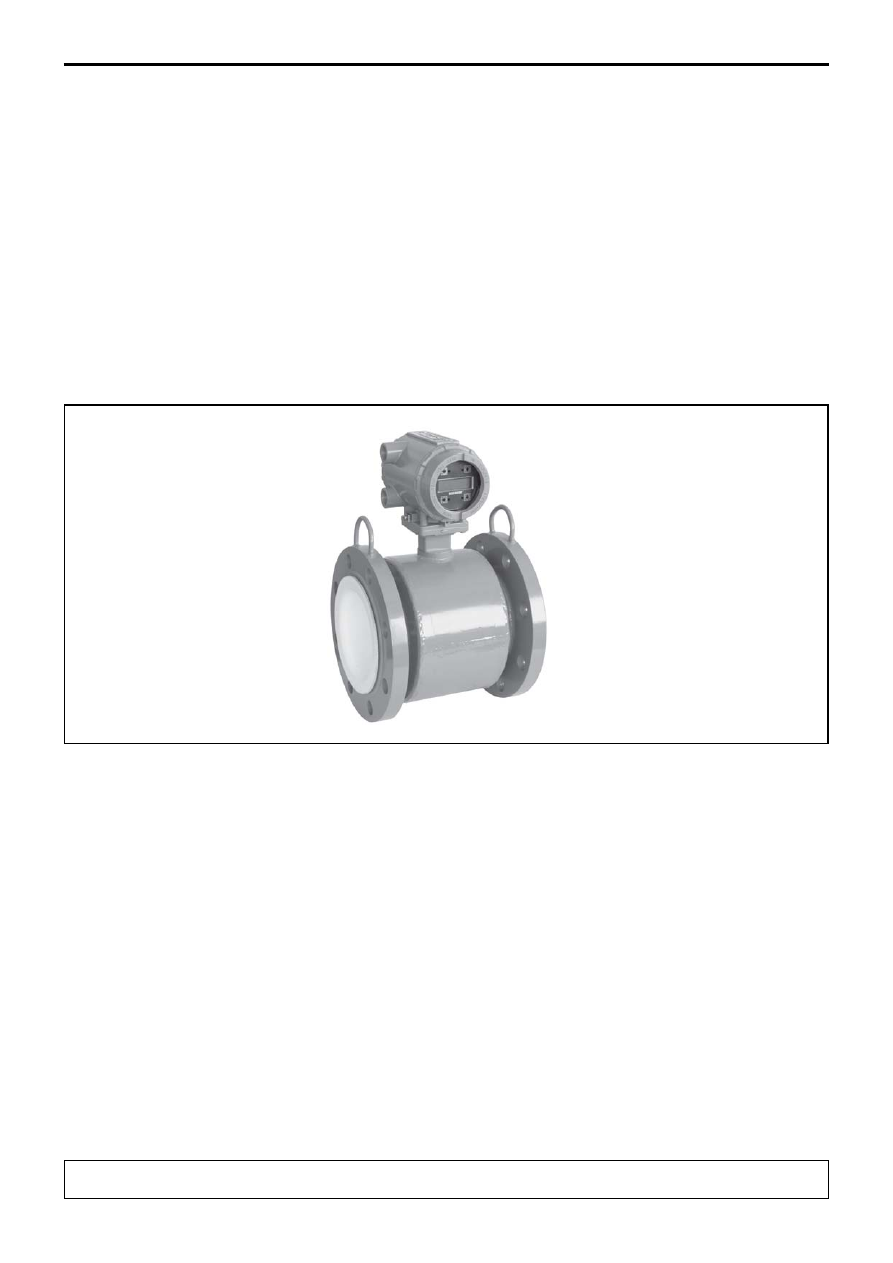

Метран370

Расходомеры электромагнитные

Метран370

Измеряемые среды: жидкости
с минимальной электропроводностью
5·10

4

 См/м

Диаметр условного прохода 15…200 мм
Пределы основной относительной
погрешности ±0,5%
Давление измеряемой среды
0,05…4,00 МПа
Выходные сигналы: 420 мА, HART,
частотноимпульсный
Фланцевые и бесфланцевые модели
Интегральный или удаленный (до 300 м)
монтаж преобразователя
Наличие взрывозащищенного исполнения
Соответствие требованиям ГОСТ Р51649 и
ГОСТ Р51522 по электромагнитной
совместимости
Внесен в Госреестр средств измерений
под №3224606, сертификат №24676,
ТУ 4213053125808242006

Расходомеры электромагнитные

Метран$370 предназначены для измерений
объемного расхода электропроводных жидкостей.
Представляют собой российский аналог
расходомеров электромагнитных серии 8700.

Используются в системах автоматического

контроля и управления технологическими
процессами в энергетике, химической, пищевой,
бумажной и других отраслях промышленности, а
также в системах коммерческого учета жидкостей.

Основные преимущества:

$ применение для измерения расхода агрессивных
сред;
$ широкий размерный ряд;
$ высокая точность измерений;
$ отсутствие движущихся частей;
$ малые потери давления.

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

Готовится к выпуску
