69

Rosemount 8700

Рис.5. Расходомер Rosemount 8700 с датчиком 8711(Dу от 50 до 200 мм)

и преобразователем 8732С или 8742С

(размеры см.табл.9)

Для расходомера с датчиком 8711

Таблица 9

Условный

проход Dу, мм

H, мм

D, мм

L, мм

4

227

90

55

8

227

90

55

15

227

90

55

25

243

114

55

40

277

83

69

50

291

99

83

80

322

131

119

100

353

162

149

150

409

217

174

200

461

270

225

70

Rosemount 8700

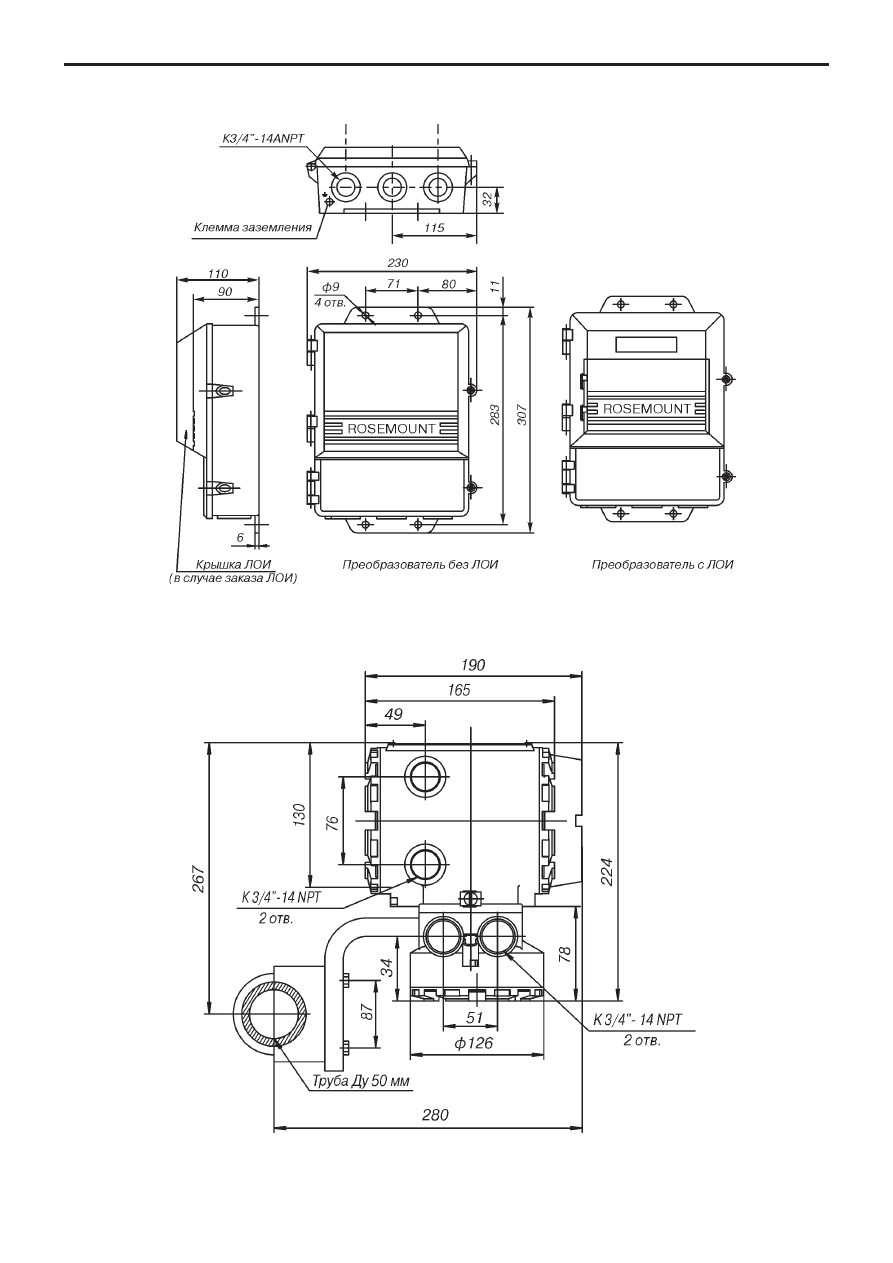

Рис.7. Преобразователь 8732С, 8742С (удаленный монтаж на трубе Dу 50 мм).

Рис.6. Преобразователь 8712D, 8712Н.

71

Rosemount 8700

Соединение IDF

Соединение Tri$Clamp

Соединение "приварной ниппель"

Рис.8. Датчик 8721 (размеры см.табл.4).

Для расходомера с датчиком 8721

Таблица 10

Условный

проход,

Dу, мм

Размеры в миллиметрах

D

B

C

A

E

F

G

D1

d

15

16

73

140

54

93

142

211

19

16

25

22

73

140

54

93

142

199

26

22

40

35

89

156

61

101

150

207

43

35

50

48

102

169

72

112

161

218

51

48

65

60

115

182

91

133

182

239

64

60

80

73

142

209

112

152

201

258

76

73

100

98

177

244

132

172

240

297

102

98

72

Rosemount 8700

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ДАТЧИК РАСХОДА МОДЕЛИ 8705

Таблица 11

Модель

Описание изделия

Наличие

8705

Датчик расхода электромагнитного расходомера

z

Код

Материал футеровки

A

PFA

z

T

Тефлон (PTFE)

z

F

Tefzel (ETFE)

z

P

Полиуретан

z

N

Неопрен

z

L

Натуральная резина Linatex

z

Код

Материал/тип электродов

Два измерительных электрода

SA

Нержавеющая сталь 316L

z

HA

Hastelloy С$276

z

TA

Тантал

z

PA

90% платина $ 10% иридий

z

NA

Титан

z

Два измерительных электрода + один заземляющий электрод (не поставляется с исполнением
корпуса по коду W3 для типоразмеров Dу 200 мм и менее)

SE

Нержавеющая сталь 316L

z

HE

Hastelloy С$276

z

TE

Тантал

z

PE

90% платина $ 10% иридий

z

NE

Титан

z

Два измерительных электрода с наконечниками Bulletnose
(поставляется для типоразмеров Dу 50 мм и более)

 SB

Нержавеющая сталь 316L

z

HB

Hastelloy С$276

z

Два съемных измерительных электрода (поставляется для типоразмеров
Dу 50 мм и более с исполнением корпуса по коду W3)

SR

Нержавеющая сталь 316L

z

HR

Hastelloy С$276

z

Код

Диаметр условного прохода,

Dу, мм

Материал футеровки

Код А

Код Т

Код F

Код P, N и L

005

1/2 дюйма (15 мм)

Нет

z

z

Нет

010

1 дюйм (25 мм)

z

z

z

z

015

1 1/2 дюйма (40 мм)

z

z

z

z

020

2 дюйма (50 мм)

z

z

z

z

030

3 дюйма (80 мм)

z

z

z

z

040

4 дюйма (100 мм)

z

z

z

z

060

6 дюймов (150 мм)

z

z

z

z

080

8 дюймов (200 мм)

z

z

z

z

100

10 дюймов (250 мм)

z

z

z

z

120

12 дюймов (300 мм)

z

z

z

z

140

14 дюймов (350 мм)

Нет

z

z

z

160

16 дюймов (400 мм)

Нет

z

z

z

180

18 дюймов (450 мм)

Нет

z

Нет

z

200

20 дюймов (500 мм)

Нет

z

Нет

z

240

24 дюйма (600 мм)

Нет

z

Нет

z

300

30 дюймов (750 мм)

Нет

z

Нет

z

360

36 дюймов (900 мм)

Нет

z

Нет

z
