Метран. Расходомеры, преобразователи, счетчики - часть 15





61

Метран1360

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДОЗАТОРА МЕТРАН1360

ПАРАМЕТР

Среда

Плотность,

Вязкость, сСт

Давление,

       мин.                               макс.

Температура, °С

       мин.                               макс.

Расход:
   $ массовый, кг/ч
   $ объемный,

       мин.                               макс.
       мин.                               макс.

Допускаемый перепад давления,

Требуемая погрешность дозирования, %

Диаметр трубопровода

Материал трубопровода

Комплект поставки блока измерения

       собранный блок для установки в линию

       поэлементно

Клапан

       отсечной

       регулирующий

Требования по взрывозащите блока измерения

       нет

       взрывозащищенный

Электропитание блока управления

       переменный ток ____ В

       постоянный ток ____ В

Монтаж блока управления

       по месту с блоком измерения

       в комнате управления

Расстояние от блока измерения до блока управления, м

Требования по взрывозащите блока управления

       нет

       взрывозащищенный

Средство конфигурации

       HART$коммуникатор

       программное обеспечение ProLinkII

Примечания:

Предприятие:

__________________________________________________________________________________________________________________________________________

Адрес:

_________________________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________________________

Контактное лицо:

_____________________________________________________________________________________________________________________________________

Телефон/факс:

_________________________________________________________________________________________________________________________________________

Дата:

______________________________________

Стр

______________________________________

г/см

3

м

3

кгс/см

2

кгс/см

2

62

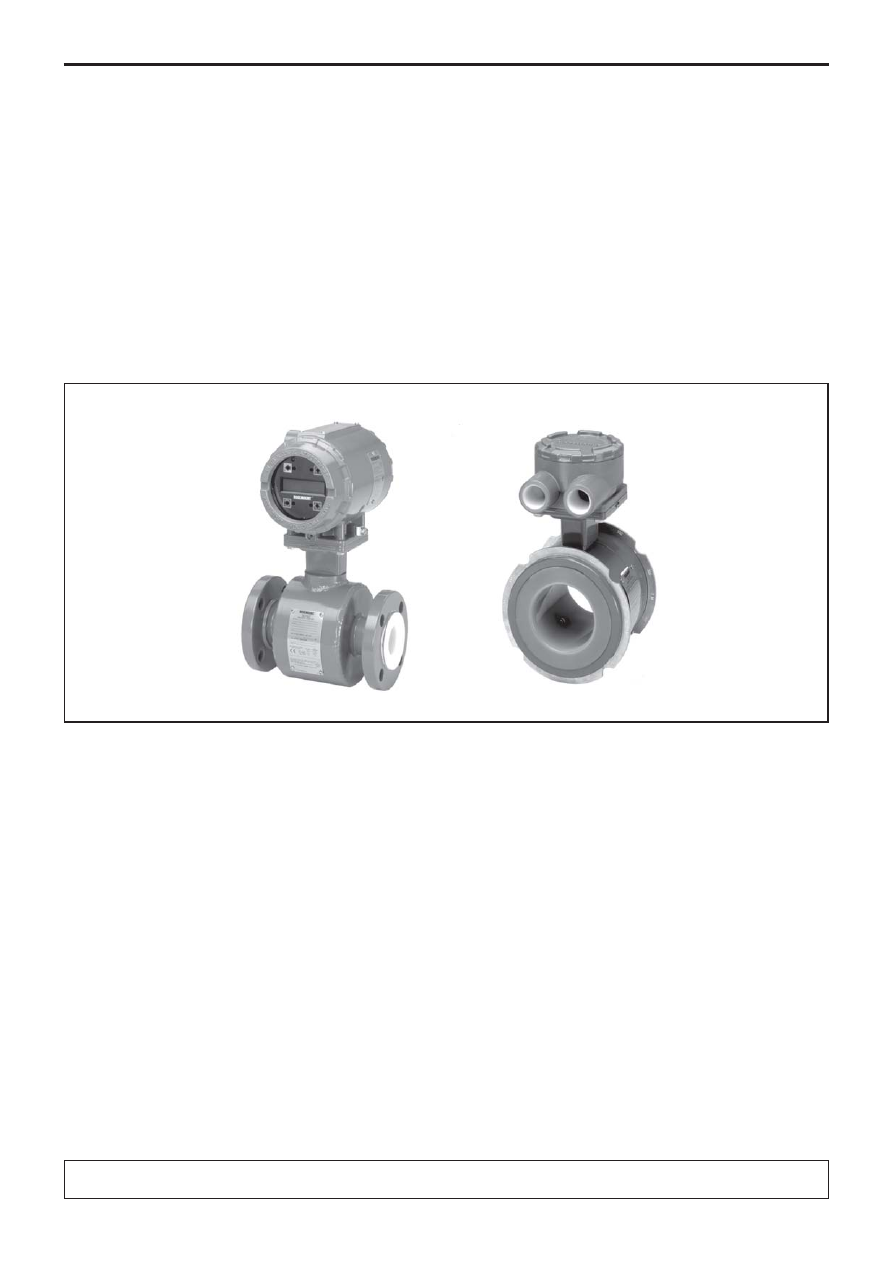

Rosemount 8700

Расходомеры электромагнитные

Rosemount 8700

Измеряемые среды: электропроводные
жидкости, имеющие минимальную
электропроводность 5·10

4

 См/м (для

расходомера с датчиком 8707 минимальная
электропроводность 5
·10

3

 См/м)

Диаметр условного прохода 4…900 мм
Пределы основной относительной
погрешности ±0,5% в диапазоне скоростей
измеряемой среды от 0,3 до 10 м/с
Давление измеряемой среды
0,05…4,00 МПа
Выходные сигналы: 420 мА,  HART,
импульсный, Foundation Fieldbus
Наличие взрывозащищенного исполнения
Фланцевые и бесфланцевые модели
Интегральный или удаленный (до 300 м)
монтаж преобразователя
Внесен в Госреестр средств измерений под
№1466003

Расходомеры электромагнитные серии

Rosemount 8700 предназначены для измерений
объемного расхода электропроводных жидкостей.

Используются в системах автоматического

контроля и управления технологическими
процессами в энергетике, химической, пищевой,
бумажной и других отраслях промышленности, а
также в системах коммерческого учета жидкостей.

Основные преимущества:

$ применение для измерения расхода агрессивных
сред;
$ широкий размерный ряд;
$ расширенное предложение по материалам
электродов и футеровки;
$ высокая точность измерений;
$ отсутствие движущихся частей;
$ малые потери давления.

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

63

Rosemount 8700

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Расходомеры электромагнитные состоят из датчика

расхода и преобразователя. Датчик расхода устанавливается

непосредственно в трубопровод и представляет собой трубу,

выполненную из нержавеющей или углеродистой стали,

бесфланцевую или с фланцами. На трубе устанавливаются две

катушки индуктивности (индуктор). При подаче на катушки тока

возбуждения от электронного блока преобразователя

создается магнитное поле, которое наводит в

электропроводной жидкости, движущейся в трубе, ЭДС.

Значение ЭДС, пропорциональное скорости движения

жидкости, а, значит, и расходу, снимается с двух измерительных

электродов, расположенных напротив друг друга в

диаметральной плоскости трубы, подается в электронный блок

преобразователя, где усиливается и обрабатывается,

формируя выходные сигналы расходомера.

Внутренняя поверхность трубы футеруется

неэлектропроводным материалом (см.табл.1, 4).

Материалы электродов приведены в табл.1, 5; типы

электродов $ в табл.4, 6 соответственно.

Особенности составных частей расходомера:

I. Датчики расхода

Фланцевые датчики расхода моделей 8705 и

8707 с индуктором повышенной мощности

Dу от 15 до 900 мм.

Герметичный корпус гарантирует максимальную

надежность, защищая все внутренние элементы и кабели от

самых агрессивных сред.

Бесфланцевые датчики расхода модели 8711

Dу от 4 до 200 мм.

Бесфланцевая конструкция делает это изделие

экономичной, компактной и легкой альтернативой фланцевым

расходомерам. Центровочные кольца, поставляемые с каждым

датчиком 8711, центрируют его на трубопроводе и упрощают

установку.

Датчик расхода модели 8721 для санитарных

исполнений

Dу от 15 до 100 мм.

Применяемые материалы отвечают санитарным

требованиям. Присоединение на трубопровод: санитарные

соединения Tri$Clamp, IDF, Cherry$Barrell I$Line и приварной

ниппель.

II. Преобразователи

Удаленно монтируемые преобразователи 8712D и

8712Н

Имеет легкий в использовании операторский

интерфейс. 15$элементная клавиатура обеспечивает доступ к

наиболее часто использующимся функциям, а дисплей,

состоящий из 2 строк по 20 знакомест в каждой, ясно и четко

отображает всю необходимую информацию. Вместе они

обеспечивают быстрое и простое конфигурирование.

Преобразователь 8712D совместим со всеми

датчиками расхода серии 8700 и датчиками расхода любого

производителя.

Преобразователи 8712H в комплекте с датчиками

расхода 8707 (с индуктором повышенной мощности)

применяются для измерения расхода жидкостей в условиях

повышенного уровня шума.

Выходные сигналы: коммуникация по протоколу HART,

аналоговый выход 4$20 мА, частотно$импульсный выход

0$10000 Гц (преобразователь 8712H $ 0$1000 Гц).

Преобразователи 8732С и 8742С

Совместимы с датчиками расхода 8705, 8711 и 8721.

Возможен интегральный или удаленный монтаж. Имеют

локальный операторский интерфейс, состоящий из

двухстрочного дисплея по 16 знакомест в каждой строке и 4

оптических кнопок для настройки и конфигурирования

расходомера в опасных зонах без снятия крышки.

Преобразователь 8732С $ коммуникация по протоколу

HART, аналоговый выход 4$20 мА, частотно$импульсный выход

0$1000 Гц.

Преобразователь 8742С $ коммуникация по протоколу

Foundation Fieldbus.

64

Rosemount 8700

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ РАСХОДА

Таблица 1

Характеристика датчика

Модель

8705

8711

8721

8707

Тип монтажа

Фланцевый

Бесфланцевый

Спец.исполнение

Фланцевый

Dу трубопровода, мм

15$900

4$200

15$100

80$900

Материал футеровки

PFA, Teflon, Tefzel,

полиуретан, неопрен,

линатекс (натуральная

резина)

Teflon, Tefzel

PFA

PFA, Teflon, Tefzel,

полиуретан, линатекс,

неопрен

Материал электродов

Hastelloy C$276, нержавеющая сталь, тантал,

титан, сплав платина$иридий

Hastelloy C$276,

нержавеющая сталь,

тантал, титан, сплав

платина$иридий

Hastelloy C$276,

нержавеющая сталь,

тантал, титан, сплав

платина$иридий

Минимальная электро$
проводность среды, См/м

Совместимость с
преобразователями

8712D, 8732C, 8742C

8712H

Пределы допускаемой
основной относительной
погрешности*

±0,5%

Прямой участок трубопровода:
$ до расходомера, Dу
$ после расходомера, Dу

5
2

Температура измеряемой
среды, °С
Материал покрытия:
$ PTFE (тефлон)
$ ETFE (тефзель)
$ PFA
$ Полиуретан
$ Неопрен
$ Натуральная резина

$29…177
$29…149
$29…177

$18…60
$18…85
$18…70

$29…177
$29…149

Не применяется
Не применяется
Не применяется
Не применяется

Не применяется
Не применяется

$29…177

Не применяется
Не применяется
Не применяется

$29…177
$29…149
$29…177

$18…60
$18…85
$18…70

Давление среды, МПа

0,05$4

0,05$4

0,05$1

0,05$4

5

·

10

$4

5

·

10

$3

* Пределы основной относительной погрешности при измерении расхода приведены для диапазона скоростей потока

0,3$10,0 м/с (датчики 8705,8721) и 1,0$10,0 м/с (датчики 8707, 8711). Погрешность измерения включает в себя систематическую и
случайную составляющие.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ

Таблица 2

Характеристика

преобразователя

Модель

8712D

8732C

8742C

8712H

Напряжение питания:
$ переменного тока
$ постоянного тока

100$220 В; 50, 60 Гц

12$42 В

100$220 В; 50, 60 Гц

15$50 В

100$220 В; 50, 60 Гц

15$50 В

115 В; 50, 60 Гц

Выходной сигнал

HART / 4$20 мA

0$10000 Гц

HART / 4$20 мA

0$1000 Гц

Foundation fieldbus

HART / 4$20 мA

Импульсный выход

0$1000 Гц

Тип монтажа

Удаленный

Удаленный или интегральный

Удаленный

Операторский интефейс

2$х строчный,

16 разрядный,

15 кнопок

2$х строчный,

16 разрядный,

4 оптические кнопки

2$х строчный,

16 разрядный

2$х строчный,

16 разрядный,

15 кнопок

Температура окружающего
воздуха, °С:
$ с ЖКИ
$ без ЖКИ

$29…60
$40…74

$25…65
$40…74

$29…54
$29…54
