Метран. Расходомеры, преобразователи, счетчики - часть 16
65

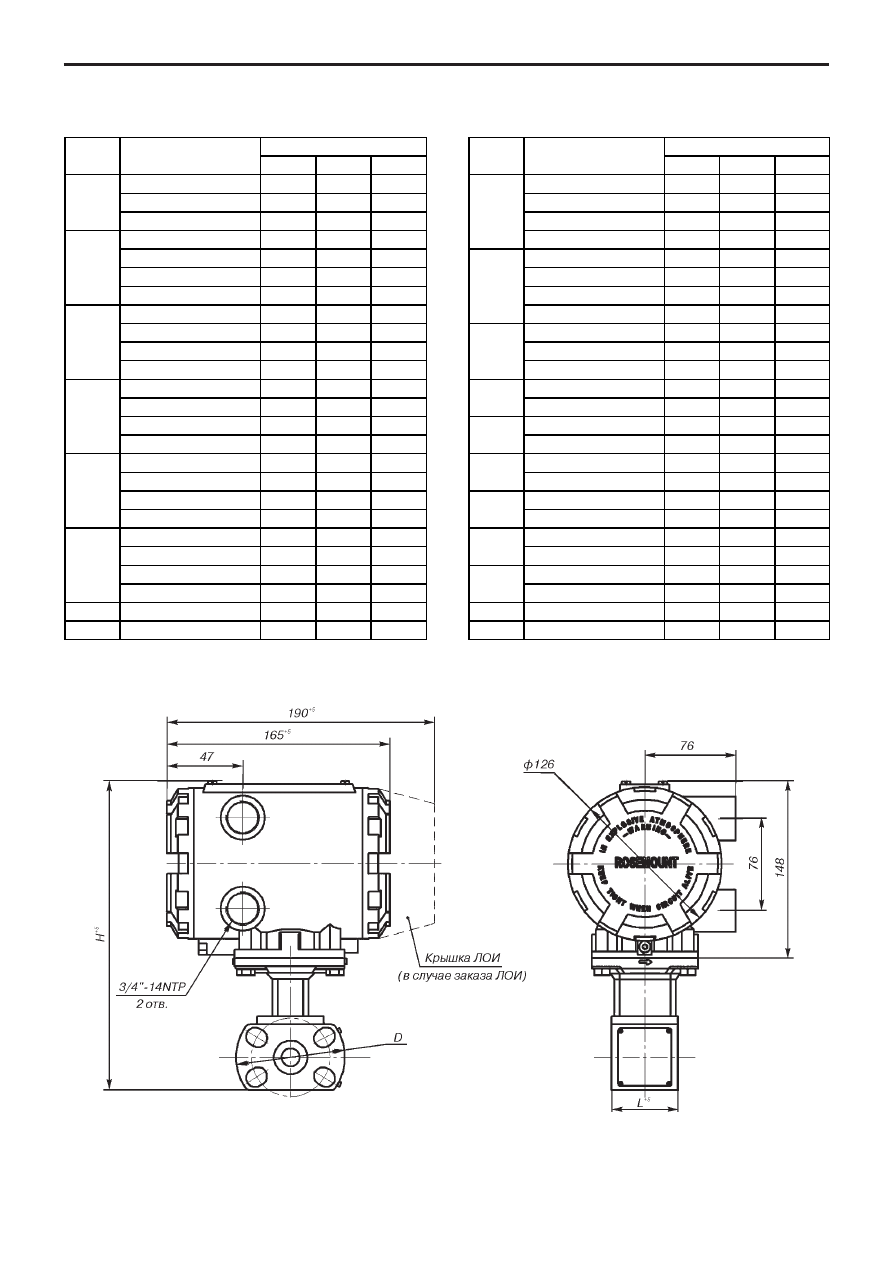

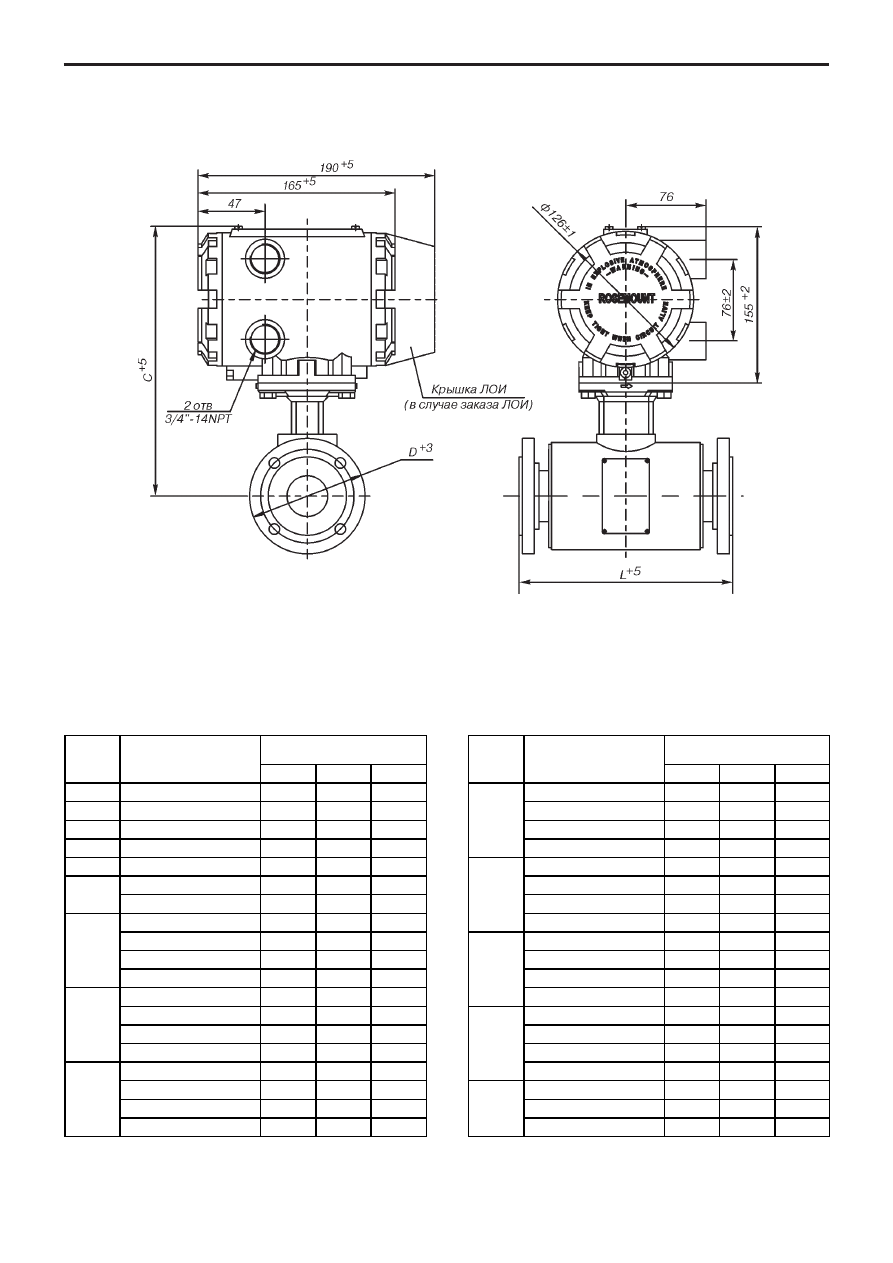

Rosemount 8700
ХАРАКТЕРИСТИКИ ИЗМЕРЕНИЯ РАСХОДА
Электромагнитные расходомеры являются приборами прямого измерения скорости потока. Нормируемые погрешности
расходомеров серии 8700 ±0,5% (±0,25%) обеспечиваются в диапазоне скоростей 0,3$10 м/с (от 1 до 10 м/с $ для датчиков 8707,
8711).
Диаметр условного прохода датчика расхода выбирается из конкретного значения расхода измеряемой среды, поэтому Dу
трубопровода может не соответствовать Dу датчика.
Таблица 3
ВЫБОР МАТЕРИАЛА
Различные материалы внутренней футеровки, электродов и типы электродов, используемые с датчиками расхода,
гарантируют совместимость практически с любыми процессами и приведены в табл.4$6.
Таблица 4
Таблица 5
Таблица 6
Материал футеровки
Материал электрода
Тип электрода
PTFE (тефлон)
Нержавеющая сталь 316L
Два измерительных электрода
ETFE (тефзель)
Hastelloy C$276
Два измерительных электрода и один
заземляющий электрод
PFA
Тантал
Два измерительных электрода с
наконечниками Bulletnose
Полиуретан
Сплав 90% платины $ 10% иридия
Два съемных измерительных электрода
Неопрен
Титан
Линатекс (натуральная резина)
МАССА
Масса датчиков расхода $ от 2 до 900 кг.
Масса преобразователей не превышает 4 кг.
НАДЕЖНОСТЬ
Средний срок службы $ не менее 15 лет.
Средняя наработка на отказ $ не менее 100000 ч.
ПОВЕРКА
Периодическая поверка проводится в соответствии с
методикой поверки СПГК.5223.000.00 МП.
Межповерочный интервал $ 2 года.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации $ 12 месяцев со дня
ввода расходомера в эксплуатацию. Гарантийный срок
хранения $ 6 месяцев с момента изготовления.
КОМПЛЕКТ ПОСТАВКИ
Расходомер
1 шт.
Паспорт СПГК.5223.000.00 ПС
1 шт.
Руководство по эксплуатации СПГК.5223.000.00 РЭ
1 шт.
Методика поверки СПГК.5223.000.00 МП
1 шт.
Комплект монтажных частей
(для расходомера с датчиком 8711)
1 шт.
Внимание! Для оформления заказа на поставку расходомера
необходимо заполнить и выслать поставщику опросный лист
(форма в конце раздела).
Условный проход датчика
расхода, Dу, мм
Измеряемый расход,
Нижняя граница диапазона при
скорости потока 0,3 м/с
Нижняя граница диапазона при
скорости потока 1 м/с
Верхняя граница диапазона при
скорости потока 10 м/с
4
0,012
0,036
0,375
8
0,050
0,150
1,499
15
0,215
0,645
6,452
25
0,612
1,835
18,353
40
1,441
4,322
43,231
50
2,375
7,124
71,257
65
3,388
10,163
101,664
80
5,233
15,697
156,985
100
8,330
27,025
270,340
150
20,450
61,340
613,488
200
35,414
106,215
1062,000
250
55,817
167,441
1674,000
300
80,055
240,499
2402,000
350
95,768
287,282
2873,000
400
125,087
375,169
3753,000
450
158,332
474,866
4750,000
500
196,784
590,233
5903,000
600
284,602
853,669
8538,000
750
455,563
1367,000
13670,000
900
666,539
2000,000
20000,000
м
3
/ч
