чтобы масляная струя, сходящая с диска, была не сильной и
не залила подшипник.

Смазывание подшипников насадками применяется в

узлах с вертикальным расположением вала. Насадка в виде

конической чашки крепится
на валу под подшипником и
погружается в масляную
ванну      (рис. 53). При
вращении конической чаш-
ки одна из составляющих
центробежной силы, дейст-
вующей на капельку масла,
направлена в сторону
большего диаметра чашки.
В результате этого капли

масла поступают из ванны к подшипнику. Смазывание на-
садками применяют при частоте вращения подшипников
8000-10000 мин

-1

.

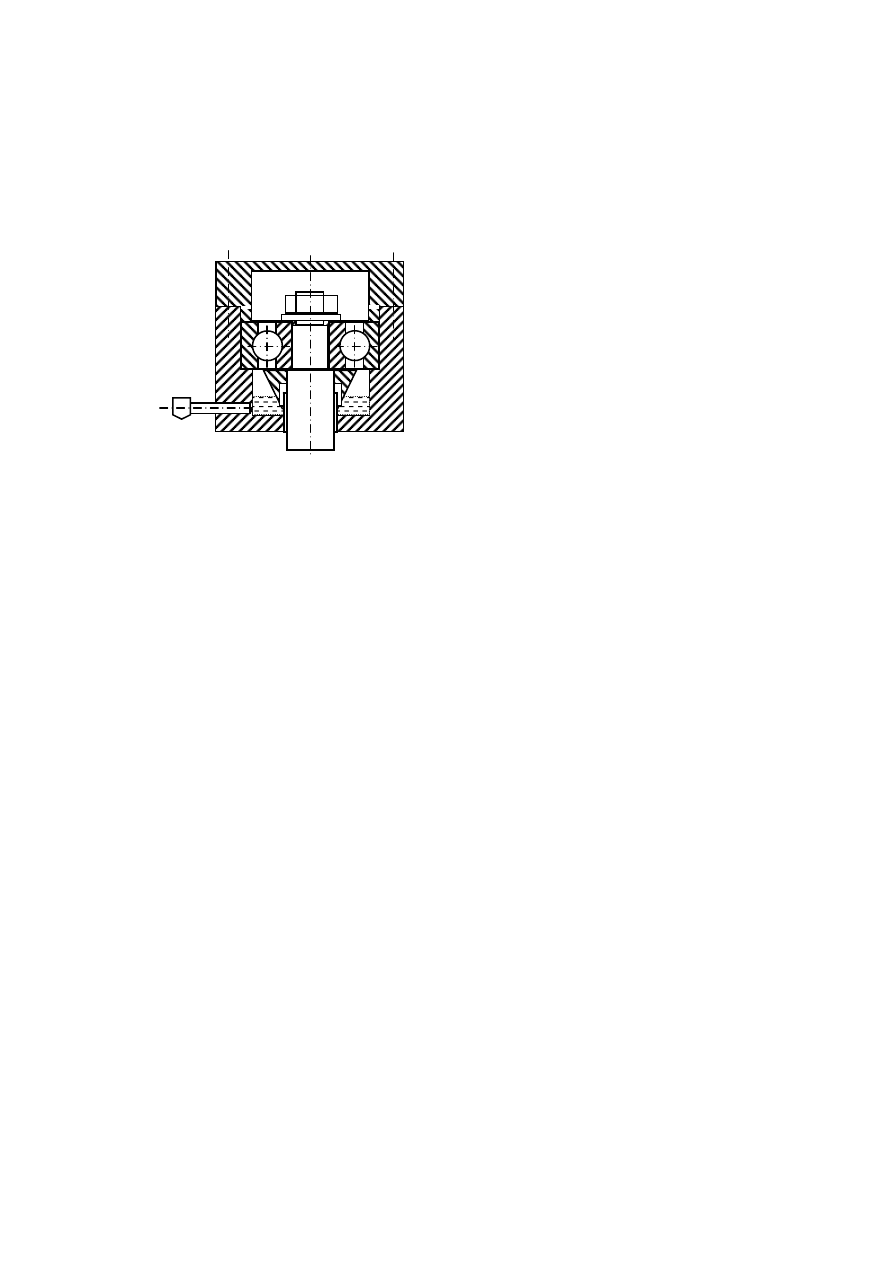

Рис. 53. Смазка

конической насадкой

Контрольные вопросы и задания

1. Дайте характеристику подшипников, применяемых

в опорах шпинделей.

2. Дайте характеристику четырех схем фиксации под-

шипников в корпусе подшипников.

3. Изобразите схемы установки подшипников с пред-

варительным натягом.

4. Изобразите возможные схемы крепления подшип-

ника на валу.

5. Изобразите возможные схемы крепления подшип-

ника в корпусе подшипника.

6. Что собой представляет подсистема смазки шпин-

деля?



173



174

7. Сформулируйте требования, предъявляемые к смаз-

ке подшипниковых опор.

8. Какие смазывающие материалы применяются для

смазки подшипниковых опор?

9. Какие устройства применяются для смазки подшип-

ников маслом?

8.6. Окончательное конструирование

валов

При эскизной компоновке шпинделя ориентировочно

конструкция вала выбрана, определены размеры отдельных
участков по длине и по диаметрам. На данной стадии конст-
руирования необходимо окончательно определиться с конст-
рукцией вала и деталей, посаженных на нем.

При конструировании вала учитывают требования к

прочности, технологии изготовления и металлоемкость кон-
струкции.

8.6.1. Конструирование по условию прочности

На вале могут встречаться такие элементы как шпо-

ночные пазы, резьбы, сквозные поперечные отверстия под
штифты или установочные винты, канавки и др. Эти элемен-
ты вызывают концентрацию напряжений в вале и уменьшают
его усталостную прочность. Поэтому, если вал имеет не-
большой запас усталостной прочности, следует избегать
элементов, вызывающих         концентрацию напряжений.

В местах пониженной усталостной прочности нежела-

тельно выполнение проточек для выхода инструмента. В
этом случае сопряжение двух диаметров вала лучше выпол-
нять в виде галтели. Там, где это возможно, переход от одно-



175

го диаметра к другому следует делать плавным с большим
радиусом галтели [15].

Шпоночный паз, получаемый обработкой дисковой

фрезой вызывает меньшую концентрацию напряжений, чем
шпоночный паз, обработанный концевой фрезой, однако в
последнем шпонка фиксируется более надежно.

Для осевого фиксирования нескольких деталей на валу

рекомендуется использовать распорные втулки. В этом слу-
чае можно ограничиться одной-двумя резьбовыми соедине-
ниями на концах вала и снизить концентрацию напряжений.

Если размеры вала определяются не прочностью, а

жесткостью или размерами подшипника, то запас усталост-
ной прочности оказывается большой. В этом случае допол-
нительно стремиться к повышению прочности вала указан-
ными способами нет необходимости, и главное внимание
следует уделить технологичности вала.

8.6.2. Учет технологии изготовления и сборки

Требования к изготовлению. Конструкция вала

должна быть технологичной для изготовления. Для этого в
конструкции должны быть учтены следующие рекоменда-
ции.

Чтобы не увеличивать номенклатуру резцов, радиусы

галтелей и углы фасок на одном вале должны быть по воз-
можности одинаковыми.

Для выхода резьбонарезного и шлифовального инст-

румента в конструкции вала следует предусмотреть проточ-
ки.       Ширину проточек тоже надо делать одного размера.

Если по длине вала имеется несколько шпоночных па-

зов, то для удобства фрезерования их следует размещать на
одной образующей и выполнять одинаковой ширины. Это



176

позволит обрабатывать шпоночные пазы с одной установки
вала одной фрезой.

Длинные шпоночные пазы должны обрабатываться

дисковой фрезой, так как производительность фрезерования
ею выше, чем концевой фрезой. В этом случае в конструкции
вала следует предусмотреть выход для дисковой фрезы.

Призматическая шпонка должна сидеть в пазу вала с

натягом. Ширину паза следует принимать с допуском по Р9.
Поля допусков ширины шпоночного паза отверстия прини-
мают следующие:

для неподвижного соединения нереверсивной передачи –

J

s

9;

для неподвижного соединения реверсивной передачи –

Р9;

для подвижного соединения – D10.

Поперечные отверстия в вале, если они необходимы,

должны быть цилиндрическими или овальными, что позво-
лит  обработать их сверлом или концевой фрезой.

На поверхности, подлежащей шлифованию, выпол-

нять продольные пазы нежелательно. Такую поверхность
трудно шлифовать.

На торцах и ступенях участков вала следует делать

фаски, облегчающие сборку и притупляющие острые кром-
ки.

Требования к сборке. По технологии сборки к валу

предъявляется одно требование:

вал должен иметь такую

конструкцию, чтобы каждая сидящая на нем деталь прохо-
дила  при сборке до места посадки без натяга.

Поэтому, ес-

ли на вал с одной стороны устанавливается несколько дета-
лей с натягом, то этот участок вала должен быть ступенча-
тым.

На рис. 54 показаны различные варианты установки на

вал с натягом колеса и подшипника.
