Подшипники могут работать на жидкой или пластич-

ной смазке. В качестве жидкой смазки используются раз-
личные масла: индустриальные марок И-5А, И8А, ..., И-
100А, авиационные МС-14, МС-20, турбинные Т

22

, Т

30

, тур-

бинные масла с присадками Т

п

-22 и др.

В состав пластичных смазок входят жидкие масла и

твердые загустители. Мельчайшие твердые частицы загусти-
теля, сцепляясь друг с другом, образуют каркас, заполнен-
ный жидким маслом. Загустители в виде мыла могут быть
трех типов: кальциевые, натриевые и литиевые. Для смазки
подшипников качения используют следующие пластические
материалы:

на кальциевых загустителях – солидол синтетиче-

ский по ГОСТ-4366-76, солидол С, пресс-солидол, солидол
жировой по ГОСТ-1033-79, солидолы УС-1 и УС-2, униол-1,
ЦИАТИМ-221 по ГОСТ-9433-80;

на натриевых загустителях – смазка автомобильная

по ГОСТ9432-60;

на литиевых загустителях – литол-24 по ГОСТ-

21150-87, смазка ВНИИ НП-242 по ГОСТ-18142-80, фиол-1,
фиол-2       и др.

8.5.2. Выбор типа смазки

На основании опыта эксплуатации подшипниковых

узлов установлено, что при выборе типа смазки следует учи-
тывать такие факторы, как  размеры подшипника и частоту
его вращения, величину нагрузки на подшипник и темпера-
туру.

При окружной скорости вращающегося кольца под-

шипника V < 5 м/с можно применять как жидкие, так и пла-
стичные смазки. При больших окружных скоростях реко-
мендуется применять жидкие смазки. При этом, чем выше

окружная скорость, тем меньше должна быть вязкость жид-
кой смазки.

Масляная пленка, обволакивающая шарики и дорожки

колец подшипника, должна быть устойчива к действию на-
грузки. Устойчивость (прочность) пленок повышается с уве-
личением вязкости масел или консистентности пластичных
смазок. Поэтому чем выше нагрузка, тем большей вязкостью
(консистентностью) должны обладать применяемые масла
(смазки).

Для подшипников, работающих при низких темпера-

турах (ниже 0

°С), следует выбирать жидкие смазки. Для

подшипников, работающих при 70-80

°С жидкие смазки

должны обладать повышенной вязкостью, а пластичные –
повышенной консистентностью.

Для подшипниковых узлов фрезерных и четырехсто-

ронних продольно-фрезерных станков существуют такие ре-
комендации: если диаметр наружного кольца подшипника D
= 22 –       240 мм, частота вращения n < 80% предельной час-
тоты вращения, отношение нагрузки на подшипник Р (Н)  к
его динамической грузоподъемности С (Н) Р/С < 0,1 и рабо-
чей температуре подшипника 50

°С, то следует применять

пластичную натриевую или литиевую пластичную смазку.
Подшипники заправленные указанной смазкой могут рабо-
тать без дозаправки в течение 150-200 ч для фрезерных стан-
ков и 300-500 ч для продольно-фрезерных станков [34].

8.5.3. Устройства для смазки

Устройства на пластичной смазке. Подшипники за-

правляются пластичной смазкой при сборке подшипникового
узла. Необходимый объем смазки можно определить по
формуле, см3:

1000

/

2

o

fBD

V

=

,



170

где   f – коэффициент заполнения, при d = 40-100 мм f = 1;
       D

o

 – средний диаметр подшипника, мм;

       В – ширина подшипника, мм.

Излишнее количество пластичной смазки вызывает нагрев

подшипника при работе.

Для добавления пластичной смазки подшипниковый

узел должны быть снабжен пресс-масленкой или колпачко-
вой масленкой. При использовании пресс-масленки смазка
продавливается до подшипника шприцем. В колпачковую
масленку смазка закладывается сверху, а затем продавлива-
ется винтом, который ввертывается в колпачок.

Устройства на жидкой смазке. В подшипниковых

узлах наиболее часто используются следующие системы
смазки: масляной ванной, фитилями, винтовыми канавками,
коническими насадками, масленками, распылением, раз-
брызгиванием.

Смазывание в масляной ванне применяется для под-

шипников, посаженных на горизонтальном вале. При частоте
вращения вала n < 3000 мин

-1

 уровень масла должен дохо-

дить до середины нижнего шарика (ролика) подшипника, а
при большей частоте вращения уровень масла должен быть
ниже указанного. При n

≥ 3000 мин

-1

 смазка подшипников в

ванне недопустима из-за
больших энергетических
потерь на перемешивание
масла.



171

Для поддержания

заданного уровня масла в
крышке делается отверстие
для заливки нового масла,
а в корпусе – для слива от-
работанного масла (рис. 51

).

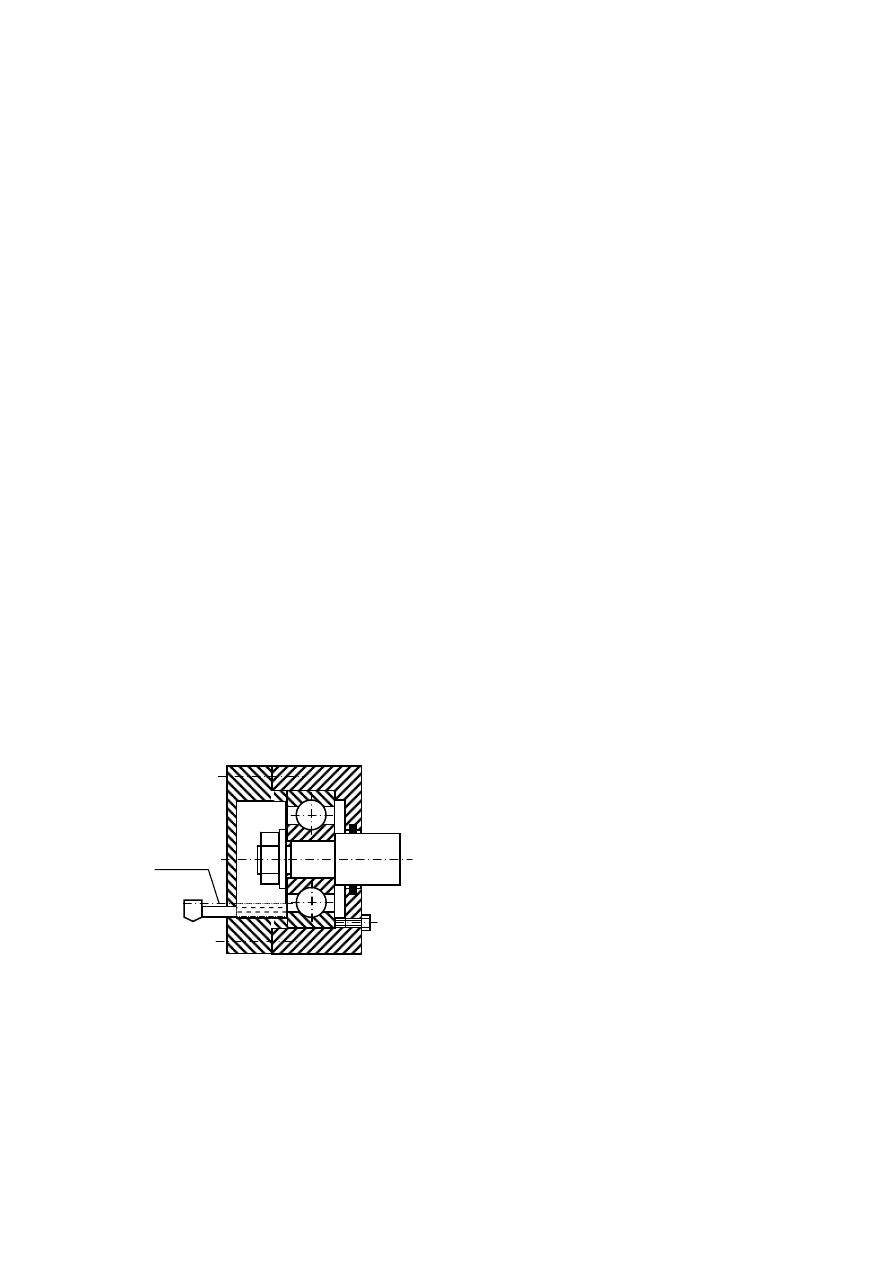

Рис. 51. Смазка под-

шипника в масленой

ванне

Уровень

масла



Фитильное смазывание применяется как в горизон-

тальных (рис. 52), так и в вертикальных быстроходных
шпинделях, где требуется дозированная подача масла.

Устройство для

смазки состоит из фетро-
вой кольцевой проклад-
ки, которая периодически
пропитывается маслом,
подаваемом через отвер-
стие в верхней части кор-
пуса. К прокладке при-
креплены два кольцевых
фитиля, которые сопри-
касаются с коническими

поверхностями вала. Прокладка и фитили не только проводят
масло, но и фильтруют его.

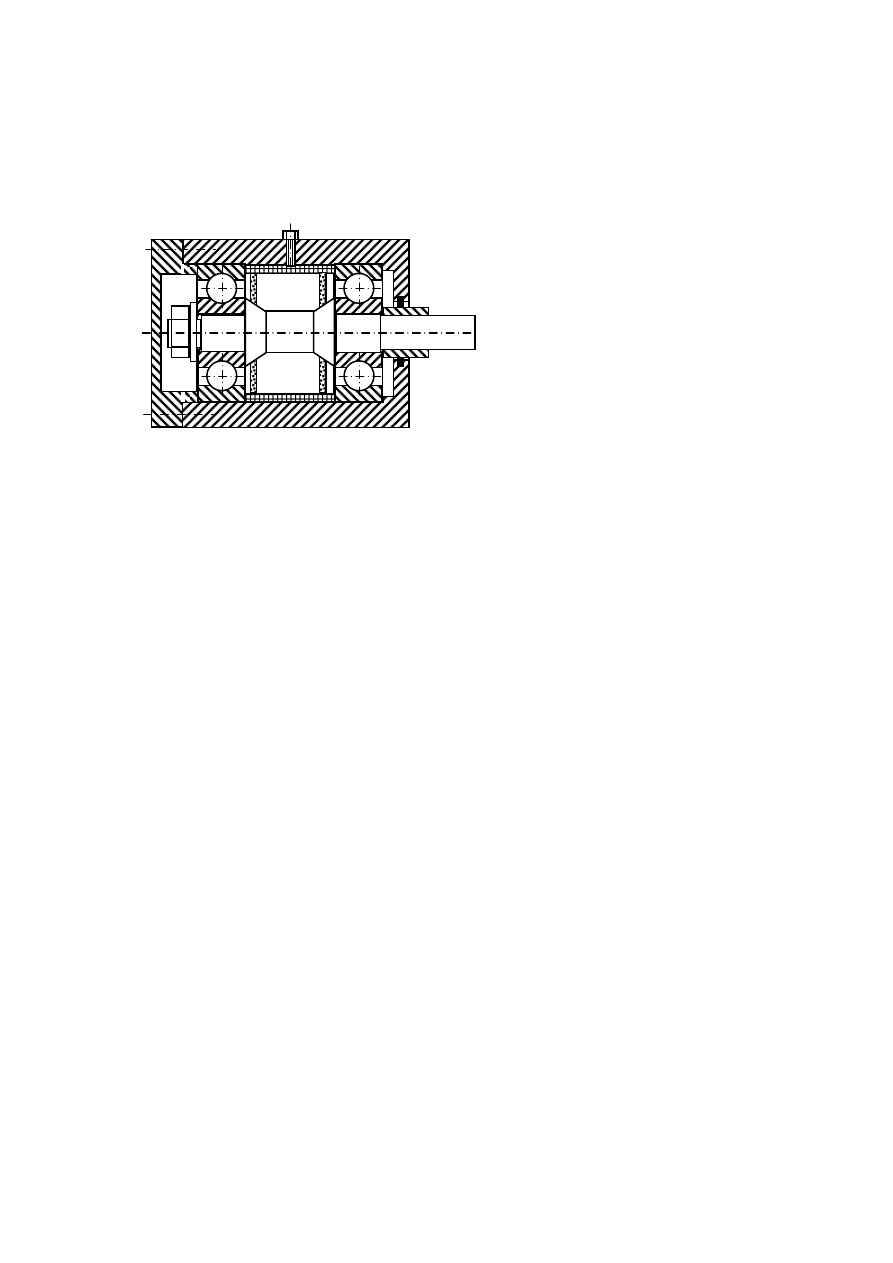

Рис. 52. Смазка при

помощи фитилей

При работе капельки масла, поступающие на кониче-

ские поверхности вала, под действием центробежных сил от-
брасываются по радиусу вращения вала. При этом центро-
бежная сила, действующая на капельку, раскладывается на
нормальную и касательную составляющую, которая переме-
щает капельку по конусной поверхности в сторону большего
диаметра конуса, т.е. в сторону подшипника. Если в под-
шипник попадет несколько капелек масла, то этого доста-
точно на долгие часы работы.

Смазывание разбрызгиванием применяется в под-

шипниковых опорах горизонтальных валов, работающих с
высокой частотой вращения. На валу возле подшипниковой
опоры крепится диск, который на 1-5 мм погружается в мас-
ляную ванну. При вращении диск разбрызгивает капельки
масла на стенки корпуса. Капельки, стекая по стенкам корпу-
са вниз, частично попадают в подшипник. При использова-
нии данного способа смазки следует беспокоиться о том,
