Средства измерений для автоматизации «Метран» (датчики давления) - часть 82





Метран961

325

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

1. Тип измерителя$регулятора.
2. Количество и типы дискретных выходов:

одно реле сигнализации, тип контактов: переключающий;

три реле; в т.ч. одно реле сигнализации (тип контактов: переключающий), два реле управляющих (тип контактов:

замыкающий);

1Р2С

одно реле сигнализации, тип контактов: переключающий, два оптосимистора.

3. Наличие встроенного блока питания +24 В для датчиков с унифицированным выходным сигналом (при заказе).
4.

RS485 $ наличие гальванически изолированного интерфейса RS485 для постоянного подключения к внешней системе

управления или ПК;

поле пропущено $ технологическая связь с ПК может осуществляться через RS232 с помощью специального кабель$

адаптера, который при заказе указывается отдельной строкой. Один кабель$адаптер может использоваться для нескольких приборов).
5. Наличие унифицированного токового выхода 0$20, 0$5 или 4$20 мА (конфигурируется), при отсутствии $ поле пропустить;
6. Доступность функций регулирования:

поле пропущено $ 2$х, 3$х позиционное или П$регулирование,
ПИД $ дополнительно возможно ПИД$регулирование,
ПРОГ  $  дополнительно возможно программное регулирование, т.е. формирование временного профиля регулируемой

величины;
7. ГП $ госповерка (опция).

СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

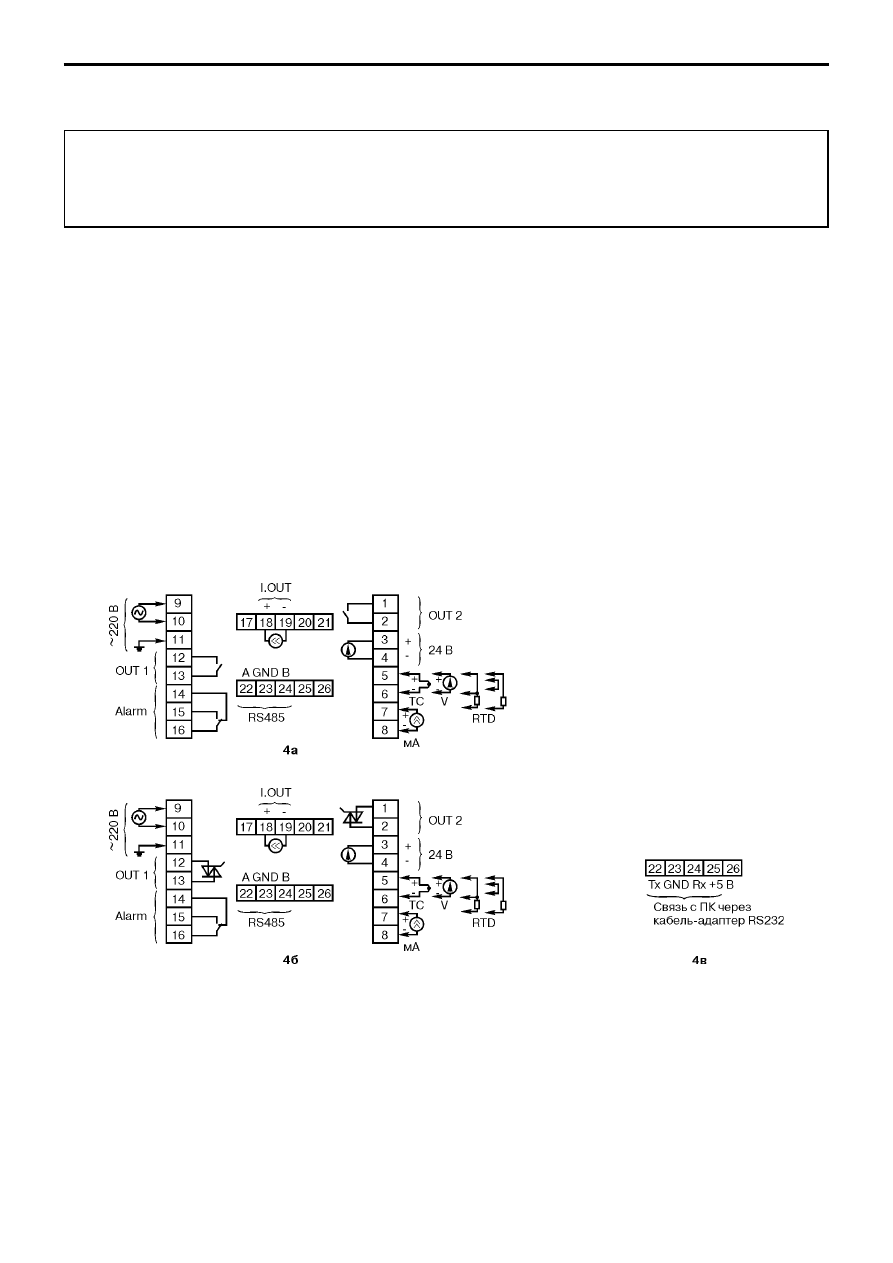

Рис.4. Расположение и назначение клемм прибора.

Назначение клемм в исполнениях  (рис.4а), в исполнениях 1Р2С (рис.4б):

1, 2 $ выход 2 (реле в исполнении , оптосимистор в исполнении 1Р2С);
3, 4 $ встроенный блок питания 24 В в исполнении БП;
5, 6, 7, 8 $ универсальный аналоговый вход;
9, 10 $ сеть питания переменного тока 220 В, 50 Гц;
11 $ контакт рабочего заземления;
12, 13 $ выход 1 (реле в исполнении , оптосимистор в исполнении 1Р2С);
14, 15, 16 $ релейный выход сигнализации;
18, 19 $ аналоговый токовый выход в исполнении Т;
22, 23, 24 $ сетевой интерфейс RS485 в исполнении RS485;

Назначение клемм 22, 23, 24, 25 (рис.4в), при отсутствии опции RS485 $ связь с ПК.

Метран961

 3Р  БП  RS485  T



 ГП

Метран961

 3Р  БП

 T

 ПИД  ГП

1

2

3

4

5

6

7

Кабельадаптер RS232
