Рис.6. Схема подключения регистратора для дискретных сигналов  типа «сухой контакт».

БП $ блок питания.

Рис.8. Схема подключения регистратора для дискретных сигналов потенциального типа.

БП $ блок питания.

Рис.7. Схема подключения регистратора для дискретных сигналов  типа «открытый коллектор»:

а) NPN; б) PNP.

а

б

318

Метран910

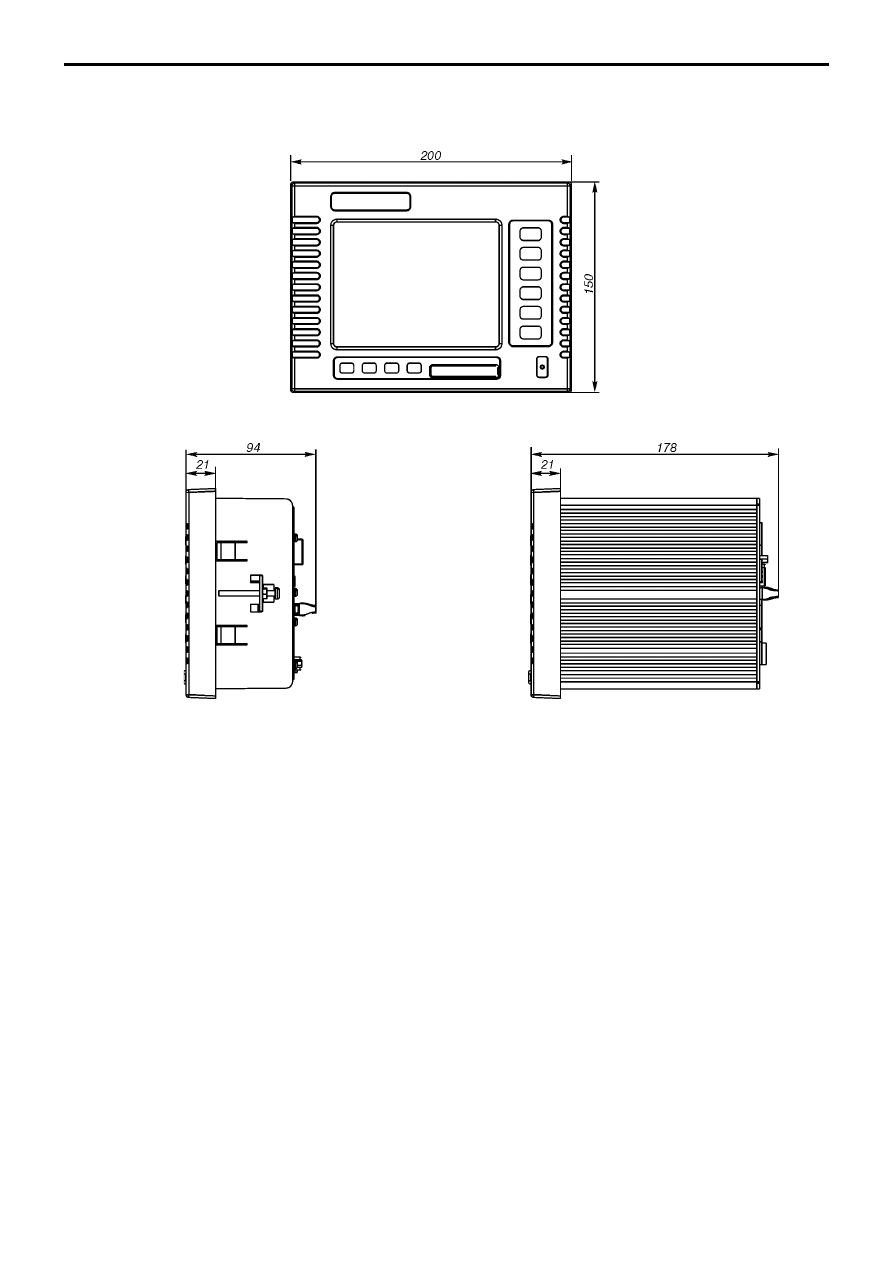

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Исполнение 1

Вырез в щите под установку 138 х 138 мм

Исполнение 2

Вырез в щите под установку 162 х 138 мм

Метран961

319

Технологический измерительрегулятор

Метран961

Технологический измеритель$регулятор

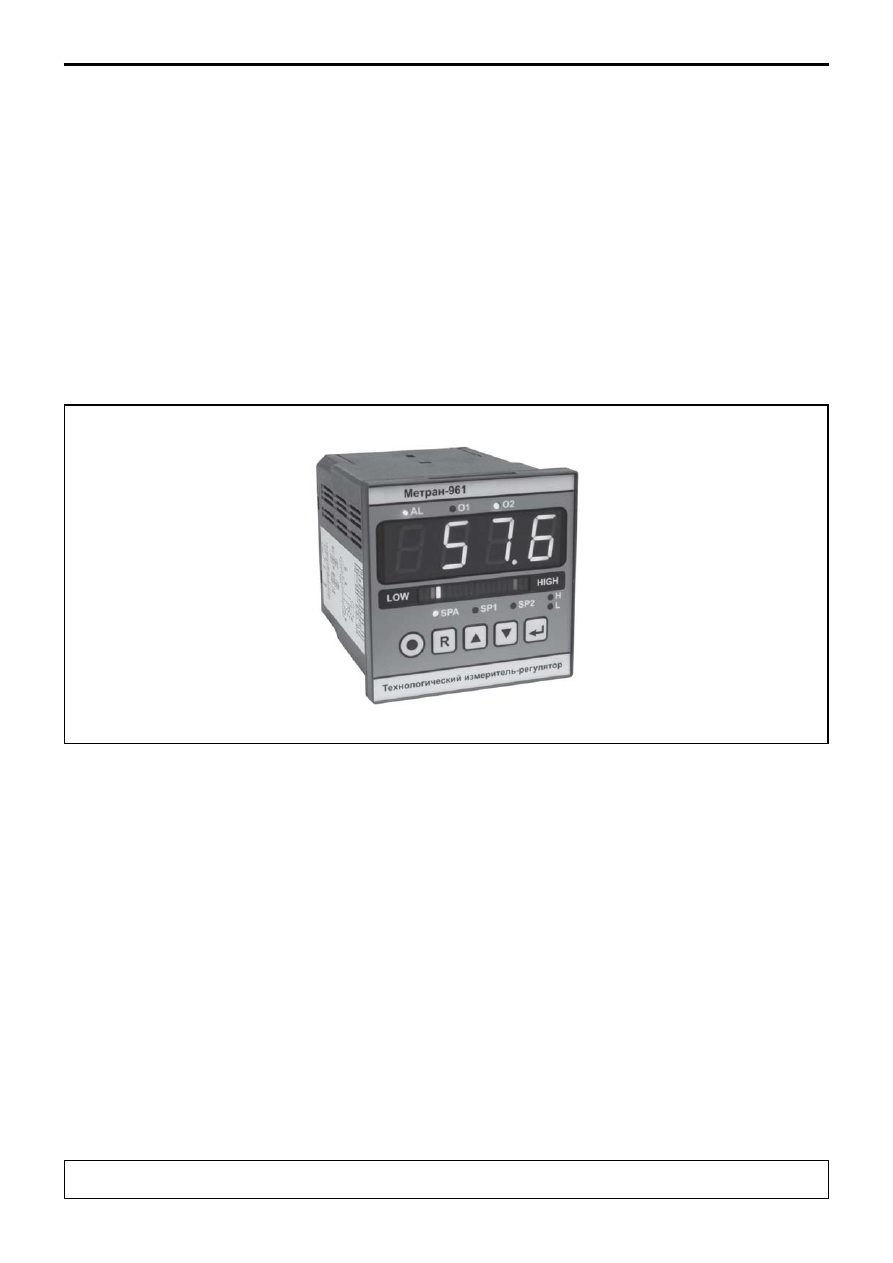

Метран$961 предназначен для измерения,
визуализации, контроля и регулирования
технологических параметров в различных отраслях
промышленности.

Метран$961$  это семейство одноканальных

приборов: от простейшего измерителя$индикатора
до сложного регулятора техпроцесса.

Основные достоинства:

$ эргономичная визуализация: цифровой 4$х
разрядный индикатор, двухцветный шкальный
индикатор для пропорционального представления
сигнала;
$ разнообразие законов регулирования
температуры или других технологических
параметров: 2$х, 3$позиционный, П; ПИ, ПИД;
программное регулирование (формирование
профиля изменения регулируемого параметра во
времени).

Универсальный аналоговый вход: токовый,
напряжение, сопротивление, от термо
электрических преобразователей (ТП),
термосопротивлений (ТС)
Цифровое и шкальное представление
данных
Встроенный блок питания для датчика с
унифицированным выходным сигналом
(УВС)
Высокое быстродействие  до 0,2 с
Различные комбинации выходов  релейные,
оптосимисторные, токовый
Электромагнитная совместимость
по ГОСТ Р 5152299
Детектирование обрыва сенсора
Возможность конфигурирования с помощью
клавиатуры или ПК
Легкость интеграции в АСУТП (интерфейс
RS485 + Modbus RTU)
ТУ 4210015134286792007

Код ОКПО 4220

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

320

Метран961

УСТРОЙСТВО И РАБОТА

Первичный преобразователь температуры или датчик

с УВС подключается к универсальному аналоговому входу
регулятора. Информация о входном сигнале обрабатывается
процессором (линеаризация и сдвиг для ТП и ТС,
масштабирование и корнеизвлечение для УВС). Затем
производится цифровая фильтрация сигнала. Полученное
значение выводится на светодиодное табло прибора.
Микроконтроллер, считав информацию с измерительного
входа,  в зависимости от выбранного алгоритма работы, выдает
сигналы на выходные устройства:
$ реле сигнализации (Сигн.)
$ управляющие реле или оптосимисторы (Вых.1, Вых.2)
$ источник выходного тока (0$5, 0$20, 4$20 мА).

Реле сигнализации  перекидного типа, что позволяет

использовать нормально закрытые (НЗ) или нормально
открытые (НО) контакты.  Реле управления имеет (НО) контакты.

Гальванически изолированный интерфейс RS485

служит как для конфигурирования прибора с ПК, так и для
постоянного подключения к АСУТП. Если опция "RS485" не
выбрана, то вместо нее на заднюю панель прибора выведен
технологический интерфейс, позволяющий с помощью кабель$
адаптера RS232, поставляемого по отдельному заказу (один на
несколько приборов) подключать измеритель$регулятор к порту
USB ПК для удаленного конфигурирования.

Для исполнения "ПРОГ" дополнительно имеется

дискретный вход для запуска/останова выполнения программы.

Рис.1. Структурная схема измерителярегулятора исполнения 3РБПRS485ТПИД.

Модели измерителярегулятора

Таблица 1

Метран$961

Конфигурации

Дискрет.

выходы

БП

встроен.

RS485

Токовый

выход

Управ$

ление

Описание

1Р

1Р

Поз., П

Простейший измеритель$индикатор$регулятор с
1 реле сигнализации/управления

1Р$Т

1Р

1

$

Нормирующий преобразователь сигналов ТС/ТП
в ток с 1 реле сигнализации и индикатором

3Р

3Р

Поз., П

Измеритель$регулятор с 2 реле управления и 1
реле сигнализации, автономный*

3Р$ПИД

ПИД

3Р$БП

3Р

1

Поз., П

Универсальный измеритель$регулятор с 2 реле
управления, 1 реле сигнализации, БП,
автономный*

3Р$БП$ПИД

ПИД

3Р$БП$RS485

3Р

1

1

Поз., П

Универсальный измеритель$регулятор с 2 реле
управления, 1 реле сигнализации, БП, поддержка
сети ModBus**

3Р$БП$RS485$ПИД

ПИД

1Р2С$БП

1Р 2С

1

Поз., П

Универсальный измеритель$регулятор с 2
оптосимисторами управления, 1 реле
сигнализации, БП, автономный*

1Р2С$БП$ПИД

1Р 2С

ПИД

1Р2С$БП$RS485

1Р 2С

1

1

Поз., П

Универсальный измеритель$регулятор с 2
оптосимисторами управления, 1 реле
сигнализации, БП, поддержка сети ModBus **

1Р2С$БП$RS485$ПИД

1Р 2С

1

1

ПИД

3Р$БП$RS485$Т$ПИД

3Р

1

1

1

ПИД

Полная конфигурация**

1Р2С$БП$RS485$ПРОГ

1Р 2С

1

1

ПРОГ

Программный регулятор с архивом 512 кБ с 2
оптосимисторами управления, поддержка сети
ModBus **

* Автономный $ работа без поддержки сети, интерфейс с ПК  только для конфигурирования.
** Поддержка сети ModBus $ интегрируемый в АСУТП через сеть RS485 (ModBus).
