Метран961

321

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Аналоговый вход измерителя$регулятора $ универсальный и может быть свободно переконфигурирован потребителем.

Входные сигналы, диапазоны измерений и пределы допускаемой основной погрешности приведены в табл.2, 3, 4.

Измерение входных сигналов термоэлектрических преобразователей

Таблица 2

НСХ (тип ТП) по

ГОСТ Р 8.585$2001

Диапазон,  С

Пределы допускаемой основной погрешности

в диапазоне температур от 15 до 35°С, ±С *

Единица младшего разряда

индикации, °С

A$1 (ТВР)

0…400

4,2$0,004·T

0,1 до 1000°С;

1 свыше 1000°С

400…2200

1,7+0,0024·T

A$2 (ТВР)

0…300

4,4$0,006·T

300…1800

2,1+0,0017·T

A$3 (ТВР)

0…300

4,1$0,005·T

300…1800

2,1+0,0017·T

J (ТЖК )

$200...0

0,8$0,013·T

0…1000

0,8+0,0005·T

R (ТПП 13)

$49…200

9,6$0,026·Т

200…1767

4,5

S (ТПП 10)

$49…200

9$0,02·Т

200…1700

5$0,0003·Т

B (ТПР)

500…1000

11,7$0,007·Т

1000…1820

5,3$0,0006·Т

E (ТХКн)

$200…0

0,75$0,012·Т

0…1000

0,75+0,0004·Т

N (ТНН)

$200…0

1,5$0,02·Т

0…1300

1,5+0,0003·Т

K (ТХА)

$200…0

1$0,015·Т

0…1300

1+0,0009·Т

M (ТМК)

$200...$100

0,4$0,022·Т

$100…100

1,3$0,005·Т

Т (ТМК)

$200…0

1,1$0,016·T

0…400

1,1$0,0005·T

L (ТХК)

$200…0

0,7$0,012·Т

0…790

0,7+0,0003·Т

* Погрешность измерения температуры без учета погрешности измерения температуры холодного спая. Пределы

допускаемой погрешности канала компенсации температуры холодного спая ±1°С. Компенсация температуры холодного спая
автоматическая.

Измерение входных сигналов термопреобразователей сопротивления

Таблица 3

Тип ТС

НСХ (W100 )

по ГОСТ 6651$94

Диапазон, °С

Пределы допускаемой основной

погрешности в диапазоне температур

от 15 до 35°С, ±С*

Единица младшего

разряда индикатора, °С

Платиновые (ТСП)

50П (W100=1.3910)

$200…600

0,8+0,001*Т

0,1

100П (W100=1.3910)

0,5+0,0008*Т

Pt50 (W100=1.3850)

0,8+0,001*Т

Pt100 (W100=1.3850)

0,5+0,0008*Т

Медные (ТСМ)

50М (W100=1.4280)

$200…200

0,8+0,0005*Т

100М (W100=1.4280)

0,5+0,0005*Т

Cu50 (W100=1.4260)

$50…200

0,8+0,0006*Т

Cu100 (W100=1.4260)

0,5+0,0006*Т

* Полная погрешность при измерении температуры с помощью термометра сопротивления $ предел допускаемой основной

погрешности + 1 ед. младшего разряда индикатора.

322

Метран961

Измерение электрических сигналов в виде силы,

напряжения постоянного тока и сопротивления постоянному току

Таблица 4

Функция

Диапазон

Единица младшего

разряда

Пределы допускаемой основной погрешности в

диапазоне температур от 15 до 35°С, ±(%ИВ+%ВПИ)

Измерение силы постоянного тока
(доступна функция корнеизвлечения)

±(0$20) мА

0,001 мА

0,06%+0,04%

Измерение напряжения постоянного
тока

±(0$100) мВ

±(0$1) В

0,01 мВ

0,1 мВ

0,06%+0,04%

Измерение сопротивления
постоянному току

(0$325) Ом

0,1 Ом

0,06%+0,04%

ИВ $ значение измеряемой величины, ВПИ $ верхний предел измерения.

 Дополнительная погрешность в диапазоне температур от $10 до 15°С и от 35 до 60°С не превышает ±0,05%ВПИ на каждые 10°С при

измерении тока, напряжения и сопротивления и не превышает предельную основную погрешность на каждые 10°С при измерении
выходных сигналов ТС и ТП

 Время отклика на 90%$е изменение сигнала не превышает 0,2 с для токового входа

 Детектирование обрыва подключенной термопары или термопреобразователя сопротивления

Дискретные выходы. Сигнализация и регулирование

Реле сигнализации $ перекидного типа, присутствует во всех исполнениях. Может использоваться и для регулирования.
Дополнительно, в зависимости от конфигурации, имеются 2 управляющих реле или 2 оптосимистора.
Коммутируемые напряжения и токи:

$ реле сигнализации:

активная нагрузка ~250 В / =30 В / 3 А

реактивная нагрузка ~250 В / =30 В / 1 А (COS

ϕ

 = 0,75…0,8)

$ управляющее реле:

активная нагрузка ~250 В / =30 В / 7 А

реактивная нагрузка ~250 В / =30 В / 4 А (COS

ϕ

 = 0,75…0,8)

$ оптосимистор с детектором перехода напряжения через ноль

допускаемое напряжение до ~265 В
максимальный допускаемый ток ~1 А.

На лицевой панели  светодиодная индикация состояния каждого выхода.
Логика управления каждым выходом определяется одной (SP) или двумя уставками (SP.H, SP.L) и значением гистерезиса

срабатывания (H).

На рис.2 представлены режимы работы дискретных выходов при использовании для сигнализации и позиционного

управления.

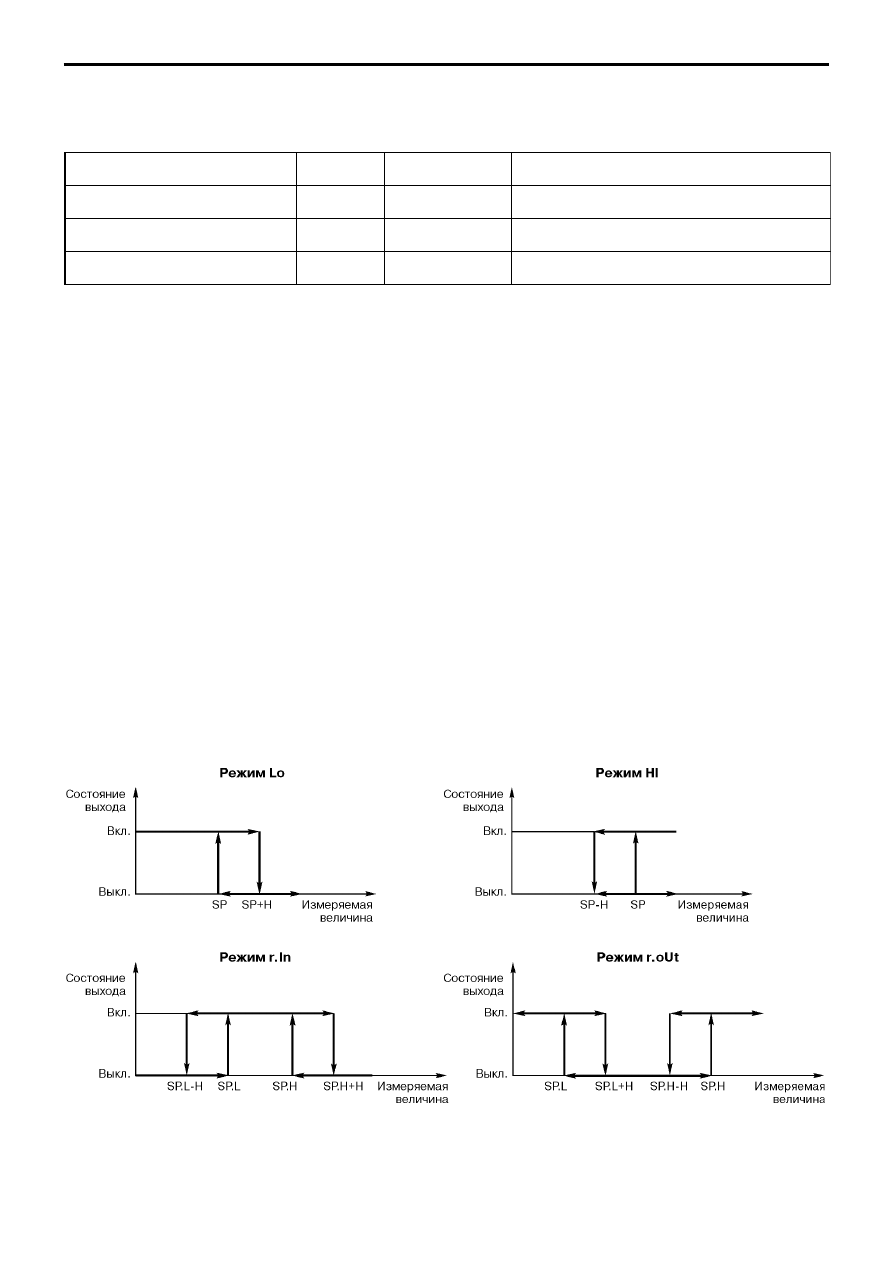

Рис.2. Режимы работы дискретных выходов.

Для выхода сигнализации при наличии релейных или оптосимисторных выходов доступен режим таймера (см.рис.3).

Метран961

323

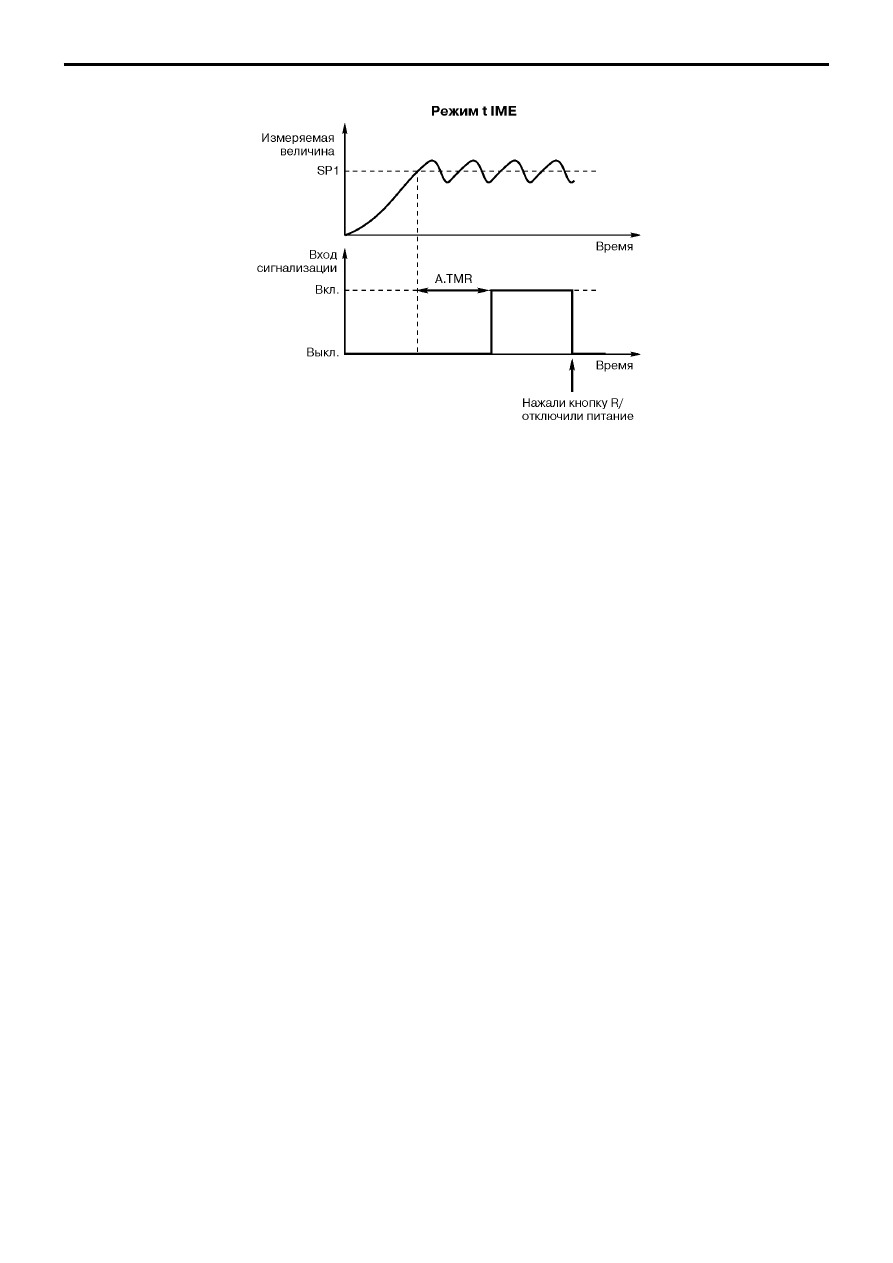

Рис.3. Пример работы выхода сигнализации в режиме таймера.

В режиме таймера  выход сигнализации находится в выключенном состоянии, при достижении значения измеряемой

величины, равного уставке выхода 1, запускается таймер на интервал времени, определяемый параметром A.TMR. По истечении
интервала времени выход сигнализации включается.

Токовый выход

Токовый выход по ГОСТ 26.011$80 (исполнение /Т):

$ гальваническая изоляция от остальных цепей прибора;
$ пределы генерации тока $0,5…22 мА;
$ не требует внешнего источника питания;
$ сопротивление нагрузки  не более 2500 Ом для сигнала 0$5 мА и не более 600 Ом для сигнала 0$20 мА;
$ предел допускаемой основной погрешности генерации тока ±(0,06%·I + 8 мкА) в диапазоне температур 15...35°С, где I $ генерируемое
значение тока;
$ дополнитительная погрешность на каждые 10°С вне диапазона температур 15...35°С не более предела основной погрешности.

Цифровые интерфейсы и прикладное программное обеспечение

Регулятор в  исполнении "RS485" обеспечивает поддержку протокола MODBUS RTU в сети на основе физического уровня

RS485. Для встраивания в АСУТП пользователям предоставляется:
$ описание ModBus$команд, поддерживаемых прибором;
$ ОРС$сервер, обеспечивающий доступ к прибору из SCADA$систем.

Поставляется также сервисное программное обеспечение (ПО) для персонального компьютера (ПК), позволяющее с

помощью интерфейса RS485 дистанционно конфигурировать прибор с ПК.

В отсутствии опции "RS485", но при заказе кабель$адаптера RS232 (один на несколько измерителей$регуляторов) в комплекте

с последним также поставляется ПО для конфигурирования прибора с ПК.

324

Метран961

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

Светодиодное табло состоит из:

$ 4$х разрядного цифрового индикатора с высотой символа
20 мм, что удовлетворяет стандарту по эргономике
ГОСТ 29.05.002$82 при дальности наблюдения до 7 м;
$ двухцветного шкального индикатора (bargraph),
имитирующего отрезок числовой оси, для пропорционального
отображения значения измеряемой величины относительно
выбранных границ.

НАСТРОЙКА И КОНФИГУРИРОВАНИЕ

Настройку и конфигурирование регулятора можно

осуществить:
$ вручную с помощью кнопок регулятора;
$ удаленно с ПК программой конфигурирования через
интерфейс RS485, либо, если опция "RS485" отсутствует, через
технологический интерфейс, подключаемый к порту RS232
компьютера. В последнем случае необходим дополнительный
специальный кабель$адаптер, поставляемый по отдельному
заказу (один на несколько приборов).

ВСТРОЕННЫЙ БЛОК ПИТАНИЯ ДАТЧИКОВ

С УНИФИЦИРОВАННЫМ ТОКОВЫМ СИГНАЛОМ

Встроенный блок питания, предназначенный для

питания преобразователей измерительных по ГОСТ 13384
(исполнение "БП"), имеет следующие характеристики:
$ выходное напряжение 24 В±1%;
$ рабочий выходной ток до 30 мА;
$ нестабильность выходного напряжения в рабочем
диапазоне температур ±1% от номинала;
$ ток срабатывания защиты (50±10) мА.

ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ ЦЕПЕЙ

Электрическая изоляция при температуре

окружающей среды (23±5)°С и относительной влажности 80% в
течение 1 минуты должна выдерживать переменное напряжение
частотой от 45 до 65 Гц со среднеквадратичным значением:
$ 1500 В между выводом заземления и остальными цепями;
$ 1500 В между клеммами питания переменного тока и
остальными цепями;
$ 1500 В между дискретным выходом  и остальными цепями
$ 500 В между закороченными контактами аналогового входа,
встроенного источника питания (в исполнениях "БП") и
закороченными контактами сетевого интерфейса (в
исполнениях "RS485"), и закороченными контактами
аналогового выхода (в исполнениях "Т") в различных
комбинациях.

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Помехоэмиссия измерителя$регулятора

соответствует ГОСТ Р 51522$99.

Измеритель$регулятор устойчив к радиочастотным

кондуктивным помехам 150 кГц $ 80 МГц  по ГОСТ Р 51317.4.6$
99 (МЭК 61000$4$6$96) степень жесткости 2 (3 В
среднеквадратическое значение), критерий А.

Измеритель$регулятор устойчив к радиочастотному

электромагнитному полю в полосе частот 80$1000 МГц по
ГОСТ Р 51317.4.3, степень жесткости 2 (3 В/м), критерий А.

Измеритель$регулятор устойчив к импульсным

микросекундным помехам большой энергии по
ГОСТ Р 51317.4.5$99 (МЭК 61000$4$5$95):
$ со степенью жесткости 3 (2 кВ) при подаче помехи по схеме
«провод$земля» и со степенью жесткости 2 (1 кВ) при подаче
помехи по схеме «провод$провод» для линий электропитания
переменного тока, выхода сигнализации, релейных выходов в
исполнениях "3Р", оптосимисторных выходов в исполнениях

"1Р2С", критерий А;
$ со степенью жесткости 2 (1 кВ) при подаче помехи по схеме
«провод$земля» и со степенью жесткости 1 (0,5 кВ) при подаче
помехи по схеме «провод$провод» для аналогового входа,
встроенного источника питания (в исполнениях "БП"), токового
аналогового выхода (в исполнениях "Т"), сетевого интерфейса
(в исполнениях "RS485"), критерий B.

Измеритель$регулятор устойчив к импульсным

наносекундным помехам по ГОСТ Р 51317.4.4$99 (МЭК 61000$
4$4$95):
$ степень жесткости испытаний 3 (2 кВ) для помехи "провод$
земля", критерий А;
$ степень жесткости испытаний 2 (1 кВ) для помехи "провод$
провод", критерий А;

Измеритель$регулятор устойчив к электроста$

тическим разрядам по ГОСТ Р 51317.4.2$99 (МЭК 61000$4$2$
95). Степень жесткости испытаний 2 (4 кВ воздушный разряд),
критерий А.

Измеритель$регулятор устойчив к динамическим

изменениям напряжения питающей сети по ГОСТ Р 51317.4.11$
99 (МЭК 61000$4$11$94):
$ к провалам напряжения: степень жесткости 4, критерий А;
$ к прерываниям напряжения: степень жесткости 2 $ критерий А;
степень жесткости 3,4 $ критерий В;
$ к выбросам напряжения: степень жесткости 4, критерий А.

МАССА

Масса регулятора составляет не более 0,5 кг.

ЭНЕРГОПОТРЕБЛЕНИЕ

Мощность, потребляемая от сети 220 В, не превышает

10 Вт.

НАДЕЖНОСТЬ

Средняя наработка на отказ: не менее 50000 ч.
Средний срок службы: не менее 10 лет.

ПОВЕРКА

Межповерочный интервал $ 2 года.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Регулятор устойчив к воздействию температуры

окружающей среды от $10  до 60°С.

Степень защиты от пыли и влаги по ГОСТ 14254:

$ IP54 для передней панели;
$ IP20  для остальных стенок корпуса.

КОМПЛЕКТ ПОСТАВКИ

Измеритель$регулятор Метран$961

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Диск с ПО:

$для опции RS485

1 шт.

$для опции кабель$адаптер RS232

1 шт.

Кабель$адаптер RS232

1 на несколько

(по отдельному заказу)

приборов

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев со дня

ввода в эксплуатацию, но не более 24 месяцев с момента
изготовления.
