Средства измерений для автоматизации «Метран» (датчики давления) - часть 72





285

Метран631Изобар, Метран632Изобар

CХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ

Метран631  Изобар

Рис.1. Схема включения Метран631  Изобар

при работе в качестве источника тока.

Д  $ датчик (4$20 мА + HART);
Су $ нагрузка (система управления), Rн

≤ 600 Ом;

G1 $ источник питания (20$30) В;
G2 $ встроенный источник питания системы управления (8$30) В;
HART $ HART$модем и (или) HART$коммуникатор.

Рис.2. Схема включения Метран631  Изобар

при работе в качестве приемника тока

(применяется при подключении к системе управления

со встроенным источником питания токовой петли).

Рис.4. Схема включения Метран632  Изобар

при работе в качестве источника тока в активном режиме.

Рис.5. Схема включения Метран632  Изобар

при работе в качестве приемника тока в активном режиме

(применяется при подключении к системе управления

со встроенным источником питания токовой петли).

Рис.3. Функциональная схема Метран631  Изобар.

Метран632  Изобар

286

Метран631Изобар, Метран632Изобар

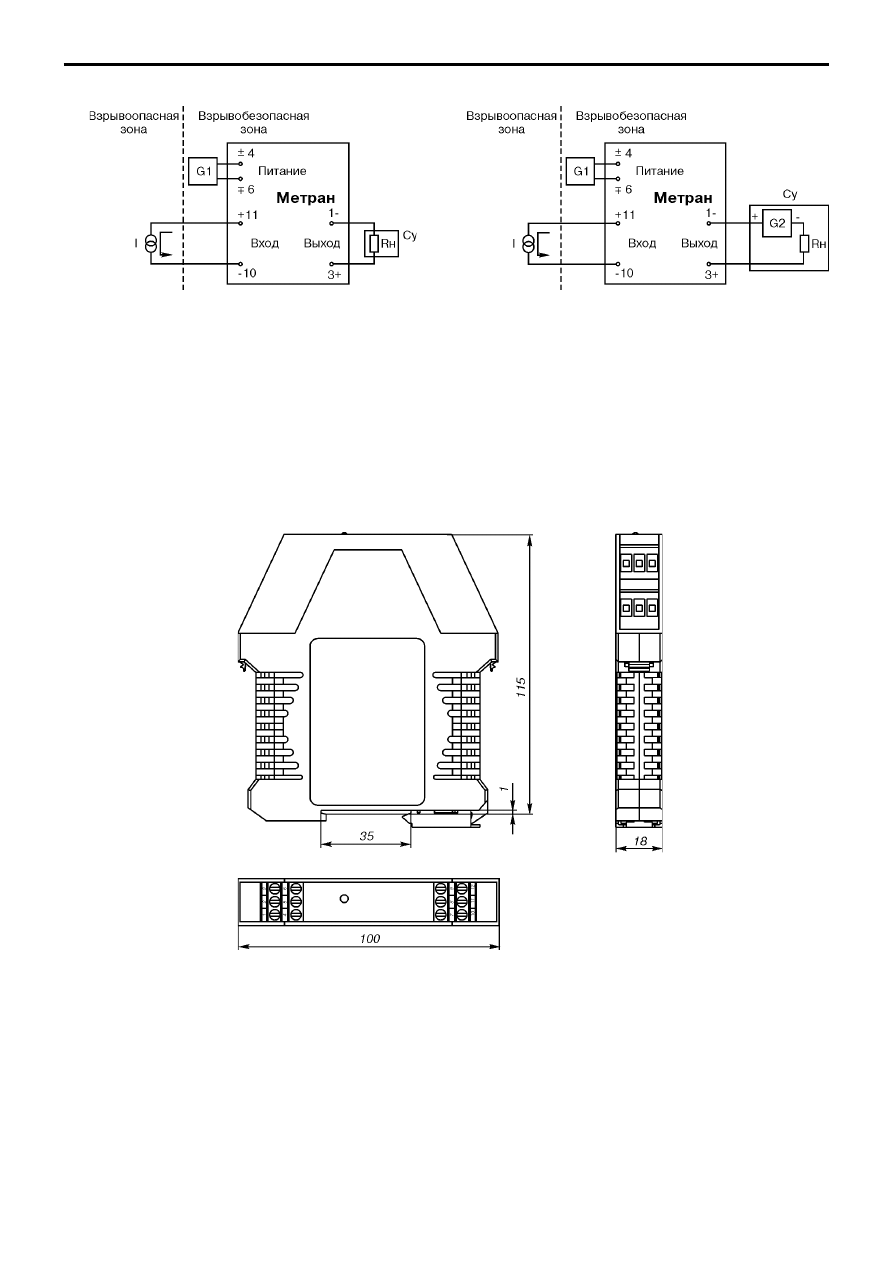

Рис.6. Схема включения Метран632  Изобар

при работе в качестве источника тока в пассивном режиме.

Д  $ датчик (4$20 мА);
Су $ нагрузка (система управления), Rн

≤ 600 Ом;

G1 $ источник питания (20$30) В;
G2 $ встроенный источник питания системы управления (8$30) В;
I $ источник тока от 0 до 20 мА.

Рис.7. Схема включения Метран632  Изобар

при работе в качестве приемника тока в пассивном режиме

(применяется при подключении к системе управления

со встроенным источником питания токовой петли).

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис.8.

Метран630

287

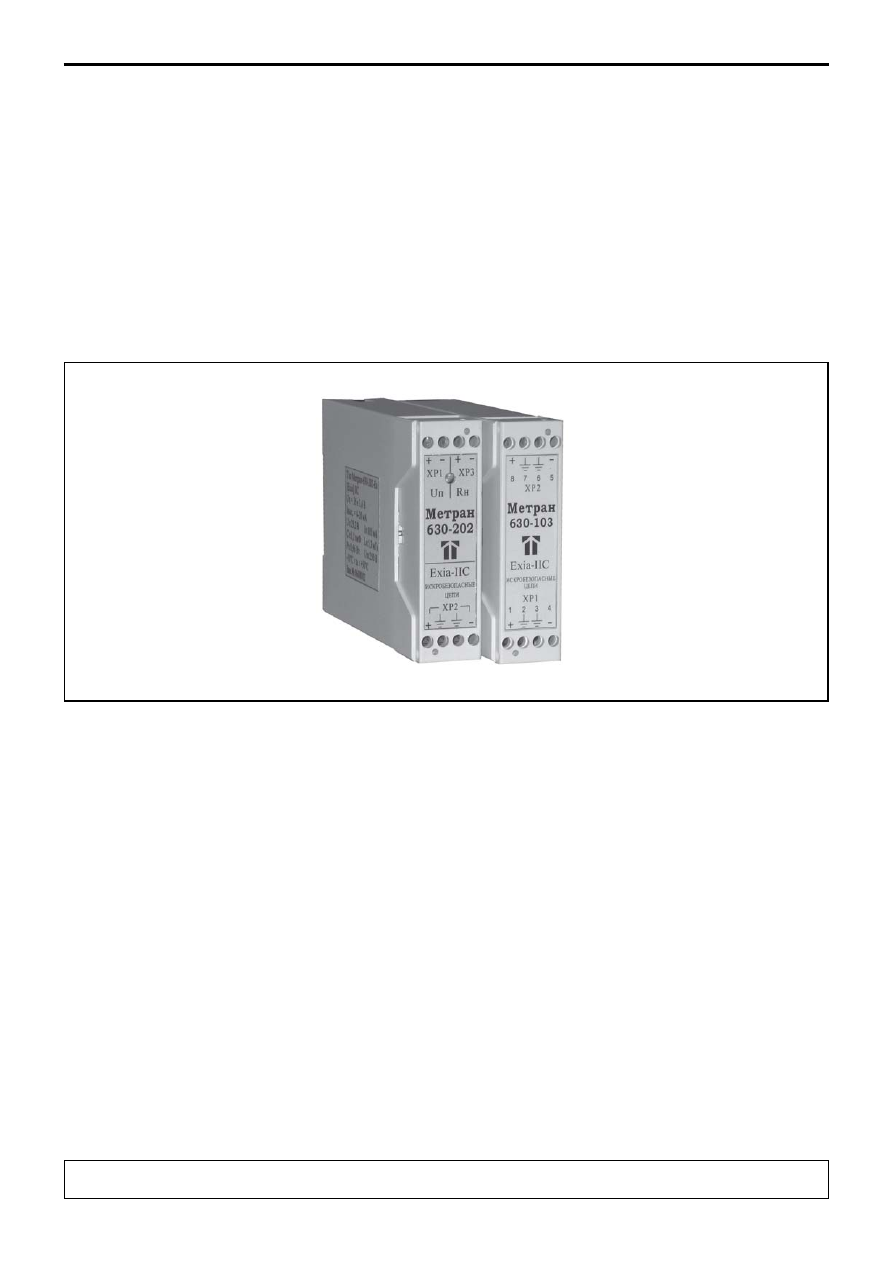

Шунтдиодные барьеры искрозащиты

серии Метран630

Код ОКП 4217

Шунт$диодные барьеры искрозащиты

Метран$630 обеспечивают искробезопасность
электрических цепей датчиков давления,
температуры и др. аналогичных средств
автоматизации, используемых в системах контроля
и управления технологическими процессами
взрыво$ и пожароопасных производств различных
отраслей промышленности.

Барьеры искрозащиты Метран$630

относятся к взрывозащищенному электро$
оборудованию и в соответствии с ПУЭ:
$ имеют уровень взрывозащиты "искробезопасная
электрическая цепь", маркировка взрывозащиты
ExiaIIC, ExibIIC;
$ относятся (по области применения) к
электрооборудованию подгруппы МС,
соответствующей категориям взрывоопасной
смеси МС, MB, IIA.

Активные барьеры Метран$630$201…$206,

$212…$214 обеспечивают искробезопасность и

питание датчиков с унифицированными

выходными сигналами, а также электро$

пневмопреобразователей, позиционеров.

Пассивные барьеры Метран$630$101…$

109 обеспечивают искробезопасность датчиков и

др. технических средств, не содержащих

собственных источников питания,

сосредоточенных индуктивностей и емкостей,

например, датчиков температуры

(термоэлектрические преобразователи и

термопреобразователи сопротивления),

формирующих естественный выходной сигнал

низкого уровня.

ТУ 4218$007$51465965$2004.

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

288

Метран630

МОДЕЛИ, НАЗНАЧЕНИЕ

Таблица 1

Модель

Назначение

Метран$630$201, $202, $214

Организация питания и искрозащиты информативных цепей 2$х проводных датчиков
с унифицированными выходными сигналами постоянного тока 4$20 мА,
имеющих вид взрывозащиты "искробезопасная электрическая цепь" и устанавливаемых во
взрывоопасных зонах (датчиков давления серии Метран$Ех, датчиков температуры типа ТСМУ$Ех,
ТСПУ$Ех, ТХАУ$Ех и др.)

Метран$630$203, $204, $212

Обеспечение искробезопасности цепей электропневматических преобразователей (ЭП$Ех),
электропневмопозиционеров (ЭПП$Ех), устанавливаемых во взрывоопасных зонах и
осуществляющих связи электрических средств управления (регуляторов)
с пневматическими исполнительными механизмами и др. устройствами пневмоавтоматики

Метран$630$205, $206, $213

Обеспечение искробезопасности цепей систем аварийной и пожарной защиты,
сигнализации и управления. Работают с электроконтактными датчиками и выключателями,
устанавливаемыми во взрывоопасных зонах

Метран$630$101, $102

Одноканальные. Проводящие сигналы постоянного тока и напряжения. Рекомендуется использовать
с термоэлектрическими преобразователями (ТП) стандартных градуировок

Метран$630$103, $104

2$х канальные $ каналы однотипные. Проводят сигналы постоянного тока в обе стороны

Метран$630$105

2$х канальные $ каналы функционально разнотипные. В 1$й канал введено диодное ограничение
знака входного тока, 2$ой проводит сигналы тока и напряжения в обе стороны.
Барьер имеет общий заземленный минус между каналами

Метран$630$106

2$х канальные $ каналы функционально разнотипные. В 1$й канал введено диодное ограничение
знака входного тока, 2$ой проводит сигналы тока и напряжения в обе стороны.
Барьер имеет общий заземленный минус между каналами. Рекомендуется использовать с
термопреобразователями сопротивления (ТС) стандартных градуировок.
При этом через 1$ый канал осуществляется питание ТС от источника постоянного тока,
а 2$ой используется в качестве информативного для выходного сигнала от этого ТС

Метран$630$107, $108

2$х канальные $ каналы однотипные. Работают с устройствами, формирующими однополярные
(Метран$630$107) и двухполярные (Метран$630$108) сигналы постоянного тока и напряжения

Метран$630$109

Одноканальные. Рекомендуется использовать  с термопреобразователями сопротивления (ТС)
стандартных градуировок по 3$х$проводной схеме

*Состояние выходных контактов реле  нормально$замкнутый или нормально$разомкнутый в барьерах Метран$630$205,

$206, $213 устанавливаются потребителем с помощью перемычек.

Принятые в таблице обозначения:

Uxx $ напряжение холостого хода на искробезопасных входных (выходных) клеммах барьера;
Iкз $ ток короткого замыкания в искробезопасных цепях барьера;
IIС, IIВ $ подгруппа взрывозащищенного оборудования;
Ск, Сн $ соответственно емкость кабеля и нагрузки;
Lk, Lh $ соответственно индуктивность кабеля и нагрузки;
Rk $ сопротивление кабелей линии связи $ не более 25 Ом;
 "Ех" $ цепь со стороны искробезопасных клемм.

Модель барьера

Уровень
взрыво$

защиты

Uxx,

В

Iks, мА

Сн,

мкФ

LH,

мГн

Ск,

мкФ

LK,

мГн

Rк,
Ом

Информативный

сигнал цепи Ех

Вых. сигнал

барьера (по цепи

нагрузки), мА

IIC

IIB

IIC

IIB

IIC и ИВ

Метран$630$201

ib

25,2

100

0,08

0,5

0,5

5,0

0,25

1,0

25

4$20 мА  (входной

сигнал)

0$5, 0$20, 4$20

Метран$630$202

ia

Метран$630$203

ib

4$20 мА

(выходной сигнал)

0$5, 0$20

Метран$630$204

ia

Метран$630$205

ib

Контакт*

0…3 кОм

контакт реле

Метран$630$206

ia

Метран$630$213

ib

13,2

0,5

5,0

5,0

30,0

Метран$630$214

ib

24

120

0,08

0,5

0,5

5,0

4$20 мА  (входной

сигнал)

0$5, 4$20

Метран$630$101

ia

8,0

60

4,0

40,0

10,0

60,0

Метран$630$102

12,8

65

0,68

6,0

7,0

50,0

Метран$630$103

ib

6,5

100

4,0

50,0

6,0

20,0

Метран$630$104

12,6

0,7

6,0

7,0

30,0

Метран$630$105

Метран$630$106

ia

12,8

0,55

Метран$630$107

Метран$630$108

25,0

0,08

0,5

0,5

5,0

Метран$630$109

9,3

220

1,0

10,0

1,0

8,0

Примечание: работа термоэлектрических преобразователей с неизолированным от земли рабочим спаем совместно с

барьерами искрозащиты невозможна.

ПРЕДЕЛЬНЫЕ ПАРАМЕТРЫ ВНЕШНИХ ИСКРОБЕЗОПАСНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ по ГОСТ Р51330.1099.

ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ

Таблица 2
