Rosemount 1151

Интеллектуальные и аналоговые датчики

давления Rosemount 1151 обыкновенного и
взрывозащищенного исполнений предназначены
для точных измерений абсолютного, избыточного
давлений, разности давлений газов, паров
(в т.ч. насыщенных), жидкостей, уровня жидкостей
(в т.ч. нагретых, химически активных) и передачи
выходных сигналов в системы автоматического
контроля, регулирования и управления
технологических процессов.

Множество вариантов исполнений

датчиков по входным и выходным параметрам, по
конструкционным материалам для любых
промышленных сред позволяют выбрать
наилучший для конкретного применения.

Измеряемые среды: газ; жидкости,в т.ч.
агрессивные; пар
Верхние пределы измерений, кПа:
 абсолютное давление 0,93...6895;
 избыточное давление 0,18...41369;
 перепад давлений 0,18...6895;
 гидростатическое давление (уровень)
0,93...689,5
Перенастройка диапазонов измерений 50:1
Предел допускаемой основной приведенной
погрешности до ±0,075%
Температура:
 окружающей среды 40...93°С;
 измеряемой среды 40...104°С
Выходные сигналы:
 420 с цифровым сигналом на базе
HARTпротокола;
 аналоговый 420, 1050 мА;
 экономичный 0,83,2 В; 15 В
Наличие взрывозащищенных исполнений
Внесен в Госреестр средств измерений под
№1384904, сертификат №18889

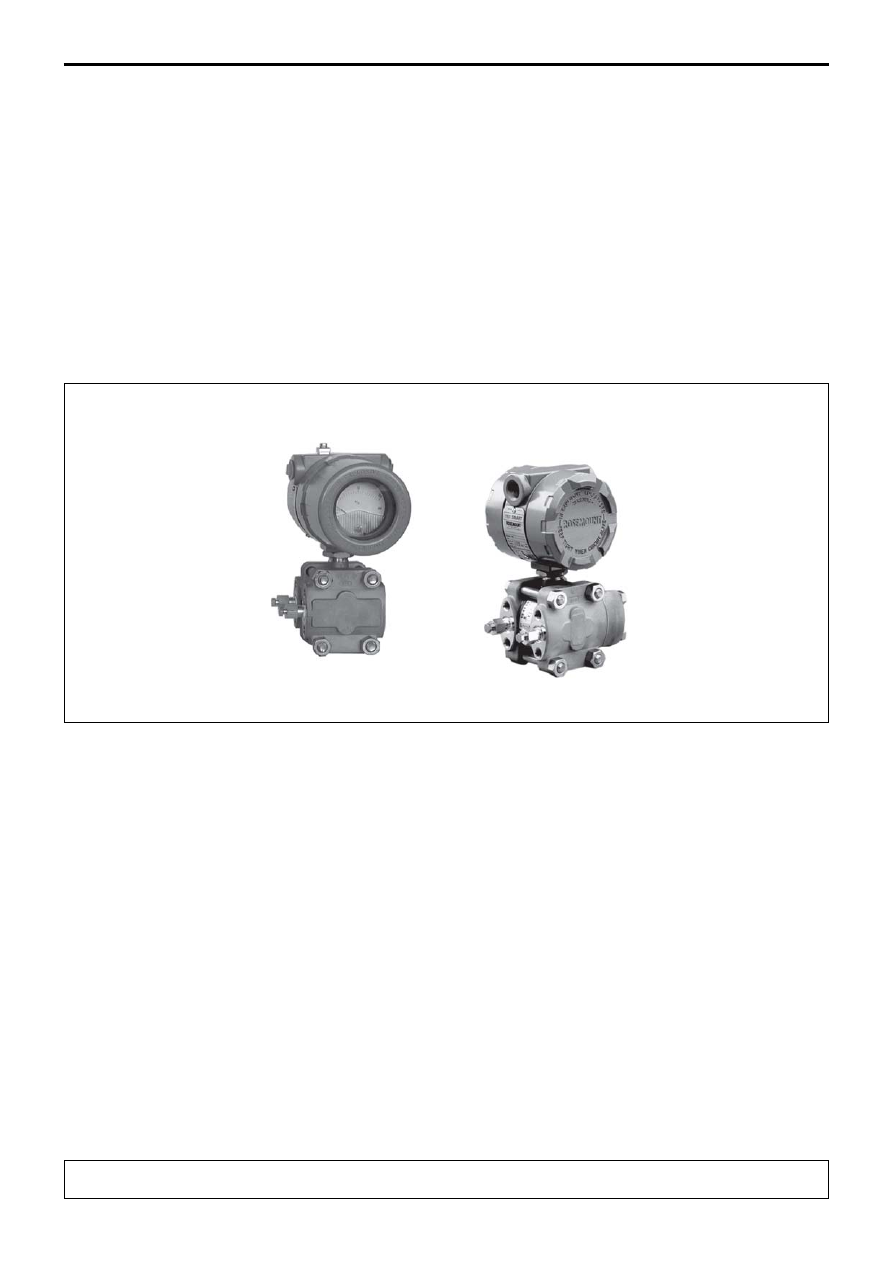

Датчики давления

Rosemount 1151

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

71

Rosemount 1151

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Верхние пределы измерений

Таблица 1

Модель датчика

(измеряемый параметр)

Код

диапазона

измерений

Верхний предел диапазона измерений, кПа

Давление

перегрузки,

МПа

Минимальный, Pmin

Максимальный

Pmax

Коды выходного сигнала*

S

E

G

L

M

1151DP**

(разность давлений)

3

0,18

1,24

6,78

3,73

7,46

13,8

4

0,93

6,22

33,9

18,65

37,3

5

4,66

31,06

169,45

93,2

186,4

6

17,23

114,91

626,8

344,75

689,5

7

51,7

344,66

1880

1034

2068

8

172,37

1149

6268

3447,5

6895

1151HP

 (разность давлений с

высоким давлением

перегрузки)

4

0,93

6,22

33,9

18,65

37,3

31

5

0,31

31,06

169,45

93,2

186,4

6

17,23

114,91

626,81

344,75

689,5

7

51,7

344,66

1880

1034

2068

1151GP**

(избыточное давление)

3

0,18

1,24

6,78

3,73

7,46

13,8

4

0,93

6,22

33,9

18,65

37,3

5

4,66

31,06

169,45

93,2

186,4

6

17,23

114,91

626,81

344,75

689,5

7

51,7

344,66

1880

1034

2068

8

172,37

1149

6268

3447,5

6895

9

517,10

3447

18804

10342

20684

0

1034,22

6895

37608

20685

41369

1151АР

(абсолютное давление)

4

0,93

6,22

33,9

18,65

37,3

13,8

5

4,66

31,06

169,45

93,2

186,4

6

17,23

114,91

626,81

344,75

689,5

7

51,7

344,66

1880

1034

2068

8

172,37

1149

6268

3447,5

6895

1151LT

(гидростатическое

давление)

4

0,93

6,2

$

$

37,3

10

5

4,66

31,1

$

$

186,4

6

17,23

117,3

 $

$

689,5

* Коды выходного сигнала:

S $ аналоговый сигнал 4$20 мА с цифровым сигналом по протоколу HART;
E $ аналоговый сигнал 4$20 мА (линейная характеристика);
G $ аналоговый сигнал 10$50 мА (линейная характеристика);
L $ экономичный 0,8$3,2 В постоянного тока (линейная характеристика);
M $ экономичный 1$5 В постоянного тока (линейная характеристика).

** Датчики с кодом выходного сигнала S измеряют давление от $Pmax до +Pmax.

  Пределы допускаемой основной приведенной погрешности, выраженной в % от диапазона изменения выходного сигнала,

приведены в табл.2.

Таблица 2

Модель датчика

Код диапазона

Основная приведенная погрешность,

S

E

G

L

M

1151 DP

3, 4, 5

0,075

0,2

0,2

6, 7, 8

0,25

0,25

1151 HP

4, 5, 6

0,075

7

1151 GP

3, 4, 5, 6

0,075

7, 8

9, 0

0,25

1151 AP

4, 5, 6,

7, 8

1151 LT

4, 5, 6

$

±

γ,%

* Данные по погрешности приведены для датчиков с линейной шкалой и перенастройкой диапазона

от Pmax до Pmax/10.

72

Rosemount 1151

  Нестабильность характеристик

±0,1% от Pmax за 2 года $ для датчиков DP, GP с кодом выходного
сигнала S;
±0,25% от Pmax за 6 месяцев $ для всех остальных датчиков

  Температурные диапазоны окружающей среды:

Код S

от $40 до 85°С;

Код T

от $40 до 93°С;

Кодs G, L, M

от $29 до 93°С;

Код J

от $29 до 66°С;

Для аналоговых индикаторов:

от $40 до 65°С

Для встроенного ЖКИ:

от $20 до 70°С

  Источник питания

Диапазон напряжений источника питания в зависимости от
кода выходного сигнала приведен в табл.3.

Таблица 3

Код выходного сигнала

Напряжение постоянного тока

источника питания, В

S, E

12$45*

G

30$85*

L

5$12

M

8$14

* Источник питания может работать без внешней

нагрузки.

Пределы допускаемого нагрузочного сопротивления

зависят от установленного напряжения питания датчиков и кода
выходного сиганала и не должны выходить за границы рабочей
зоны (см.рис.1 и табл.4.) $ для датчиков с кодом выходного
сигнала S, E и G; для датчиков с кодом выходного сигнала L и M
минимальное сопротивление линии связи  должно быть
100 кОм.

Для работы с датчиком по HART$протоколу Rmin=250

Ом при напряжении питания от 18,5 до 41 В.

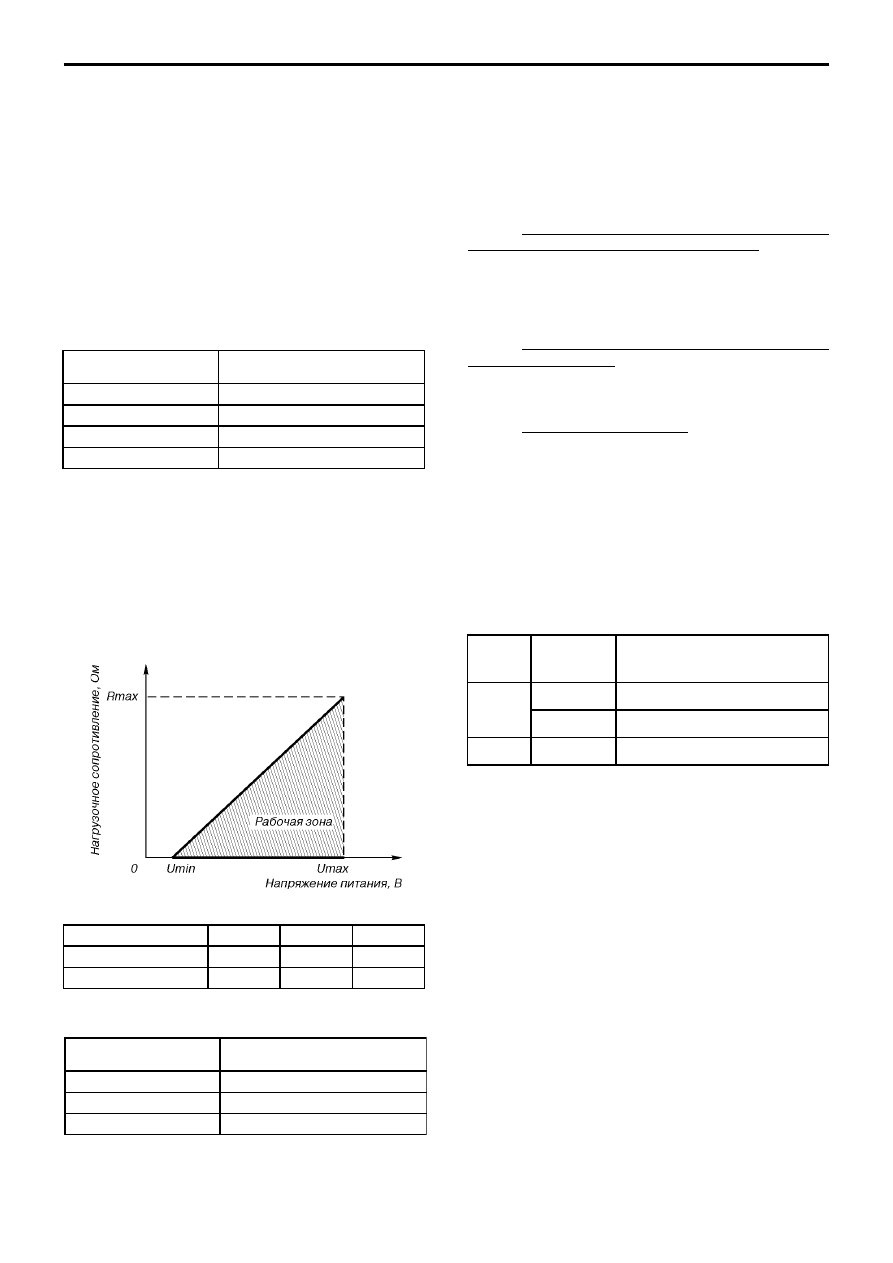

Рис.1.

Таблица 4

Код выходного сигнала

Rmax, Ом

Umin, В

Umax, В

S, E

1650

12

45

G

1100

30

85

 Время демпфирования

Таблица 5

Код выходного сигнала

Максимальное время

демпфирования, с

S

16,0 (шаг 0,1 с)

E, G*

1,67

L, M

фиксировано

* Для датчика модели 1151LT время демпфирования

регулируется от 0,4 до 2,2 с (сенсор с силиконовым
наполнителем) или от 1,1 до 2,7 с (сенсор с инертным
наполнителем).

ВОЗДЕЙСТВИЕ ВЛИЯЮЩИХ ФАКТОРОВ

  Влияние изменения температуры окружающей среды

Дополнительная погрешность, вызванная изменением

температуры окружающей среды на каждые 10°С, в% от

диапазона изменения выходного сигнала

I. Код выходного сигнала S (от $29 до 85°С). Датчики DP

и GP, диапазоны 4$8 и датчики НР, диапазоны 4$7:

±(0,0357% + 0,0321%Pmax/Pв*)%

Для диапазона 3 следует удвоить эти значения. Для

других диапазонов и датчиков $ см. температурные

характеристики аналоговых датчиков (код выходного сигнала

Е).

II. Коды выходного сигнала Е, G, L и М (от $29 до 93°С).

Для диапазонов 0, 1, 2, 4:

±(0,0892% + 0,0892% Pmax/Pв*)%. Следует удвоить

значения для диапазона 3.

III. Код выходного сигнала J:

±0,2678% от Pmax (±0,4464% от Pmax на каждые 10°С

для диапазона 3).

* Рв $ верхний предел измерений, на который настроен датчик.

    Влияние статического давления (для датчиков разности

давлений). Дополнительная погрешность, вызванная

изменением рабочего избыточного давления от нуля до

предельно допускаемого и от предельно допускаемого до нуля

на 1 МПа рабочего избыточного давления, приведена в табл.6.

Устраняется калибровкой.

Таблица 6

ПОВЕРКА

Периодичность поверки $ один раз в 2 года.
Методика поверки $ по МИ 1997$89

ГАРАНТИЙНЫЙ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ в течение одного года со дня ввода в
эксплуатацию и не более 18 месяцев со дня отгрузки.

 Влияние вибрации

Дополнительная погрешность при воздействии вибрации
до 200 Гц с амплитудой виброускорения g в трех
взаимноперпендикулярных плоскостях не более ±0,05% от Pmax

 Влияние изменения напряжения питания

Дополнительная погрешность, вызванная изменением
напряжения питания , не более  ±0,05% от Рв/1 В
Рв $ верхний предел измерений, на который настроен датчик.

 Датчики устойчивы к воздействию относительной влажности

воздуха до 100% при температуре 35 °С

 Степень защиты от воздействия пыли и воды IP65 по

ГОСТ 14254

Модель
датчика

Код

диапазона

Дополнительная погрешность от

изменения рабочего избыточного

давления

1151DP

4, 5

±0,0181% от Pmax/1 МПа

3, 6, 7, 8

±0,0362% от Pmax/1 МПа

1151HP

3, 4, 5, 6, 7, 8

±0,0644% от Pmax/1 МПа
