Датчики избыточного давления модели 150TG и абсолютного давления модели 150ТА

Таблица 10

Модель

Описание изделия

150TG

Датчик избыточного давления (штуцерного исполнения)

150TA

Датчик абсолютного давления (штуцерного исполнения)

Код

Максимальный верхний предел измерений (Pmax)

Модель 150TG

Модель 150TA

1

160 кПа

160 кПа*

2

1 МПа

1 МПа*

3

6 МПа

6 МПа

4

16 МПа

16 МПа

5

60 МПа



Код

Материал разделительной мембраны

Материал деталей, контактирующих с рабочей средой

2

Нержавеющая сталь 316

Нержавеющая сталь 316

3

Сплав Hastelloy

Сплав Hastelloy

Код

Технологическое соединение

2В

1/2NPT внутренняя

2G

М20х1,5

Код

Заполняющая жидкость

1

Силиконовое масло

Код

Выходной сигнал

А

420 мА с цифровым сигналом на базе протокола HART

В

05 мА (поставляется с ЖКИ  код М5)

Код

Индикация

М5

Встроенный ЖКИ с клавиатурой

Код

Исполнение по взрывозащите

IM

Сертификация искробезопасности 0ЕхiaIIСТ5

EM

Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ5

Код

Встроенные клапанные блоки

S5

Поставляется с установленным клапанным блоком

Код

Монтажные части

2А

Переходники с резьбой 1/4NPT внутренней

2D

Переходники с резьбой 1/4NPT наружной

2Е

Переходники с резьбой 1/2NPT наружной

2F

Ниппель с накидной гайкой М20х1,5

Код

Монтажные кронштейны

В1

Кронштейн для крепления на панели (материал  углеродистая сталь с покрытием)

Код

Другие варианты

SC

Электрический разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ (розетка 2РМ14КПН4Г1В1 ГЕО 364.126 ТУ)

КХХ

Кабельный ввод (коды по табл.8)

* Заказы будут приниматься с IV квартала 2007 г.

1)

 Не применяется для датчиков с кодом IM.

2)

  Обозначение клапанного блока согласно Раздела «Клапанные блоки» каталога «Метран» «Датчики давления". Оформляется

отдельной строкой заказа. При заказе датчика с кодом S5 технологическое соединение (коды D1D8, 2А2G по табл.9 и 10) и монтажный
кронштейн (код B1) не указываются в строке заказа датчика; монтажные части указываются в строке заказа клапанного блока. Датчик
поставляется в сборе с клапанным блоком, в паспорте делается отметка о проведении испытаний на герметичность сборки «датчик
клапанный блок». Заказы на код S5 будут приниматься с IV квартала 2007 г.

3)

  Электрический разъем не применяется в датчике с кодом ЕМ (1ЕхdIIСТ6, 1ЕхdIIСТ5).

Примечания к табл. 9, 10:

1. Кабельный ввод поставляется по отдельному заказу.
2. Материал монтажных фланцев и ниппелей с накидной гайкой (коды D1D8), переходников (коды 2А2G)  сталь 12Х18Н10Т.
3. Материал уплотнительных колец, контактирующих с измеряемой средой, витон.
4. Заполняющая жидкость  силиконовое масло.
5. По умолчанию датчики выпускаются из производства, настроенные на диапазон от 0 до Pmax. По заказу потребителя датчик может
быть настроен на диапазон измерений из стандартного ряда значений по ГОСТ 22520, не выходящий за крайние значения,
предусмотренные для данной модели (табл.1 и 2). В этом случае значение нижнего и верхнего предела измерений указывается в
строке заказа после кода диапазона (см. пример условного обозначения датчика при заказе).
6. Датчики поставляются с Госповеркой.

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКА ПРИ ЗАКАЗЕ

Метран>150СD 2 (0>40кПа)   2   2   1   L3   А   М5   IM   D9   B1   SC
Клапанный блок   А31   02   М20   Т

Метран>150TG2   2   1  А   ЕМ   S5   2G   К03
Клапанный блок Е22   5   3   02   М20   К4

1)

2)

*

3)

62

Метран150

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДАТЧИКА

Рис.6. Выходной сигнал 420 мА (2хпроводная линия связи).

Рис.7. Выходной сигнал 05 мА (4хпроводная линия связи).

Рис.9. Вариант включения датчика с HARTмодемом или HARTкоммуникатором.

Рис.8. Многоточечный режим работы.

Метран150

63

Рис.11. Вариант включения датчика с искрозащищенным блоком питания с HART модемом.

Рис.10. Для датчиков с блоком искрозащиты.

Рис.13. Датчик с барьером искрозащиты без гальванической развязки сигнальных цепей и цепей питания.

Рис.12. Датчик с барьером искрозащиты с гальванической развязкой сигнальных цепей и цепей питания.

Принятые сокращения в схемах:

БП $ источник питания постоянного тока (Метран$602, $604 или другие аналогичные);
БПЕх $ источник питания постоянного тока взрывозащищенного исполнения (Метран$602$Ех или другие аналогичные);
Rн $ сопротивление нагрузки или суммарное сопротивление всех нагрузок в системе управления (определяется параметрами барьера
$ в схемах с барьером искрозащиты или параметрами блока питания $ см. табл. 7).

HART$коммуникатор исполнения "Ех" и HART$модем исполнения "Ех" могут быть подключены к любой точке цепи, включая

взрывоопасную зону.

64

Метран150

МАCCА

Масса датчика без клапанного блока и комплекта

монтажных частей: 1,7 кг $ модели 150ТА, 150ТG; 3 кг $ модели

150CD, 150CG и 4,4 кг $ модель 150L.

ПОВЕРКА

Межповерочный интервал $ 3 года.

Методика поверки МИ 4212$012$2006.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ в течение 36 месяцев со

дня ввода в эксплуатацию, гарантийный срок хранения

12 месяцев с момента изготовления датчика.

КОМПЛЕКТ ПОСТАВКИ

$ датчик

1 шт.

$ комплект монтажных частей
(в соответствии с заказом)

1 компл.;

$ руководство по эксплуатации

1 экз.

$ методика поверки МИ 4212$012$2001

1 экз.

$ паспорт

1 экз.

$ розетка штепсельного разъема
(в соответствии с заказом)

1 шт.

По требованию Заказчика могут быть поставлены:

$ кабельный ввод или штепсельный разъем (установленный);
$ клапанный блок (в т.ч. в сборе с датчиком);
$ HART$коммуникатор Метран$650;
$ HART$модем Метран$681 или Метран$682, конфигурационная
программа и руководство пользователя программой H$Master;
$ диафрагмы ДБС, ДКС, ДФК;
$ сосуды СК, СУ, СР;
$ блоки питания;
$ барьеры искрозащиты;
$ вторичные приборы.

УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДАТЧИКОВ МЕТРАН150

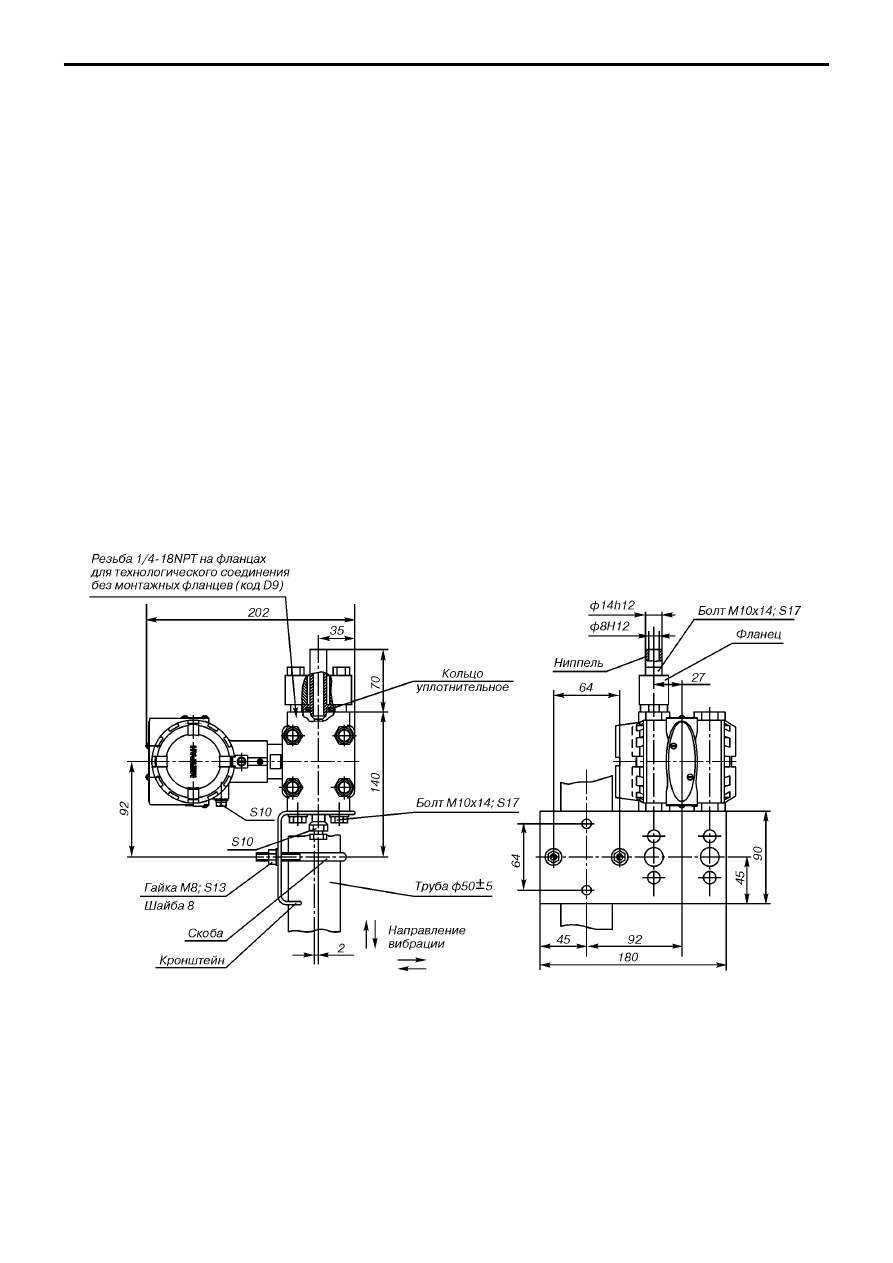

Рис.14. Датчики мод.150CG с установленным ниппелем (код D6)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).
