Метран150

65

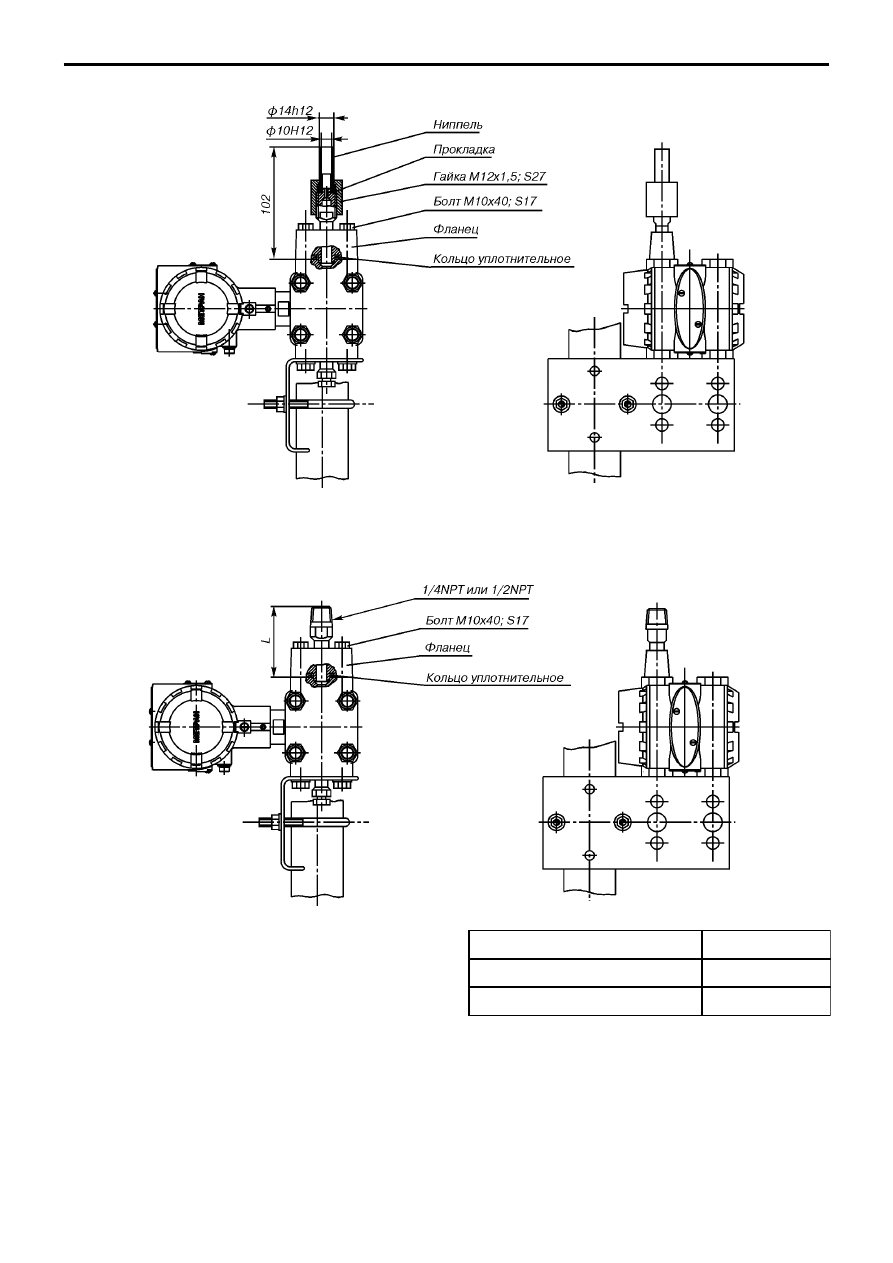

Рис.15. Датчики мод.150CG с установленным ниппелем под накидную гайку М20х1,5 (код D5)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.14.

Рис.16. Датчики мод.150CG с установленным монтажным фланцем со штуцером 1/4NPT (код D7) или 1/2NPT (код D8)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.14.

Код технологического соединения

L, мм

D7 (1/4NPT наружная)

62,5

D8 (1/2NPT наружная)

68,5

66

Метран150

Рис.18. Датчики мод.150CD с установленными ниппелями (код D6)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Рис.17. Датчики мод.150CG с установленным монтажным фланцем

с резьбовым отверстием К1/4" (код D1), или К1/2" (код D2), или 1/4NPT (код D3), или 1/2NPT (код D4)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.14.

Метран150

67

Код технологического соединения

L, мм

D7 (1/4NPT наружная)

62,5

D8 (1/2NPT наружная)

68,5

Рис.19. Датчики мод.150CD с установленными ниппелями под накидные гайки М20х1,5 (код D5)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.18.

Рис.20. Датчики мод.150CD с установленными монтажными фланцами со штуцером 1/4NPT (код D7) или 1/2NPT (код D8)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.18.

68

Метран150

Рис.21. Датчики мод.150CD с установленными монтажными фланцами

с резьбовым отверстием К1/4" (код D1), или К1/2" (код D2), или 1/4NPT (код D3), или 1/2NPT (код D4)

и монтажным кронштейном для установки на трубе ф50 мм (код В1).

Остальное см.рис.18.

Рис.22. Датчики мод.150TG, TA с установленным ниппелем (код 2F)

и монтажным кронштейном (код В1).

Рис.23. Датчики мод.150TG, TA. Установка монтажных деталей  переходников

типа 1/4NPT наружная (код 2D) или 1/2NPT наружная (код 2Е) или
типа 1/4NPT внутренняя (код 2А) или 1/2NPT внутренняя (код 2В).

Остальное см.рис.22.
