41

Rosemount 3051

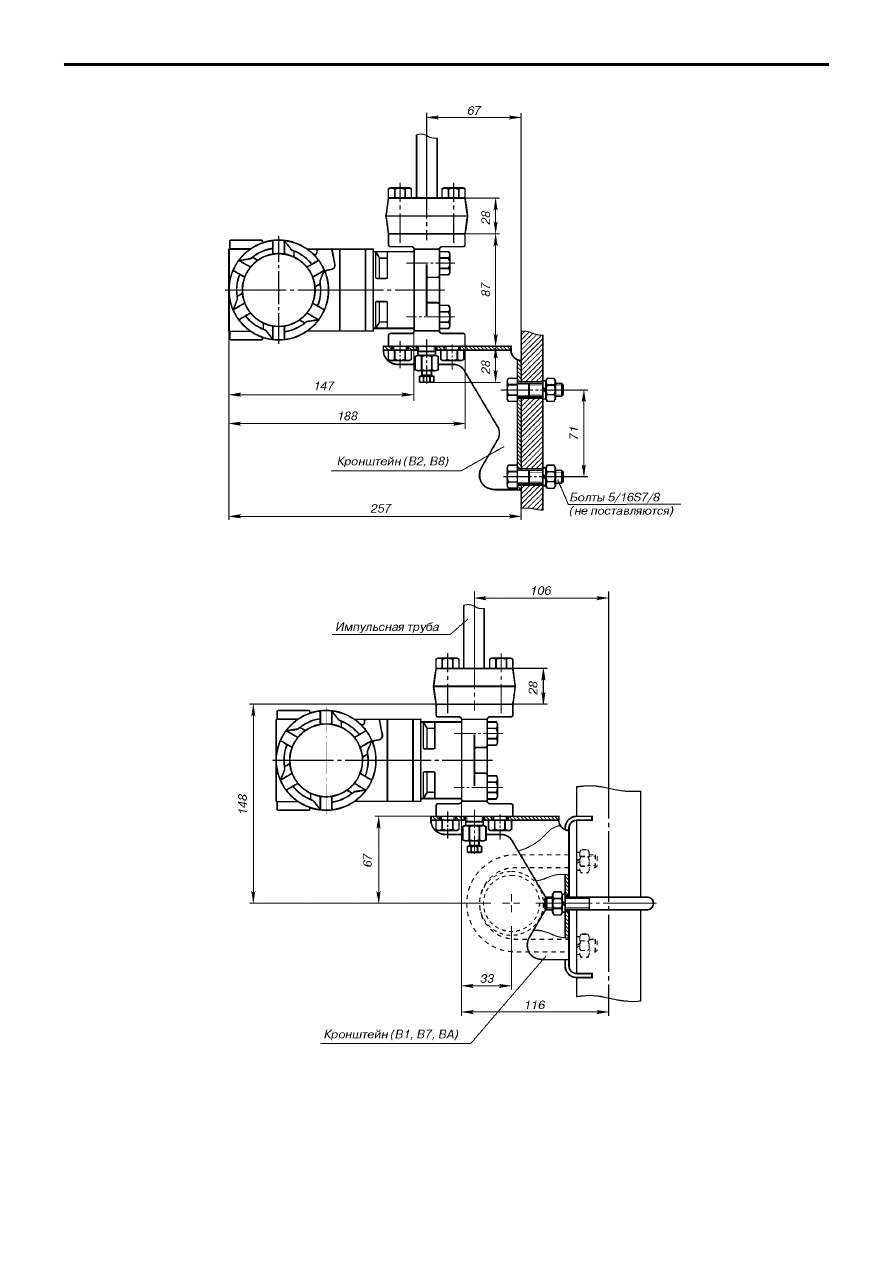

Рис.9. Датчик давления 3051С

с традиционным фланцем с дополнительным кронштейном для монтажа на 2$дюймовой трубе или панели.

Пунктирной линией показан вариант крепления датчика
на горизонтальной трубе.

42

Rosemount 3051

Рис.5. Конфигурация датчика 3051_L

c фланцем заподлицо.

Рис.6. Конфигурация датчика 3051_L

c удлинителем.

Размеры

Рис.10. Датчик давления 3051_L для измерения уровня.

Класс

Размер

трубо$

провода

А

В

С

Кол$во
болтов

Диаметр

отверстия

под болт

D

E

F

ASME D 16.5

(ANSI) 150

51
76

102

28
33
33

121
152
191

152
191
229

4
4
8

19
19
19

не прим.

66
89

92

127
158

54
89

114

ASME D 16.5

(ANSI) 300

51
76

102

32
38
41

127
168
200

165
210
254

8
8
8

19
22
22

не прим.

66
89

92

127
158

54
89

114

ASME D 16.5

(ANSI) 600

51
76

28
35

127
168

165
168

8
8

19
22

не прим.

66

92

127

54
89

DIN 2501

PN 10$40

DN 50

26

125

165

4

18

не прим.

102

63

DIN 2501

PN 25$40

DN 80

DN 100

30
30

160
190

200
235

8
8

18
22

65
89

138
158

94

114

DIN 2501

PN 10$16

DN 100

26

180

220

8

18

89

158

114

43

Rosemount 3051

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА ДАТЧИКОВ ROSEMOUNT 3051

Внимание!  Для заказа датчиков Rosemount 3051 рекомендуется заполнить и выслать в ПГ "Метран" опросный лист

(см.форму в настоящем каталоге).

ДАТЧИКИ ПЕРЕПАДА ДАВЛЕНИЯ, ИЗБЫТОЧНОГО И АБСОЛЮТНОГО ДАВЛЕНИЙ 3051 С (табл.8)

Таблица 8

3051 CD

Датчик перепада давлений

3051 CG

Датчик избыточного давления

3051 CA

Датчик абсолютного давления

Верхние границы диапазона измерений ВГД (PminPmax), кПа

Датчик перепада давлений

Датчики избыточного давления

Датчики абсолютного давления

Код

3051 CD

3051 CG

3051 СA

Диапазоны давления

0 (2)

0,025$0,745

$

1,15$34,4

1

0,12$6,22

0,12$6,22

2,07$207

2

0,62$62,2

0,62$62,2

10,0$1034

3

2,5$248

2,5$248

55,0$5516

4

20$2070

20$2070

280$27579

5

140$13800

140$13800

$

Код

Выходной сигнал (опции)

А

4$20 мА с цифровым сигналом на базе протокола HART

М (3)

Экономичный, 1$5 В постоянного тока с цифровым сигналом на базе протокола HART
(код С2 для выходного напряжения 0,8$3,2 В пост. тока)

F

FOUNDATION fieldbus

W

Profibus$PA

Код

Материалы конструкций

Тип технологич.

фланца

Материал фланца

Дренажно$вентиля$

ционный клапан

Переходник фланца

CD

CG

CA

2
3
4
5
8
7

Coplanar
Coplanar
Coplanar
Coplanar
Coplanar
Coplanar

нерж.сталь

Alloy C

Monel

угл.сталь c покрытием
угл.сталь c покрытием

нерж.сталь

нерж.сталь

Hastelloy C 276

Monel

нерж.сталь

Hastelloy C 276

Hastelloy C276

нерж.сталь

Hastelloy C 276

Monel

угл.сталь c покрытием
угл.сталь c покрытием

нерж.сталь

0

Другие фланцы см. "Другие варианты фланцев"

Код

Разделительные мембраны

CD

CG

CA

2

Нержавеющая сталь 316L SST

3

Hastelloy C$276

4

Monel

5

Тантал (для моделей 3051CD и CG диапазонов 2$5. Не прим. в 3051СА)

$

6

Monel, с золотым покрытием (используется в сочетании с уплотнительным кольцом, код В)

Код

Уплотнительные кольца

CD

CG

CA

А

B

 PTFE со стеклянным наполнителем
 PTFE с графитовым наполнителем

Код

Заполняющая жидкость

CD

CG

CA

1

 Силиконовое масло

2

 Инертный занаполнитель (галоидоуглеводород)

$

Код

Материал корпуса

Входное отверстие кабелепровода

CD

CG

CA

A

B

D

J

K

М

 Алюминий с полиуретановым покрытием

 Алюминий с полиуретановым покрытием

 Алюминий с полиуретановым покрытием

 Нержавеющая сталь

 Нержавеющая сталь

 Нержавеющая сталь

1/2$14 NPT

М20х1,5 (CM 20)

G1/2

1/2$14 NPT

CM 20

G1/2

"$" $ отсутствует; " " $ имеется.

44

Rosemount 3051

Код

Функциональный пакет PlantWeb

А01

Блок для автоматического регулирования: ПИД, арифметические операции, интегратор,
характеризация сигнала, и т.д.; требуется корпус PlantWeb и выходной сигнал FOUNDATION fieldbus

D01

Блок диагностики: диагностика закупорки импульсных линий и cтатистический мониторинг
процесса; требуется корпус PlantWeb и выходной сигнал FOUNDATION fieldbus

Код

Другие варианты фланцев (требуемый код материала конструкций  0)

CD

CG

CA

H2

 Традиционный фланец, нерж.ст. 316, дренаж./вент. клапаны из нерж.ст.,

 переходник фланца из нерж.ст.

H3

 Традиционный фланец, Аlloy С, дренаж./вент. клапаны из  Hastelloy С,

 переходник фланца из  Hastelloy С

H4

 Традиционный фланец, Monel, дренаж./вент. клапаны из Monel,

 переходник фланца из Monel

H7

 Традиционный фланец, нерж.ст. 316, дренаж./вент. клапаны из Hastelloy C,

 переходник фланца из нерж.ст. 316

Код

Интегральный вентильный блок

CD

CG

CA

S5

 В сборе со встроенным вентильным блоком модели 305

Код

Интегрированные первичные элементы (по заказу)

CD

CG

CA

S4

Заводская сборка с первичным элементом фирмы Rosemount  (сенсор Annubar или
встроенная диафрагма модели 1195)
Примечание: при установленном первичном элементе максимальное рабочее
давление будет равно меньшему значению давления либо датчика, либо первичного
элемента. Вариант применяется в заводской сборке только для диапазонов датчиков 1$4

$

$

Код

В сборе с мембранами (по заказу)
Примечание: стандартный фланец и болты переходников выполняются из аустенитной
стали 316

S1

В сборе с мембраной (непосредственного монтажа или удаленная с капилляром)

S2

В сборе с двумя мембранами (непосредственного монтажа или удаленная с капилляром)

$

$

Код

Полностью приварные мембраны (для условий глубокого вакуума)
Примечание: стандартный фланец и болты переходников выполняются из аустенитной
стали 316

S7

Одна полностью приварная мембрана (с капилляром)

S8

Две полностью приварные мембраны (с капилляром)

$

$

S0

Одна полностью приварная мембрана (непосредственного монтажа)

S9

Две полностью приварные мембраны (одна непосредственного монтажа,
другая удаленная с капилляром)

$

$
