Rosemount 3051

МОНТАЖНЫЕ ЭЛЕМЕНТЫ ДАТЧИКА

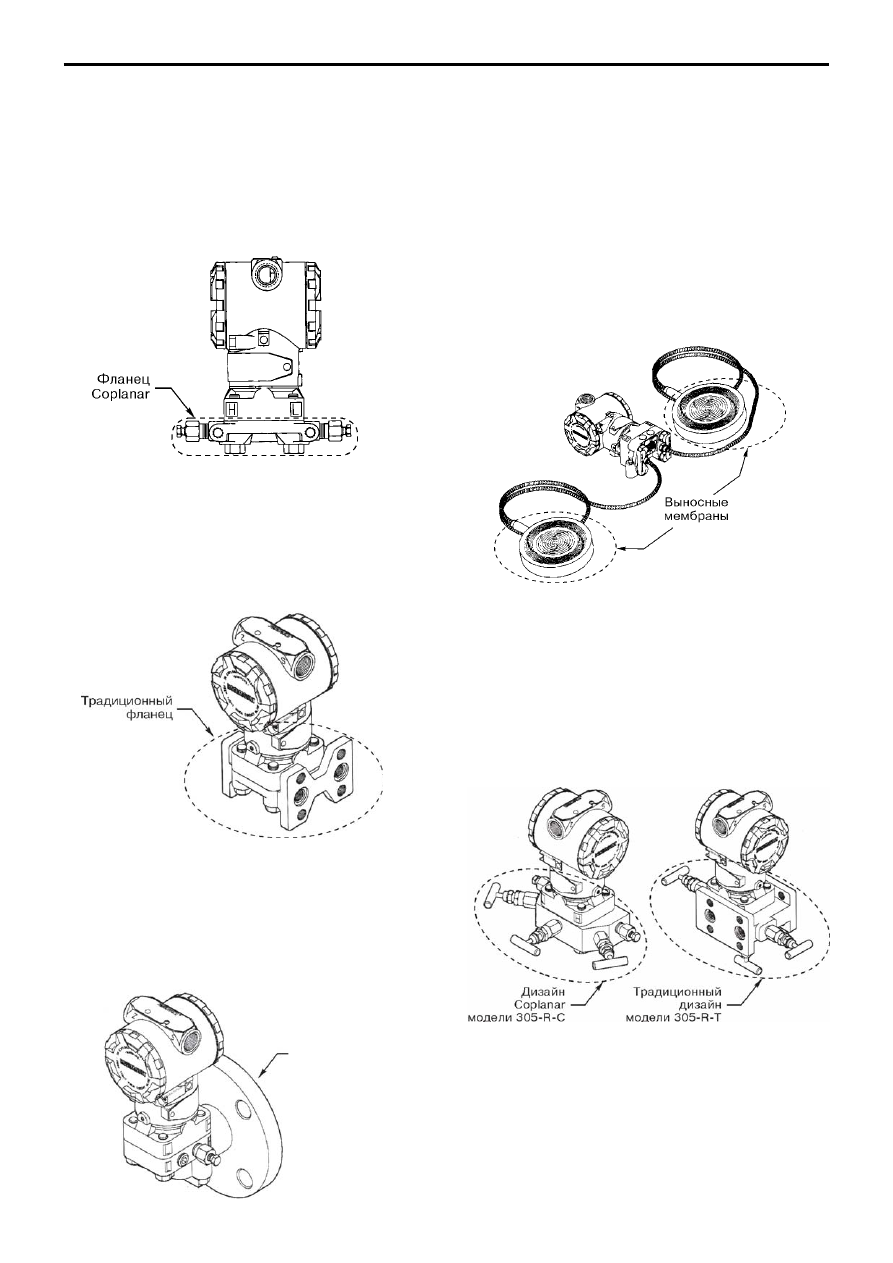

Фланец Coplanar

Стандартный фланец для модели 3051С
Компактная и простая конструкция обеспечивает легкую
установку датчика
Выпускается из углеродистой стали с покрытием,
нержавеющей стали, Hastelloy C и Monel
Предельная температура процесса 121°С

Традиционный фланец

Предназначен для установки в местах, где требуются
традиционные бипланарные конфигурации при установке
Предельная температура среды 149°С
Материалы  нержавеющая сталь, Hastelloy С и Monel.
Выходные коды вариантов приведены в таблице
заказной спецификации.

Фланец для
измерения уровня

Фланец для измерения гидростатического

давления (уровня)
Допускается непосредственный монтаж в технологический
процесс к 2$х и 3$х дюймовым фланцам классов 150, 300, 600
ANSI.
Материал фланцев  $ нержавеющая сталь или углеродистая
сталь.

Выносные мембраны модели 1199 для датчика

давления модели 3051С
Разработаны для точных измерений давления среды с
удаленной установкой датчика для защиты его от горячих,
коррозионностойких или вязких сред.
Калиброванные диапазоны от 0,12 до 13790 кПа.
Широкий выбор технологических соединений и материалов
конструкций.
Измерение перепада давления и избыточного давления.

S1 Узел с одной выносной мембраной
S2 Узел с двумя выносными мембранами

Интегральный вентильный блок модели 305/306

S5  Опция сборки датчика с вентильным блоком модели 305/
306
Заводская комплектная сборка, калибровка и проверка на
герметичность сокращают стоимость установки датчика на
объекте
Выпускается в исполнении Coplanar, традиционном фланцевом
и штуцерном исполнении.

38

Rosemount 3051

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

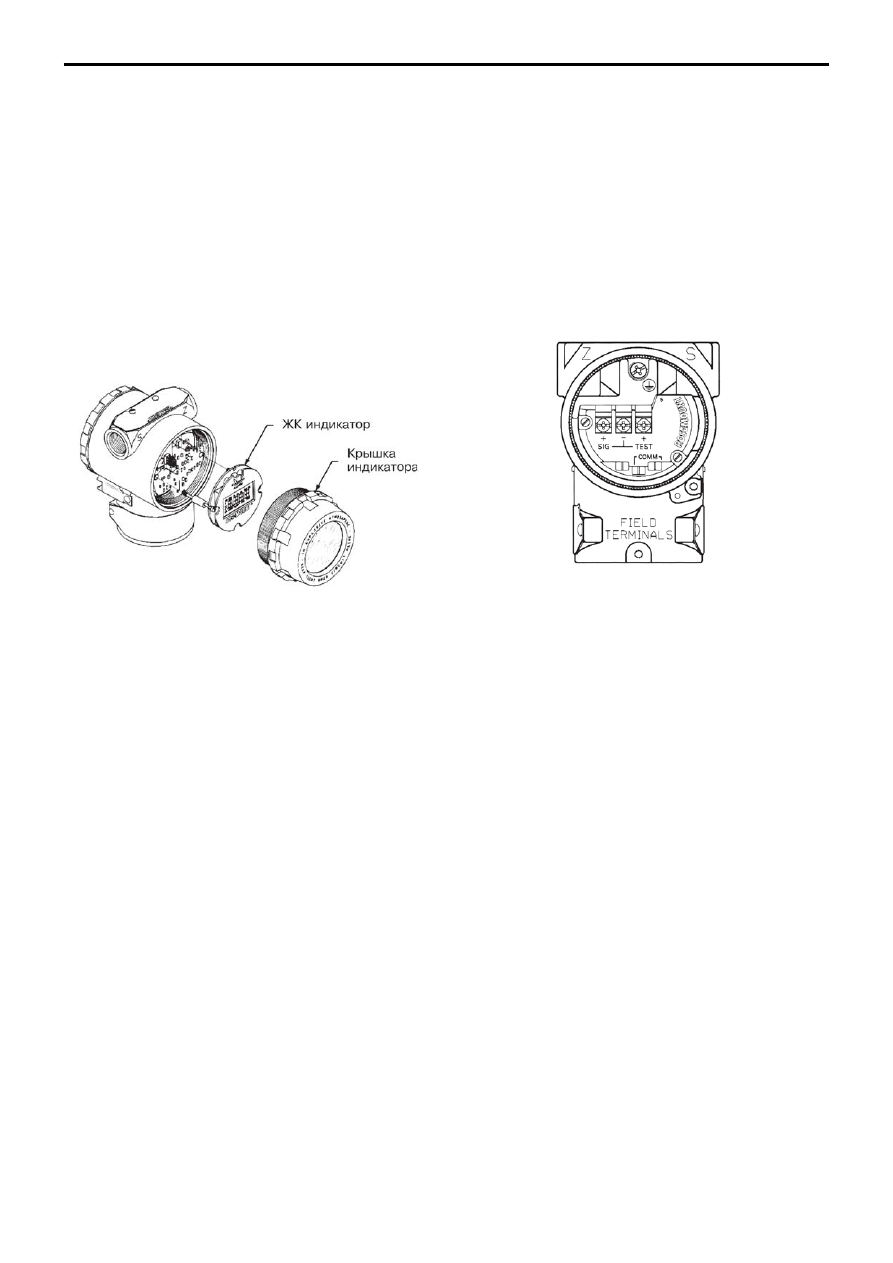

Жидкокристаллический индикатор (ЖКИ)

М5  Считывание данных в цифровом формате с высокой
точностью
Отображает в цифровом виде значения давления в инженерных
единицах или в процентах от аналоговой шкалы
Отображает диагностические сообщения о неисправности
Для удобства обзора выводимой информации имеется
возможность поворота индикатора на 90 градусов

М6  Цифровой индикатор с крышкой из нержавеющей стали
316
Используется с корпусом из нержавеющей стали (коды корпуса:
J, К и L)

Защита от переходных процессов

Т1  Встроенный клеммный блок защиты от переходных
процессов
Отвечает требованиям стандарта IЕЕЕ, С62.41категория В
Выброс напряжения 1 кВ (0,5 мкс)
Выброс напряжения 3 кВ (20  мкс)
Выброс напряжения 6 кВ (50  мкс)
Отвечает требованиям стандарта IЕЕЕ С37.90.1
(Способность выдерживать выбросы напряжения или тока)
SWC 2,5 кВ, волна 1,25 МГц
Применимые стандарты: IEC 61000$4$4, IEC 61000$4$5.

39

Rosemount 3051

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

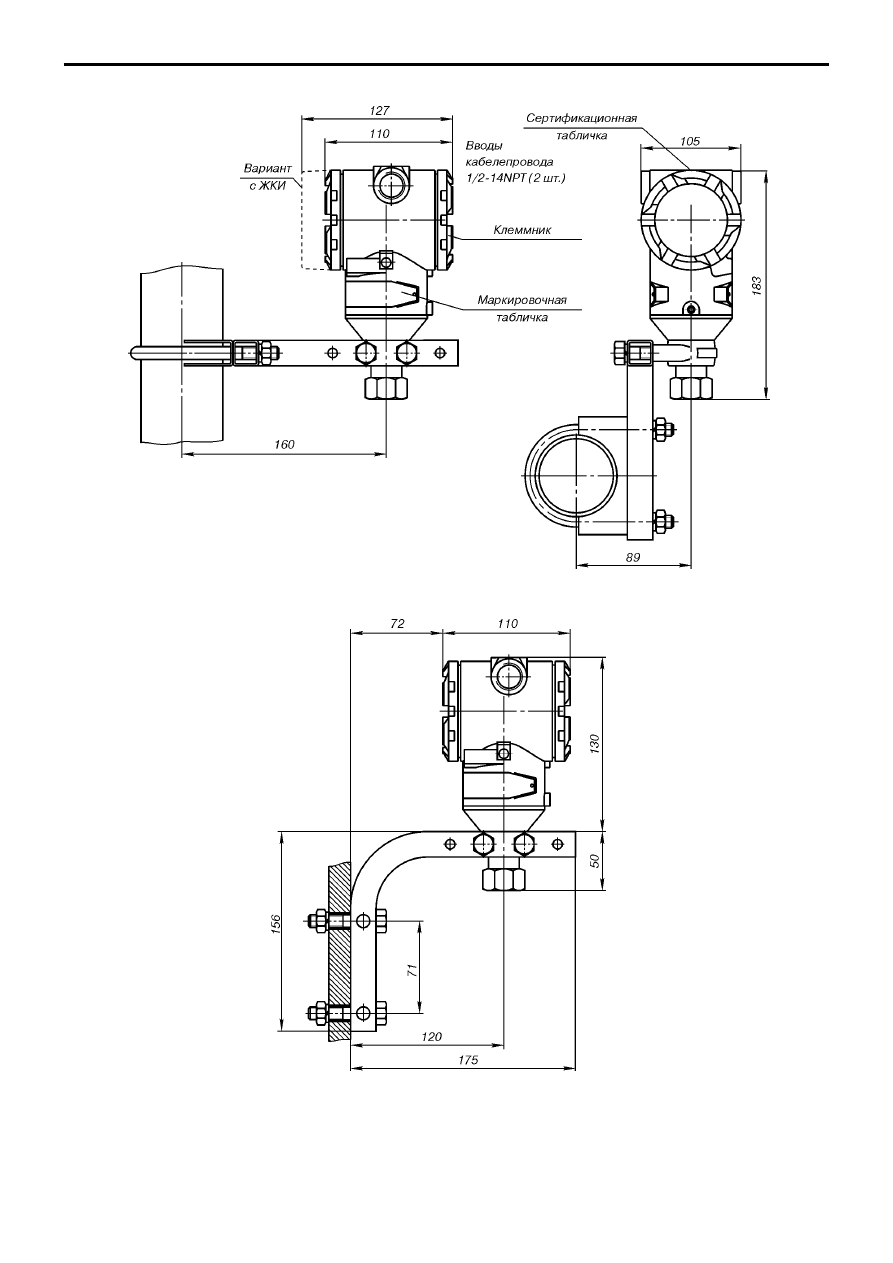

Рис.7. Датчик давления модели 3051C

с фланцем Coplanar с дополнительным кронштейном (В4) для монтажа на 2$дюймовой трубе или панели.

40

Rosemount 3051

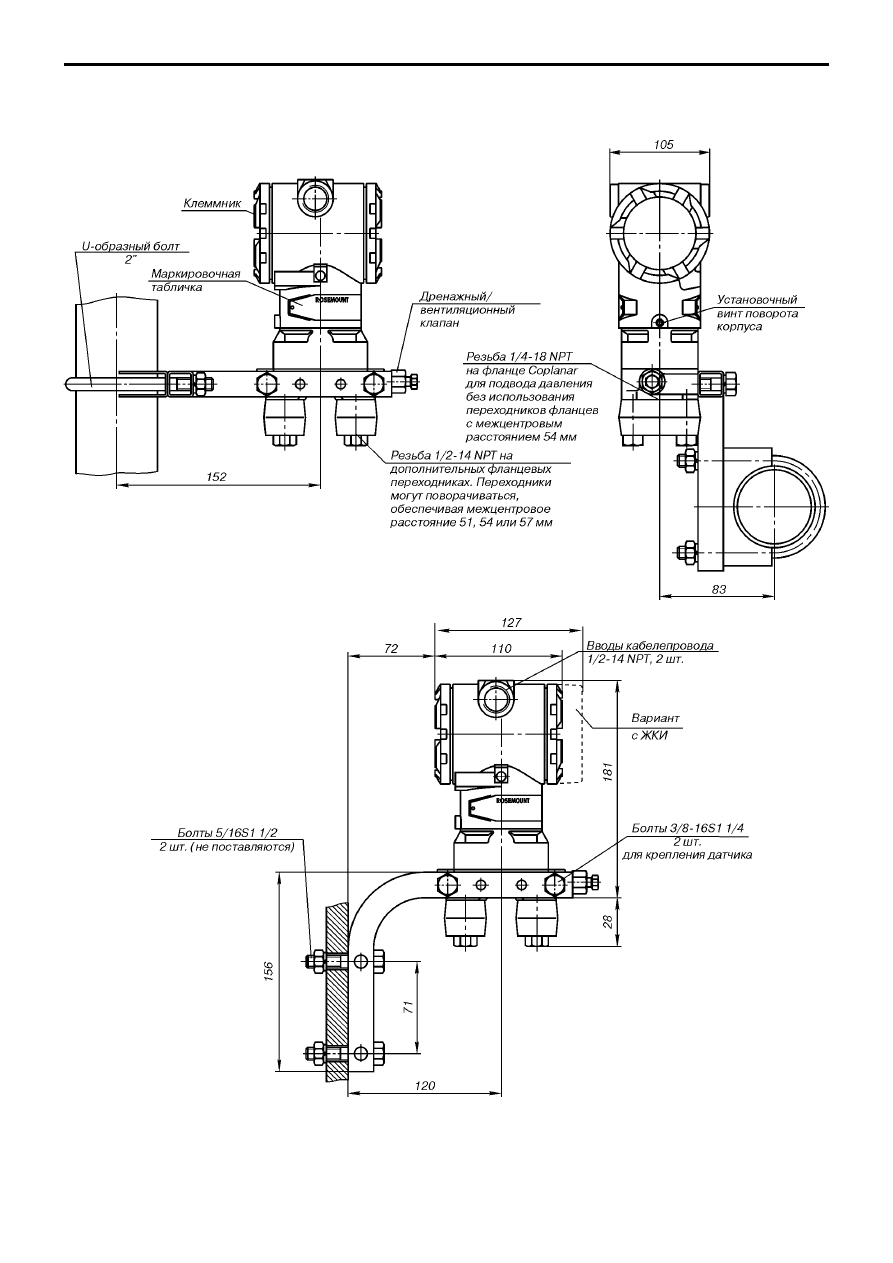

Рис.8. Датчик давления модели 3051T

с традиционным фланцем с дополнительным кронштейном для монтажа на 2$дюймовой трубе или панели.
