SKF. Повреждения подшипников качения и их причины - часть 11







Трещины вследствие задиров

Картина явления

Причины

Мероприятия

Трещина или трещины в
сочетании с задирами на
кольцах подшипников.
Кольцо может расколоться.
Трещины, обусловленные
задирами, как правило
направлены поперёк
задиров.

См.  раздел «Задиры»

См.  раздел «Задиры»

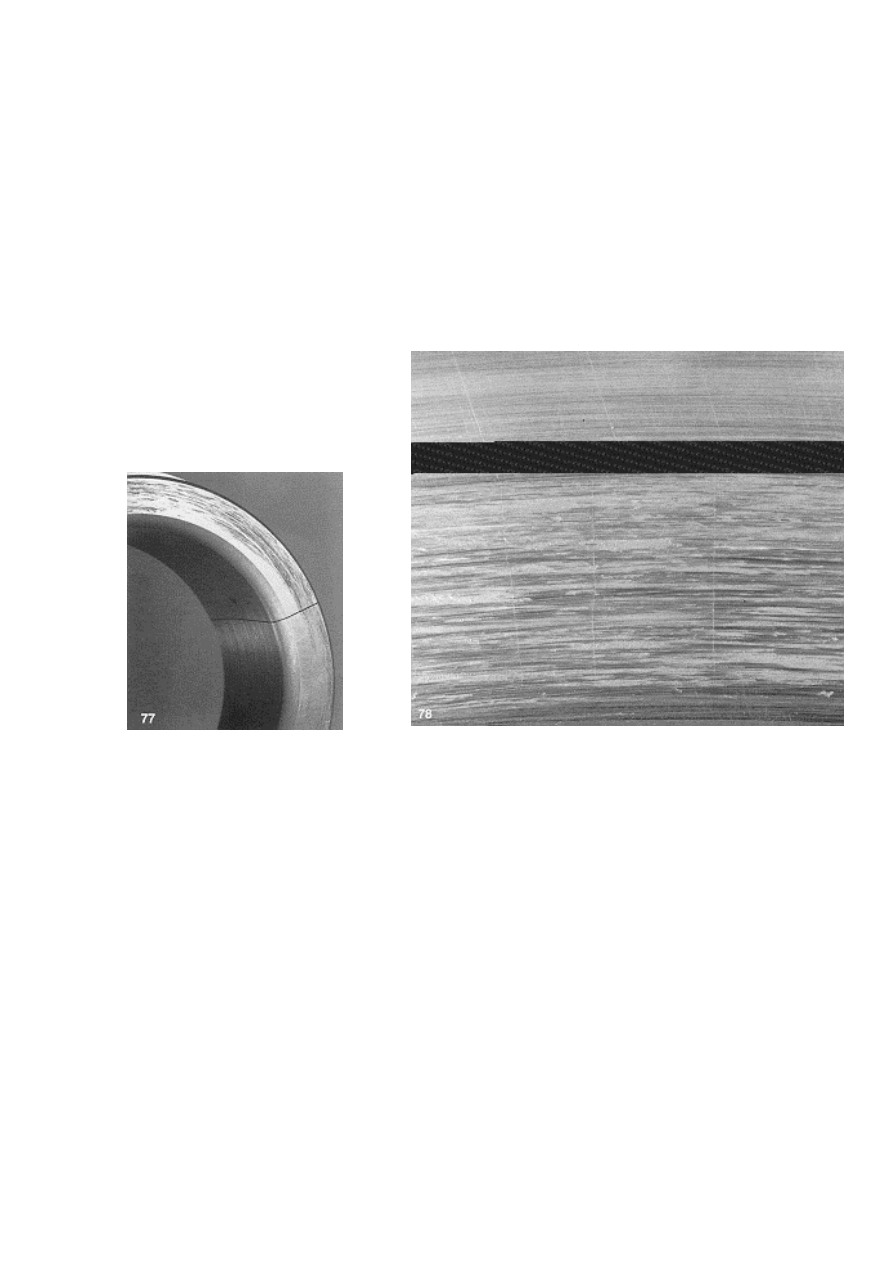

Рис.77   Внутреннее
кольцо сферического
роликоподшипника
треснуло в результате
развития задиров на
торцовой поверхности.
Кольцо подшипника было
установлено в контакте с
проставочным
дистанционным кольцом,
не имевшим достаточно
плотной посадки на вал,
так, что происходило
движение дистанционного
кольца относительно вала
и скольжение по кольцу
подшипника.

Рис.78    Задиры на торцовой поверхности кольца
подшипника. Перпендикулярно задирам развиваются так
называемые поперечные трещины.



43



Трещины вследствие контактной (фреттинг) коррозии


Картина явления

Причины

Мероприятия

Трещины в сочетании с
контактной коррозией,
направленные у внутреннего
кольца перпендикулярно, а у
наружного – вдоль дорожки
качения.

См.  раздел «Контактная
коррозия»

См.  раздел «Контактная
коррозия»





Рис.79  Поперечная трещина на внутреннем
кольце сферического роликоподшипника,
обусловленная контактной коррозией.
Увеличение объема кольца в месте его
посадки приводит к его растягиванию и
образованию трещины, когда растягивающие
напряжения становятся слишком большими.

Рис.80   Продольная трещина  в
наружном кольце радиального
шарикоподшипника, обусловленная
контактной коррозией. Вследствие
увеличения объема в кольце
возникают напряжения сжатия.





Содержание







44




Повреждения сепаратора



Если при проверке вышедшего из строя подшипника сепаратор оказался

поврежденным, то во многих случаях бывает трудно однозначно установить причину
повреждения. При этом в большинстве случаев повреждаются и другие детали, что
затрудняет определение действительной причины повреждений. Однако имеются
основные причины повреждения сепараторов, а именно: вибрации, чрезмерно высокие
частоты вращения, износ и заклинивание.



Повреждение сепаратора вследствие вибраций



Если подшипник работает в условиях вибраций, то силы инерции могут оказаться

настолько большими, что через некоторое время в материале сепаратора возникают
усталостные трещины. Раньше или позже эти трещины приводят к разрушению
сепаратора.



Повреждения сепаратора вследствие чрезмерно высокой частоты вращения



Если подшипник работает с более высокой частотой вращения, чем это допускает

конструкция сепаратора, возникают силы инерции, действие которых приводит к поломке
сепаратора.



Повреждение сепаратора вследствие износа



Причинами износа сепаратора могут быть недостаточное смазывание и абразивные

частицы. Поскольку трение скольжения между сепаратором и другими компонентами
подшипника устранить невозможно, сепаратор является той деталью подшипника,
которая при недостаточном смазывании выходит из строя в первую очередь. Сепараторы
всегда изготавливаются из материалов более мягких, чем прочие детали подшипника,
поэтому они изнашиваются более интенсивно. У подшипников с центрированием
сепаратора по телам качения размер карманов сепаратора из-за износа увеличивается. Это
приводит к отклонениям от нормальной кинематики подшипника. Силы, возникающие
при таком явлении, могут в короткое время разрушить сепаратор.



Повреждение сепаратора вследствие заклинивания



Выкрошенные частицы материала подшипника и внешние загрязнения, попадая

между сепаратором и телами качения, препятствуют вращению последних. Заклинивание
сепаратора приводит к выходу его из строя.



Прочие причины повреждений сепаратора



При перекосе колец подшипника друг относительно друга след качения имеет

форму овала. Если сепаратор ведет тела качения, то в таких условиях он деформируется
при каждом обороте. При этом в материале сепаратора возникают усталостные трещины,
постепенно приводящие к его разрушению. Подобные явления могут происходить, когда в



45






паре работают упорный шарикоподшипник и радиальный подшипник скольжения. Если
зазор в подшипнике скольжения слишком велик, то кольца подшипника качения
смещаются друг относительно друга, шарики не двигаются «след в след», и в сепараторе
возникают большие напряжения, приводящие к его разрушению.
В подшипниках, работающих с переменной частотой вращения, т.е. в условиях
знакопеременного ускорения, на сепаратор действуют силы инерции, порождающие
значительные напряжения сжатия в местах контакта и обусловленный этим сильный
износ.














одержание

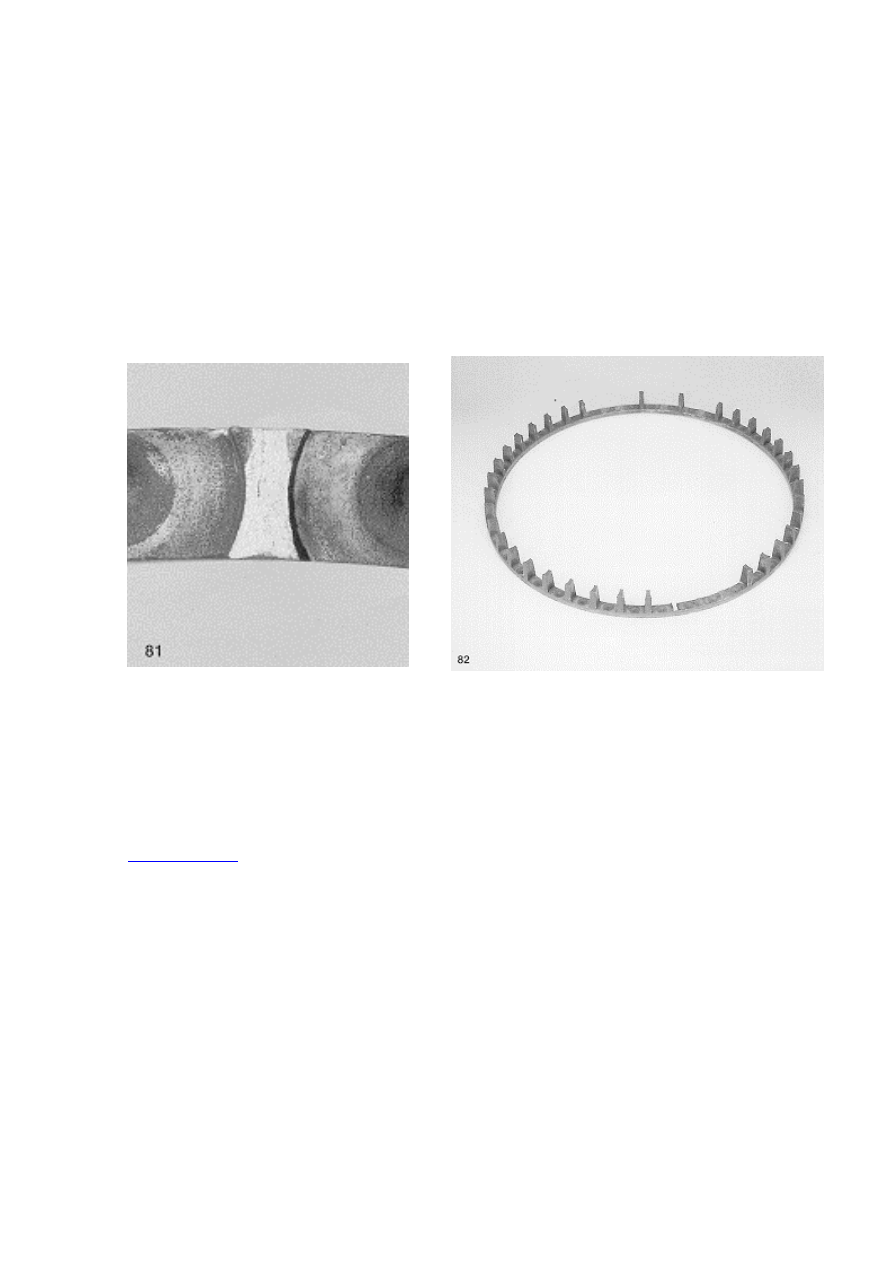

Рис. 81  Треснувшая поверхность

 Хорошо

сепаратора, показанного на рис.82.
видны усталостные трещины

Рис. 82    Сепаратор сферического

роликоподшипника. В углублениях
образовались усталостные трещины

С








46
