Тороидальные.роликоподшипники.CARB.

посадочном месте. Рекомендуемые величины

требуемого смещения ”s” для общих случаев

эксплуатации представлены в табл..3.на

стр..795.

Наиболее подходящим методом в этом

случае будет метод смещения SKF. Этот метод

монтажа обеспечивает очень надежный и прос­

той способ определения начального положения

подшипника, которое используется в качестве

исходной точки измерения величины осевого

смещения. Для этого следует использовать

следующие инструменты (

†.pис..14):

•  гидравлическая гайка типа HMV .. E (a)

•  гидравлический насос (b)

•  манометр (c), рассчитанный на условия

монтажа

•  индикатор часового типа (d).

Суть метода заключается в монтаже подшип­

ника с помощью гидравлической гайки путем

его смещения с неопределенного «нулевого»

положения в начальное положение, которое

определяется  по величине давления масла в

гидравлической гайке (

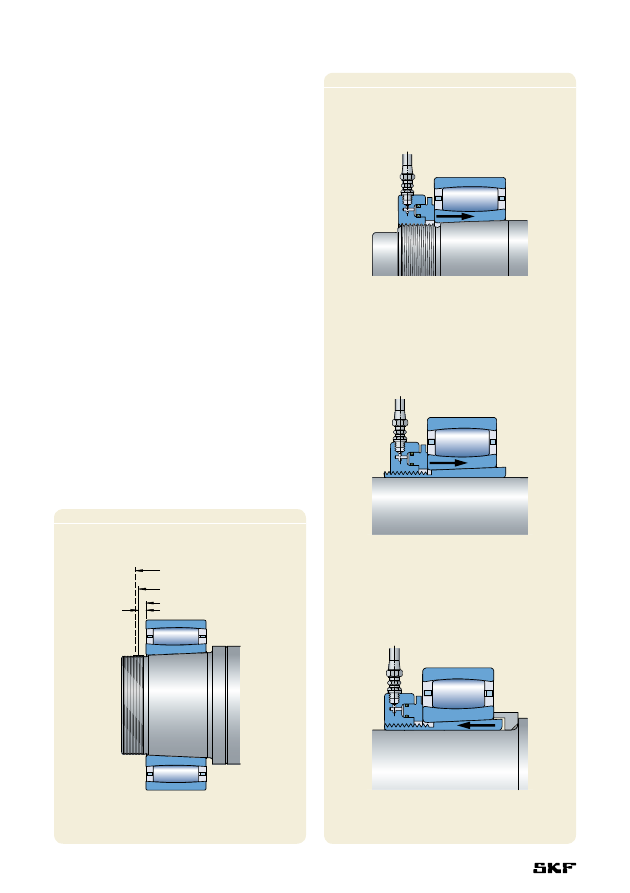

†.pис..15). Затем его

перемещают на заданное расстояние. Вели­

чину осевого смещения можно точно опреде­

лить по шкале индикатора часового типа,

установленного на гидравлической гайке.

Pис..15

T

T

«нулевое» положение

начальное положение
конечное положение

Pис..16

a

b

c

796

Специалисты фирмы SKF определили вели­

чины давления масла и осевого смещения для

отдельных подшипников, применяемых для

подшипниковых узлов (

†.pис..16):

•  с одной поверхностью скольжения (a и b) или

•  с двумя поверхностями скольжения (c).

Измерение.величины.расширения.

внутреннего.кольца

Метод измерения величины расширения внут­

реннего кольца обеспечивает простой, быстрый

и точный монтаж крупоногабаритных подшип­

ников CARB с коническим отверстием без изме­

рения величины радиального внутреннего

зазора до и после монтажа. Метод SensorMount

предусматривает использование датчика,

вмонтированного во внутреннее кольцо под­

шипника CARB, и специального переносного

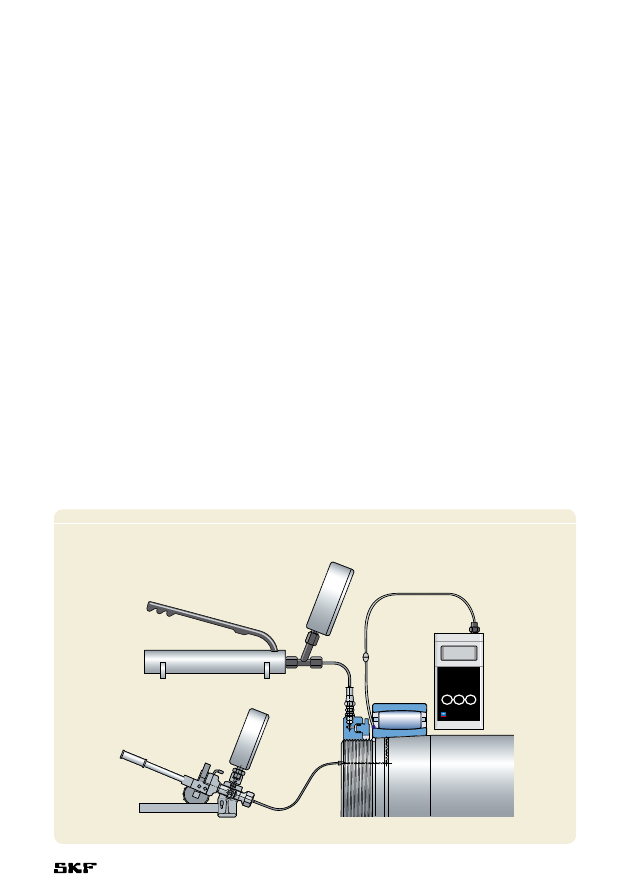

индикаторного прибора (

†.pис..17).

Подшипник устанавливается на коническое

посадочное место при помощи обычного мон­

тажного инструмента SKF. Поступающая от

датчика информация обрабатывается инди­

каторным прибором. Величина расширения

внутреннего кольца отображается в виде

отношения величины уменьшения зазора (мм)

к диаметру отверстия подшипника (м).

Такие аспекты, как размер подшипника,

шероховатость поверхности, материал вала

или его конструкция – цельная или сплошная –

учитывать не требуется.

Для получения подробной информации

о методе монтажа SKF SensorMount просим

обращаться в техническую службу SKF.

Дополнительная.информация.по.

монтажу

Дополнительную информацию о методах

монтажа подшипников CARB в целом и при

помощи метода смещения, разработанного

фирмой SKF, можно найти:

•  в методическом пособии «Метод смещения

SKF» на CD

•  на интернет­сайте www.skf.com/mount.

Pис..17

0/

''

$-3

."9



5.&.


4FOTP.PVOU
*OEJDBUPS

797

25

52

18

44

40

4,55

13 000

18 000

0,17

*

C 2205 TN9

1)

*

C 2205 KTN9

1)

52

18

50

48

5,5

–

7 000

0,18

*

C 2205 V

1)

*

C 2205 KV

1)

30

55

45

134

180

19,6

–

3 000

0,50

*

C 6006 V

 –

62

20

69,5

62

7,2

11 000

15 000

0,27

*

C 2206 TN9

*

C 2206 KTN9

62

20

76,5

71

8,3

–

6 000

0,29

*

C 2206 V

*

C 2206 KV

35

72

23

83

80

9, 3

9 500

13 000

0,43

*

C 2207 TN9

*

C 2207 KTN9

72

23

95

96,5

11,2

–

5 000

0,45

*

C 2207 V

*

C 2207 KV

40

62

22

76,5

100

11

–

4 300

0,25

*

C 4908 V

*

C 4908 K30V

62

30

104

143

16

–

3 400

0,35

*

C 5908 V

1)

 –

62

40

122

180

19,3

–

2 800

0,47

*

C 6908 V

1)

 –

80

23

90

86,5

10,2

8 000

11 000

0,50

*

C 2208 TN9

*

C 2208 KTN9

80

23

102

104

12

–

4 500

0,53

*

C 2208 V

*

C 2208 KV

45

68

22

81,5

112

12,9

–

3 800

0,30

*

C 4909 V

1)

*

C 4909 K30V

1)

68

30

110

163

18,3

–

3 200

0,41

*

C 5909 V

1)

 –

68

40

132

200

22

–

2 600

0,55

*

C 6909 V

1)

 –

85

23

93

93

10,8

8 000

11 000

0,55

*

C 2209 TN9

*

C 2209 KTN9

85

23

106

110

12,9

–

4 300

0,58

*

C 2209 V

*

C 2209 KV

50

72

22

86,5

125

13,7

–

3 600

0,29

*

C 4910 V

*

C 4910 K30V

72

30

118

180

20,4

–

2 800

0,42

*

C 5910 V

1)

 –

72

40

140

224

24,5

–

2 200

0,54

*

C 6910 V

 –

80

30

116

140

16

5 000

7 500

0,55

*

C 4010 TN9

*

C 4010 K30TN9

80

30

137

176

20

–

3 000

0,59

*

C 4010 V

*

C 4010 K30V

90

23

98

100

11,8

7 000

9 500

0,59

*

C 2210 TN9

*

C 2210 KTN9

90

23

114

122

14,3

–

3 800

0,62

*

C 2210 V

*

C 2210 KV

55

80

25

106

153

18

–

3 200

0,43

*

C 4911 V

1)

*

C 4911 K30V

1)

80

34

143

224

25

–

2 600

0,60

*

C 5911 V

1)

 –

80

45

180

300

32,5

–

2 000

0,81

*

C 6911 V

1)

 –

100

25

116

114

13,4

6 700

9 000

0,79

*

C 2211 TN9

*

C 2211 KTN9

100

25

132

134

16

–

3 400

0,81

*

C 2211 V

*

C 2211 KV

Основные..

.

Грузоподъем-.

Граничная.

Частота.вращения.

Масса.

. Обозначение

размеры.

.

ность. .

нагрузка.по. номиналь­  предель­

  Подшипник с







дин.

стат.

усталости

ная

ная



  цилиндрическим  коническим

d

D

B

C

C

0



P

u









  отверстием

  отверстием



















мм





кH



кH

об/мин



кг

  –

Тороидальные.роликоподшипники.CARB

d  25.–.55.мм

%



%

#

E E



S



S



S



S



*

 Подшипник SKF Explorer

1)

 Перед заказом уточните наличие данного типоразмера

T



T



E

цилиндрическое отверстие

без сепаратора

коническое отверстие

798

25

32,1

43,3  1

5,8

–

30,6

32

42

46,4  0,3

1

0,09

0,126



32,1

43,3  1

5,8

2,8

30,6

39

–

46,4  –

1

0,09

0,126

30

38,5

47,3  1

7,9

4,9

35,6

43

–

49,4  –

1

0,102

0,096



37,4

53,1  1

4,5

–

35,6

37

51

56,4  0,3

1

0,101

0,111



37,4

53,1  1

4,5

1,5

35,6

49

–

56,4  –

1

0,101

0,111

35

44,8

60,7  1,1  5,7

–

42

44

59

65

0,1

1

0,094

0,121



44,8

60,7  1,1  5,7

2,7

42

57

–

65

–

1

0,094

0,121

40

46,1

55,3  0,6  4,7

1,7

43,2

52

–

58,8  –

0,6

0,099

0,114



45,8

54,6  0,6  5

2

43,2

45

–

58,8

0,6

0,096

0,106



46,6

53,8  0,6  9,4

6,4

43,2

46

–

58,8

0,6

0,113

0,088



52,4

69,9  1,1  7,1

–

47

52

68

73

0,3

1

0,093

0,128



52,4

69,9  1,1  7,1

4,1

47

66

–

73

–

1

0,093

0,128

45

51,6

60,5  0,6  4,7

1,7

48,2

51

–

64,8  –

0,6

0,114

0,1



51,3

60,1  0,6  5

2

48,2

51

–

64,8  –

0,6

0,096

0,108



52,1

59,3  0,6  9,4

6,4

48,2

52

–

64,8  –

0,6

0,113

0,09



55,6

73,1  1,1  7,1

–

52

55

71

78

0,3

1

0,095

0,128



55,6

73,1  1,1  7,1

4,1

52

69

–

78

–

1

0,095

0,128

50

56,9

66,1  0,6  4,7

1,7

53,2

62

–

68,8  –

0,6

0,103

0,114



56,8

65,7  0,6  5

2

53,2

56

–

68,8  –

0,6

0,096

0,11



57,5

65

0,6  9,4

6,4

53,2

61

–

68,8  –

0,6

0,093

0,113



57,6

70,8  1

6

–

54,6

57

69

75,4  0,1

1

0,103

0,107



57,6

70,8  1

6

3

54,6

67

–

75,4  –

1

0,103

0,107



61,9

79,4  1,1  7,1

–

57

61

77

83

0,8

1

0,097

0,128



61,9

79,4  1,1  7,1

3,9

57

73

–

83

–

1

0,097

0,128

55

62

72,1  1

5,5

2,5

59,6

62

–

80,4  –

1

0,107

0,105



62,8

72,4  1

6

3

59,6

62

–

80,4  –

1

0,097

0,109



62,8

71,3  1

7,9

4,9

59,6

62

–

80,4  –

1

0,096

0,105



65,8

86,7  1,5  8,6

–

64

65

84

91

0,3

1,5

0,094

0,133



65,8

86,7  1,5  8,6

5,4

64

80

–

91

–

1,5

0,094

0,133

%

B

E

B

S

B

S

B

$

B

E

B

%

B

S

B

$

B

Размеры.

.

.

.

.

Размеры.сопряженных.деталей.

.

Расчетные

























коэффициенты







d

d

2



D

1



r

1,2

  s

1

1)



s

2

1)



d

a



d

a



D

a



D

a



C

a

2)

  r

a



k

1



k

2



~

~

мин.  ~

~

мин.

макс.  мин.  макс.  мин.  макс.

мм











мм











–

1)

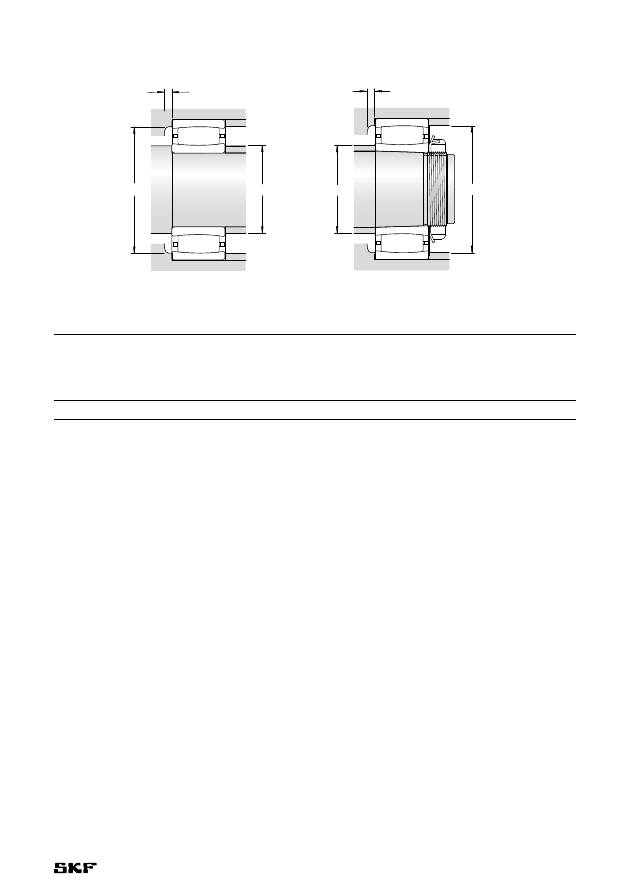

 Допустимое осевое смещение одного кольца подшипника относительно другого (

†.стр..787)

2)

 Минимальный размер для подшипника с сепаратором

†.стр..792)

799
