TN9  Литой сепаратор из стеклонаполнен­

ного полиамида 4,6, центрируемый по

роликам

V

Бессепараторный подшипник с полным

комплектом роликов

VE240  Модифицированный подшипник для

больших величин осевого смещения

VG114 Штампованный стальной сепаратор

с поверхностной закалкой , центри­

руемый по роликам

Свободное.пространство.с.

боковых.сторон.подшипника

Для компенсации осевого смещения вала отно­

сительно корпуса необходимо обеспечить сво­

бодное пространство с обеих сторон подшип­

ника, как показано на pис..10. Ширина этого

свободного пространства базируется на

•  величине Ca из таблиц изделий,

•  прогнозируемой величине осевого

смещения колец подшипника от

центрального положения

•  смещении колец, вызванного перекосом.

Требуемую ширину свободного пространства

можно рассчитать по формулам:

C

areq

 = C

a

 + 0,5 (s + s

mis

)

или

C

areq

 = C

a

 + 0,5 (s + k

1

 B a),

где

C

areq

 = ширина требуемого пространства

с каждой из сторон подшипника, мм

C

a

  = минимальная ширина требуемого

пространства с каждой из сторон под­

шипника, мм (

 таблицы изделий)

= относительное осевое смещение колец,

например, в результате теплового

удлиннения вала, мм

s

mis

  = величина осевого смещения комплекта

роликов, вызванного перекосом, мм

k

1

  = коэффициент перекоса

(

 таблицы изделий)

= ширина подшипника, мм

(

 таблицы изделий)

a



= величина перекоса, градусы

см. также раздел «Осевое смещение» на

стр..787.

Кольца подшипников обычно монтируются

без смещения относительно друг друга. Однако

если ожидаются значительные тепловые

изменения длины вала, внутреннее кольцо

может устанавливаться со смещением относи­

тельно наружного кольца на допустимую

величину осевого смещения s

1

 или s

2

 в направ­

лении, противоположном направлению прог­

нозируемого теплового удлинения (

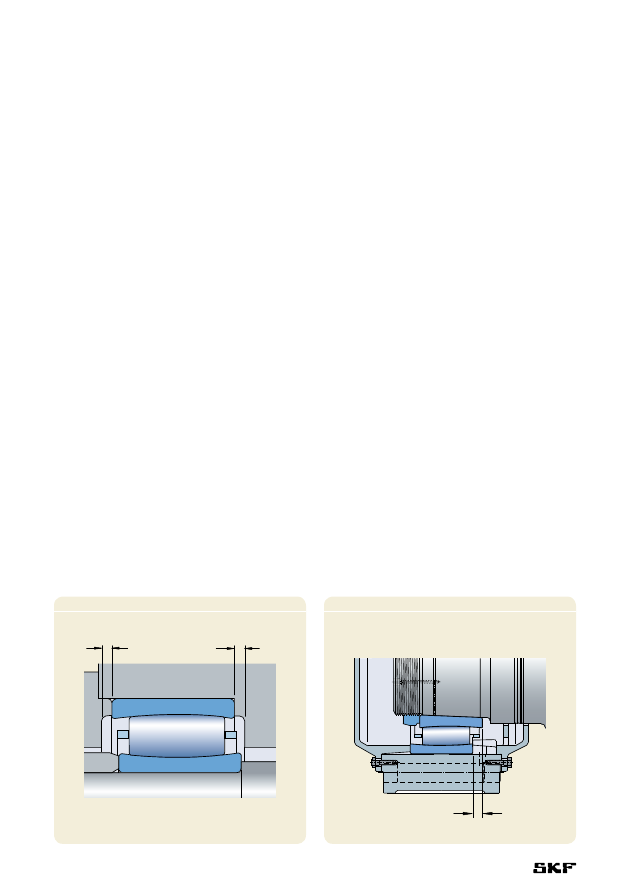

†.pис..11).

Таким образом, величина допустимого осевого

смещения может быть значительно больше.

Pис..10

$

BSFR

$

BSFR

Pис..11

T



T



Тороидальные.роликоподшипники.CARB.

792

Монтаж

При монтаже подшипника CARB на вал или

в корпус оба кольца подшипника и комплект

роликов должны быть отцентрованы относи­

тельно друг друга. По этой причине SKF реко­

мендует монтировать подшипники CARB на

валы или в корпуса, установленные в горизон­

тальном положении.

При монтаже подшипника CARB в вертикаль­

ном положении комплект роликов вместе

с внутренним и наружным кольцом смещаются

вниз до полного исчезновения зазора.

При отсутствии требуемого зазора при рас­

ширении внутреннего кольца или сжатии наруж­

ного кольца в подшипнике может возникнуть

преднатяг. Преднатяг может вызвать образова­

ние вмятин на поверхностях дорожек качения

и/или заклинивание подшипника. Чтобы избе­

жать преднатяга, в процессе монтажа подшип­

ника с установкой в вертикальном положении,

тела качения  должны быть отцентрованы относи­

тельно оси вала, что достигается регулировкой

с помощью специального приспособления.

Монтаж.подшипников.с.коническим.

отверстием

Подшипники с коническим отверстием всегда

монтируются на вал с натягом. Величина

уменьшения радиального внутреннего зазора

или осевого смещения внутреннего кольца на

его коническом посадочном месте используется

как мера степени натяга.

Пригодные методы монтажа подшипников

CARB с коническим отверстием включают:

•  Измерение величины уменьшения радиаль­

ного зазора.

•  Измерение угла затяжки стопорной гайки.

•  Измерение величины осевого смещения.

•  Измерение величины растяжения

внутреннего кольца.

Монтаж малых подшипников с диаметром

отверстия до 100 мм может быть правильно

произведен путем контроля угла затяжки

стопорной гайки. Для больших подшипников

рекомендуется использовать метод смещения

SKF. Данный метод более точен и занимает

меньше времени. Измерение величины расши­

рения внутреннего кольца, т.е. использование

метода SensorMount

®

, обеспечивает еще более

простой, быстрый и точный монтаж, поскольку

во внутреннее кольцо подшипника встроен

датчик.

Измерение.величины.уменьшения.

зазора

Данный метод предполагает использование

щупа для измерения радиального внутреннего

зазора подшипников в домонтажном и после­

монтажном состоянии и может применяться

для подшипников средних и больших разме­

ров. Измерение величины зазора всегда

следует производить между наружным коль­

цом и ненагруженным роликом (

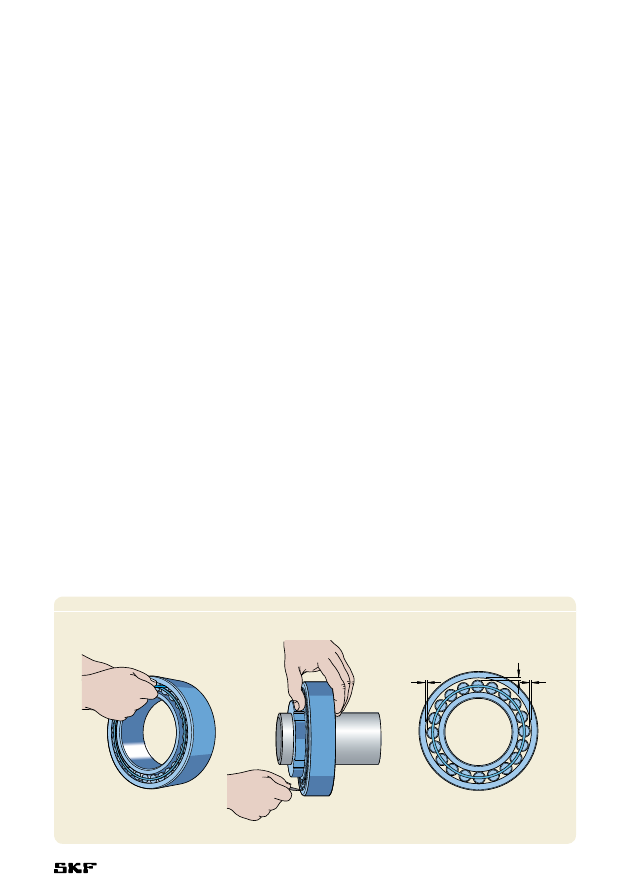

†.pис..12).

Перед измерением проверните наружное

Pис..12



c

B

D

C

793

кольцо несколько раз. Убедитесь в том, что оба

кольца подшипника и комплект роликов

отцентрированы по отношению друг к другу.

Для первого замера следует выбрать щуп,

толщина которого немного меньше минималь­

ной величины зазора. Затем эту процедуру

повторяют, каждый раз увеличивая толщину

щупа до тех пор, пока не будет заметно опре­

деленное сопротивление вращению подшип­

ника между:

•  наружным кольцом и самым верхним

роликом (a) – перед монтажом,

•  наружным кольцом  и самым нижним

роликом (b) – после монтажа.

В случае крупногабаритных подшипников,

особенно с тонкостенным наружным кольцом,

точность замеров может быть снижена за счет

упругой деформации колец, вызываемой

массой подшипника или усилием, требуемым

для ввода щупа. В таких случаях «истинный»

зазор в домонтажном и послемонтажном

состоянии можно определить следующим

образом (c):

•  Измерить зазор «с» в положении 12 часов

для стоящего подшипника или в положении

6 часов для подшипника, установленного на

шейке вала.

•  Измерить зазор «а» в положении 9 часов

и «b» в положении 3 часа, не меняя положе­

ня подшипника.

•  Произвести расчет величины «истинного»

радиального внутреннего зазора по формуле

0,5 (a + b + c).

Рекомендуемые величины уменьшения ради­

ального внутреннего зазора указаны в табл..3.

Измерение.величины.угла.затяжки.

стопорной.гайки

Монтаж малых или средних подшипников на

конические посадочные места возможен по углу

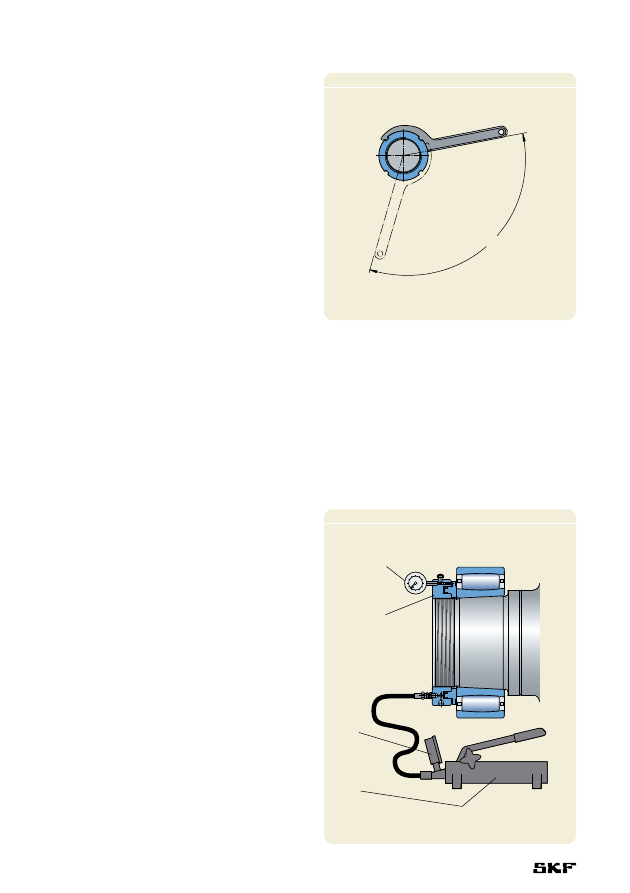

затяжки стопорной гайки a (

†.pис..13) и мето­

дом, описанным ниже. Рекомендуемые вели­

чины угла затяжки a представлены в табл..3.

Прежде всего подшипник следует устанав­

ливать на посадочное место до тех пор, пока

вся окружность отверстия подшипника не

войдет в контакт с сопрягаемой поверхностью

вала или втулки. Затем поворотом гайки на

Pис..13

B

Тороидальные.роликоподшипники.CARB.

Pис..14

заданный угол подшипник прижимают к

конической посадочной поверхности. При

возможности следует проверить остаточный

зазор подшипника.

Измерение.величины.осевого.

смещения

Монтаж подшипников с коническим отверстием

можно осуществить путем измерения величины

осевого смещения внутреннего кольца на его

794

24.

30.

0,012  0,018

0,25  0,34

0,64

0,85

0,025  0,033  0,047

100

30.

40.

0,015  0,024

0,30  0,42

0,74

1,06

0,031  0,038  0,056

115

40.

50.

0,020  0,030

0,37  0,51

0,92

1,27

0,033  0,043  0,063

130

50.

65.

0,025  0,039

0,44  0,64

1,09

1,59

0,038  0,049  0,074

115

65.

80.

0,033  0,048

0,54  0,76

1,36

1,91

0,041  0,055  0,088

135

80.

100.

0,040  0,060

0,65  0,93

1,62

2,33

0,056  0,072  0,112

150

.

100.

120.

0,050  0,072

0,79  1,10

1,98

2,75

0,065  0,083  0,129

120.

140.

0,060  0,084

0,93  1,27

2,33

3,18

0,075  0,106  0,147

140.

160.

0,070  0,096

1,07  1,44

2,68

3,60

0,085  0,126  0,173

.

.



160.

180.

0,080  0,108

1,21  1,61

3,04

4,02

0,093  0,140  0,193

180.

200.

0,090  0,120

1,36  1,78

3,39

4,45

0,100  0,150  0,210

200.

225.

0,100  0,135

1,50  1,99

3,74

4,98

0,113  0,163  0,230

225.

250.

0,115  0,150

1,67  2,20

4,18

5,51

0,123  0,175  0,250

250.

280.

0,125  0,170

1,85  2,46

4,62

6,14

0,133  0,186  0,275

280.

315.

0,140  0,190

2,06  2,75

5,15

6,88

0,143  0,200  0,290

315.

355.

0,160  0,215

2,31  3,09

5,77

7,73

0,161  0,225  0,330

355.

400.

0,175  0,240

2,59  3,47

6,48

8,68

0,173  0,250  0,360

400.

450.

0,200  0,270

2,91  3,90

7,27

9,74

0,183  0,275  0,385

450.

500.

0,225  0,300

3,26  4,32

8,15

10,8

0,210  0,295  0,435

500.

560.

0,250  0,335

3,61  4,83

9,04

12,1

0,225  0,325  0,465

560.

630.

0,280  0,380

4,04  5,42

10,1

13,6

0,250  0,365  0,510

630.

710.

0,315  0,425

4,53  6,10

11,3

15,3

0,275  0,385  0,560

710.

800.

0,355  0,480

5,10  6,86

12,7

17,2

0,320  0,430  0,620

800.

900.

0,400  0,540

5,73  7,71

14,3

19,3

0,335  0,465  0,675

900.

1.000.

0,450  0,600

6,44  8,56

16,1

21,4

0,365  0,490  0,740

1.000. 1.120.

0,500  0,670

7,14  9,57

17,9

23,9

0,395  0,545  0,825

1.120. 1.250.

0,560  0,750

10,7

20

26,7

0,415  0,595  0,885

1)

  Действительны только для сплошных стальных валов и общих случаев применения. Недействительны для метода

смещения SKF

2)

 Величина остаточного зазора должна проверяться в тех случаях, когда величина начального радиального внутреннего

зазора находится в нижней половине поля зазора и когда в процессе эксплуатации возникает большая разница температур

наружного и внутреннего колец подшипника. При измерении убедитесь в том, что кольца и комплект

роликов выровнены и отцентрированы

Таблица3

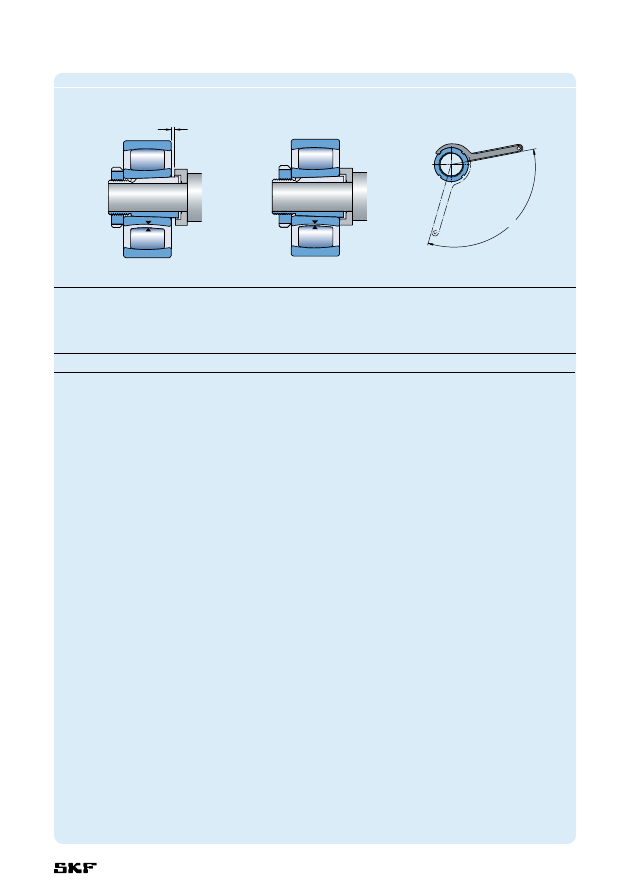

Ориентировочные.величины.уменьшения.радиального.внутреннего.зазора,.осевого.смещения.и.угла.затяжки.

стопорной.гайки

Диаметр.

Уменьшение.

Осевое.смещение

1)





Допустимый.остаточный

2)



угол.затяжки

отверстия.

радиального..

s.

.

.

.

радиальный.зазор.после..

стопорной



внутреннего

конусность

конусность

монтажа.подшипников.

гайки





зазора

1:12

1:30



с.начальным.зазором

a

свыше  до

мин

макс

мин

макс

мин

макс

Норм.  C3

C4

конусность 1:12

мм





мм



мм





мм





градусы

T

B

795
