Однорядные радиально-упорные шарикоподшипники

Внутренний зазор и предварительный

натяг

Внутренний зазор в однорядном радиально-

упорном шарикоподшипнике устанавливается

только после монтажа подшипника и зависит

от его расположения относительно второго

подшипника, который обеспечивает осевую

фиксацию в противоположном направлении.

Подшипники SKF универсального исполнения

изготавливаются в трех различных группах

зазора и предварительного натяга. Комплекты

подшипников могут иметь следующие группы

зазоров:

•  CA – уменьшенный осевой зазор

•  CB – нормальный осевой зазор (стандарт)

•  CC – увеличенный осевой зазор.

Стандартной группой зазора для подшипников

этой категории является CB. Наличие подшип-

ников, имеющих другую группу зазора, можно

проверить, воспользовавшись матрицей 1

на стр. 419. В составе комплекта подшипники

универсального исполнения с зазором могут

устанавливаться в любой комбинации и в любом

количестве.

10

18

+4

-4

80

-2

-10

30

330

-8

-16

230

660

18

30

+4

-4

120

-2

-10

40

480

-8

-16

340

970

30

50

+4

-4

160

-2

-10

60

630

-8

-16

450

1 280

























50

80

+6

-6

380

-3

-15

140

1 500

-12

-24

1 080  3 050

80

120

+6

-6

410

-3

-15

150

1 600

-12

-24

1 150  3 250

120

180

+6

-6

540

-3

-15

200

2 150

-12

-24

1 500  4 300

























180

250

+8

-8

940

-4

-20

330

3 700

-16

-32

2 650  7 500

10

18

5

13

15

23

24

32

18

30

7

15

18

26

32

40

30

50

9

17

22

30

40

48















50

80

11

23

26

38

48

60

80

120  14

26

32

44

55

67

120

180  17

29

35

47

62

74

180

250  21

37

45

61

74

90

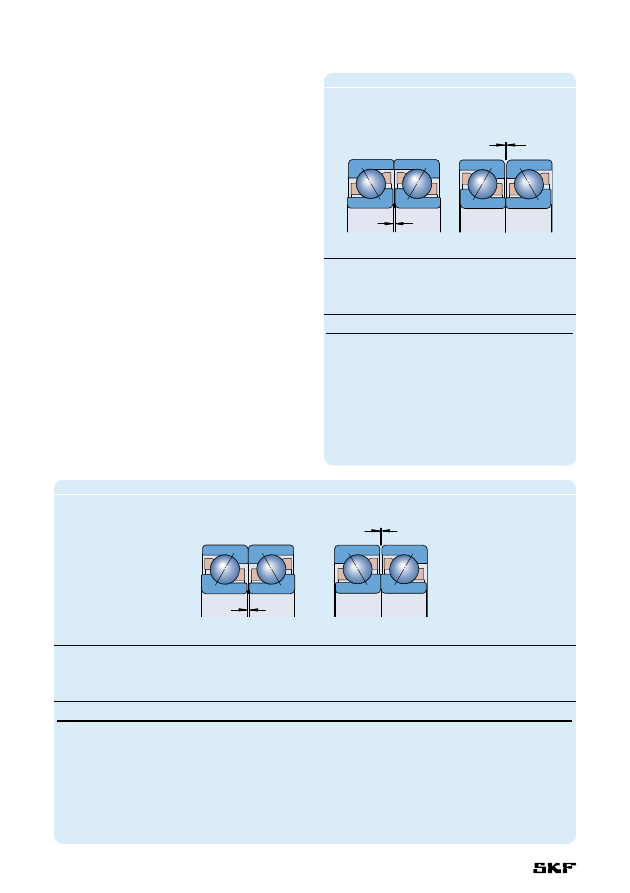

Таблица 1

Величина осевого внутреннего зазора однорядных

радиально-упорных шарикоподшипников универсаль-

ного исполнения при установке по О-образной или Х-

образной схеме

Диаметр

Осевой внутренний зазор

отверстия

Группа

d



CA



CB



CC

свыше  до

мин.  макс.  мин.  макс.  мин.  макс.

мм



мкм







$

$

Таблица 2

Величины предварительного натяга однорядных радиально-упорных шарикоподшипников универсального

исполнения при установке по О-образной или Х-образной схеме

Диаметр

Предварительный натяг

отверстия

Группа

d



GA





GB







GC





свыше

до

мин.  макс.  макс.

мин.  макс.  мин.  макс.

мин.  макс.  мин.  макс.

мм



мкм



H

мкм



H



мкм



H

(

(

412

Комплекты подшипников SKF могут иметь

следующие группы предварительного натяга

•  GA – легкий предварительный натяг

(стандарт)

•  GB – средний предварительный натяг

•  GC – тяжелый предварительный натяг.

Стандартной группой предварительного

натяга для подшипников этой категории

является GA (

† матрицa 1, на стр. 419).

Подшипники с предварительным натягом

могут устанавливаться только парами, в

противном случае предварительный натяг

увеличивается.

Величины зазоров для различных групп

приведены в табл. 1, предварительного натяга

– в табл. 2. Эти величины действительны для

подшипников в домонтажном состоянии с рас-

положением по О-образной или Х-образной

схеме при околонулевой измерительной

нагрузке.

Перекос

Однорядные радиально-упорные шарикопод-

шипники обладают ограниченной способностью

компенсировать перекосы. Допустимый перекос

вала относительно корпуса, не приводящий к

возникновению существенных дополнительных

сил, зависит от величины рабочего зазора

в подшипнике, размера подшипника, его внут-

ренней конструкции, а также сил и моментов,

действующих на подшипник. Так как взаимо-

связь между этими факторами очень сложная,

то точные допустимые величины перекосов

привести невозможно.

Для комплектов подшипников, особенно в

тех случаях, когда подшипники имеют умень-

шенный осевой внутренний зазор и установ-

лены по О-образной схеме, перекос может

быть компенсирован только за счет увеличения

нагрузки на шарики, что также создает напря-

жения в сепараторе и сокращает срок службы

подшипников. Любой перекос колец подшип-

ника также приводит к увеличению шума при

его работе.

Влияние рабочей температуры

на материал подшипника

Радиально-упорные шарикоподшипники

проходят специальную термическую обработку.

В тех случаях, когда они снабжены стальным

или латунным сепаратором, они могут эксплуa-

тироваться при температуре до +150 °C.

Сепараторы

В зависимости от серии и размера одноряд-

ные радиально-упорные шарикоподшипники

SKF оснащаются одним из нижеуказанных

стандартных сепараторов: (

† рис. 3)

•  литой сепаратор из стеклонаполненного

полиамида 6,6 оконного типа, центрируе-

мый по шарикам, суффикс Р (а)

•  литой сепаратор из стеклонаполненного

полиэфирэфиркетона (PEEK) оконного типа,

центрируемый по шарикам, суффикс PH (a)

•  штампованный сепаратор из листовой

латуни оконного типа, центрируемый по

шарикам, суффикс Y (b)

•  механически обработанный сепаратор из

латуни оконного типа, центрируемый по

шарикам, суффикс М (с).

Имеющийся в наличии стандартный ассор-

тимент сепараторов представлен в матрице 1

на стр. 419. При потребности в подшипниках

с сепараторами из полимера PEEK обращай-

тесь в SKF за консультацией.

Могут также поставляться подшипники, имею-

щие штампованные стальные сепараторы

оконного типа, J, или механически обработанные

стальные сепараторы оконного типа, суффикс F.

Перед размещением заказа просим убедиться

в наличии требуемых изделий.

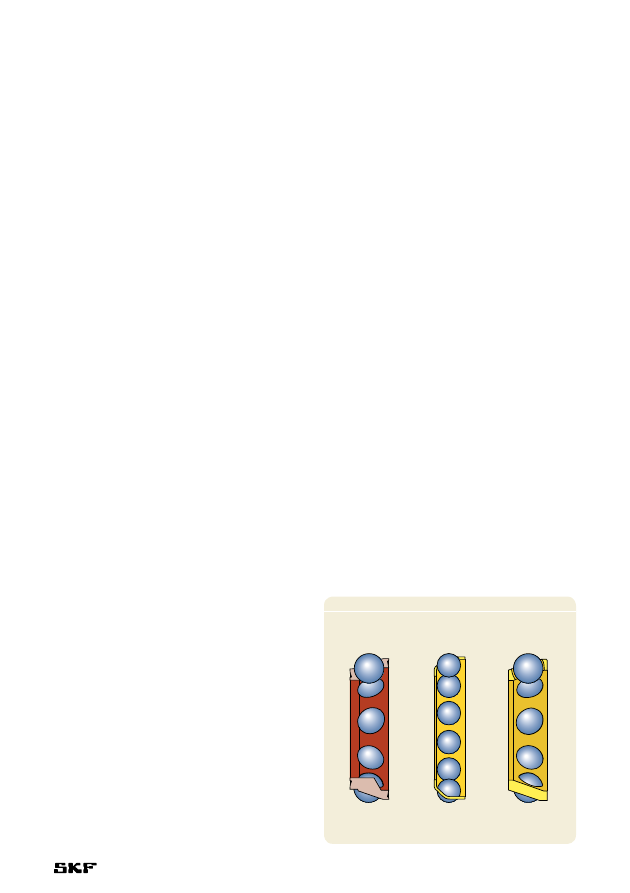

Рис.  3



a

b

c

413

Однорядные радиально-упорные шарикоподшипники

Примечание

Радиально-упорные шарикоподшипники с

сепараторами из полиамида 6,6 могут эксплу-

атироваться при температуре до +120 °C.

Смазочные материалы, которые обычно

используются для смазывания подшипников

качения, не оказывают негативного влияния на

сепараторы, за исключением некоторых сортов

синтетических масел и пластичных смазок на

синтетической основе, а также смазочных мате-

риалов с высоким содержанием антизадирных

присадок и используемых в условиях высоких

температур.

Более подробная информация о темпера-

туроустойчивости сепараторов и их предназ-

начении представлена в разделе «Материалы

сепараторов», стр. 140.

Частоты вращения спаренных

подшипников

Для спаренных подшипников величины номи-

нальных скоростей вращения, указанные

в таблице подшипников, должны быть умень-

шены примерно на 20 %.

Грузоподъемность спаренных

подшипников

Величины грузоподъемности и граничной

нагрузки по усталости, указанные в таблице

подшипников, относятся к одиночным подшип-

никам. Для спаренных подшипников приме-

няются следующие величины

•  динамическая грузоподъемность для

стандартных подшипников с расположени-

ем по любой схеме и подшипников класса

SKF Explorer по Х-образной или О-образной

схеме:

C = 1,62 ™ C

одиночного подшипника

•  динамическая грузоподъемность

подшипников класса SKF Explorer с

расположением по схеме «тандем»:

C = 2 ™ C

одиночного подшипника

•  статическая грузоподъемность:

C

0

 = 2 ™ C

0 одиночного подшипника

•  граничная нагрузка по усталости:

P

u

 = 2 ™ P

u одиночного подшипника

Минимальная нагрузка

Для того чтобы обеспечить удовлетворитель-

ную работу радиально-упорных шарикопод-

шипников, равно как и всех остальных типов

подшипников качения, на них постоянно долж-

на воздействовать минимальная нагрузка. Это

особенно важно в тех случаях, когда подшип-

ники вращаются с высокими скоростями или

подвергаются воздействию больших уско-

рений или быстрых изменений направления

нагрузки. В таких условиях силы инерции

шариков и сепаратора, а также трение в смазоч-

ном материале могут оказывать вредное

воздействие на условия качения в подшипнике

и вызывать проскальзывание шариков,

повреждающее дорожки качения.

Величина необходимой минимальной

нагрузки, которая должна быть приложена к

одиночным и спаренным по схеме «тандем»

подшипникам, может быть рассчитана по

формуле:



C

0

  q  n d

m

  w

2

F

am

 = k

a

  –––––    ––––––––



1 000

< 100 000 z

а для спаренных подшипников, установлен-

ных по О-образной или Х-образной схеме:



q  n n  w

2/3

 q d

m

  w

2

F

rm

 = k

r





––––––          ––––    ,



< 1 000 z  < 100 z

72 BE

1,4

0,095

72 B

1,2

0,08

73 BE

1,6

0,1

73 B

1,4

0,09

Таблица 3

Коэффициенты минимальной нагрузки

Серия

Коэффициенты минимальной

подшипника

нагрузки





k

a



k

r

414

где

F

am

 = минимальная осевая нагрузка, кН

F

rm

 = минимальная радиальная нагрузка, кН

C

0

  = статическая грузоподъемность одиноч-

ного или спаренного подшипника, кН

(

† таблица подшипников)

k

a

  = коэффициент минимальной осевой

нагрузки согласно табл. 3

k

r

  = коэффициент минимальной радиальной

нагрузки согласно табл. 3

n

  = вязкость масла при рабочей температуре,

мм

2

/с

n  = частота вращения, об/мин

d

m

  = средний диаметр отверстия

= 0,5 (d + D),  мм

При запуске подшипников в работу в условиях

низких температур или использовании высоко-

вязких смазочных материалов могут потребо-

ваться еще большие минимальные нагрузки.

Масса деталей, опирающихся на подшипник,

вместе с внешними силами, как правило, пре-

восходит необходимую минимальную нагрузку.

В противном случае радиально-упорному

шарикоподшипнику требуется дополнитель-

ное нагружение. При использовании одиноч-

ных и спаренных подшипников по схеме

«тандем», осевой предварительный натяг

можно создать путем регулировки положения

внутреннего или наружного колец относи-

тельно друг друга или при помощи пружин.

Эквивалентная динамическая

нагрузка на подшипник

Для одиночных подшипников и спаренных по

схеме «тандем»

P = F

r



когда F

a

/F

r

 ≤ 1,14

P = 0,35 F

r

 + 0,57 F

a



когда F

a

/F

r

 > 1,14

Определение осевой силы F

a

 – см. раздел

«Определение осевого усилия для одиночных

и спаренных по схеме «тандем» подшипников».

Для спаренных подшипников по О-образной

или Х-образной схеме

P = F

r

 + 0,55 F

a



когда F

a

/F

r

 ≤ 1,14

P = 0,57 F

r

 + 0,93 F

a



когда F

a

/F

r

 > 1,14

F

r

 и F

a

 – силы, действующие на спаренные

подшипники.

Эквивалентная статическая нагрузка

на подшипник

Для одиночных подшипников и спаренных

подшипников по схеме «тандем»

P

0

 = 0,5 F

r

 + 0,26 F

a

Если P

0

 < F

r

, то необходимо принять P

0

 = F

r

.

Определение осевой силы F

a

 – см. раздел

«Определение осевого усилия для одиночных

и спаренных по схеме «тандем» под-

шипников».

Для спаренных подшипников по О-образной

или Х-образной схеме

P

0

 = F

r

 + 0,52 F

a

F

r

 и F

a

 – силы, действующие на спаренные

подшипники.

Определение осевого усилия для

одиночных и спаренных по схеме

«тандем» подшипников

Поскольку в в однорядных радиально-упорных

шарикоподшипниках нагрузка передается от

одной дорожки качения на другую под углом

к оси подшипника, под действием радиальной

нагрузки в данных подшипниках возникает осе-

вая нагрузка. Это необходимо учитывать при

расчете эквивалентной динамической нагрузки

на подшипниковые узлы, состоящие из двух

одинарных подшипников и/или спаренных

подшипников по схеме «тандем».

Необходимые расчетные формулы для раз-

личных вариантов расположения подшип-

ников и соотношений нагрузки приведены в

табл. 4, на стр. 416. Формулы справедливы

только для подшипников, отрегулированных

относительно друг друга с практически нуле-

вым зазором, но без преднатяга. Применительно

к указанным вариантам на подшипник А дейст-

вует радиальная нагрузка F

rA

, а на подшипник

В – радиальная нагрузка F

rB

. Нагрузки F

rA

 и F

rB



всегда считаются положительными, даже когда

они действуют в направлениях, противополож-

ных указанным на рисунке. Радиальные нагруз-

ки приведены к центрам давления подшип-

ников (см. размер «а» в таблице подшипников).

415
