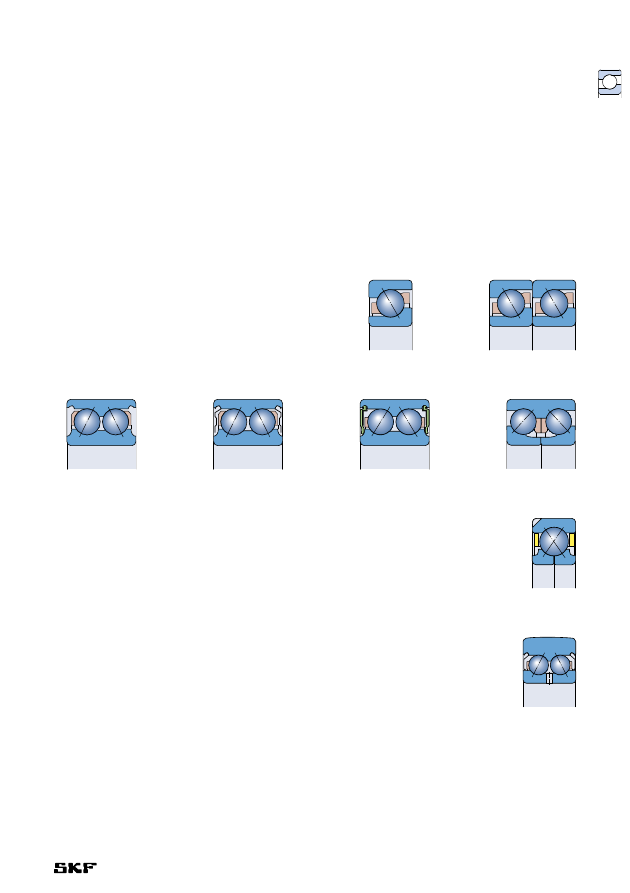

Радиально-упорные

шарикоподшипники

405

Радиально-упорные шарикоподшипники

Радиально-упорные шарикоподшипники

имеют дорожки качения на внутреннем

и наружном кольцах, смещенные вдоль оси

подшипника. Это означает, что они особенно

пригодны для восприятия комбинированных

нагрузок.

Осевая грузоподъемность радиально-упор-

ных шарикоподшипников увеличивается с воз-

растанием угла контакта. Угол контакта – это

угол между линией, соединяющей точки кон-

такта шарика и дорожек качения, по которым

нагрузка передается от одной дорожки каче-

ния на другую, и линии, перпендикулярной

оси подшипника.

SKF производит большое число исполнений

и типоразмеров радиально-упорных шарико-

подшипников. В общем машиностроении

наиболее широко используются

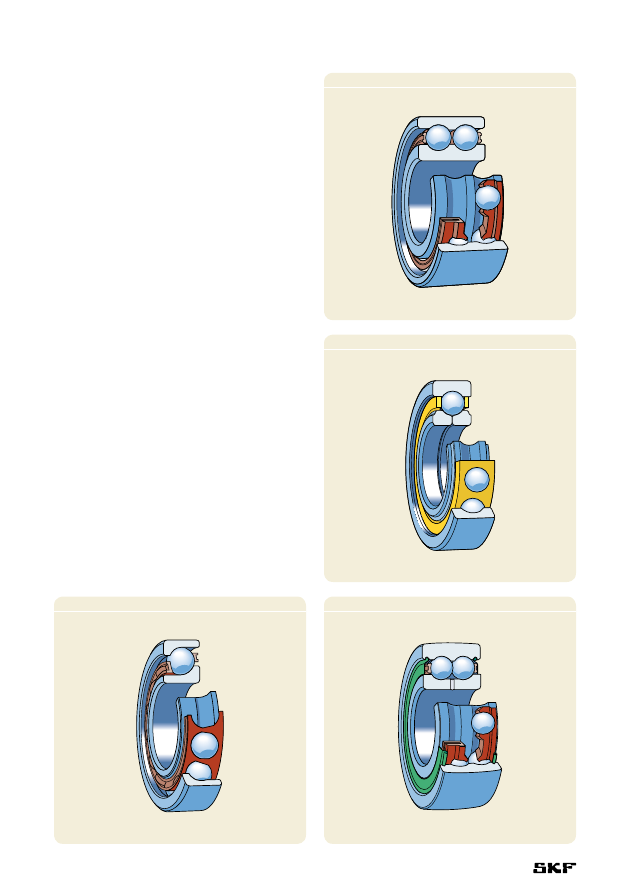

•  однорядные радиально-упорные шарико-

подшипники (

† рис. 1)

•  двухрядные радиально-упорные шарико-

подшипники (

† рис. 2)

•  шарикоподшипники с четырехточечным

контактом (

† рис. 3)

•  двухрядные шарикоподшипники – опорные

ролики (

† рис. 4).

Другие типы радиально-упор-

ных шарикоподшипников SKF

Представленные в настоящем каталоге ра-

диально-упорные шарикоподшипники входят

Рис. 2

Рис. 3

Рис. 1

Рис. 4

406

в базовый ассортимент SKF и являются лишь

частью номенклатуры радиально-упорных

шарикоподшипников, производимых SKF.

Ниже приводится краткое описание некоторых

других изделий.

Прецизионные радиально-упорные

шарикоподшипники

Обширный ассортимент прецизионных ра-

диально-упорных шарикоподшипников SKF

охватывает  подшипники трех разных серий

размера и широкий диапазон исполнений,

включая одиночные подшипники, универ-

сальные подшипники для парного монтажа

и согласованные комплекты подшипников:

•  с уплотнениями или без таковых

•  с тремя разными углами контакта

•  со стальными или керамическими шариками

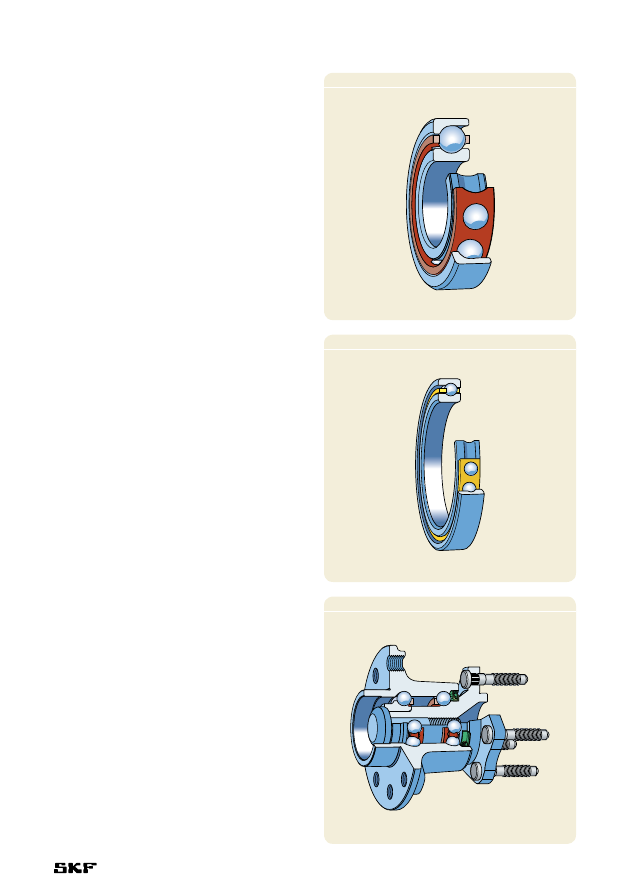

•  в стандартном (

† рис. 5) или высокоско-

ростном исполнении.

Радиально-упорные шарикоподшип-

ники с фиксированной высотой попе-

речного сечения

Эти подшипники имеют очень тонкие кольца

и постоянную высоту поперечного сечения в

пределах определенной серии вне зависимости

от размера подшипника. Они отличаются

малым весом и жесткой конструкцией. Подшип-

ники с фиксированной высотой поперечного

сечения имеют дюймовые размеры и произ-

водятся в открытом или уплотненном испол-

нении следующих типов: (

† рис. 6)

•  однорядныe радиально-упорныe шарико-

подшипники

•  шарикоподшипники с четырехточечным

контактом.

Интегрированные ступичные

подшипниковые узлы

В основе конструкции интегрированных ступич-

ных подшипниковых узлов (HBU) лежат двухряд-

ные радиально-упорные шарикоподшипники

(

† рис. 7). Они обеспечивают компактность

и снижение массы конструкции, простую

сборку и повышенный уровень надежности.

Подробная информация об этих изделиях

предоставляется по индивидуальной заявке.

Рис. 6

Рис. 5

Рис. 7
