Однорядные.подшипники.–.опорные.ролики

Конструкции

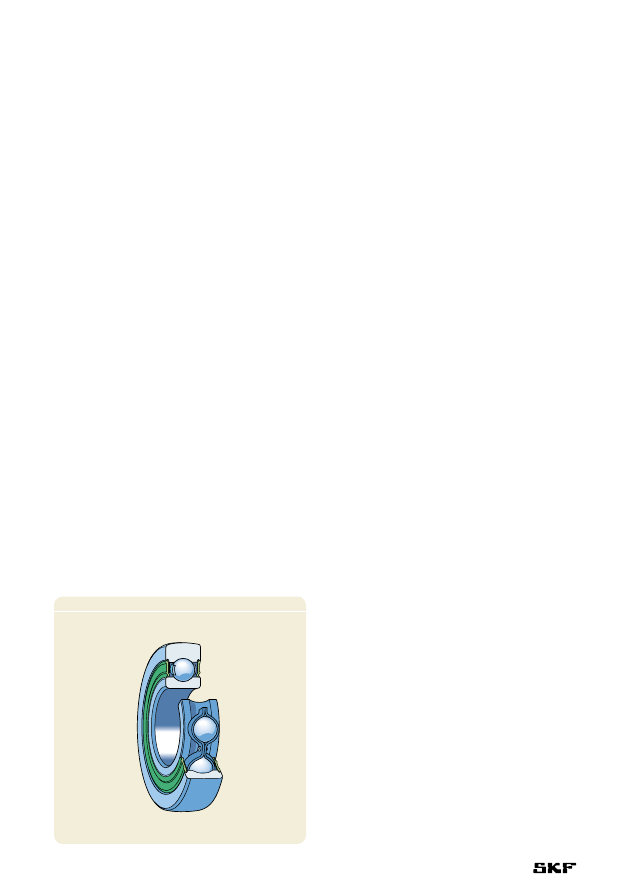

В основе однорядных подшипников – опорных

роликов (

†.рис..1) узкой серии 3612(00) R

лежит конструкция радиальных шарикопод­

шипников серии 62. Они имеют выпуклый

профиль качения наружного кольца, армиро­

ванные контактные уплотнения из бутадиен­

акрилнитрильного каучука (NBR) с обеих сторон

и представляют собой готовые к монтажу смазан­

ные узлы, используемые в различных типах

кулачковых приводов, конвейерных системах и

т.д. Благодаря выпуклому профилю качения

наружного кольца они могут использоваться

даже в тех случаях, когда предполагается

наличие некоторого перекоса по отношению

к опорной поверхности и требуется уменьшить

кромочное напряжение.

Помимо однорядных подшипников – опор­

ных роликов, стандартный ассортимент SKF

включает и другие типы подобных опорных

узлов. Среди них, например:

•  двухрядные подшипники – опорные ролики

широкой серии 3057(00) и 3058(00),

стр..463

•  подшипники­опорные ролики на основе

игольчатых подшипников и подшипников

с цилиндрическими роликами

•  опорные ролики с цапфой на основе иголь­

чатых подшипников или подшипников

с цилиндрическими роликами.

Дополнительную информацию об опорных

роликах и узлах можно найти в интерактивном

инженерном каталоге компании SKF на

интернет­сайте www.skf.com.

Подшипники.–.опорные.

ролики:.общие.сведения

Размеры

За исключением наружного диаметра, основ­

ные размеры однорядных шарикоподшипни­

ков­опорных роликов соответствуют стандарту

ISO 15:1998 для подшипников серии размеров

02.

Допуски

Допуски стандартных однорядных шарикопод­

шипников – опорных роликов SKF соответ­

ствуют нормальному классу точности, за исклю­

чением допусков на поверхности наружного

кольца с выпуклым профилем качения, допуски

которой соответствуют удвоеному допуску

нормального класса.

Величины допусков соответствуют стан­

дарту ISO 492:2002 и приведены в табл..3

на стр..125.

Внутренний.зазор

Стандартные однорядные подшипники –

опорные ролики имеют радиальный внутрен­

ний зазор группы C3. Величины зазоров соот­

ветствуют стандарту ISO 5753:1991 и указаны

в табл..4 на стр..297.

Сепараторы

Однорядные подшипники – опорные ролики

имеют штампованные стальные сепараторы,

центрируемые по шарикам, без суффикса.

Грузоподъемность

В отличие от обычных шарикоподшипников,

в которых вся внешняя поверхность наружного

кольца опирается на поверхность в отверстии

корпуса, наружное кольцо подшипника – опор­

ного ролика имеет лишь небольшую зону

контакта с поверхностью качения, например,

рельсом или кулачком. Фактическая зона

контакта зависит от нагрузки и состояния

выпуклой поверхности наружного кольца.

Рис..1

400

Поскольку деформация наружного кольца,

вызываемая ограниченной зоной контакта,

приводит к изменению перераспределения

сил в подшипнике и тем самым влияет на его

грузоподъемность, величины, указанные в

таблице подшипников, содержат соответ­

ствующие поправки. Чтобы избежать указан­

ной деформации наружного кольца, необхо­

димо не только учитывать величины динами­

ческой и статической грузоподъемности, но и

не превышать допустимых значений динами­

ческой и статической нагрузок.

Несмотря на то, что способность воспринимать

динамические нагрузки зависит от требуемого

ресурса, из соображений возможных деформа­

ции и прочности наружного кольца, не следует

превышать величину максимально допустимой

динамической радиальной нагрузки F

r

.

Допустимая статическая нагрузка опреде­

ляется по наименьшей из двух величин F

0r

 и

C

0

. При пониженных требованиях к плавности

хода подшипников статическая нагрузка может

превышать значение C

0

, однако ни при каких

обстоятельствах не должна превышать вели­

чину максимально допустимой статической

нагрузки F

0r

.

Осевая.грузоподъемность

Подшипники – опорные ролики предназна­

чены главным образом для восприятия ра­

диальных нагрузок. Воздействие осевых нагру­

зок на наружное кольцо, возникающее, напри­

мер, в тех случаях, когда ролик наталкивается

на направляющий борт, приводит к возникно­

Рис...2

E



I

B

вению опрокидывающих моментов в подшип­

нике, вследствие чего срок его службы

сокращается.

Конструкция.сопряженных.

деталей

Оси

За некоторым исключением подшипники –

опорные ролики работают в условиях постоян­

ной нагрузки на неподвижное внутреннее

кольцо. Чтобы упростить демонтаж внутрен­

него кольца, посадочная поверхность оси или

вала должна быть иметь допуск g6. Если по

какой­либо причине требуется более плотная

посадка, то ось или вал должны быть в до­

пуске j6.

Для подшипников – опорных роликов, кото­

рые подвергаются высоким осевым нагрузкам,

SKF рекомендует обеспечить опору всей боко­

вой плоскости внутреннего кольца (

†.рис..2).

Диаметр опорной поверхности должен соот­

ветствовать диаметру внутреннего кольца d

1



(

† таблица подшипников, стр..402).

Направляющие.борта

Рекомендуемая высота направляющего борта

ha для рельсов или кулачков (

†.рис..2) не

должна превышать:

h

a

 = 0,5 (D – D

1

)

Это позволяет избежать повреждения уплот­

нений, установленных в наружном кольце.

Величины диаметров наружного кольца D и D

1



приведены в таблице подшипников.

Смазывание

Однорядные подшипники­опорные ролики

смазаны на весь срок службы и не нуждаются

в повторной смазке. Они заполнены пластич­

ной смазкой на литиевой основе класса кон­

систенции NLGI 3, обладающей хорошими

антикоррозионными свойствами и рассчитан­

ной на эксплуатацию в диапазоне рабочих

температур от –30 до +120 °C. Вязкость базо­

вого масла составляет 98 мм

2

/с при 40 °C

и 9,4 мм

2

/с при 100 °C.

401

Двухрядные.радиальные.шарикоподшипники

d  32.–.80.мм

S



S



%



%

#



E E



32

9

10

14,8

23,4

0,6

12 000

0,041

361200.R

















35

10

12

16,1

25,9

0,6

11 000

0,052

361201.R

















40

11

15

19,2

29,7

0,6

9 500

0,074

361202.R

















47

12

17

21,6

32,9

0,6

8 500

0,11

361203.R

















52

14

20

26

38,7

1

7 500

0,16

361204.R

















62

15

25

31,4

44,2

1

6 300

0,24

361205.R

















72

16

30

37,6

52,1

1

5 300

0,34

361206.R

















80

17

35

44

60,6

1,1

4 500

0,43

361207.R

Pазмеры.

Предельная. Mасса.

Обозначение

.

.

.

.

.

.

частота.

.

.

.

.

.

.

вращения

D

B

d

d

1



D

1



r

1,2







~

~

мин.

мм











об/мин

кг

–

402

32

4,62

2

0,085

3,4

4,9











35

6,24

2,6

0,11

3,25

4,65











40

7,02

3,2

0,134

5

7,2











47

8,84

4,15

0,176

8,15

11,6











52

11,4

5,4

0,228

7,35

10,6











62

12,7

6,8

0,285

12,9

18,3











72

17,4

9,3

0,4

14,3

20,4











80

22,1

11,8

0,5

12,7

18

.

Наружный. Грузоподъемность.

Граничная.

Максимальные.радиальные

диаметр.

дин.

стат..

нагрузка.по.

нагрузки







усталости.

дин.

стат.

D

C

C

0



P

u



F

r



F

0r

мм

кН



кН

кН
