поставляться подшипники с нестандартным

количеством заложенной пластичной смазки.

Кроме стандартных, в ассортименте имеются

подшипники, заполненные другими смазоч­

ными материалами

•  высокотемпературная пластичная смазка

GJN (подшипники D d ≤ 62 мм)

•  высокотемпературная пластичная смазка GXN

•  пластичная смазка GWB для широкого

диапазона температур

•  пластичная смазка LHT23 для широкого

диапазона температур и малошумного

вращения (кроме подшипников, для

которых данная смазка – стандартная)

•  пластичная смазка LT20 для низких

температур.

Технические характеристики пластичных

смазок приведены в табл..3.

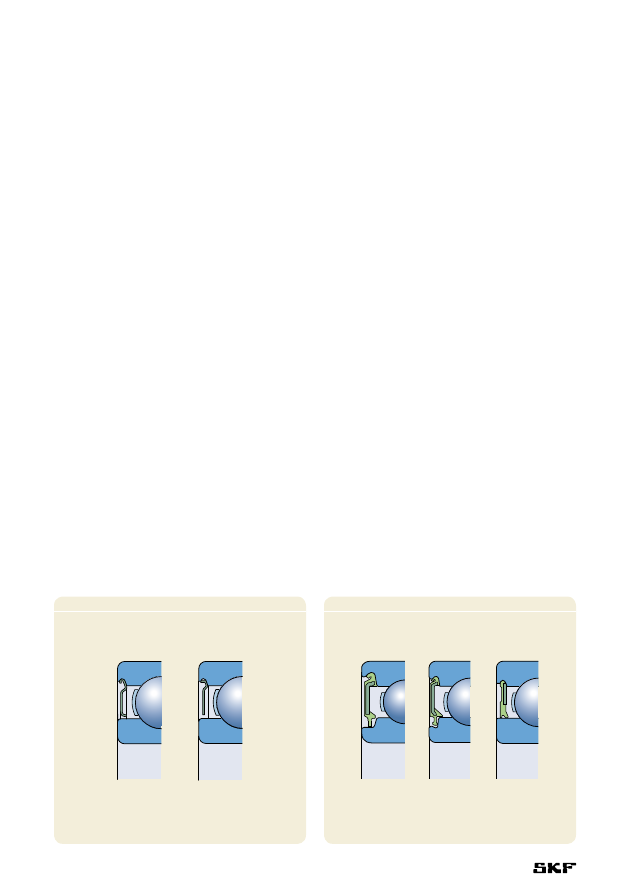

Подшипники.с.защитными.шайбами

В зависимости от серии и размера подшипники,

имеющие суффиксы обозначения Z или 2Z,

снабжены защитными шайбами одной из двух

конструкций (

†.рис..2). Защитные шайбы

изготавливаются из листовой стали и обычно

имеют цилиндрические выштамповки, образую­

щие уплотнительные зазоры с поверхностью

внутреннего кольца (а). Некоторые защитные

шайбы не имеют выштамповок (b). Подшип­

ники c защитными шайбами предназначены

прежде всего для эксплуатации в узлах, где

вращается внутреннее кольцо подшипника.

При вращении наружного кольца на высоких

частотах вращения из такого подшипника

может вытечь смазочный материал.

Подшипники.с.уплотнениями.малого.трения

В зависимости от серии и размера радиальные

шарикоподшипники SKF, имеющие суффиксы

RSL, 2RSL или RZ, 2RZ, снабжаются уплотне­

ниями малого трения трех типов (

†.рис..3)

•  подшипники серий 60, 62 и 63 с наружным

диаметром до 25 мм имеют уплотнения типа

RSL конструкции (a)

•  подшипники серий 60, 62 и 63 с наружным

диаметром 25–52 мм имеют уплотнения

типа RSL конструкции (b)

•  другие подшипники имеют уплотнения типа

RZ конструкции (c).

Кромки уплотнения образуют с цилиндриче­

ской поверхностью внутреннего кольца настоль­

ко малый зазор, что уплотнение фактически

является бесконтактным. Благодаря малому

трению подшипники, снабженные подобными

уплотнениями, способны работать с такими же

скоростями, как подшипники с защитными

шайбами типа Z. При этом уплотняющая спо­

собность таких уплотнений гораздо выше, чем

у защитных шайб.

Уплотнения малого трения изготавливаются

из масло­ и износостойкой синтетической

резины, имеют армирование из листовой стали

и способны выдерживать температуры в диа­

пазоне от –40 до +100 °С и кратковременно до

+120 °C.

Рис..2



a

b

Рис..3



a

b

c

Однорядные.радиальные.шарикоподшипники

292

Подшипники.с.контактными.

уплотнениями

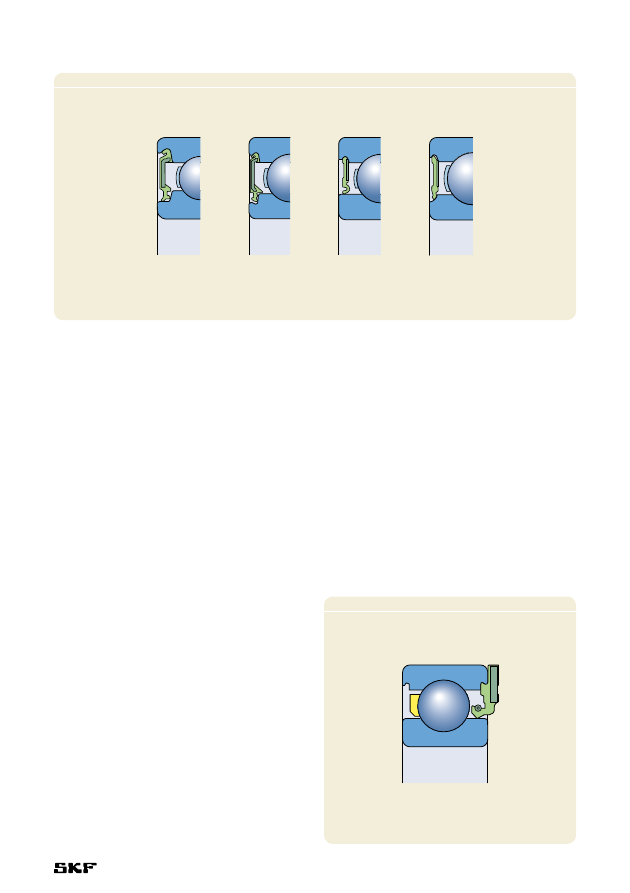

В зависимости от серии и размера подшипники,

имеющие суффиксы RSH, 2RSH или RS1, 2RS1,

могут быть снабжены контактными уплотне­

ниями следующих четырех типов (

†.рис..4)

•  подшипники серии 60, 62 и 63 с наружным

диаметром до 25 мм имеют уплотнения типа

RSH (a)

•  подшипники серии 60, 62 и 63 с наружным

диаметром 25–52 мм имеют уплотнения

типа RSH (b)

•  прочие подшипники имеют уплотнения типа

RS1 с кромкой, сопряженной с цилиндриче­

ской поверхностью внутреннего кольца (c),

обозначенной в таблицах подшипников

размером d

1

, или с выточкой на боковой

поверхности внутреннего кольца (d),

обозначенной в таблицах подшипников

размером d

2

.

Контактные уплотнения плотно вставляются

в выточку наружного кольца и обеспечивают

надежную герметизацию посадочного места

без деформации наружного кольца. Стандарт­

ные уплотнения изготавливаются из синтети­

ческого бутадиенакрилнитрильного каучука

(NBR) и имеют армирование из листовой стали.

Интервал допустимых рабочих температур для

таких уплотнений от –40 до +100 °С и кратко­

временно до +120 °C.

Эксплуатация уплотненных подшипников

в экстремальных условиях, например, при очень

высоких скоростях или температурах, может

Рис..5

Рис..4



a

b

c

d

привести к вытеканию смазки по окружности

внутреннего кольца. В тех случаях, когда это

может привести к негативным последствиям,

необходимо предпринять специальные меры;

по этому вопросу просим обращаться в техни­

ческую службу SKF.

Подшипниковые.узлы.с.манжетным.

уплотнением.ICOS

Подшипниковые узлы с манжетным уплотне­

нием ICOS, разработанные компанией SKF,
предназначены для использования в тех слу­

чаях, когда требования к уплотнениям превы­

шают возможности уплотненных подшипников.

Подшипниковый узел ICOS состоит из радиаль­

ного шарикоподшипника серии 62 и манжет­

293

ного уплотнения (

†.рис..5). Данные узлы зани­

мают меньше места, чем обычные двухком­

понентные конструкции, просты в установке

и позволяют обойтись без дорогой обработки

вала за счет того, что заплечик внутреннего

кольца служит идеальной сопряженной поверх­

ностью для кромки уплотнения.

Манжетное уплотнение изготавливается из

синтетического бутадиенакрилнитрильного

каучука (NBR) и имеет подружиненную вол­

нообразную кромку Waveseal. Интервал допу­

стимых рабочих температур для такого уплот­

нения  – от –40 до +100 °C и кратковременно

до +120 °C.

Указанные в таблице подшипников допу­

стимые скорости вращения основаны на пре­

дельно допустимой окружной скорости для

уплотнения, которая в данном случае соста­

вляет 14 м/с.

Подшипники.с.канавкой.под.

стопорное.кольцо

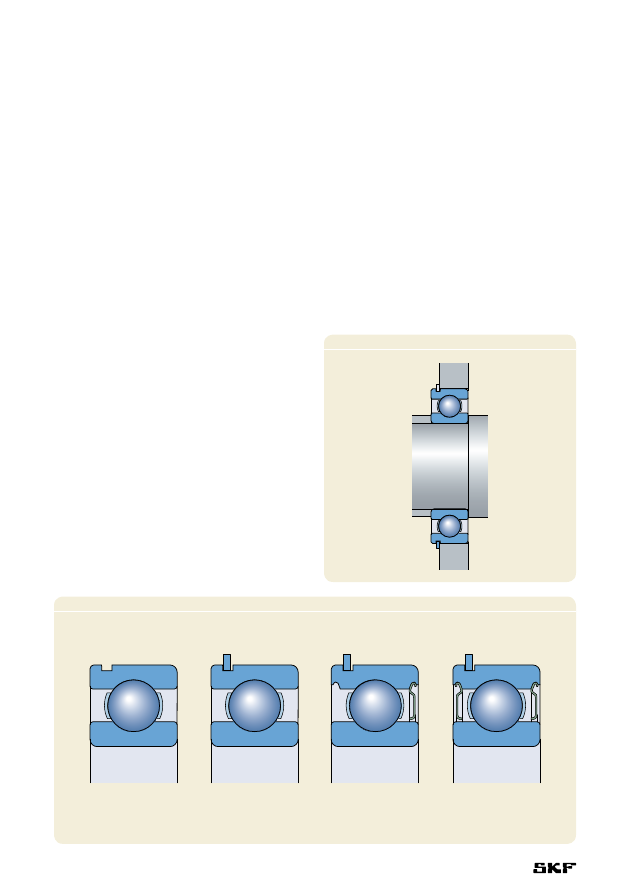

Радиальные шарикоподшипники с канавкой

под стопорное кольцо упрощают конструкцию

подшипникового узла, так как подшипники

могут фиксироваться в корпусе при помощи сто­

порного кольца (

†.рис..6). Этот способ фикса­

ции в осевом направлении прост и компактен.

Соответствующие стандартные стопорные

кольца представлены в таблицах подшипников;

они поставляются либо отдельно, либо уже

установленными на подшипниках.

Радиальные шарикоподшипники с канавкой

под стопорное кольцо (

†.рис..7) постав­

ляются в следующих исполнениях

•  открытые (без уплотнений) подшипники,

суффикс обозначения N (a)

•  открытые подшипники со стопорным

кольцом, суффикс обозначения NR (b)

•  подшипники с односторонней защитной

шайбой Z и стопорным кольцом на проти­

воположной стороне, суффикс обозначения

ZNR (c)

•  подшипники с двумя защитными шайбами

типа Z с обеих сторон и стопорным кольцом,

суффикс обозначения 2ZNR (d).

Рис..6

Рис..7



a

b

c

d

Однорядные.радиальные.шарикоподшипники

294

Рис..8

Подшипники.класса..

SKF.Explorer

Радиальные шарикоподшипники с улучшен­

ными характеристиками класса SKF Explorer

отмечены в таблице подшипников звездочкой.

Кроме улучшенных характеристик эти подшип­

ники также имеют пониженный уровень шума.

Подшипники класса SKF Explorer имеют

обозначения, соответствующие обозначениям

стандартных подшипников, например 6208,

однако на каждом подшипнике и его упаковке

нанесена маркировка «EXPLORER».

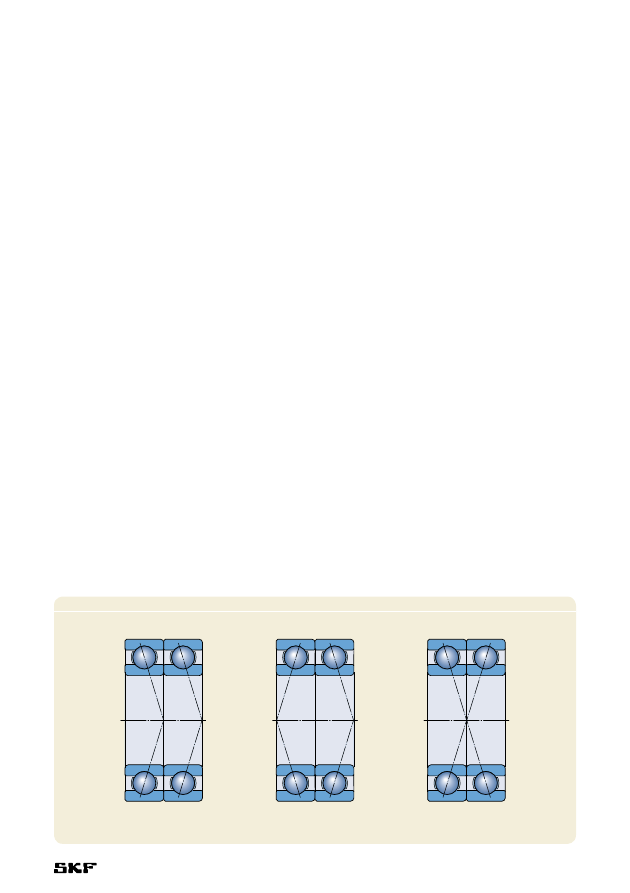

Спаренные.подшипники

В тех случаях, когда грузоподъемности одного

подшипника недостаточно или когда вал

должен быть зафиксирован в осевом направ­

лении с заданным зазором, SKF поставляет

согласованные пары однорядных радиальных

шарикоподшипников. В зависимости от требо­

ваний заказчика согласованные пары могут

поставляться с расположением подшипников

по схемам «тандем», О­образной или Х­образ­

ной (

†.рис..8). В процессе производства

подшипники согласовываются таким образом,

что при их установке торцами вплотную один

к одному достигается равномерное распреде­

ление нагрузки без использования проста­

вочных колец и других подобных приспособ­

лений.

Дополнительная информация по спарен­

ным радиальным шарикоподшипникам

содержится в интерактивном инженерном

каталоге SKF на интернет­сайте www.skf.com.
