Однорядные радиальные

шарикоподшипники

Конструкция............................................................................................................... . 290

Подшипники базовой конструкции ..................................................................................................  290

Подшипники с уплотнениями ............................................................................................................  290

Подшипниковые узлы с манжетным уплотнением ICOS

®

  .............................................................  293

Подшипники с канавкой под стопорное кольцо .............................................................................  294

Спаренные подшипники ....................................................................................................................  295



Подшипники.класса.SKF.Explorer................................................................................ . 295



Подшипники.–.основные.сведения............................................................................. . 296

Размеры ................................................................................................................................................  296

Допуски ................................................................................................................................................  296

Внутренний зазор ................................................................................................................................  296

Перекос .................................................................................................................................................  296

Сепараторы ..........................................................................................................................................  298

Минимальная нагрузка  ......................................................................................................................  298

Осевая грузоподъемность   ................................................................................................................  299

Эквивалентная динамическая нагрузка на подшипник   ...............................................................  299

Эквивалентная статическая нагрузка на подшипник ....................................................................  300

Дополнительные обозначения .........................................................................................................  300

Таблицы.подшипников............................................................................................... . 302

Однорядные радиальные шарикоподшипники .............................................................................  302

Однорядные радиальные шарикоподшипники с уплотнениями   ...............................................  324

Подшипниковые ICOS узлы с манжетными уплотнениями  ..........................................................  348

Однорядные радиальные шарикоподшипники с канавкой под стопорное

кольцо   .................................................................................................................................................  350

Однорядные радиальные шарикоподшипники с канавкой под стопорное

кольцо и защитными шайбами .........................................................................................................  356

289

Благодаря своей универсальности радиаль­

ные шарикоподшипники распространены

наиболее широко. Они просты по конструкции,

неразборны, способны вращаться с высокими

и даже очень высокими скоростями, надежны

в работе и не требуют особого технического

обслуживания. Радиальные шарикоподшип­

ники имеют глубокие дорожки качения, радиус

кривизны которых близок к размеру шариков,

что позволяет им воспринимать не только

радиальные, но и осевые нагрузки даже при

высоких частотах вращения. Однорядные

шарикоподшипники имеют множество обла­

стей применения и производятся компанией

SKF в различных исполнениях и широком

диапазоне размеров

•  открытые подшипники

•  уплотненные подшипники

•  подшипниковые узлы с манжетным

уплотнением ICOS

®

•  подшипники с канавкой под стопорное

кольцо, со стопорным кольцом или без

такового.

Другие радиальные шарикоподшипники

специального назначения, представленные

в разделах «Специальные изделия» и «Меха­

троника», включают

•  гибридные подшипники (

†.стр..895)

•  подшипники с электроизоляцией

(

†.стр..911)

•  подшипники для высоких температур

(

†.стр..921)

•  подшипники с наполнителем Solid Oil

(

†.стр..949)

•  подшипники сo встроенным датчиком

(

†.стр..957).

Номенклатура изделий компании SKF также

включает подшипники дюймовой размерности

и подшипники с коническим отверстием, не

представленные в настоящем каталоге. Инфор­

мация по данным подшипникам предоставля­

ется по индивидуальным запросам.

Конструкция

Подшипники.базовой.конструкции

Однорядные радиальные шарикоподшипники

базовой конструкции (

†.рис..1) имеют откры­

тые торцы (без уплотнений). По технологи­

ческим соображениям поставляемые открытые

подшипники могут иметь выточки на наружном

кольце под защитные шайбы или уплотнения.

Подшипники.с.уплотнениями

Однорядные радиальные шарикоподшипники

наиболее распространенных размеров также

выпускаются в исполнениях с защитными шай­

бами и контактными уплотнениями с одной

или обеих сторон. Подробная информация

о пригодности разных типов уплотнений для

различных условий эксплуатации представ­

лена в табл..1. Подшипники с уплотнениями

широких серий 622, 623 и 630 особенно

пригодны для долговременной работы без

технического обслуживания. Подшипниковые

узлы ICOS с интегрированным манжетным

уплотнением соответствуют повышенным

требованиям к надежности уплотнений.

Подшипники с защитными шайбами или

уплотнениями с обеих сторон смазаны на весь

срок службы и не нуждаются в техническом

обслуживании. В домонтажном состоянии их

не следует промывать или нагревать до темпе­

ратуры свыше 80 °С. В зависимости от серии

и размера радиальные шарикоподшипники

поставляются заполненными одной из трех

стандартных пластичных смазок (†.табл..2).

В обозначении подшипников тип стандарт­

ной смазки не указывается. Стандартный объем

закладной пластичной смазки обычно соста­

вляет 25–35 % свободного пространства

подшипника. По специальному заказу могут

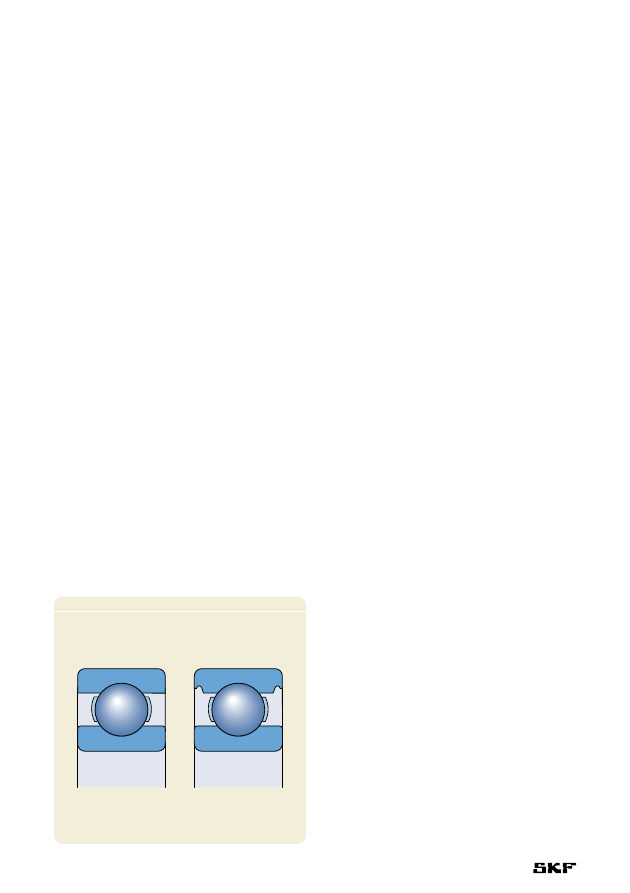

Рис..1

Однорядные.радиальные.шарикоподшипники

290

Таблица.2

Стандартные.пластичные.смазки.SKF.для.закрытых.радиальных.шарикоподшипников..

(кроме.подшипников.из.нержавеющей.стали)

Подшипники.

Подшипники.с.наружным.диаметром

серии.

D.≤.30.мм.

.

30.<.D.≤.62.мм. D.>.62.мм.

диаметров.

d < 10 мм

d ≥ 10 мм

8,.9

LHT23

LT10

MT47

MT33









0,.1,.2,.3

MT47

MT 47

MT47

MT33

Таблица.3

Технические.характеристики.пластичных.смазок.SKF.для.закрытых.радиальных.шарикоподшипников.(кроме.

подшипников.из.нержавеющей.стали)

Характеристик..

LHT23.

LT10.

MT47.

MT33.

GJN.

GXN.

GWB.

LT20.

а

Загуститель

литиевое  литиевое

литиевое

литиевое

поли­

поли­

поли­

литиевое



мыло

мыло

мыло

мыло

мочевина

мочевина

мочевина  мыло

Базовое.масло

эфирное  диэфир­

минераль­  минераль­  минераль­  минераль­  эфирное  диэфир­





ное

ное

ное

ное

ное



ное

Класс.консис-.

2

2

2

3

2

2

2–3

2

тенции.NLGI

Рабочая..

–50 до

–50 до

–30 до

–30 до

–30 до

–40 до

–40 до

–55 до

температура,.°C

1)

.

+140

+90

+110

+120

+150

+150

+160

+110

Вязкость.базового.

масла,.мм

2

/с

при 40 °C

26

12

70

98

115

96

70

15

при 100 °C

5,1

3,3

7,3

9,4

12,2

10,5

9,4

3,7

Таблица.1

Pекомендации.по.выбору.уплотнений

Требование.

Защитные.шайбы.

Уплотнения.низкого.трения.

Контактные.уплотнения.

.

Z.

RSL.

RZ.

RSH.

RS1

Низкое.трение

+++

++

+++

o

o

Высокая.скорость

+++

+++

+++

o

o

Удержание.смазки

o

+++

+

+++

++

Пылезащищенность

o

++

+

+++

+++

Водозащищенность









статическая

­

o

­

+++

++

динамическая

­

o

­

+

+

под.давлением

­

o

­

+++

o

Условные обозначения:  +++  отлично  ++  очень хорошо  +  хорошо  o  удовлетворительно  –  не рекомендуется

1)

 Диапазон рабочих температур

† раздел «Диапазон температур: принцип светофора SKF» стр..232

291
