Диагностические приборы

Основой ассортимента изделий SKF для

мониторинга состояния машин являются

виброизмерительные приборы и приборы для

анализа и диагностики, которые, помимо

прочего, позволяют осуществлять мониторинг

технологических процессов. Некоторые из этих

изделий описаны ниже. Дополнительную

информацию о диагностических приборах

можно найти на интернет-сайте www.skf.com.

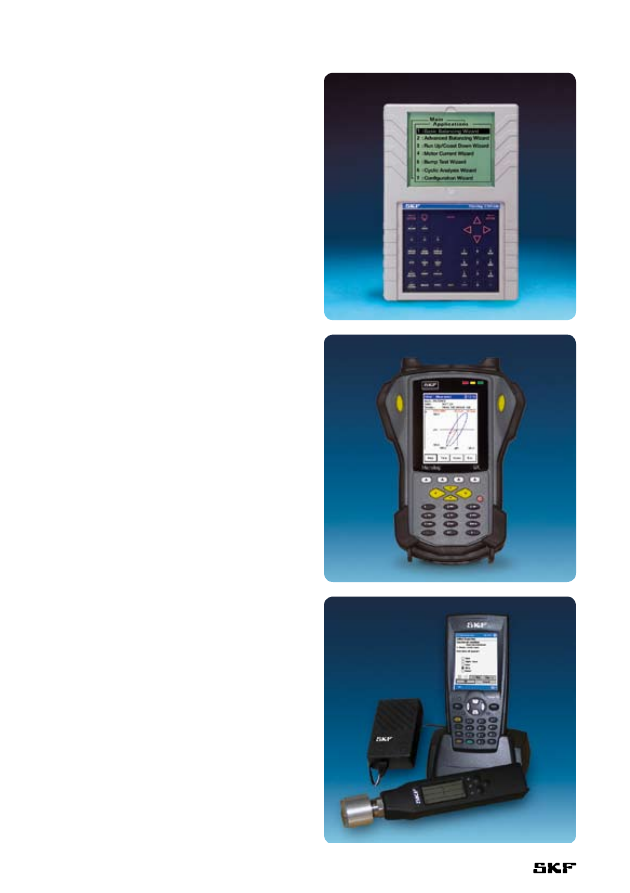

Сборщики-анализаторы семейства

Microlog

®

Приборы сбора/анализа данных семейства SKF

Microlog устроены таким образом, что пользова-

тели могут легко создавать собственные про-

граммы комплексного периодического диагности-

ческого контроля. Как вибродиагностический

прибор Microlog не имеет себе равных в своем

классе. Встроенная система контекстуальных

подсказок выдает поэтапные инструкции выпол-

нения таких основных функций анализа, как

базовая и расширенная балансировка, цикличе-

ский анализ, запуск/движение на выбеге, удар-

ное испытание или ток двигателя. Модуль

частотного анализа позволяет накладывать

частоты вероятного дефекта в пределах реги-

стрируемого спектра для обнаружения дефектов

подшипника, неисправностей зубчатых передач,

перекосов, дисбаланса и ослабления креплений.

Сборщики данных семейства MARLIN

®

Система управления данными MARLIN является

главным инструментом работы оператора и пред-

назначена для организации связи/обмена

данными между службами эксплуатации, техни-

ческого обслуживания, инжиниринга и руко-

водством предприятия. Эти портативные надеж-

ные и высокопроизводительные приборы

просты и удобны в обращении, обеспечивают

возможность сбора и хранения данных о вибра-

ции машин, параметрах технологических процес-

сов и проверок, которые могут быстро загружены

для последующего анализа.

Надежность и сервис

280

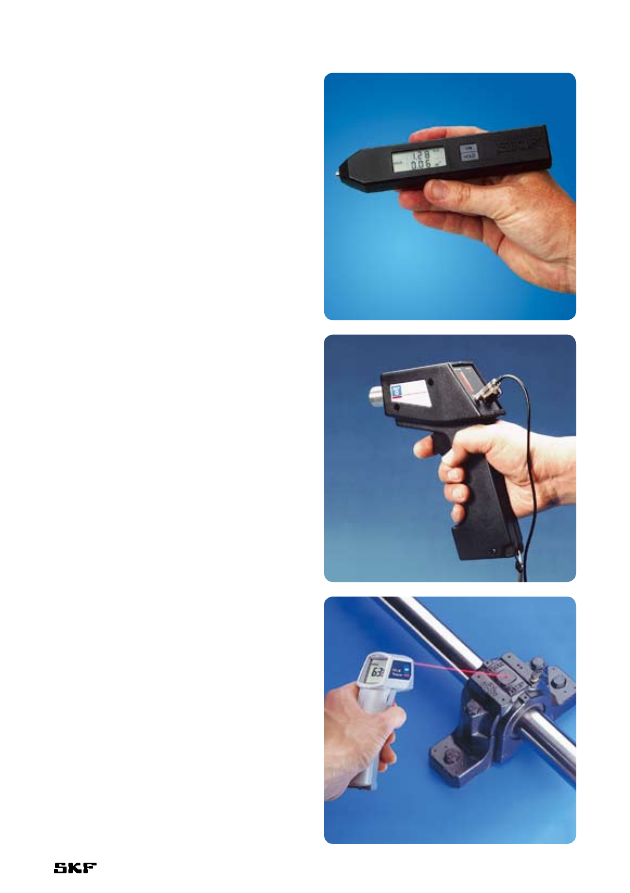

Вибродетектор Vibration Pen

plus

Использование прибора Vibration Pen

plus

 может

стать первым шагом в реализации программы

текущего контроля технического состояния

машин и оборудования для повышения эффек-

тивности их работы или концепции повышения

ответственности операторов за обеспечение

надежности работы машин в масштабе всего

предприятия. За счет использования технологии

ускорения формирования данных виброде-

тектор Vibration Pen

plus

 позволяет одним нажа-

тием кнопки измерять уровень вибрации

согласно ISO для выявления различных неисп-

равностей подшипников, зубчатых передач

и других деталей машин и механизмов.

Ультразвуковой детектор Inspector 400

Ультразвуковой зонд Inspector 400 улавливает

высокочастотные шумы, возникающие в резуль-

тате утечек, электрических разрядов и в про-

цессе работы различного оборудования,

и преобразует их в звуковые сигналы, которые

можно прослушать через наушники и контроли-

ровать по индикатору. Это позволяет техниче-

скому персоналу выявлять напорные и вакуум-

ные утечки, источники искрения, трекинг и

коронные разряды в электрических аппаратах

или контролировать техническое состояние

подшипников, насосов, электродвигателей,

компрессоров и т.д.

Инфракрасный термометр

Лазерный бесконтактный термометр опреде-

ляет температуру объекта при помощи инфрак-

расного датчика, что позволяет техническому

персоналу снимать показания температуры

в труднодоступных местах.

Стационарные системы мониторинга

Мониторы текущих параметров SKF MCT обес-

печивают отображение диагностических рабо-

чих параметров подшипника и общих данных

о техническом состоянии машины. Эта информа-

ция может использоваться для контроля пара-

метров основного производственного оборудо-

вания. Эффективная система MCT имеет два

регулируемых уровня аварийной сигнализации

(«предупреждение» и «тревога»). Сигнал посту-

пает через две независимыe точки контроля,

281

оборудованныe аварийными индикаторами на

светодиодах и контактными выходными реле.

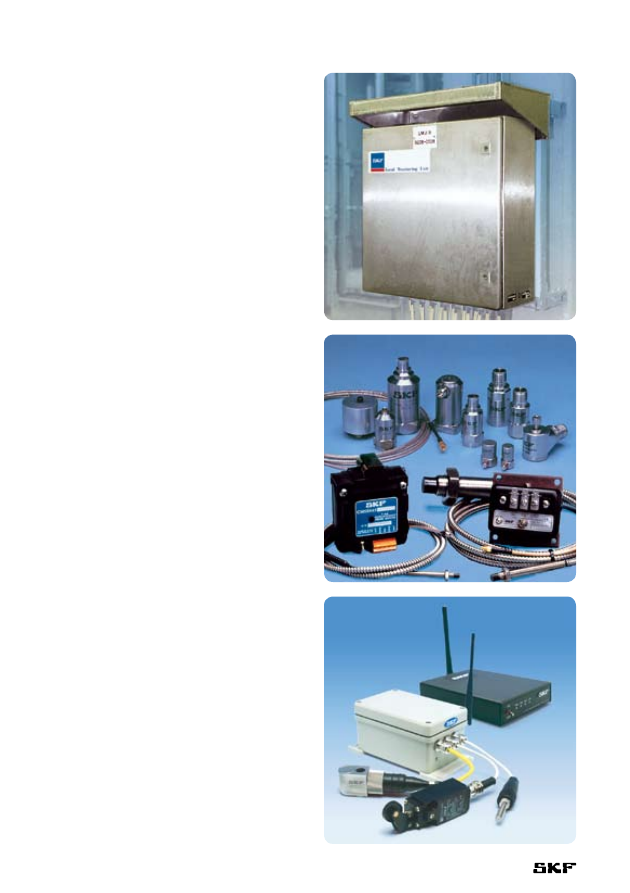

Блоки стационарного мониторинга LMU

обеспечивают круглосуточную автоматическую

регистрацию данных и содержат комплекс

производительных аналитических программ

для оптимизации режима текущего контроля

технического состояния. При появлении призна-

ков неисправности машины система помогает

выявить, проанализировать и отследить неисп-

равность и тем самым снизить эксплуатацион-

ные затраты. Режим мониторинга он-лайн

позволяет осуществлять подробный оператив-

ный анализ, а режим записи обеспечивает

регистрацию событий, которые произошли

в отсутствие оператора.

Датчики вибрации, вихретоковые

датчики

Глубокие знания компании SKF в области

подшипников, промышленного оборудования,

процессов мониторинга и обработки сигнала

воплотились в серии датчиков вибрации

CMSS2100 и CMSS2200. Эти приборы

заменяют сразу несколько датчиков вибрации,

необходимых, как правило, для проведения

измерений в различных условиях.

Помимо полного спектра датчиков вибрации,

SKF также предлагает вихретоковые датчики

для измерения относительных смещений

в подшипниках скольжения машин.

Беспроводные датчики

Разработанные SKF беспроводные датчики

идеально подходят для систем оперативного

контроля технического состояния вращаю-

щегося оборудования. Благодаря тому, что

датчики работают без проводов, их можно

использовать для безопасной регистрации

параметров машин, установленных в трудно-

доступных местах. «Сердцем» такой системы

является разработанный SKF датчик вибрации,

подключенный к батарейному блоку, передаю-

щему сигналы на базовую станцию. Беспровод-

ная система может использоваться как отдельно,

так и в составе стационарной системы монито-

ринга SKF.

Надежность и сервис

282

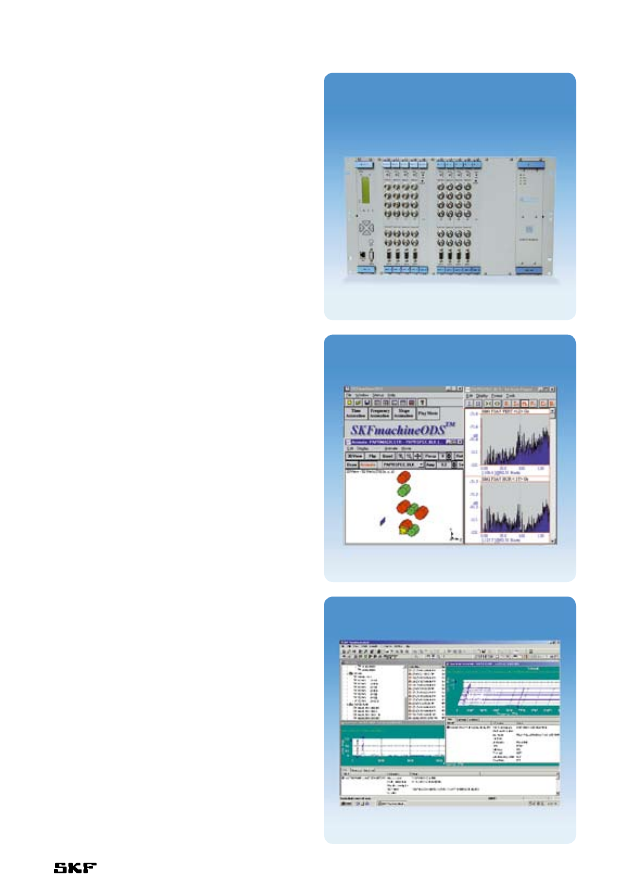

Защитные системы мониторинга

машин

Компания SKF предлагает полную интеграцию

систем мониторинга состояния и систем защиты

машин в общую платформу управления. Конеч-

ный результат – это не только повышение

рентабельности, но и улучшение экологичности

и безопасности производства. Например, сис-

тема мониторинга состояния машин и оборудо-

вания VM600, состоящая из цифровых модуль-

ных масштабируемых аппаратных и программ-

ных средств, обеспечивает комплексную защиту

машин и оборудования и контроль их техниче-

ского состояния и текущих рабочих параметров

из одного источника.

Для получения более подробной информации

просим посетить интернет-сайт www.skf.com.

Компьютерные программы SKF для

моделирования рабочих деформаций

и модального анализа

Компьютерные программы SKFmachine ODS

и SHAPE просты в использовании и предназна-

чены для контроля и анализа данных динами-

ческого поведения машин. Они облегчают

выявление и исправление проблем, связанных

со структурной нежесткостью и резонансом

машин и оборудования.

Программа SKF Machine Analyst

Программа SKF Machine Analyst является глав-

ным элементом программного комплекса, обеспе-

чивающего решение проблем обеспечения

надежности для промышленных предприятий.

Этот комплект является преемником популярной

программы PRISM

4

. Он был заново создан на

базе архитектуры с использованием модели

составных объектов (COM), совместим со вспомо-

гательными программами сторонних поставщи-

ков и может быть легко интегрирован в компью-

терные системы управления техобслуживанием,

планирования ресурсов предприятия и другие.

Имеется несколько версий этого программного

продукта, например, для систем мониторинга

он-лайн или для работы в составе системы

MARLIN. В программе SKF Machine Analyst

в полной мере использованы функциональные

возможност Microsoft Windows

®

, включая

многозадачность, контекстуальную справку,

функциональность правой кнопки мыши

и графический интерфейс пользователя.
