Конструирование

сопряженных деталей

На стадии проектирования подшипниковых

узлов, особенно, когда речь идет о крупнога­

баритных подшипниках, зачастую необходимо

предусмотреть саму возможность монтажа

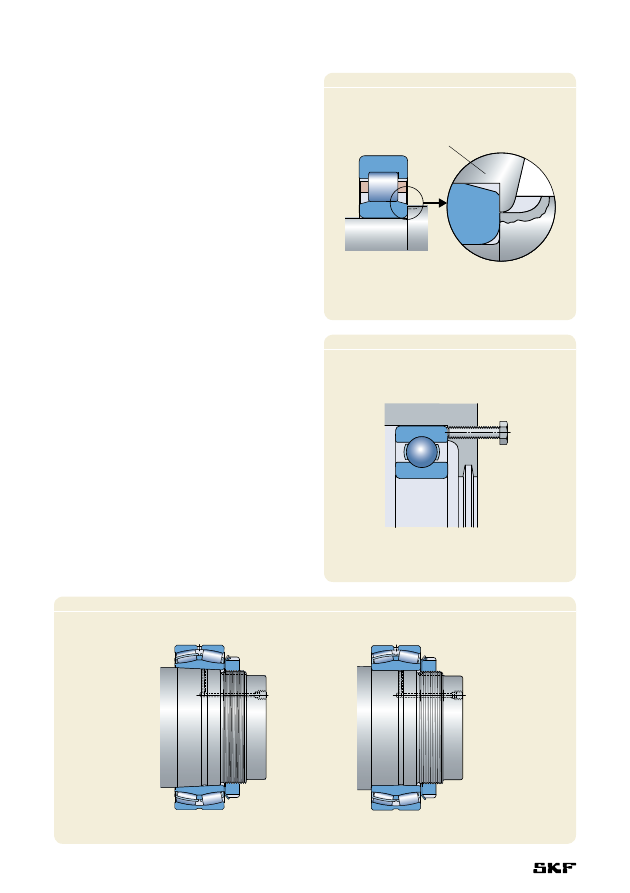

и демонтажа подшипника. Если, например, в

заплечиках вала или корпуса предусмотреть

пазы или вырезы, то это позволит использовать

съемный инструмент (

† рис. 31). Резьбовые

отверстия в заплечиках вала также будут

способствовать использованию винтов для

смещения подшипника с его посадочного

места (

† рис. 32).

Если в процессе монтажа подшипников на

конические посадочные места и демонтажа

с цилиндрических посадочных мест предпола­

гается использовать метод гидрораспора,

необходимо обеспечить наличие каналов

и канавок на валу (

† рис. 33). Расстояние от

маслораспределительной канавки до боковой

плоскости подшипника со стороны монтажа

или демонтажа должна составлять примерно

одну треть от ширины посадочного места.

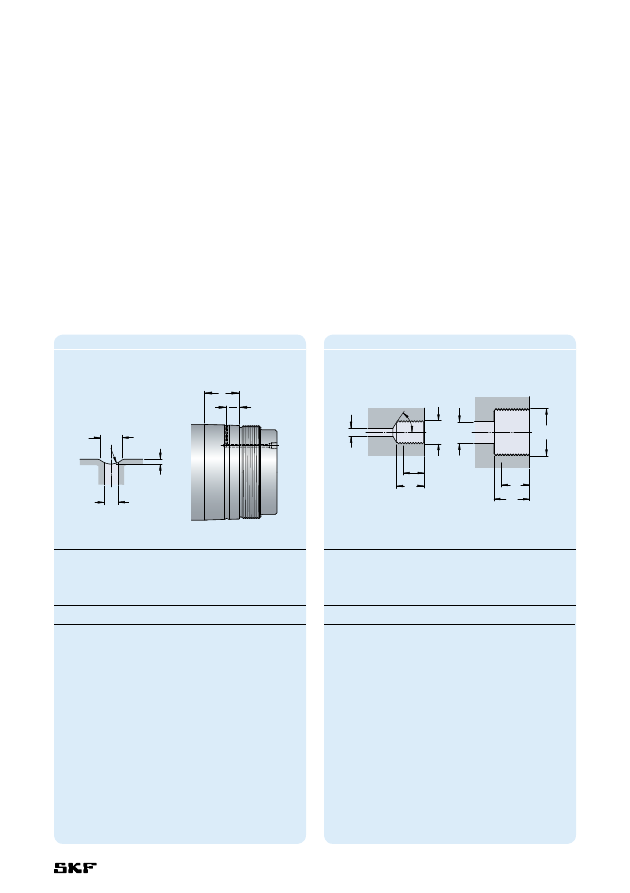

Рекомендуемые размеры соответствующих

канавок, каналов и резьбовых отверстий для

присоединения подающих маслопроводов

можно найти в таблица 14 и 15.

Рис. 32

Применение подшипников

Рис. 33

Рис. 31

Съемный инструмент

204

M 6

A

10

8

3

G 1/8

A

12

10

3

G 1/4

A

15

12

5

G 3/8

B

15

12

8

G 1/2

B

18

14

8

G 3/4

B

20

16

8

/

B

(

B

(

D

(

C

/

B

(

B

(

D

(

C



1)

 Эффективная длина резьбовой части

Таблица 15

Тип и рекомендуемые размеры резьбовых отверстий

для подсоединения маслопроводов

Резьба

Тип

Размеры

G

a





G

b



G

c

1)



N

a







макс.

–

–

мм



100

3

0,5

2,5

2,5

100

150

4

0,8

3

3

150

200

4

0,8

3

3











200

250

5

1

4

4

250

300

5

1

4

4

300

400

6

1,25

4,5

5











400

500

7

1,5

5

5

500

650

8

1,5

6

6

650

800

10

2

7

7











800

1 000

12

2,5

8

8

-



-

/

I

B

S

B

C

B

L = ширина посадочного места подшипника

Таблица 14

Рекомендуемые размеры масляных каналов

и канавок

Диаметр

Размеры

посадочного

места

b

a



h

a



r

a



N

свыше  до

мм



мм

Тип B

Тип A

205

Предварительный натяг

подшипников

В зависимости от технический требований

может возникнуть необходимость создания

положительного или отрицательного рабочего

зазора в подшипниковом узле. В большинстве

случаев рабочий зазор должен быть положи­

тельным, т.е. при работе подшипник должен

иметь остаточный зазор, пусть даже очень

небольшой (

† раздел «Внутренний зазор

в подшипнике», стр. 137).

Однако, существует много примеров – под­

шипники шпиндельных узлов станков, опор

шестерен мостов автомобилей, подшипни­

ковые узлы малых электрических двигателей

или подшипниковые узлы для колебательных

движений – где отрицательный рабочий зазор,

т.е. предварительный натяг (далее – преднатяг)

требуется для увеличения жесткости подшип­

никового узла или повышения точности его

вращения. Создание преднатяга, к примеру,

при помощи пружин также рекомендуется в тех

случаях, когда подшипники вращаются при

очень малых нагрузках с высокими скоростями.

В таких случаях преднатяг служит для обеспе­

чения минимальной нагрузки на подшипник

и предотвращения повреждения подшипника

в результате проскальзывания тел качения

(

† раздел «Требуемая минимальная нагрузка»

на стр. 75).

Применение подшипников

Рис. 35

*

-

*

-

Рис. 34

a

b

206

Типы преднатяга

В зависимости от типа подшипника преднатяг

может быть радиальным или осевым. Например,

цилиндрические роликоподшипники, в силу

своей конструкции, могут иметь только ра­

диальный преднатяг, а упорные шарикоподшип­

ники и цилиндрические упорные роликопод­

шипники – только осевой преднатяг. Одноряд­

ные радиально­упорные шарикоподшипники

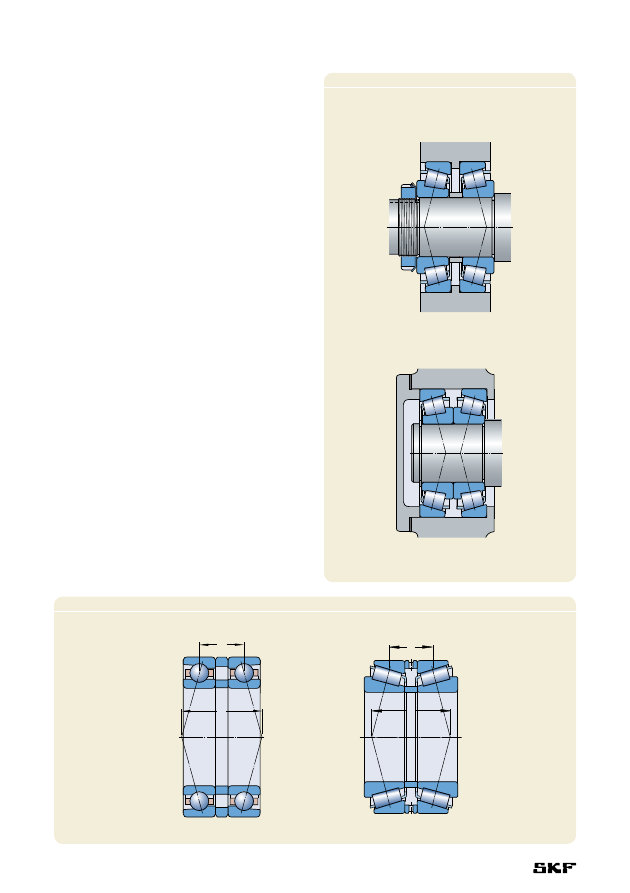

и конические роликоподшипники (

† рис. 34),

которые обычно подвергаются осевому пред­

натягу, как правило, монтируются совместно со

вторым однотипным подшипником по О­образ­

ной (а) или Х­образной (b) схеме. Радиальные

шарикоподшипники также, как правило, монти­

руются с осевым преднатягом, для чего ради­

альный внутренний зазор этих подшипников

должен превышать нормальный радиальный

внутренний зазор (например, СЗ), для того,

чтобы, как и в случае с радиально­упорными

шарикоподшипниками, угол контакта был

несколько больше нуля.

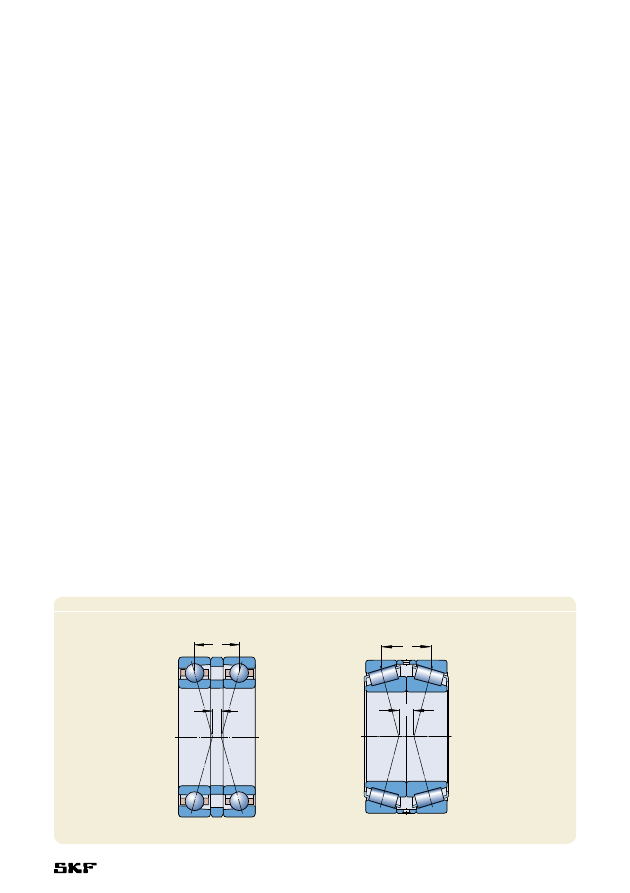

Расстояние L между центрами давления

конических роликоподшипников и радиально­

упорных шарикоподшипников будет больше

расстояния между центрами подшипников I

при установке эти подшипников по О­образной

(

† рис. 35), и меньше при их установке по Х­

образной (

† рис. 36) схеме. Это означает, что

подшипники, установленные по О­образной

схеме, способны компенсировать большие

опрокидывающие моменты даже в том случае,

когда расстояние между центрами подшипни­

ков сравнительно невелико. Радиальные силы,

возникающие под воздействием моментной

нагрузки, и деформация, вызываемая ими в

подшипниках, будут меньше, чем в случае

расположения подшипников по Х­образной

схеме.

Если в процессе работы нагрев вала будет

превышать нагрев корпуса, величина

преднатяга, отрегулированная (установленная)

в процессе монтажа при температуре окружаю­

щей среды, увеличится, причем такое увеличе­

ние будет больше при расположении подшип­

ников по О­образной, чем по Х­образной

схеме. В обоих случаях тепловое расширение

в радиальном направлении является причиной

уменьшения зазора или увеличения преднатя­

га. Эта тенденция увеличивается при тепловом

расширении в осевом направлении, когда

подшипники расположены по О­образной

схеме, но уменьшается при расположении по

Х­образной. Только для подшипников, спарен­

ных по О­образной схеме: при заданном

расстоянии между подшипниками и равных

коэффициентах теплового расширения под­

шипников и сопряженных деталей тепловое

расширение в осевом и радиальном направ­

лении нейтрализуют друг друга, и величина

преднатяга остается неизменной.

Рис. 36

*

-

*

-
