Рис. 23

Рис. 24

роны внутренние кольца, как правило, фиксиру­

ются стопорными гайками, как показано в раз­

деле «Стопорные гайки» на стр. 1007, напри­

мер, типа KM + MB (

† рис. 19), или концевыми

шайбами (

† рис. 20), закрепляемыми на торце

вала. Наружные кольца, как правило, удержи­

ваются при помощи торцовой крышки корпуса

(

† рис. 21), а в особых случаях – при помощи

резьбового кольца (

† рис. 22).

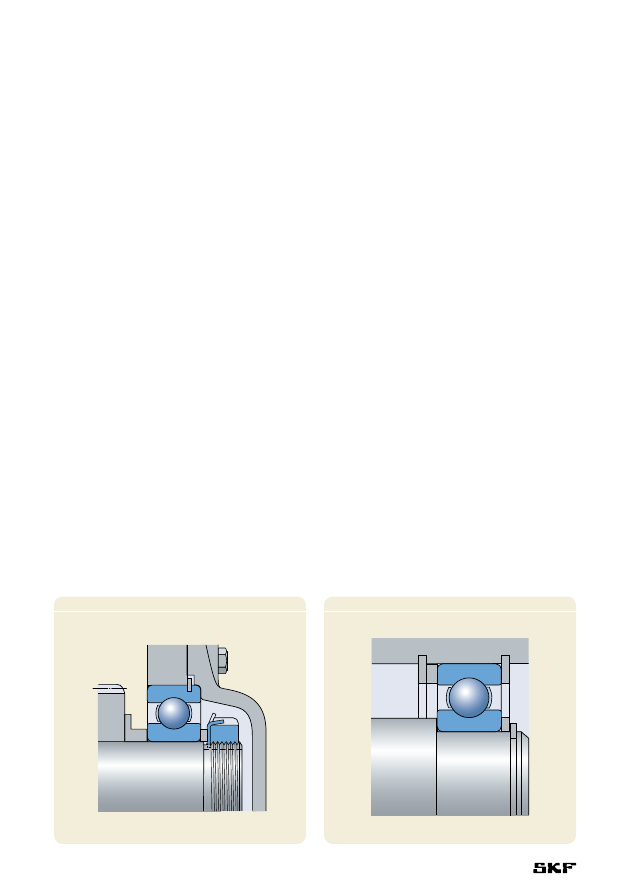

Вместо цельных заплечиков на валу или

в корпусе зачастую удобнее использовать

распорные втулки или кольца, устанавливаемые

между кольцами подшипников или между

кольцом подшипника и сопряженной деталью,

например, шестерней (

† рис. 23).

Использование стопорных пружинных колец

для осевой фиксации подшипников качения

позволяет сэкономить место, ускоряет монтаж

и демонтаж и упрощает механическую обра­

ботку валов и корпусов. Если ожидаются

средние или высокие осевые нагрузки, то

между кольцом подшипника и стопорным

пружинным кольцом следует установить

упорное кольцо для того, чтобы на пружинное

кольцо не действовали слишком большие

изгибающие моменты (

† рис. 24). При

необходимости величина осевого зазора между

стопорным пружинным кольцом и его канавкой

может быть уменьшена путем выбора соответ­

ствующих допусков для упорного кольца либо

путем установки регулировочных прокладок.

Подшипники с канавкой под стопорное кольцо

в наружном кольце (

† рис. 23) могут

закрепляться очень простым и компактным

способом – при помощи стопорного пружин­

Применение подшипников

ного кольца (

† раздел «Радиальные

шарикоподшипники» на стр. 287).

Другие способы осевой фиксации, особенно

подходящие для прецизионных подшипнико­

вых узлов, предполагают использование

прессовых посадок, например, в форме ступен­

чатых втулок. Более подробную информацию

можно найти в каталоге SKF «Прецизионные

подшипники».

200

Рис. 26

Рис. 27

Рис. 28

Рис. 25

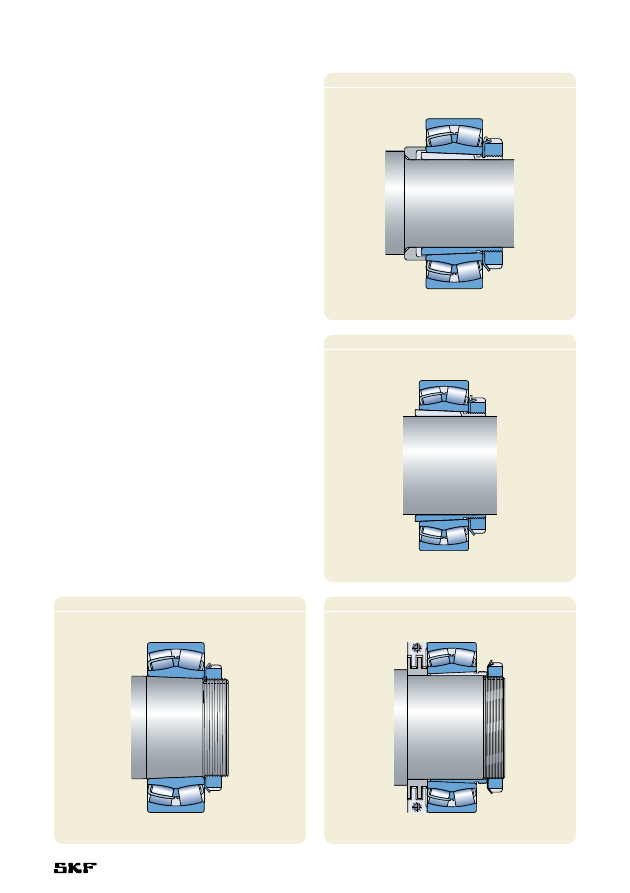

Подшипники с коническим отверстием

Подшипники с коническим отверстием, устанав­

ливаемые непосредственно на конической

шейке вала, обычно удерживаются на валу

при помощи стопорной гайки или стопорной

гайки на разъемном кольце с наружной

резьбой, устанавливаемой в канавку вала

(

† рис. 25).

При использовании закрепительной втулки

на ступенчатом валу стопорная гайка фикси­

рует положение подшипника относительно

втулки, при этом между заплечиком вала и

внутренним кольцом подшипника с другой

стороны вставляется распорная втулка

(

† рис. 26). При использовании гладких

валов, не имеющих цельных заплечиков

(

† рис. 27), осевая грузоподъемность под­

шипника определяется силой трения между

валом и втулкой, см. разделы

•  «Самоустанавливающиеся шарикоподшип­

ники», стр. 478 и

•  «Сферические роликоподшипники»,

стр. 708.

Если подшипники устанавливаются на

стяжной втулке, то внутреннее кольцо должно

иметь опору, в качестве которой может

использоваться, например, распорное кольцо,

нередко объединенное, например, с лабиринт­

ным кольцом. Осевая фиксация самой стяжной

втулки осуществляется при помощи концевой

шайбы или стопорной гайки (

† рис. 28).

201

Рис. 29

Размеры опор и галтелей

Размеры деталей, сопряженных с подшип­

ником (заплечики вала и корпуса, распорные

втулки и т.д.), должны обеспечивать достаточную

опору кольцам подшипника, но не касаться его

вращающихся частей и не допускать сопри­

косновения вращающихся частей с неподвиж­

ными деталями. Соответствующие размеры

опор и переходных галтелей для каждого типо­

размера подшипника приведены в таблицах

подшипников.

Там, где посадочное место подшипника

переходит в заплечик вала или корпуса,

галтель может иметь форму простой кривой,

размеры ra и rb которой приведены в таблицах

подшипников, или быть затылованной в форме

выточки. В табл. 13 приводятся размеры

соответствующих затылованных галтелей.

Чем больше радиус галтели (для кривой

плавной формы), тем благоприятнее распре­

деление напряжений в зоне галтели вала.

Поэтому для тяжело нагруженных валов

обычно требуются галтели больших радиусов.

В таких случаях следует устанавливать

распорное кольцо между внутренним кольцом

подшипника и заплечиком вала, чтобы создать

достаточную площадь опорной поверхности

для кольца подшипника. Торец этого кольца,

обращенный к заплечику вала, должен быть

затылован таким образом, чтобы он не касался

галтели вала (

† рис. 29).

Применение подшипников

1

2

0,2

1,3

1,1

2,4

0,3

1,5

1,5

3,2

0,4

2







2

4

0,5

2,5

2,1

4

0,5

2,5

3

4,7

0,5

3







4

5,9

0,5

4

5

7,4

0,6

5

6

8,6

0,6

6







7,5

10

0,6

7

9,5

12

0,6

9

H

A

R

S

B

A

R

S

R

C

R

S

R

S

B

A

H

A

R

C

Таблица 13

Переходные галтели

Размер

Размеры галтели

фаски

подшипника

r

s



b

a



h

a



r

c



мм

мм

202

Рис. 30

$

B

$

B

Тороидальные роликоподшипники CARB

Подшипники CARB способны компенсировать

осевое смещение вала внутри подшипника.

Чтобы обеспечить возможность такого осевого

смещения вала относительно корпуса, необхо­

димо убедиться в наличии свободного про­

странства с обеих сторон подшипника

(

† рис. 30).

Дополнительную информацию можно найти

в разделе «Тороидальные роликоподшипники

CARB», начиная со стр. 779.
