27

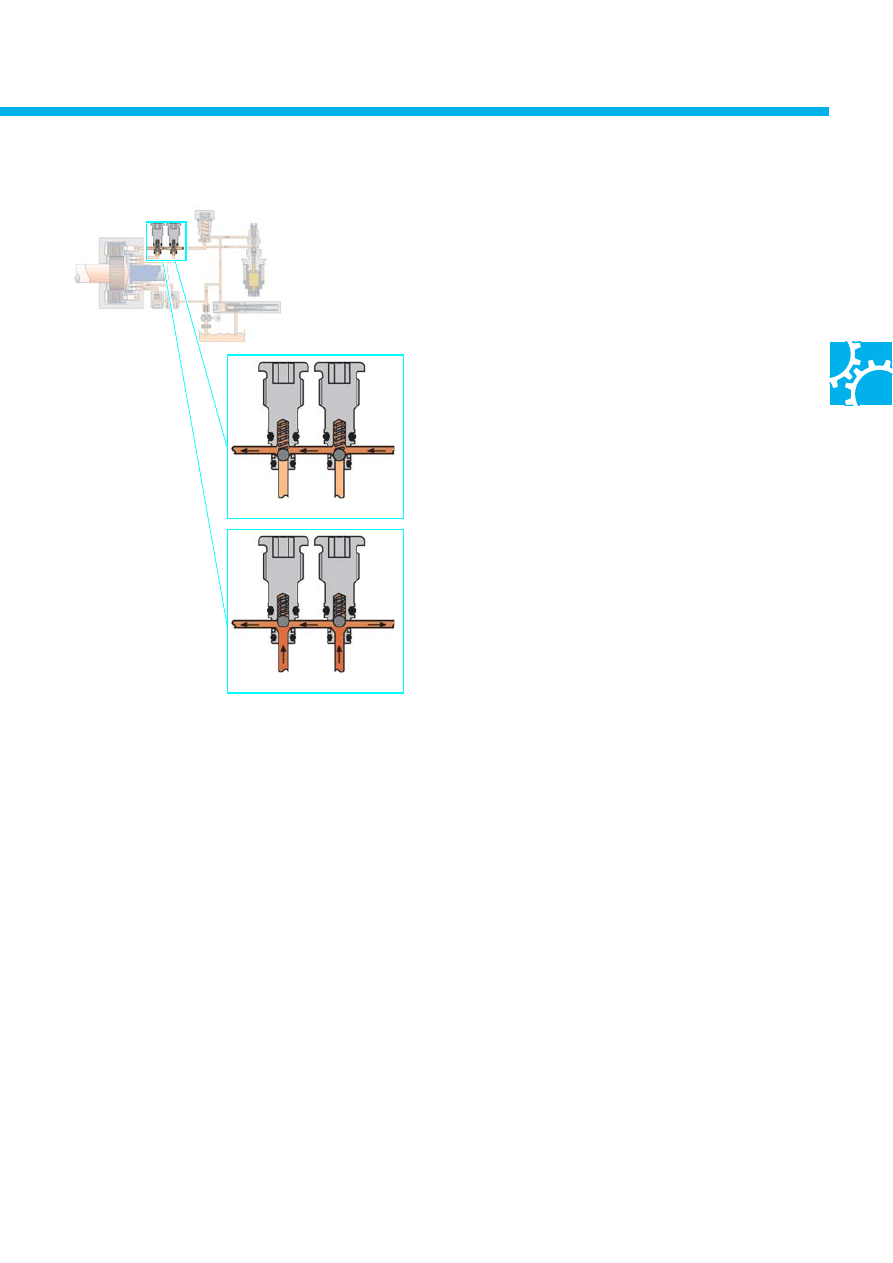

Нагнетательные клапаны

S333_018

S333_040

Нагнетательные клапаны расположены в магистрали
между насосными цилиндрами и рабочим цилиндром.
К этой магистрали подключен контур с предохрани&
тельным клапаном и регулятором давления управ&
ления муфтой N373. Пружины нагнетательных кла&
панов отрегулированы таким образом, что клапаны
открываются при превышении давления под ними
над давлением в питающей магистрали. После от&
крытия клапанов на рабочий поршень передается
давление, создаваемое насосными поршнями.
Одновременно с этим полости насосов сообщаются
с регулятором давления управления муфтой N373,
От величины этого давления зависит степень замы&
кания муфты.
При обратном ходе насосного поршня (на сбеге
действующего на него кулачка) соответствующий
ему нагнетательный клапан закрывается, предот&
вращая падение передаваемого на рабочий
поршень давления.

Нагнетательные
клапаны закрыты
(давление отсутствует
или действует
давление питания)

Нагнетательные
клапаны открыты
(рабочее давление)

S333_019

28

Муфта Haldex

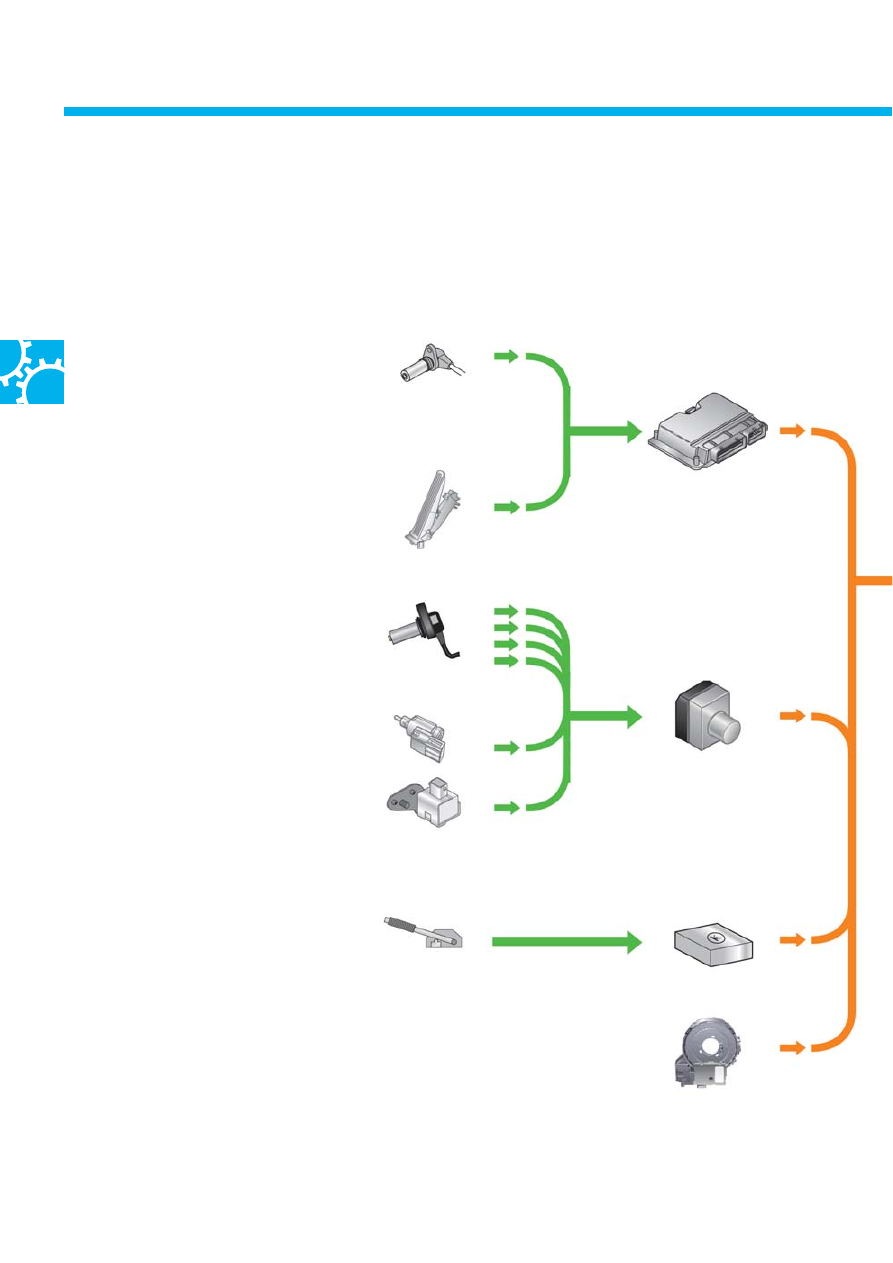

Система управления муфтой

Датчики

G28

– датчик частоты вращения

G79  – датчик положения педали

акселератора

G44 & G47  – датчики частоты враще&

ния колес автомобиля

G165 – датчик ускорения

F9

– датчик контроля стояночной

тормозной системы

G85

– датчик поворота рулевого колеса

Блок управления двигателем
J ...

J104 – блок управления

системой ABS

F

– выключатель сигнала

торможения

J533 – диагностический

интерфейс сопряжения
шин данных

Шин

а

 д

а

н

н

ых
C

A

N

29

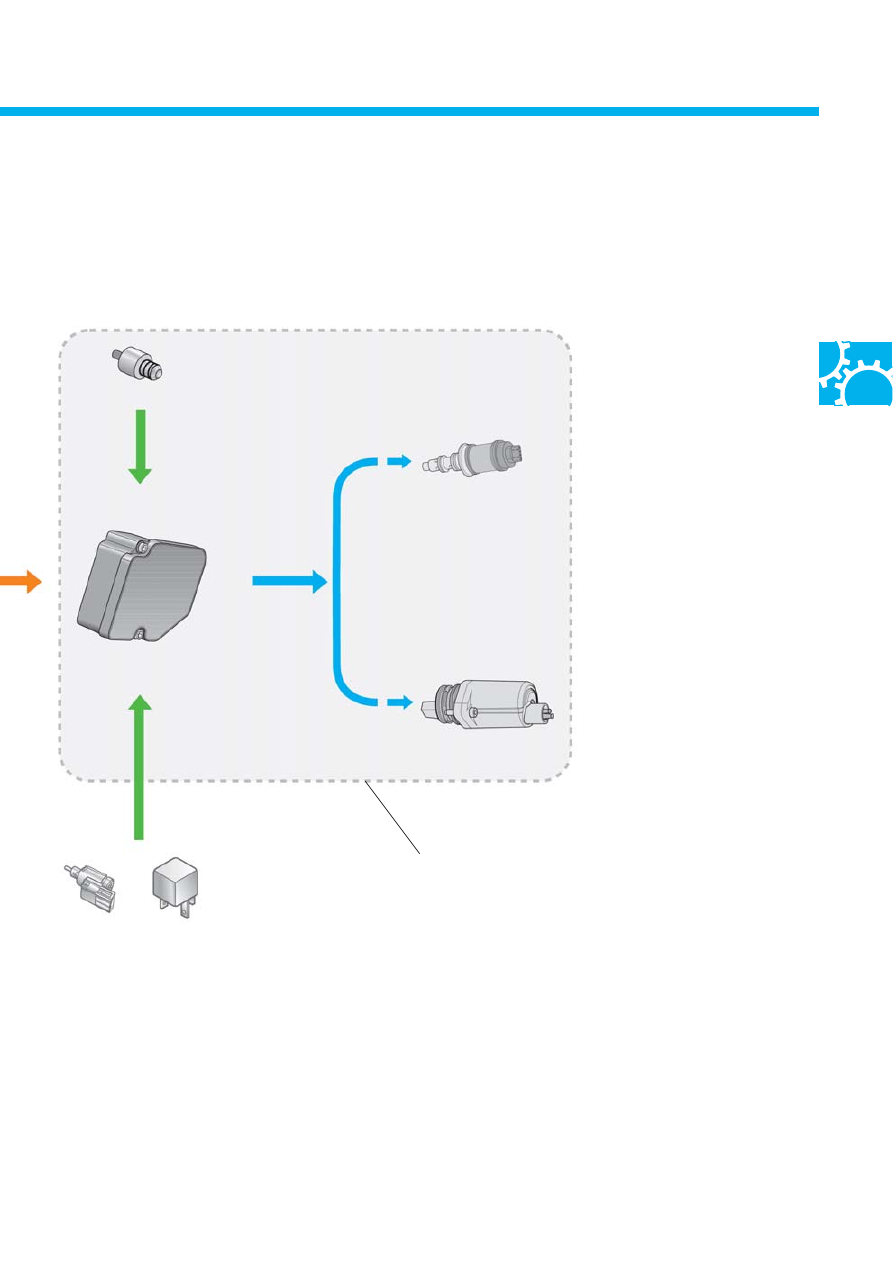

Исполнительные устройства

J492 – блок управ&

ления полным
приводом

N373 – регулятор давления

управления муфтой

V181 – электронасос муфты

Haldex

F – выключатель сигна&

ла торможения
(только у автомо&
билей без ESP)

G437 – датчик давления и температуры масла

S333_051

Компоненты внутри
муфты Haldex

J419 – дополнительное

реле в цепи
сигналов
торможения
(только у авто&
мобилей с ESP)

30

Муфта Haldex

Электрические и электронные компоненты

К электрическим и электронным компонентам муфты относится датчик давления и температуры масла G437,
электронасос V181 и регулятор давления управления муфтой N373.
Помимо них муфта Haldex находится под контролем собственного блока управления, известным как блок
управления полным приводом J492.

Блок управления полным приводом (J492)

При переходе к муфте Haldex второго поколения блок управления полным приводом J492 был подключен к
шине CAN силового агрегата.
Благодаря этому удалось повысить эффективность регулирования муфты при использовании небольшого
количества собственных датчиков (в частности датчика давления и температуры масла).

Блок управления получает информацию с датчика давления и температуры масла G437 и данные о режиме
движения автомобиля через шину CAN, анализирует их и устанавливает степень соответствия рабочего
давления степени замыкания муфты и передаваемому крутящему моменту.

При активном действии системы ESP или ABS блок управления полным приводом J492 обеспечивает
размыкание муфты Haldex.

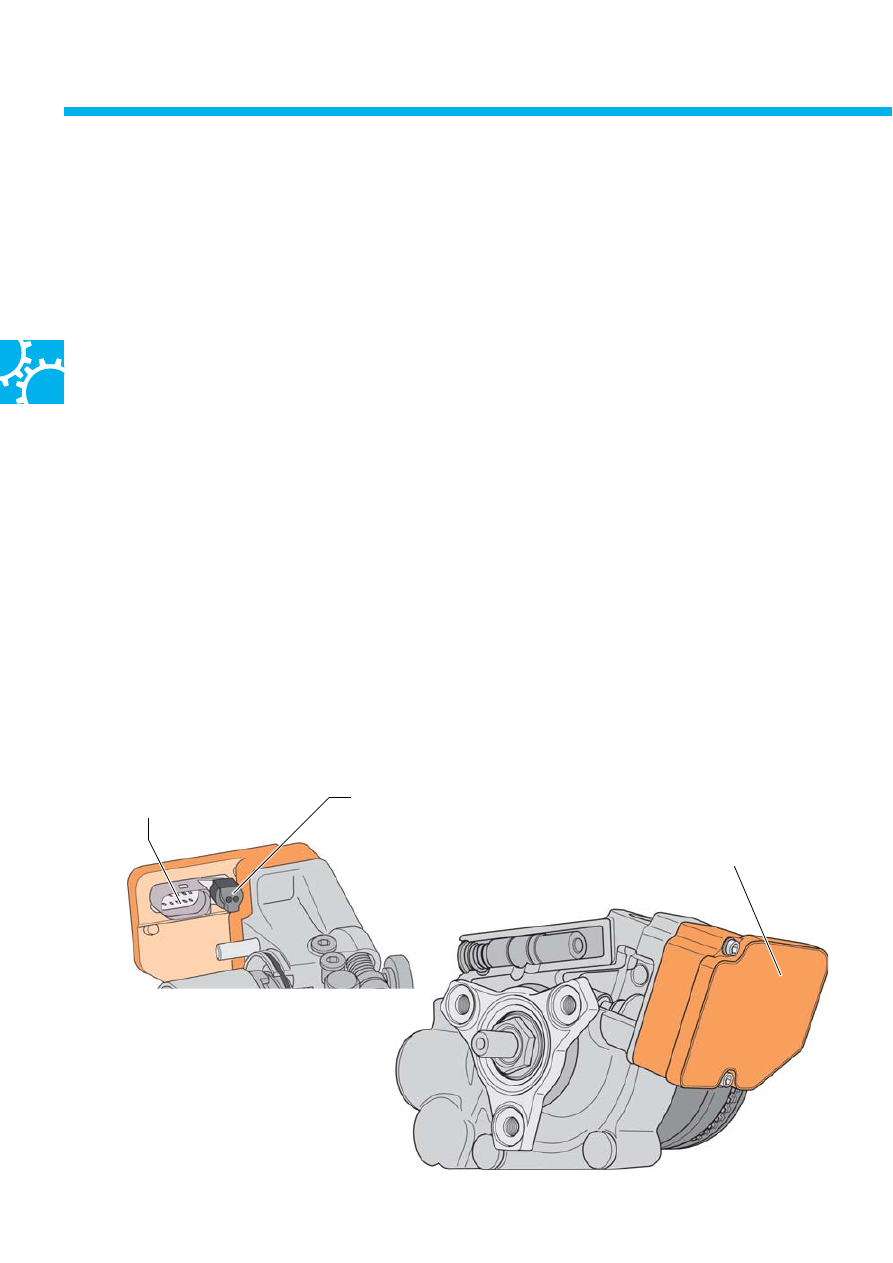

S333_053

Блок управления
полным приводом J492

Разъем для подключения
электронасоса муфты
Haldex V181

Разъем для подвода
электропитанья и
соединения с шиной CAN

S333_073
