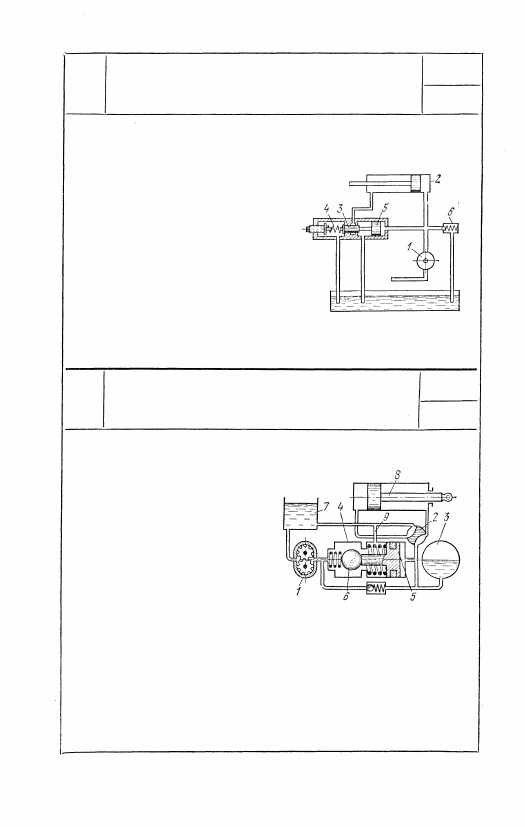

МЕХАНИЗМ ПРИВОДА С ПОСТОЯННЫМ

РАБОЧИМ ДАВЛЕНИЕМ

СГП

Пр

Поршневой регулируемый насос 1

подает жидкость в рабочий ци-

линдр 2, выход из которого запи-

рается клапаном 3, находящимся

под действием пружины 4 и от-

крываемым поршнем 5. Пружи-

на 4 может быть отрегулирована

таким образом, чтобы клапан 3

открывался при действии на пор-

шень 5 рабочего давления опре-

деленной величины. Излишнее ко-

личество жидкости в системе от-

водится через предохранительный

клапан 6.

4219

МЕХАНИЗМ ПРИВОДА

С РАЗГРУЗОЧНЫМ КЛАПАНОМ

И С АККУМУЛЯТОРОМ

СГП

Пр

Насос 1 подает жидкость к

распределителю 2, откуда она

поступает в соответствующую

полость цилиндра, перемещая

поршень 8. Одновременно жид-

кость от насоса поступает к

пневмогидроаккумулятору 3 и

разгрузочному клапану 4. В

конце хода поршня давление

жидкости в рабочей магистра-

ли и в аккумуляторе 3 повы-

шается, поршень 5 перемеща-

ется влево, занимая положение, указанное на рисунке, сдви-

гает шариковый клапан 6 и посредством трубопровода 9 со-

единяет насос с резервуаром 7. При переключении распреде-

лителя 2 давление в аккумуляторе 3 уменьшается, поршень

5 и шариковый клапан 6 под действием пружины возвраща-

ются в исходное положение. При этом насос будет отсоеди-

нен от резервуара 7.

633

сгп

ПР

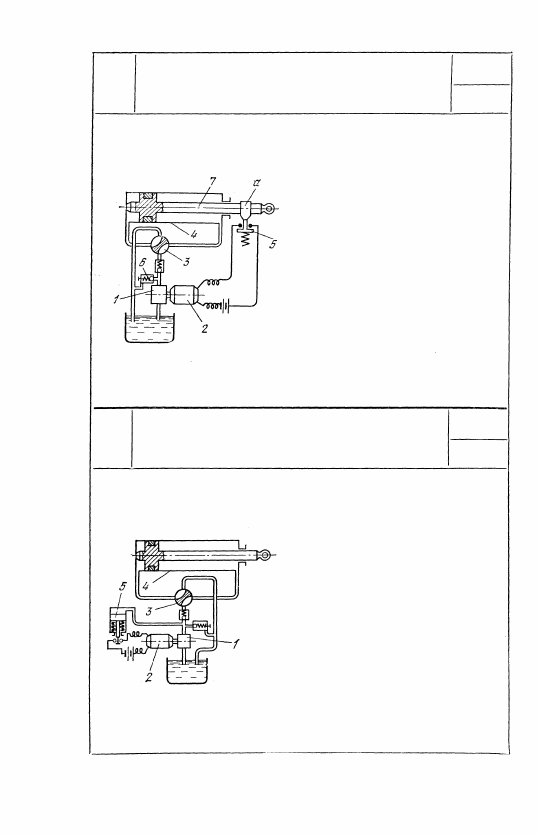

Насос 1, приводимый во враще-

ние электромотором 2, нагнетает

жидкость через распределитель 3

в соответствующую полость сило-

вого цилиндра 4. Шток 7 поршня

кулачком а в конце хода выклю-

чает электромотор, действуя на

конечный выключатель 5. Кла-

пан 6 предохраняет систему от

чрезмерного повышения давления.

СГП

ПР

Насос 1, приводимый во враще-

ние электромотором 2, нагнетает

жидкость через распределитель 3

в соответствующую полость сило-

вого цилиндра 4, обеспечивая пе-

ремещение штока. При повыше-

нии давления жидкости поршень 5

реле давления перемещается вниз

и своим штоком с помощью ко-

нечного выключателя выключает

электромотор, приводящий насос

во вращение.

634

4220

МЕХАНИЗМ ПРИВОДА С РАЗГРУЗКОЙ

НАСОСА ПОСРЕДСТВОМ КОНЕЧНОГО

ВЫКЛЮЧАТЕЛЯ

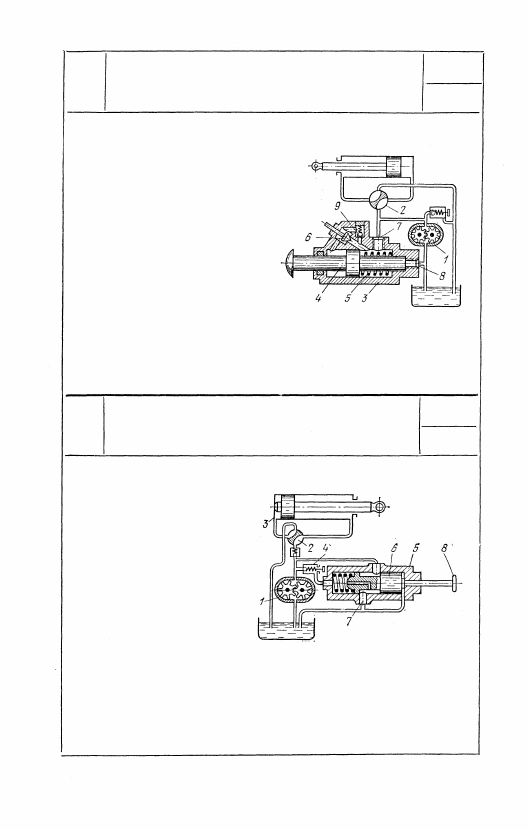

МЕХАНИЗМ ПРИВОДА

С РАЗГРУЗКОЙ НАСОСА

ПОСРЕДСТВОМ РЕЛЕ  Д А В Л Е Н И Я

4221

4222

МЕХАНИЗМ ПРИВОДА

С РАЗГРУЗКОЙ НАСОСА

И С РЕЛЕ ВРЕМЕНИ

СГП

Пр

Реле времени переключает насос 1

на холостой ход по истечении

заранее установленного времени.

Насос 1 подает жидкость к рас-

пределителю 2 и одновременно

через штуцер 7 и клапан 9 — в обе

полости реле времени 3. Плун-

жер 4 реле времени, перемещаясь

под действием пружины 5 влево,

выдавливает жидкость из левой

части цилиндра реле в правую.

Дроссельный вентиль 6 дает воз-

можность отрегулировать скорость

возвратного перемещения плунже-

ра 4. В момент, когда плунжер 4

переместится влево настолько, что

штуцеры 7 и 8 будут сообщены, насос 1 будет переключен на холо-

стой ход. Для переключения насоса на рабочий ход нужно снова на-

жать на плунжер 4.

4223

МЕХАНИЗМ ПРИВОДА

С АВТОМАТИЧЕСКОЙ

РАЗГРУЗКОЙ НАСОСА

СГП

Пр

На рисунке система изображе-

на в момент разгрузки насо-

са 1, жидкость из которого по-

ступает через автоматический

клапан 5 и канал 7 в резервуар.

В момент рабочей операции

плунжер 6 должен быть пере-

двинут влево посредством кноп-

ки 8 и установлен посредством

фиксатора, не показанного на

рисунке. Жидкость, нагнетае-

мая насосом, проходит распре-

делитель 2 и подается в ту

или иную полость цилиндра 3

в зависимости от положения

распределителя. При повыше-

нии давления в системе в процессе рабочей операции часть жидкости

отводится через клапан 4 и канал 7 в резервуар. В конце рабочей

операции давление в системе повышается настолько, что преодолевает

сопротивление пружины клапана 4 и фиксатора, и плунжер 6 под

давлением жидкости передвигается вправо, в положение, изображен-

ное на рисунке.

635

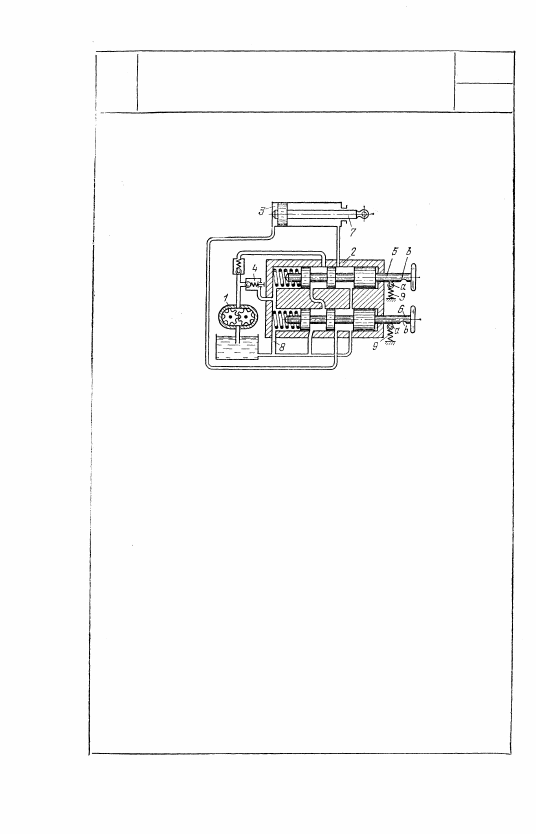

4224

МЕХАНИЗМ ПРИВОДА

СО СТОПОРЯЩИМ УСТРОЙСТВОМ

СГП

Пр

В положении, изображенном на рисун-

ке, жидкость от насоса 1 через распре-

делитель 2 поступает обратно в резер-

вуар и поршень со штоком 7 остается

неподвижным. При перемещении плун-

жера 6 влево жидкость от насоса будет

поступать в левую полость цилиндра 3,

смещая поршень со штоком 7 вправо.

В конце хода поршня давление в систе-

ме возрастает и жидкость через предо-

хранительный клапан 4 и левую полость

распределителя 2 поступит в резервуар.

Трубопровод 8 обеспечивает перепуск

жидкости в резервуар при нажатии на

плунжер. При передвижении плунжера

5 влево поршень со штоком 7 будет пе-

ремещаться в левую сторону. Плунже-

ры 5 и 6 стопорятся с помощью пру-

жин 9 шариками а, входящими во впа-

дины b.
