Механизмы в современной технике (Артоболевский) - часть 756





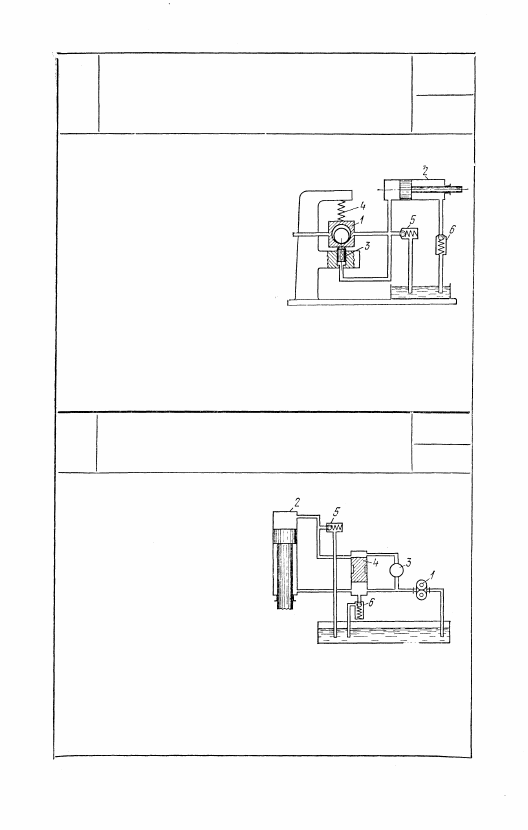

Поршень 3 под действием ра-

бочего давления, развиваемого

регулируемым насосом 1, по-

дающим жидкость в рабочий

цилиндр 2, преодолевает со-

противление пружины 4 и, дей-

ствуя на механизм изменения

производительности насоса,

увеличивает количество пода-

ваемой им жидкости. Подбо-

ром пружины 4 можно добить-

ся того, чтобы утечки, возни-

кающие в гидросистеме при повышении давления, автомати-

чески компенсировались увеличением производительности на-

соса 1. Излишнее количество жидкости в системе отводится

через предохранительный клапан 5. В системе поддерживает-

ся определенное противодавление, создаваемое клапаном 6.

Зубчатый насос 1 подает жид-

кость в штоковую полость ци-

линдра 2 и к всасывающей по-

лости регулируемого поршне-

вого насоса 3. Клапан 4 испы-

тывает сверху давление жид-

кости, создаваемое поршневым

насосом, и снизу — зубчатым

насосом; так как верхняя и

нижняя площади клапана 4

одинаковы, полости нагнета-

ния и всасывания насоса 3

находятся под одинаковым давлением, благодаря чему уст-

раняются утечки из одной полости в другую. Избыток жид-

кости, подаваемой зубчатым насосом 1, удаляется через кла-

пан 6. Предохранительный клапан 5 защищает насос 3 от

перегрузки.

629

4211

МЕХАНИЗМ ПРИВОДА

С  У С Т Р А Н Е Н И Е М  У Т Е Ч Е К В СИСТЕМЕ

СГП

Пр

4210

МЕХАНИЗМ ПРИВОДА

С ПРИСПОСОБЛЕНИЕМ

ДЛЯ АВТОМАТИЧЕСКОЙ

КОМПЕНСАЦИИ УТЕЧЕК

СГП

Пр

4212

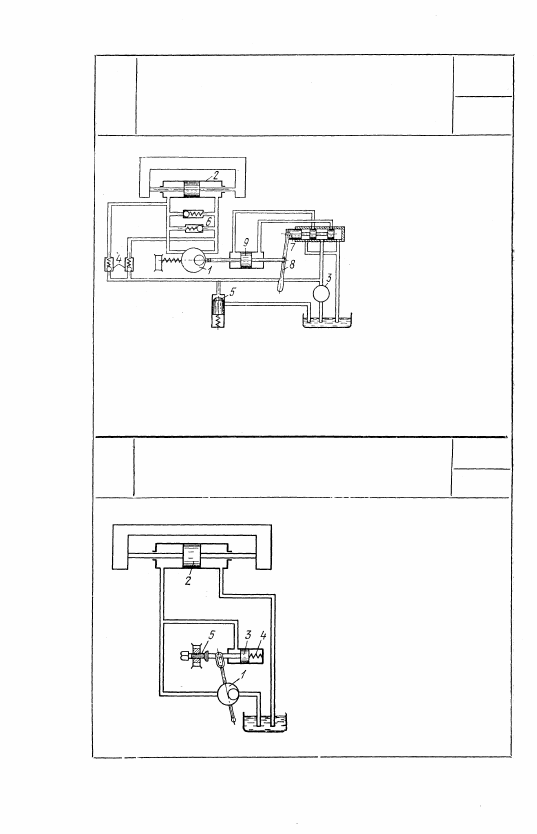

МЕХАНИЗМ ГИДРОПРИВОДА СТАНКА

С КОМПЕНСАЦИЕЙ УТЕЧЕК

И С ИЗМЕНЕНИЕМ

ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА

СГП

Пр

Регулируемый насос 1

перекачивает жид-

кость из одной полос-

сти рабочего цилинд-

ра 2 в другую. Ком-

пенсационный насос 3

пополняет утечки в

системе через клапа-

ны 4. Клапан 5 уста-

навливает постоянное

давление в линии на-

гнетания насоса 3.

Клапаны 6 предотвра-

щают повышение давления в нагнетательной линии насоса 1.

При повороте рукоятки 8 золотник 7 перемещается и жид-

кость от насоса 3 поступает в сервомотор 9, перемещая его

поршень и изменяя производительность насоса 1. При переме-

щении поршня сервомотора 9 золотник 7 возвращается в ис-

ходное положение.

4213

МЕХАНИЗМ ГИДРОПРИВОДА СТАНКА

С АВТОМАТИЧЕСКИМ ИЗМЕНЕНИЕМ

ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА

СГП

Пр

Регулируемый насос 1 подает

жидкость в левую полость ра-

бочего цилиндра 2. Из правой

полости цилиндра жидкость

удаляется в бак. Линия нагне-

тания насоса 1 соединена с

клапаном 3, находящимся под

воздействием пружины 4. При

изменении давления в системе

поршень клапана 3 перемеща-

ется, приводя в действие ме-

ханизм изменения производи-

тельности насоса 1. Регули-

ровкой натяжения пружины 4

посредством винта 5 устанав-

ливается требуемое давление

в системе.

630

4214

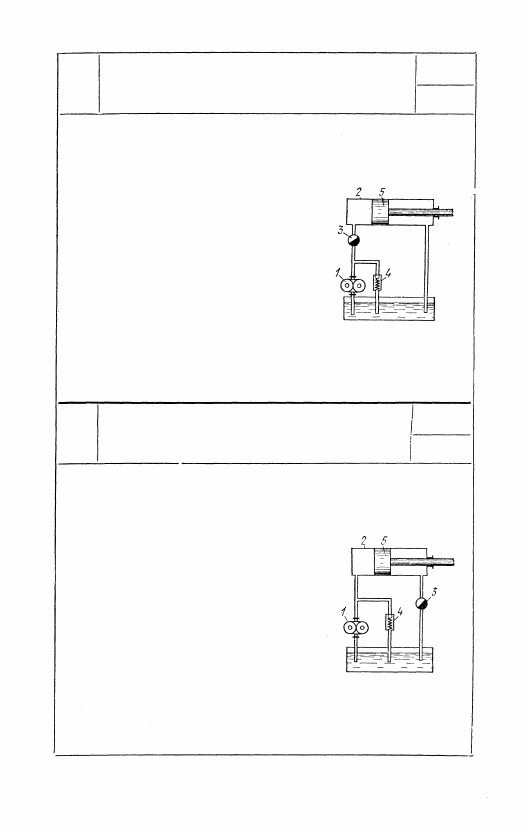

МЕХАНИЗМ ПРИВОДА С ДРОССЕЛЕМ

НА ВХОДЕ В РАБОЧУЮ ПОЛОСТЬ

ЦИЛИНДРА

СГП

Пр

Насос 1 подает жидкость в рабочую по-

лость цилиндра 2. Дроссель 3, служа-

щий для регулирования скорости порш-

ня 5, включен на входе в рабочую по-

лость цилиндра. Насос 1 работает под

постоянным давлением, определяемым

регулировкой клапана 4, через который

излишек жидкости, подаваемый насо-

сом 1, сливается в резервуар.

4215

МЕХАНИЗМ ПРИВОДА С ДРОССЕЛЕМ

НА ВЫХОДЕ ИЗ НЕРАБОЧЕЙ

ПОЛОСТИ ЦИЛИНДРА

Насос 1 подает жидкость в рабочую по-

лость цилиндра 2. Дроссель 3, служа-

щий для регулирования скорости порш-

ня 5, включен на выходе из нерабочей

полости цилиндра. Давление жидкости,

подаваемой насосом, регулируется уста-

новкой клапана 4, через который изли-

шек жидкости, подаваемой насосом 1,

сливается в резервуар.

631

СГП

Пр

сгп

Пр

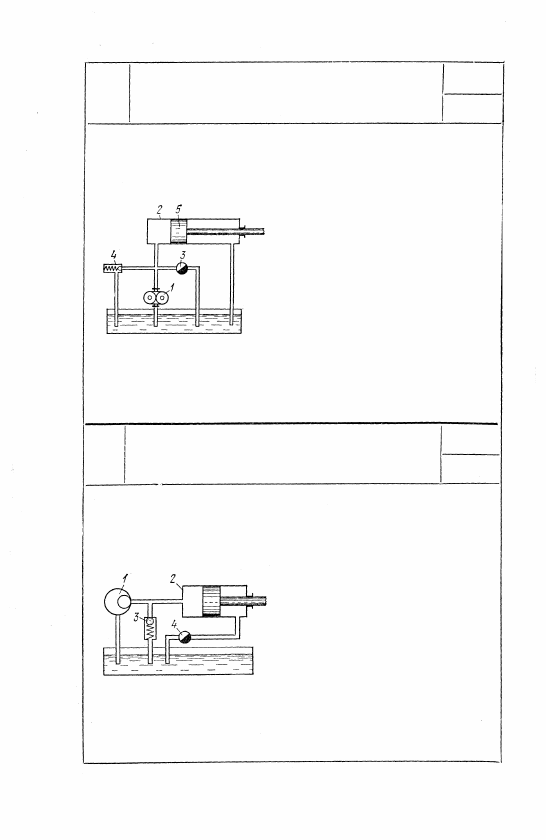

Насос 1 подает жидкость в рабо-

чую полость цилиндра 2. Дрос-

сель 3, служащий для регулиро-

вания скорости поршня 5, вклю-

чен в ответвление от рабочей по-

лости цилиндра. Клапан 4 предо-

храняет систему от перегрузки.

4217

МЕХАНИЗМ ПРИВОДА

С РЕГУЛИРУЕМЫМ НАСОСОМ

И ДРОССЕЛЬНЫМ ВЕНТИЛЕМ

СГП

Пр

Жидкость из резервуара подает-

ся регулируемым насосом 1 в ле-

вую полость цилиндра 2 и уда-

ляется из его правой полости в

резервуар, проходя через дрос-

сель 4, который устанавливает

постоянное противодавление в си-

стеме. Клапан 3 предохраняет си-

стему от перегрузки.

632

МЕХАНИЗМ ПРИВОДА С ДРОССЕЛЕМ

В ОТВЕТВЛЕНИИ ОТ РАБОЧЕЙ

ПОЛОСТИ ЦИЛИНДРА

4216
