Механизмы в современной технике (Артоболевский) - часть 736

4113

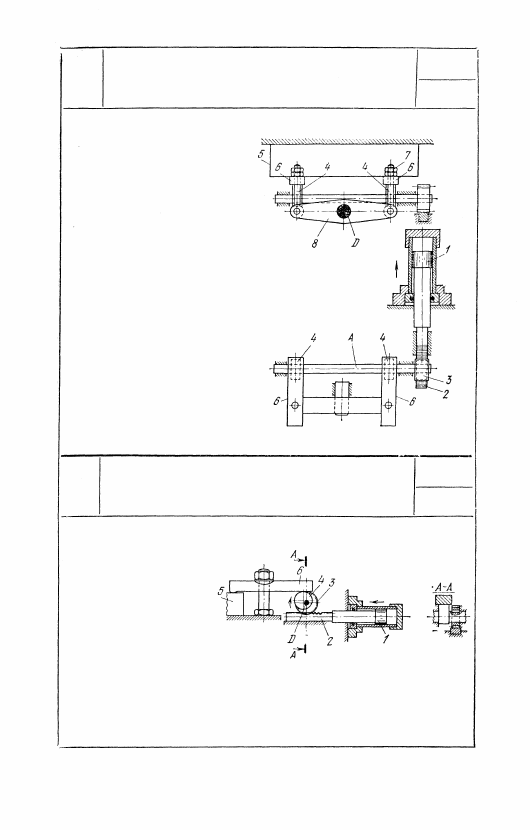

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

ЭКСЦЕНТРИКОВОГО ЗАЖИМА

ЗГП

33

При перемещении под воз-

действием жидкости порш-

ня 1 зубчатая рейка 2, жест-

ко связанная со штоком

поршня, вращает зубчатое

колесо 3 и вал А. При этом

эксцентрики 4, расположен-

ные на валу A, поворачи-

ваются, воздействуя на

планки 6, которые осуще-

ствляют зажатие детали 5.

Для того чтобы можно бы-

ло одновременно зажать

деталь двумя эксцентрика-

ми, болты 7, создающие

опору для  к а ч а н и я планок

6, сблокированы между со-

бой траверзой 8, могущей

поворачиваться относитель-

но неподвижной оси D.

4114

З У Б Ч А Т О - Р Е Е Ч Н Ы Й  М Е Х А Н И З М

Г И Д Р А В Л И Ч Е С К О Г О

ЭКСЦЕНТРИКОВОГО ЗАЖИМА

ЗГП

33

При перемещении

поршня 1 под воздей-

ствием жидкости вле-

во зубчатая рейка 2,

жестко связанная со

штоком поршня, вра-

щает зубчатое коле-

со 3, вращающееся

вокруг неподвижной

оси D, соединенное с эксцентриком 4. Последний воздействует

на зажимную планку 6, которая своим вторым концом зажи-

мает деталь 5. При перемещении поршня 1 вправо происходит

освобождение детали.

549

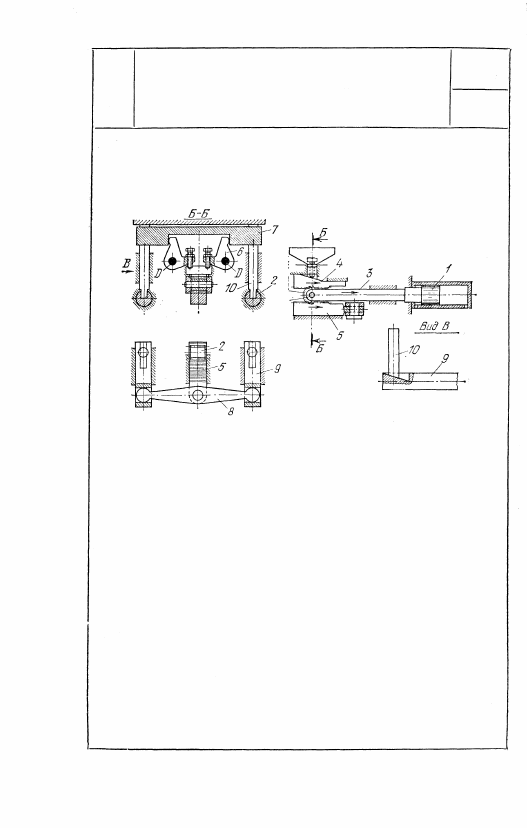

При перемещении под воздействием жидкости поршня 1

вправо зубчатое колесо 2, расположенное на оси A, за-

прессованной в штоке 3, также перемещается вправо, при-

водя в движение рейки 4 и 5. Верхняя рейка 4, выпол-

ненная в форме клина, вызывает поворот кулачковых ры-

чагов 6 вокруг неподвижных осей D и центрирование ими

детали 7 по отверстию. Нижняя рейка 5 несет траверзу 8,

шаровые концы которой входят в прорези двух скалок

9. Последние при движении вправо прижимают деталь к

кондукторной плите двумя толкателями 10, скользящими

в клиновых пазах скалок. Таким образом, при рабочем

ходе поршня зубчатое колесо перемещает обе рейки, пока

не сработает одна клиновая система, после чего зубчатое

колесо начинает вращаться и перемещать вправо вторую

рейку, пока не сработает вторая клиновая система.

550

4115

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

УСТАНОВОЧНО-ЗАЖИМНОГО

ПРИСПОСОБЛЕНИЯ

ЗГП

33

4116

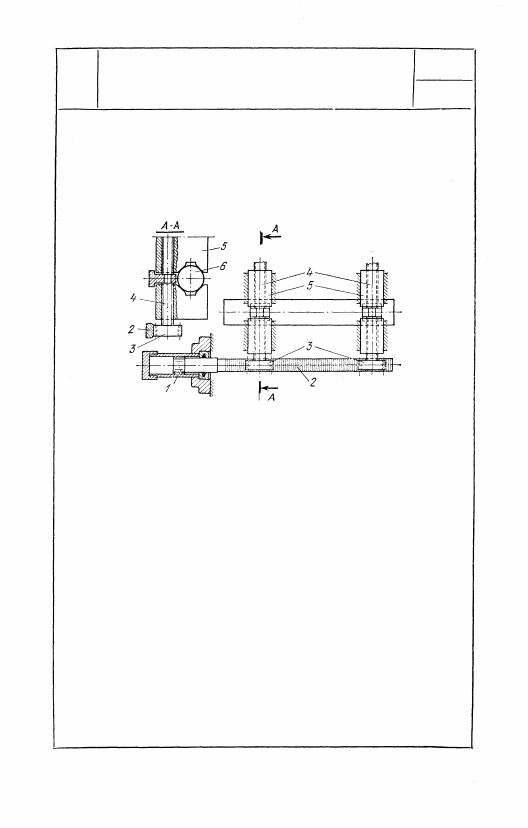

ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ

СДВОЕННЫХ ТИСКОВ

ЗГП

33

При перемещении под воздействием жид-

кости поршня 1 зубчатая рейка 2, жестко

связанная с его штоком, вращает зубча-

тые колеса 3, соединенные в свою очередь

со спаренными винтами 4, каждый из ко-

торых имеет правую и левую резьбы и за-

стопорен против поступательного движе-

ния. При вращении винта расположенные

на нем призмы 5 одновременно сходятся

и центрируют обрабатываемую деталь 6.

Для компенсации отклонений в диаметре

детали крутящий момент от зубчатого ко-

леса 3 к винту 4 в одном из двух меха-

низмов передается через спиральную пру-

жину, не изображенную на рисунке.

551

5. МЕХАНИЗМЫ ПРИВОДОВ (4117—4122)

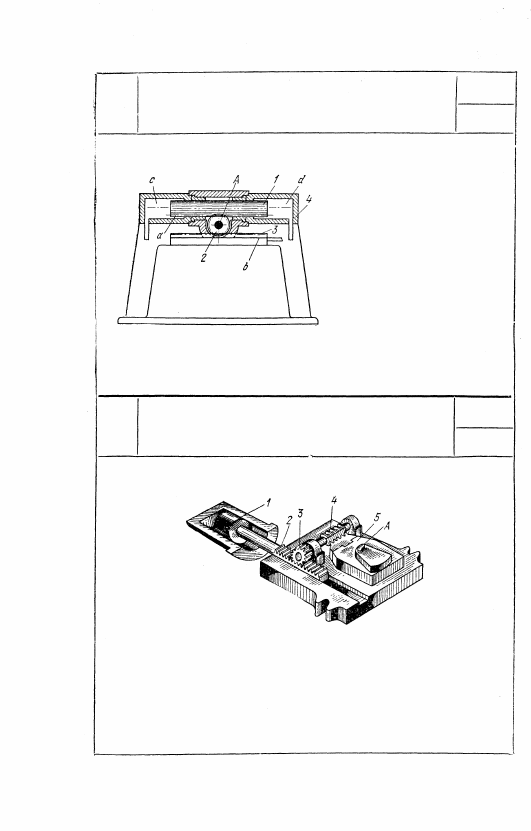

При действии жидкости на

плунжер 1, имеющий рей-

ку а, последняя воздейству-

ет на зубчатое колесо 2,

вращающееся вокруг непод-

вижной оси A, которое

находится в зацеплении с

зубчатой рейкой 3, прикреп-

ленной к столу b станка.

Возвратно - поступательное

движение стола станка обес-

печивается поочередной по-

дачей жидкости в полости

d и с неподвижного цилинд-

ра 4.

4118

ЗУБЧАТО-РЕЕЧНЫЙ

МЕХАНИЗМ ПОДАЧИ

ЗГП

Пр

При перемещении под воздействием жидкости поршня 1 дви-

жение его передается через зубчатую рейку 2, жестко связан-

ную со штоком поршня, зубчатое колесо 3 и червяк 4 зубча-

тому сектору 5 приспособления, поворачивающемуся вокруг

пальца A, на котором центрируется деталь.

552

4117

МЕХАНИЗМ

ДВУСТОРОННЕГО ПЛУНЖЕРА

С ЗУБЧАТОЙ РЕЙКОЙ

ЗГП

Пр
