М Е Х А Н И З М РОТОРНОГО

К У Л А Ч К О В О Г О НАСОСА

С  З А С Л О Н К О Й

ЗГП

ЗН

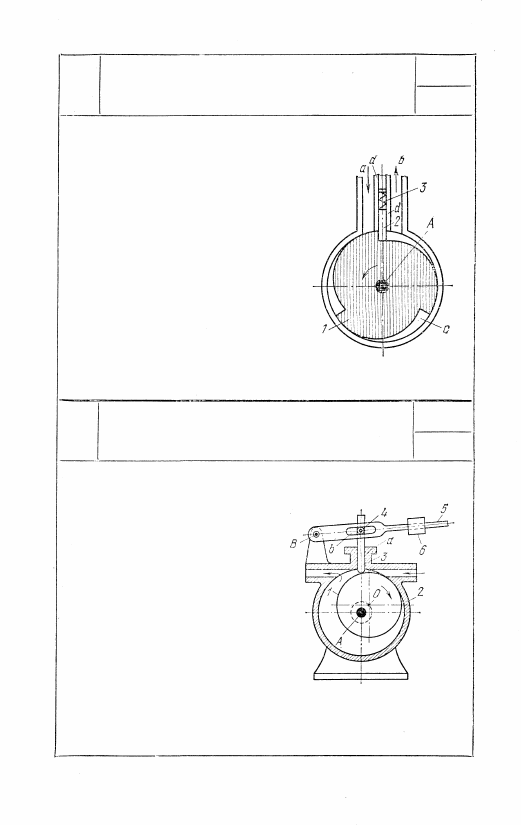

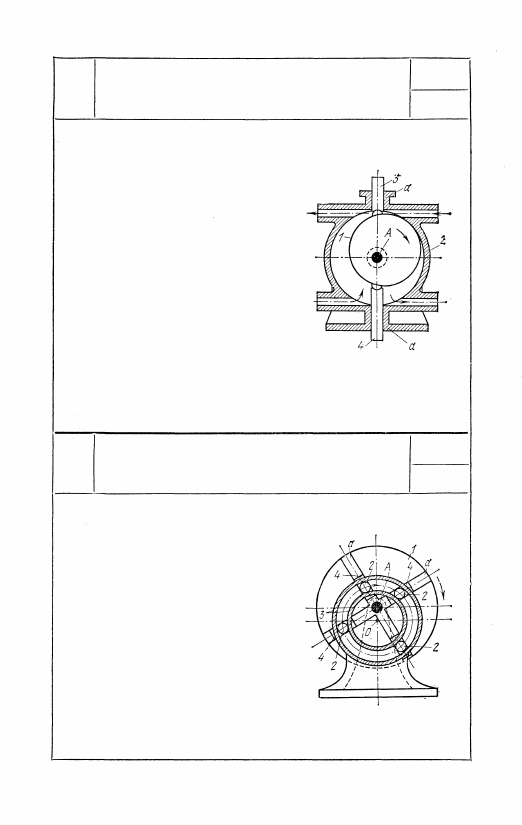

Кулачок 1, выполненный в форме

круглого диска, вращается вокруг

неподвижной оси А и имеет три вы-

реза с. Толкатель 2, выполненный в

форме призматической заслонки,

скользит в неподвижных направляю-

щих d. Пружина 3 обеспечивает при-

жатие заслонки 2 к диску 1. Заслон-

ка 2 предназначается для разделения

всасывающей и нагнетательной поло-

стей. При вращении диска 1 жид-

кость непрерывно перемещается в на-

правлении, указанном стрелками а

и b.

4101

М Е Х А Н И З М РОТОРНОГО

К У Л А Ч К О В О Г О НАСОСА

С ГРУЗОВЫМ  Р Ы Ч А Г О М

ЗГП

ЗН

Кулачок 1 выполнен в форме

круглого диска, вращающегося

вокруг эксцентрично расположен-

ной относительно геометрического

центра кулачка О неподвижной

оси А. Толкатель 3 движется воз-

вратно-поступательно в неподвиж-

ных направляющих а и имеет ро-

лик 4, скользящий в прорези b

грузового рычага 5, вращающего-

ся вокруг неподвижной оси В.

Груз 6 может устанавливаться в

любом положении вдоль оси ры-

чага 5. При вращении кулачка 1

жидкость перемещается в корпу-

се 2 в направлении, указанном стрелками. Толкатель 3 обес-

печивает разделение полостей всасывания и нагнетания.

541

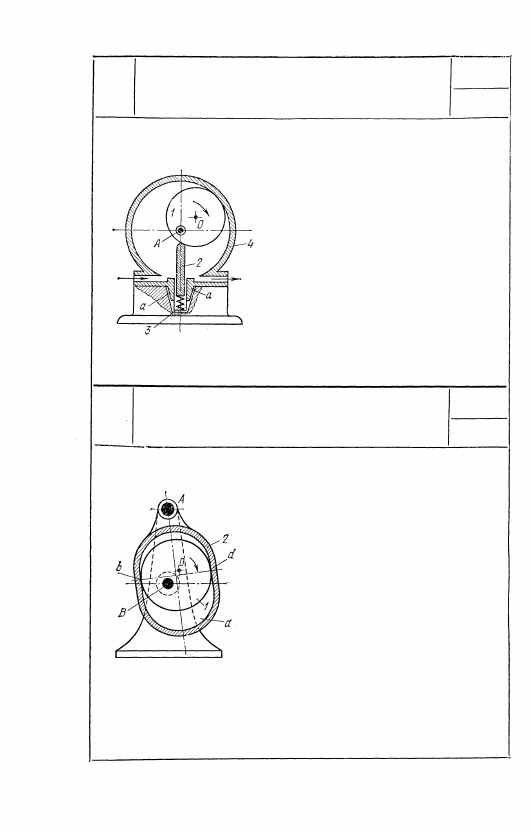

Кулачок 1 выполнен в форме круг-

лого диска, вращающегося вокруг

эксцентрично расположенной относи-

тельно геометрического центра ку- .

лачка О неподвижной оси А. Толка-

тель 2 движется возвратно-поступа-

тельно в неподвижных направляю-

щих а. При вращении кулачка 1

толкатель 2, находящийся под дей-

ствием пружины 3, отделяет про-

странство всасывания от простран-

ства нагнетания. Жидкость переме-

щается в корпусе 4 в направлении,

указанном стрелками.

4103

МЕХАНИЗМ РОТОРНОГО

КУЛАЧКОВО-РЫЧАЖНОГО НАСОСА

С КАЧАЮЩИМСЯ КОРПУСОМ

ЗГП

ЗН

Кулачок 1 выполнен в форме круг-

лого диска, вращающегося вокруг

эксцентрично расположенной относи-

тельно геометрического центра ку-

лачка О неподвижной оси В. Кор-

пус 2 имеет профилированную каме-

ру, имеющую постоянное касание в

двух противоположных точках b и d

с кулачком 1. При вращении кулач-

ка 1 корпус 2 качается около непо-

движной оси А. За один оборот экс-

центрика процесс всасывания и наг-

нетания происходит в двух полостях а, разделенных кулач-

ком 1. Вход и выход жидкости происходит в направлении,

перпендикулярном плоскости чертежа.

542

4102

МЕХАНИЗМ РОТОРНОГО

КУЛАЧКОВО-РЫЧАЖНОГО НАСОСА

ЗГП

ЗН

4104

МЕХАНИЗМ РОТОРНОГО

КУЛАЧКОВО-РЫЧАЖНОГО

ДВУХКАМЕРНОГО НАСОСА

ЗГП

ЗН

Кулачок 1, выполненный в форме

круглого диска, вращается вокруг

эксцентрично расположенной непод-

вижной оси А, совпадающей с гео-

метрической осью 2 корпуса насоса,

и скользит по нему. Толкатели 3 и 4

двигаются возвратно-поступательно в

неподвижных направляющих а кор-

пуса 2 и прижимаются к кулачку 1

с помощью пружин, не показанных

на рисунке. При вращении кулачка

1 жидкость перемещается в направ-

лении, указанном стрелками. Толка-

тели 3 и 4 разделяют насос на две

камеры, вследствие этого за один

оборот кулачка дважды повторяется процесс всасывания и

нагнетания.

4105

МЕХАНИЗМ РОТОРНОГО

ПОРШНЕВОГО НАСОСА

С  Н Е П О Д В И Ж Н Ы М КУЛАЧКОМ

ЗГП

ЗН

Ротор 1, вращающийся вокруг непо-

движной оси A, имеет направляю-

щие а со взаимно перпендикулярны-

ми осями. В направляющих а сколь-

зят поршни 4, имеющие ролики 2,

перекатывающиеся в неподвижном

пазовом кулачке 3, центровой про-

филь которого является окружностью

с центром в точке О. При вращении

ротора 1 поршня 4 перемещают жид-

кость в направлении, указанном

стрелкой.

543

3. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

згп

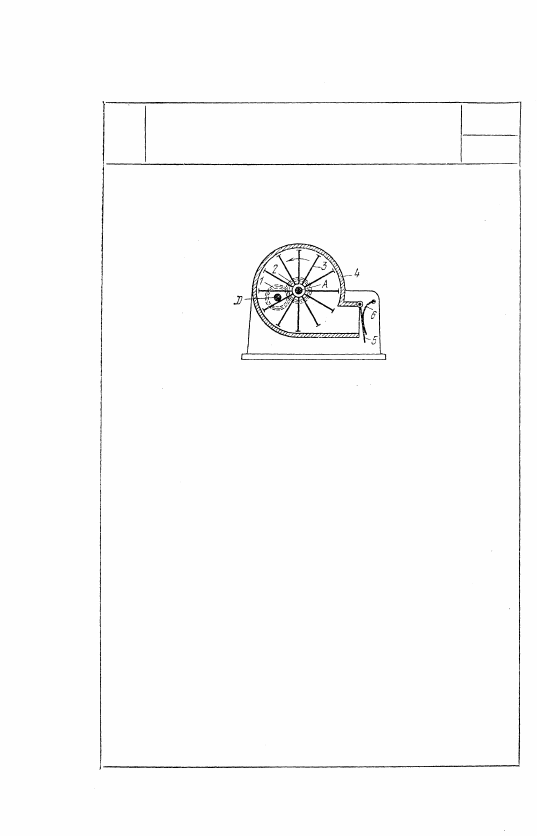

При вращении испытуемого вала в

сторону, указанную стрелкой, тахо-

метр присоединяется к испытуемому

валу валом A. При вращении испы-

туемого вала в противоположную

сторону тахометр присоединяется ва-

лом D и вращение передается через

зубчатые колеса 1 и 2 лопастному

колесу 3. Таким образом, колесу 3

всегда сообщается вращение в одном

направлении. Лопасти колеса 3 на-

гнетают воздушную струю по нап-

равлению тангенциального выхода

кожуха 4 и отклоняют заслонку 5,

преодолевая сопротивление пружи-

ны 6. Величина силы давления воз-

духа на заслонку 5 и угол поворота

последней зависят от угловой скоро-

сти испытуемого вала. Величина уг-

ловой скорости отмечается стрелкой

прибора, связанной с заслонкой 5.

544

ЗУБЧАТЫЙ МЕХАНИЗМ

ПНЕВМАТИЧЕСКОГО ТАХОМЕТРА

С ЛОПАСТНЫМ КОЛЕСОМ

И
