1. МЕХАНИЗМЫ РОТОРНЫХ  Л О П А С Т Н Ы Х

И ПОРШНЕВЫХ НАСОСОВ (4080-4081)

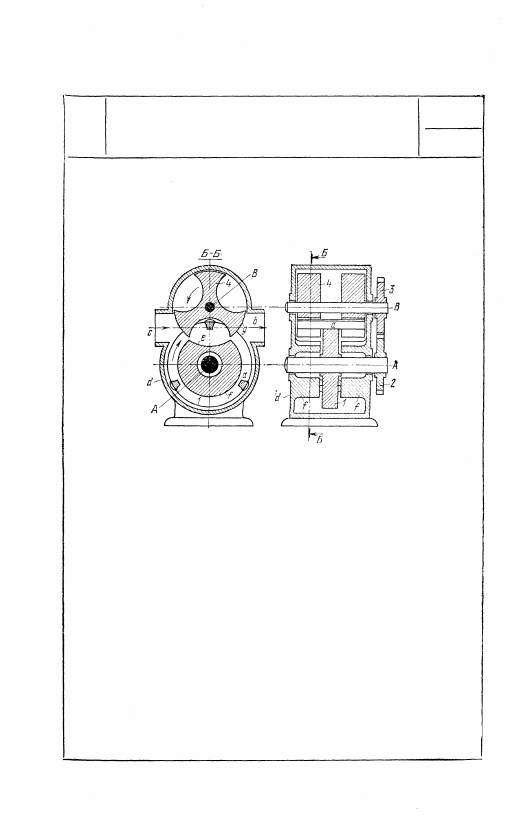

4080

МЕХАНИЗМ ЛОПАСТНОГО НАСОСА

ЗГП

ЛП

Диск 1 вращается вокруг неподвижной

оси А и имеет лопасти а. Неподвижный

цилиндр f жестко связан с кожухом d

и имеет круговой вырез е. При враще-

нии диска 1 лопасти а непрерывно пе-

ремещают жидкость в направлении стре-

лок  c и b . Разделение всасывающей и

нагнетательной полостей обеспечивается

вхождением зубьев g ротора 4, вращаю-

щегося вокруг неподвижной оси В, в

круговой вырез е. Привод диска 1 и ро-

тора 4 осуществляется посредством двух

равных зубчатых колес 2 и 3, жестко

связанных с диском 1 и ротором 4.

529

530

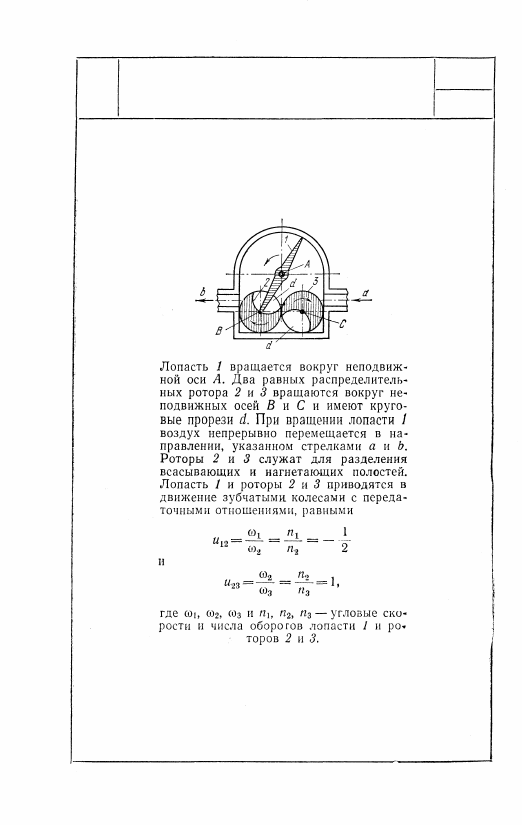

4081

МЕХАНИЗМ

ЛОПАСТНОЙ ВОЗДУХОДУВКИ

С РАСПРЕДЕЛИТЕЛЬНЫМИ РОТОРАМИ

ЗГП

ЛП

2.  М Е Х А Н И З М Ы РОТОРНЫХ ЗУБЧАТЫХ

И КУЛАЧКОВЫХ НАСОСОВ (4082-4105)

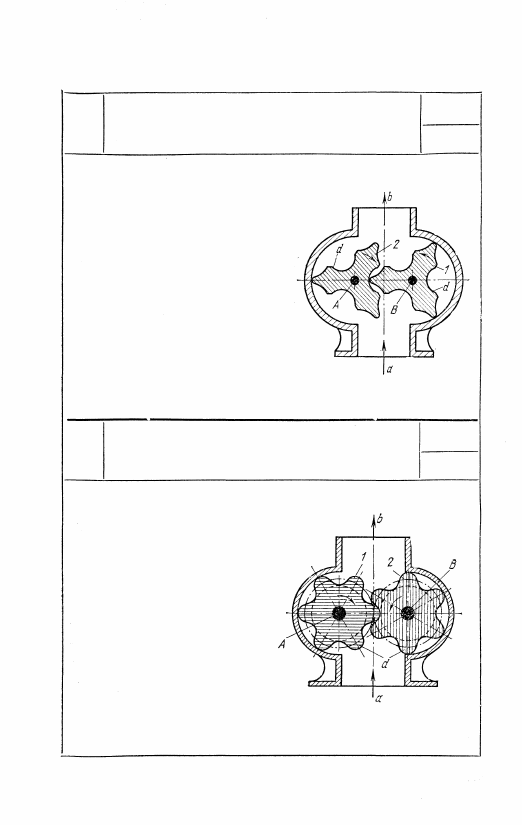

4082

М Е Х А Н И З М РОТОРНОГО

З У Б Ч А Т О Г О НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг

неподвижных осей В и A и имеют

по три равных зуба d, профили

которых образованы участками

циклических кривых. При враще-

нии роторов 1 и 2 жидкость не-

прерывно перемещается в направ-

лении, указанном стрелками а и

b. Разделение всасывающей и на-

гнетательной полостей обеспечи-

вается профилем зубьев d рото-

ров 1 и 2. Привод роторов осу-

ществляется посредством двух

равных зубчатых колес, жестко

связанных с роторами 1 и 2.

4083

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются во-

круг неподвижных осей А и В

и имеют по шесть равных

зубьев d, профили которых об-

разованы участками цикличе-

ских кривых. При вращении

роторов 1 и 2 жидкость не-

прерывно перемещается в нап-

равлении, указанном стрелка-

ми а и b. Разделение всасыва-

ющей и нагнетательной полос-

тей обеспечивается профилем

зубьев d роторов. Привод ро-

торов 1 и 2 осуществляется

посредством двух равных зуб-

чатых колес, жестко связанных с роторами 1 и 2,

531

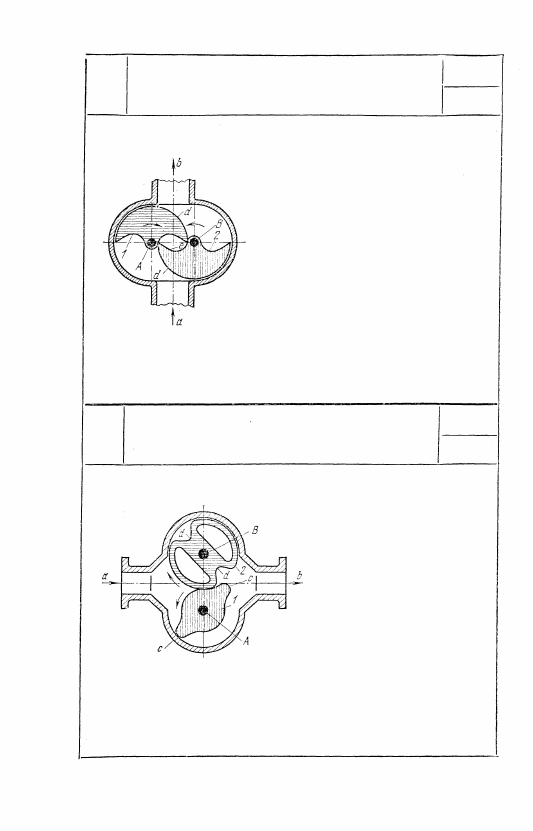

4084

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Два равных ротора 1 и 2 вращают-

ся вокруг  н е п о д в и ж н ы х осей A иB

и имеют форму полудисков d с вы-

резами е, профили которых образо-

ваны участками циклических кривых.

При вращении роторов 1 и 2 жид-

кость непрерывно перемещается в

направлении, указанном стрелками а

и b. Разделение всасывающей и на-

гнетательной полостей обеспечивает-

ся профилем вырезов роторов. При-

вод роторов 1 и 2 осуществляется

посредством двух равных зубчатых колес, жестко связанных с

роторами 1 и 2.

4085

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются

вокруг неподвижных осей А

и В. Зубья с ротора 1 пе-

риодически входят в зацеп-

ление со  в п а а й н а м и d рото-

ра 2. Профили зубьев с и

впадин d образованы участ-

ками циклических кривых.

При вращении роторов 1 и

2 жидкость непрерывно пе-

ремещается в направлении,

указанном стрелками а и b.

Разделение всасывающей и нагнетательной полостей обеспечи-

вается профилями зубьев с и впадин d. Привод роторов 1 и 2

осуществляется посредством двух равных зубчатых колес, же-

стко связанных с роторами 1 и 2.
