11. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (4065—4067)

4033

РЫЧАЖНЫЙ МЕХАНИЗМ

П Н Е В М А Т И Ч Е С К О Г О МОЛОТА

РГП

ММ

Кривошип 1 вращается вокруг неподвиж-

ной оси. Шатун 8 входит во вращатель-

ные пары В и С с кривошипом 1 и порш-

нем 2. При вращении кривошипа 1 дви-

жение передается поршню 2 пневмати-

ческого цилиндра 3, откуда сжатый воз-

дух поступает в золотник 4 и по трубо-

проводам 5 и 6 — в рабочий цилиндр 7.

В зависимости от положения золотни-

ка 4, который управляется механизмом,

не показанным на рисунке, воздух идет

или по трубопроводу 5, при этом мо-

лот 9 опускается, или по трубопроводу 6,

и тогда молот 9 поднимается.

513

4066

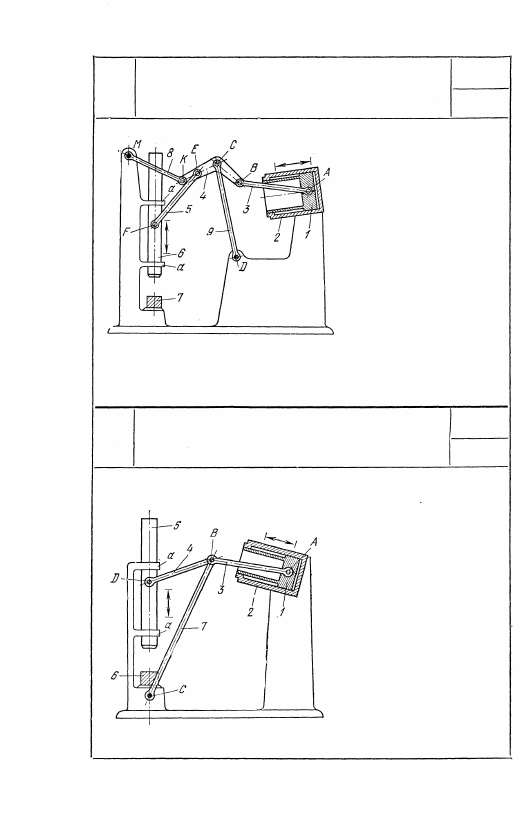

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ПРЕССА

РГП

ММ

Поршень 1 движется

возвратно -поступательно

в неподвижном гидроци-

линдре 2. Шатун 3 вхо-

дит во вращательные

пары А и В с поршнем 1

и коленчатым рычагом 4,

входящим во вращатель-

ные пары С, Е и K со

звеньями 9, 5 и 8.

Звенья 8 и 9 вращаются

вокруг неподвижных

осей М и D а звено 5

входит во вращатель-

ную пару с ползуном 6

пресса, который движется возвратно-поступательно в непод-

вижных направляющих а. Сжатие материала 7 происходит

при движении поршня 1 справа налево.

4067

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ПРЕССА

РГП

ММ

Поршень 1 движется воз-

вратно-поступательно в

неподвижном гидроци-

линдре 2. Шатун 3 вхо-

дит во вращательные па-

ры A и B с поршнем 1

и коромыслом 7, враща-

ющимся вокруг непод-

вижной оси С. Звено 4

входит во вращательные

пары В и D с коромыс-

лом 7 и ползуном 5

пресса, который движет-

ся возвратно-поступа-

тельно в неподвижных

направляющих а. Сжа-

тие материала 6 проис-

ходит при движении

поршня 1 справа налево.

514

12. МЕХАНИЗМЫ МУФТ И  С О Е Д И Н Е Н И Й (4068)

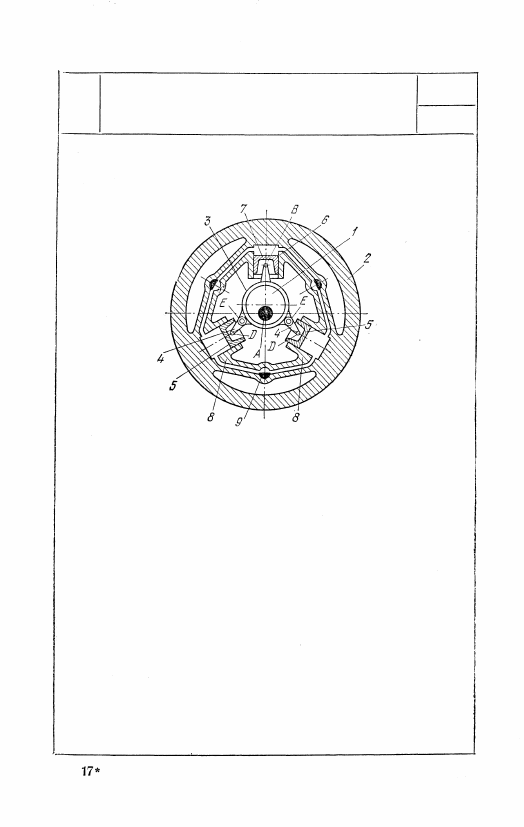

4068

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ  Г И Д Р А В Л И Ч Е С К О Й

ПОРШНЕВОЙ МУФТЫ

РГП

мс

Эксцентрик 1 вращается вокруг непод-

вижной оси А и охватывается расширен-

ной цапфой 3, входящей во вращатель-

ную пару В с поршнем 7, движущимся

в цилиндре 6. Шатуны 4 входят во вра-

щательные пары Е и D с цапфой 3 и

поршнями 5, движущимися в цилинд-

рах 8. Передача вращения от вала, на

котором расположен эксцентрик 1, к ва-

лу, связанному с цилиндровым блоком 2,

осуществляется посредством цапфы 3,

шатунов 4 и поршней 5. Рабочие полости

цилиндров соединены между собой ка-

налами, в которых помещены дроссели 9,

регулирующие величину передаточного

отношения.

515

13.  М Е Х А Н И З М Ы ДЛЯ  М А Т Е М А Т И Ч Е С К И Х

О П Е Р А Ц И Й (4069)

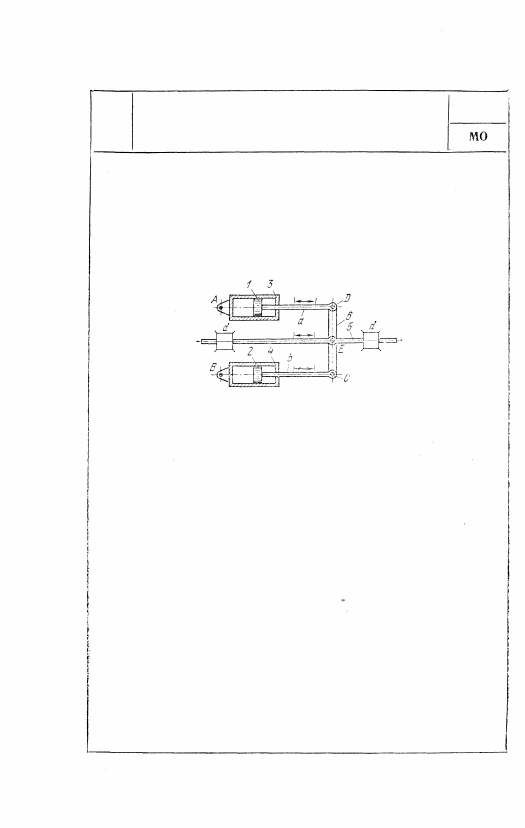

4069

Р Ы Ч А Ж Н О - С У М М И Р У Ю Щ И Й  М Е Х А Н И З М

С ДВУМЯ  Ц И Л И Н Д Р А М И

РГП

Поршень 1 движется в цилинд-

ре 3, качающемся вокруг непод-

вижной оси А. Поршень 2 дви-

жется в цилиндре 4, качающемся

вокруг неподвижной оси В. Што-

ки а и b поршней 1 и 2 входят

во вращательные пары D и С

с траверзой 6, которая входит во

вращательную пару Е со звеном 5,

движущимся возвратно-поступа-

тельно в неподвижных направля-

ющих d. При независимых пере-

мещениях под воздействием жид-

кости поршней 1 и 2 перемещение

звена 5 пропорционально сумме

их перемещении.
