Механизмы в современной технике (Артоболевский) - часть 646

XXXII

СЛОЖНЫЕ

ЭЛЕКТРИЧЕСКИЕ

МЕХАНИЗМЫ

СЭ

1. Механизмы реле Рл (3624—3626). 2. Механиз-

мы измерительных и испытательных устройств И

(3627—3639). 3. Механизмы управления У (3640).

4. Механизмы дросселей и распределителей ДР

(3641—3642). 5. Механизмы регуляторов Рг

(3643—3646). 6. Механизмы приводов Пр (3647—

3650). 7. Механизмы сортировки, подачи и пита-

ния СП (3651—3656). 8. Механизмы переключе-

ния, включения и выключения ПВ (3657). 9. Ме-

ханизмы прочих целевых устройств ЦУ (3658—

3660).

I. МЕХАНИЗМЫ РЕЛЕ (3624—3626)

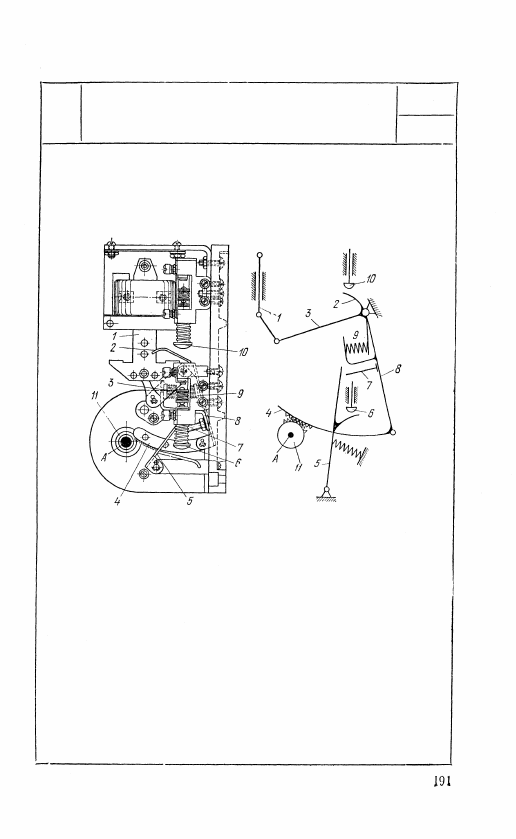

3624

МЕХАНИЗМ РЕЛЕ ВРЕМЕНИ

С СОЛЕНОИДНЫМ ПРИВОДОМ

СЭ

Рл

При включении соленоида и втягивании его сердеч-

ника 1, упором 2 на коромысле 3 включаются кон-

такты 10 мгновенного действия и сжимается пру-

жина 9, воздействующая на коромысло 8. При вы-

ходе из зацепления зубчатого сектора 4 с колесом

11, вращающимся вокруг неподвижной оси А, винт

7 упирается в рычаг 5, плечом которого замыкается

вторая контактная группа 6 после соответствующей

выдержки времени.

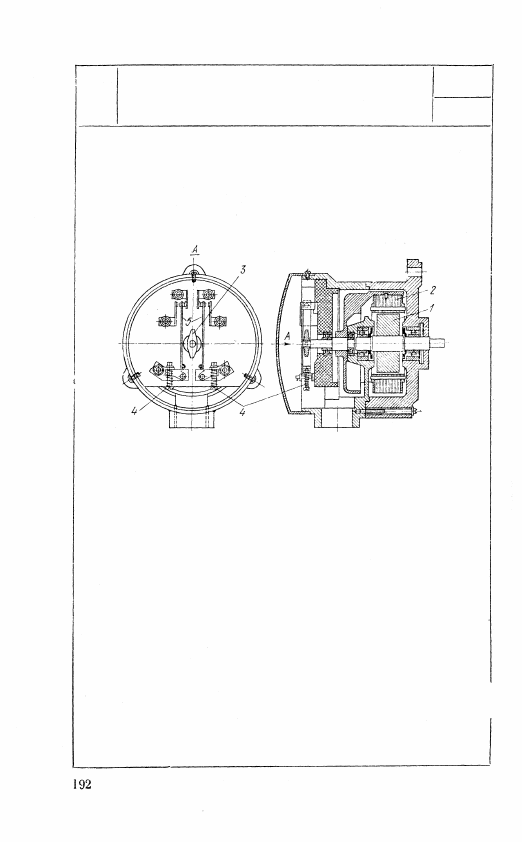

3625

МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

СКОРОСТИ

СЭ

Рл

Ротор 1, представляющий собой постоянный кольце-

вом магнит, вращается внутри статора 2. В резуль-

тате возникновения в статоре вихревых токов появ-

ляется момент, поворачивающий статор 2 в направ-

лении вращения ротора 1, в результате чего произ-

водится переключение командных контактов и в

систему управления посылаются электрические сиг-

налы при достижении регулируемым валом опре-

деленного числа оборотов. Ограничение угловой

скорости, при которой статор реле начинает повора-

чиваться, производится при помощи пружин 4. Уп-

равление включением контактов производится сидя-

щим на валу статора 2 кулачком 3, воздействую-

щим на пружинные контакты 5.
